CIL-10mm Pie de Acero ISO-6432 MCMI [5 Piezas]

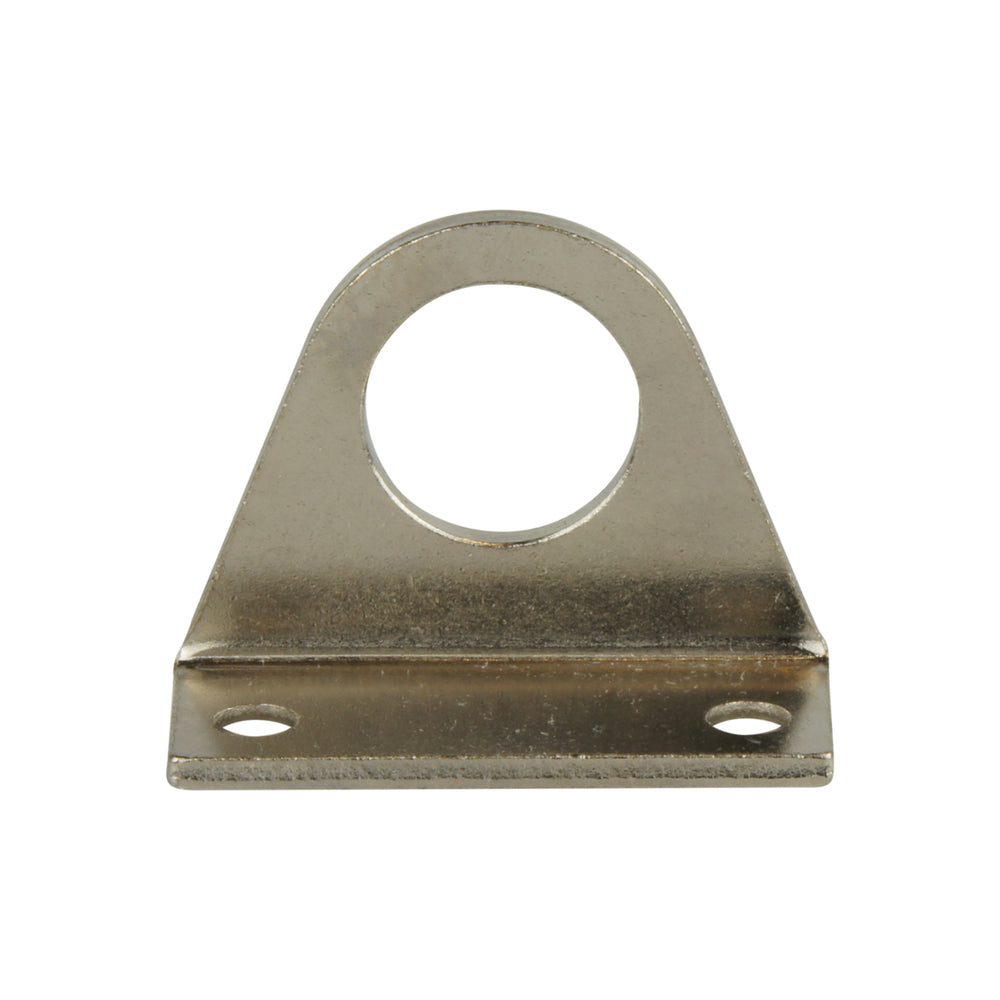

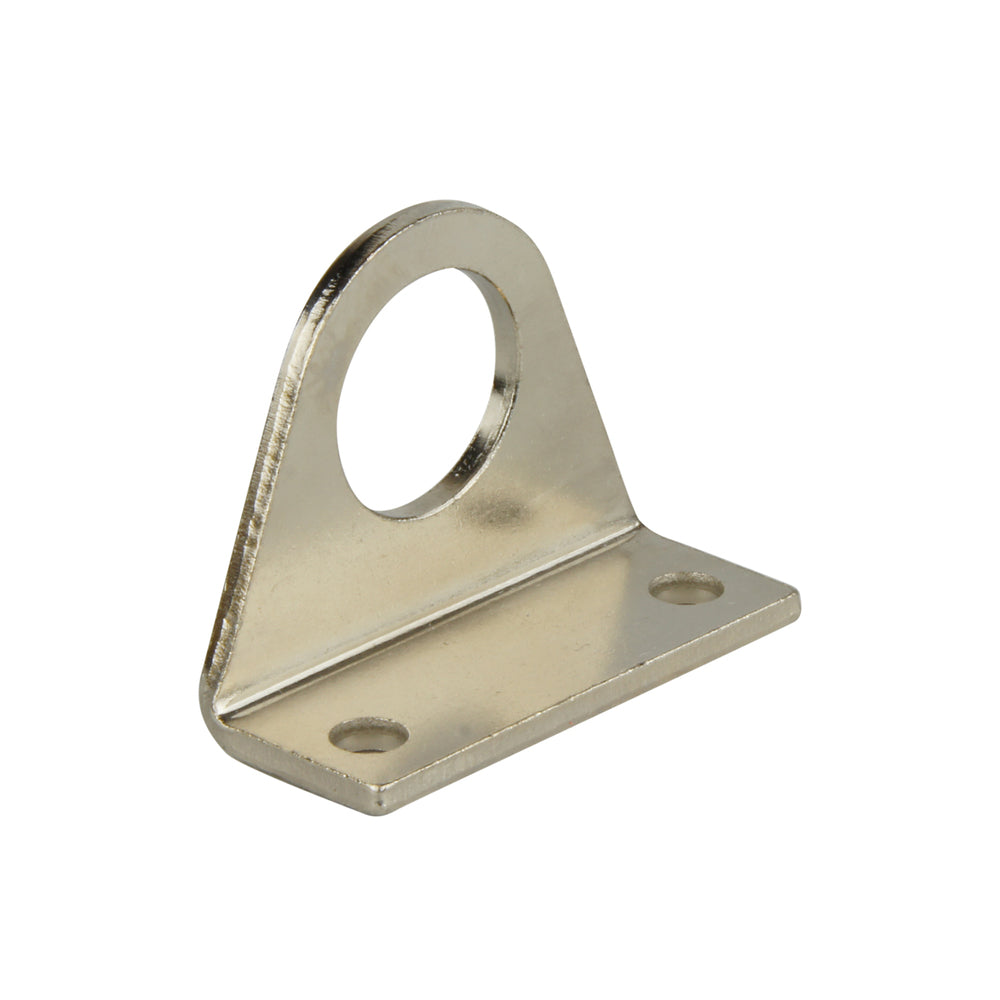

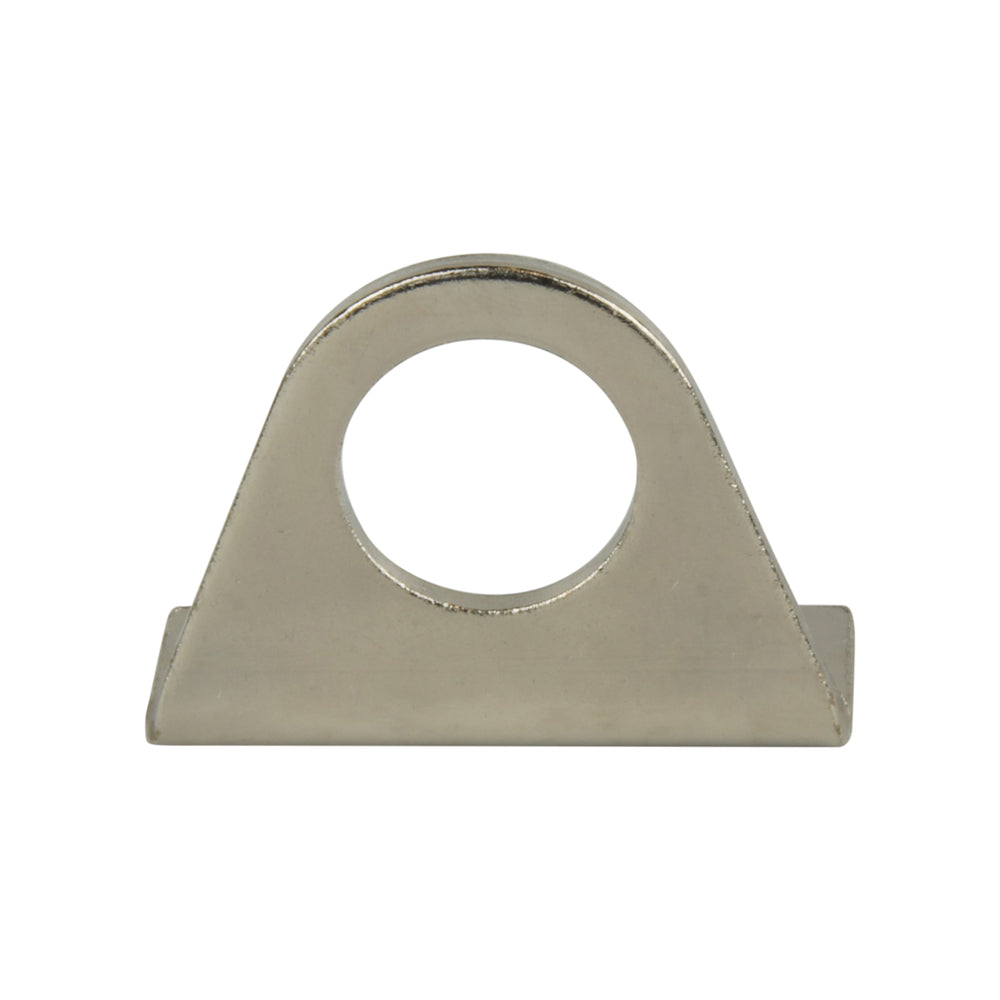

Esta brida de pie está diseñada para el montaje fijo de cilindros neumáticos ISO 6432 con un diámetro de 10 mm. Si su cilindro no cumple la norma ISO, debe asegurarse de que la brida puede montarse correctamente en el extremo de la tapa del cilindro. Permiten un fácil montaje y desmontaje. Crean un montaje rígido, lo que significa que el cilindro debe estar correctamente alineado con la carga. Deben utilizarse en los extremos delantero y trasero del cilindro (se necesitan 2). Esta brida de montaje de pie se desliza sobre la carcasa del cilindro y luego utiliza un perno para atornillar en la carcasa del cilindro y fijar la placa de montaje. La placa de montaje tiene entonces una curvatura de 90° y dos orificios en la brida para utilizar pernos que la fijen a la superficie de montaje en paralelo al vástago del cilindro. Son de acero.

Pros

• Montaje fijo seguro
• Fácil montaje y desmontaje

Contras

• Tiene poca tolerancia a la desalineación de montaje
• Se necesitan dos soportes de pie para fijar el cilindro

Serie LB

Los accesorios de montaje Mindman MCMI para el extremo de la tapa constan de opciones de montaje fijo en forma de brida o soportes de pie. Ambos permiten un fácil montaje y desmontaje y una conexión de montaje segura. Las bridas se montan en la parte trasera (aplicación de empuje), delantera (aplicación de tracción), o se utilizan dos bridas (la aplicación hace ambas cosas). Para los soportes de pie, siempre debe haber uno delante y otro detrás.
