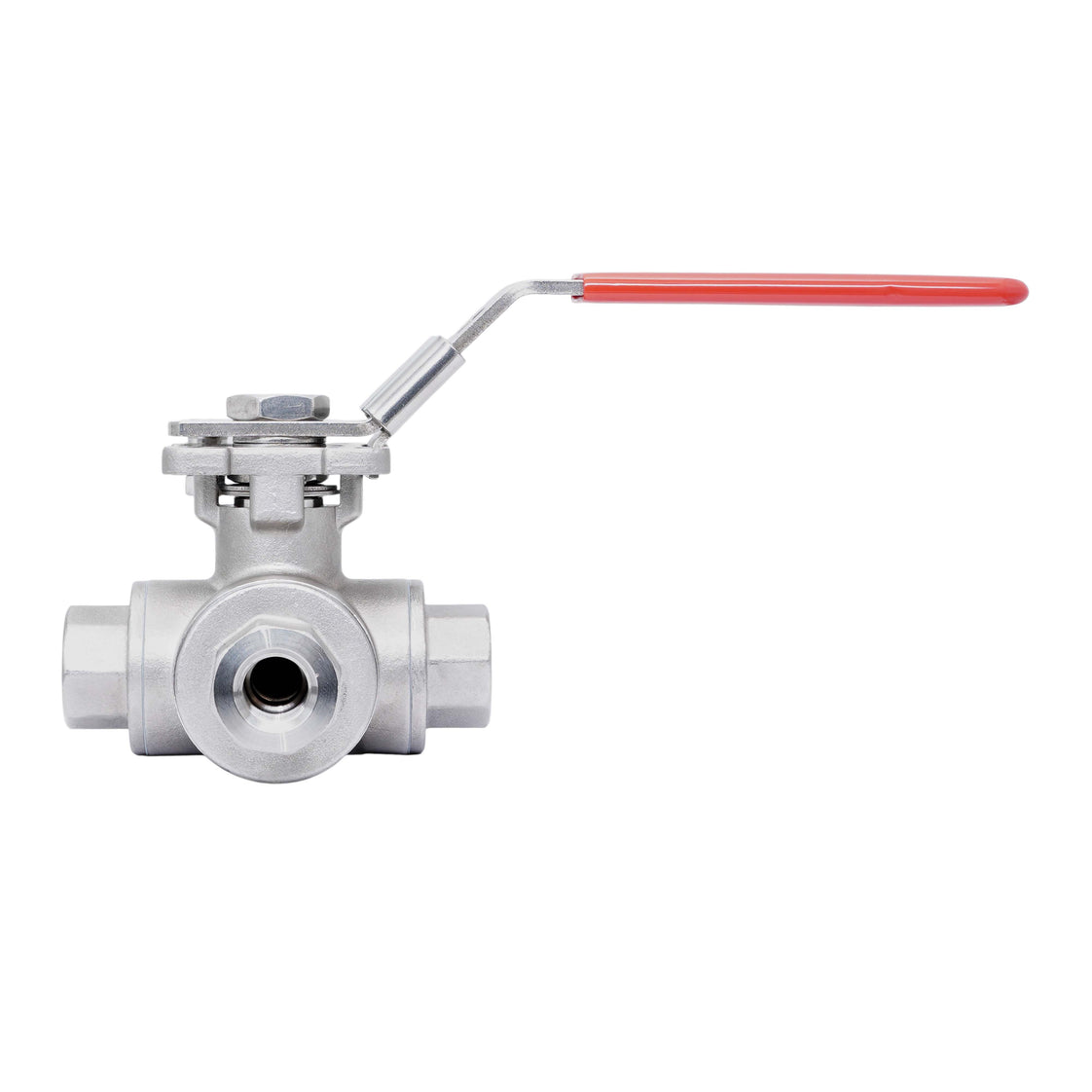

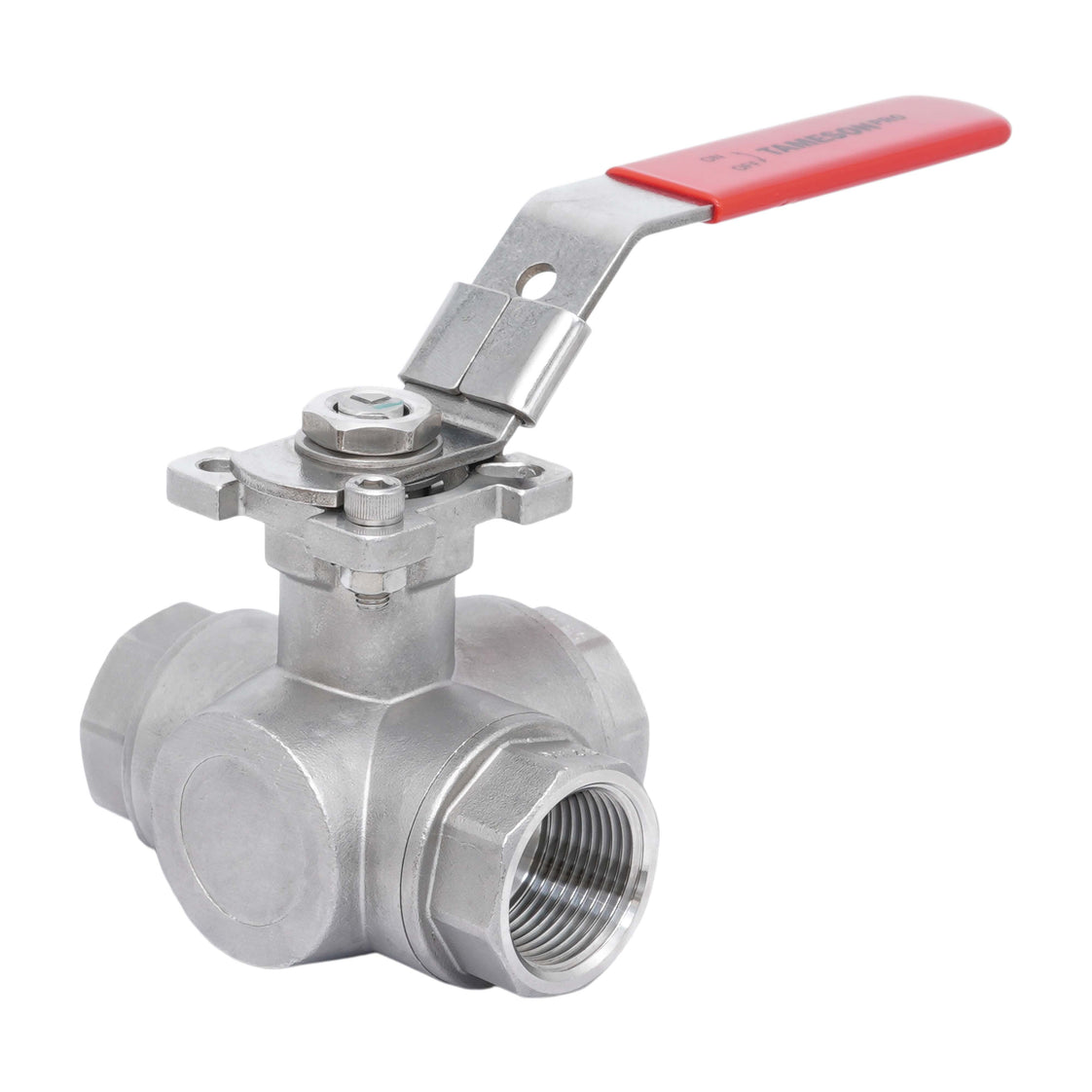

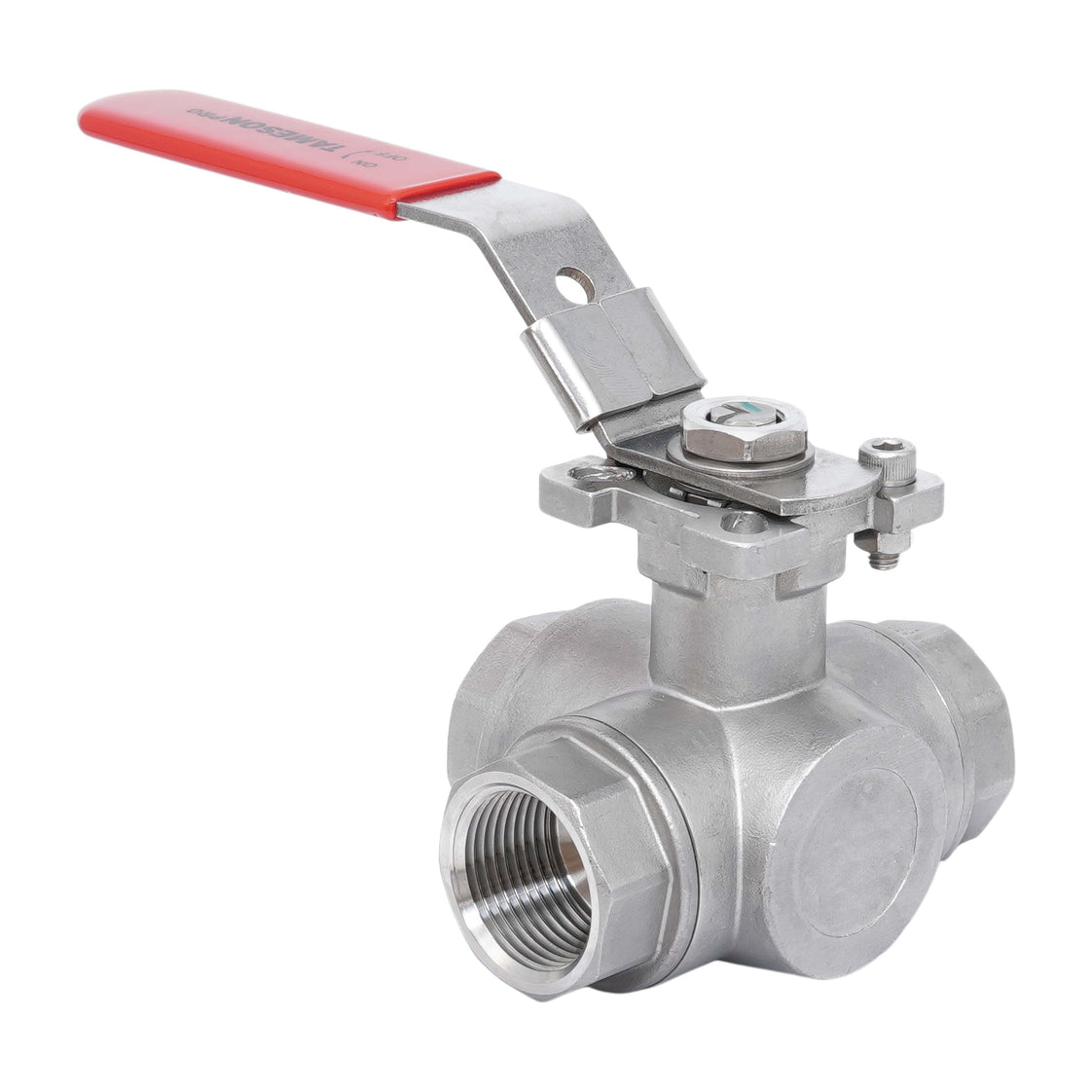

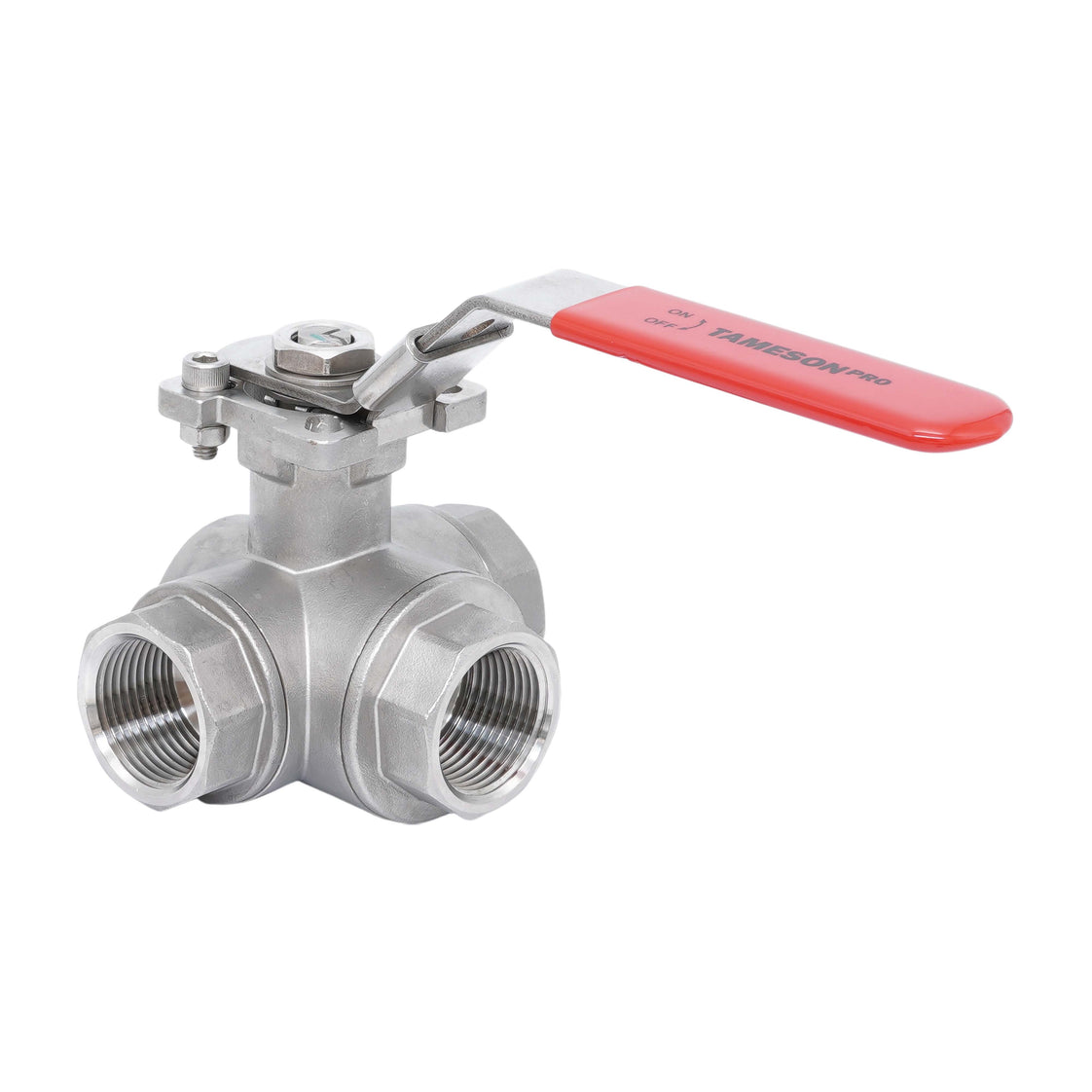

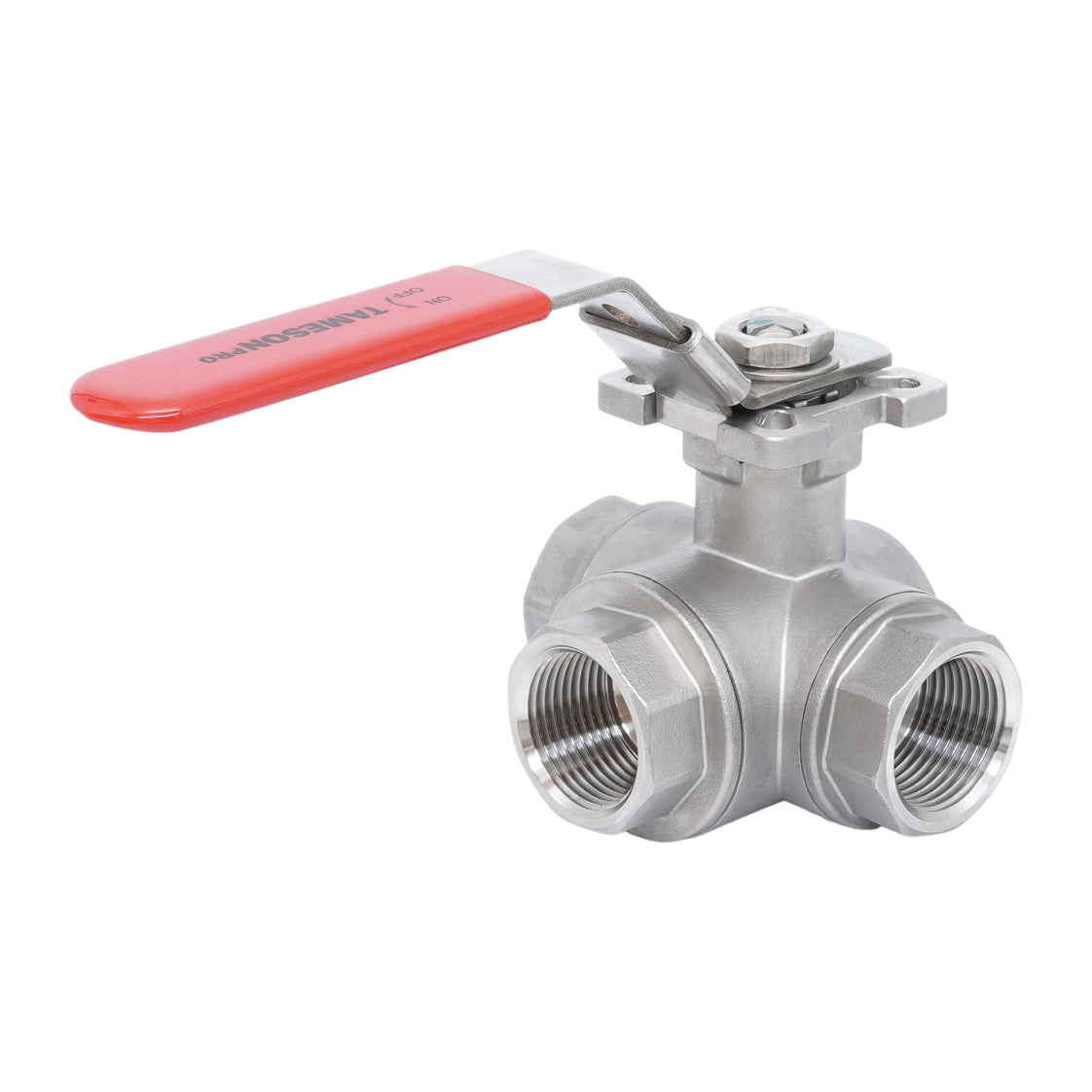

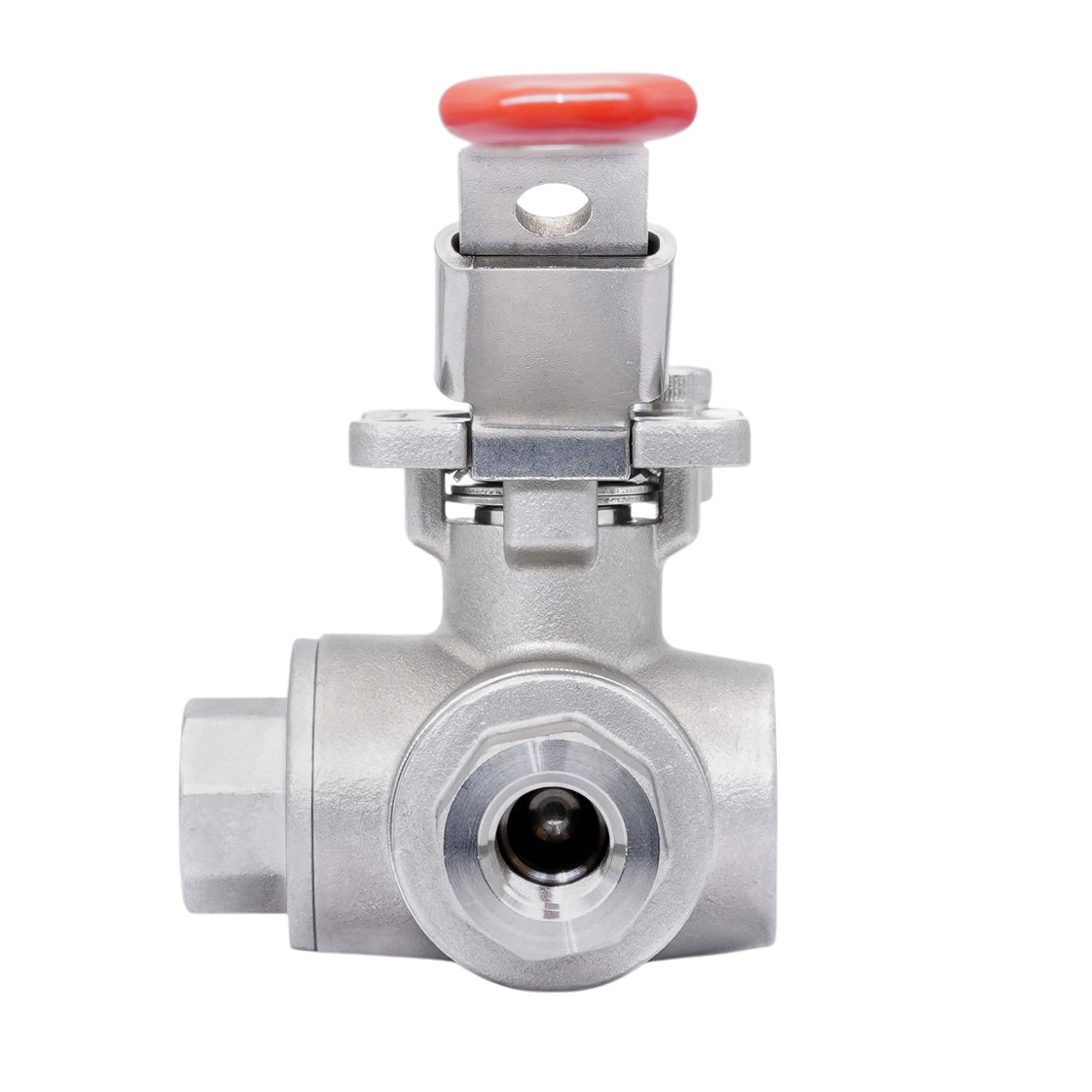

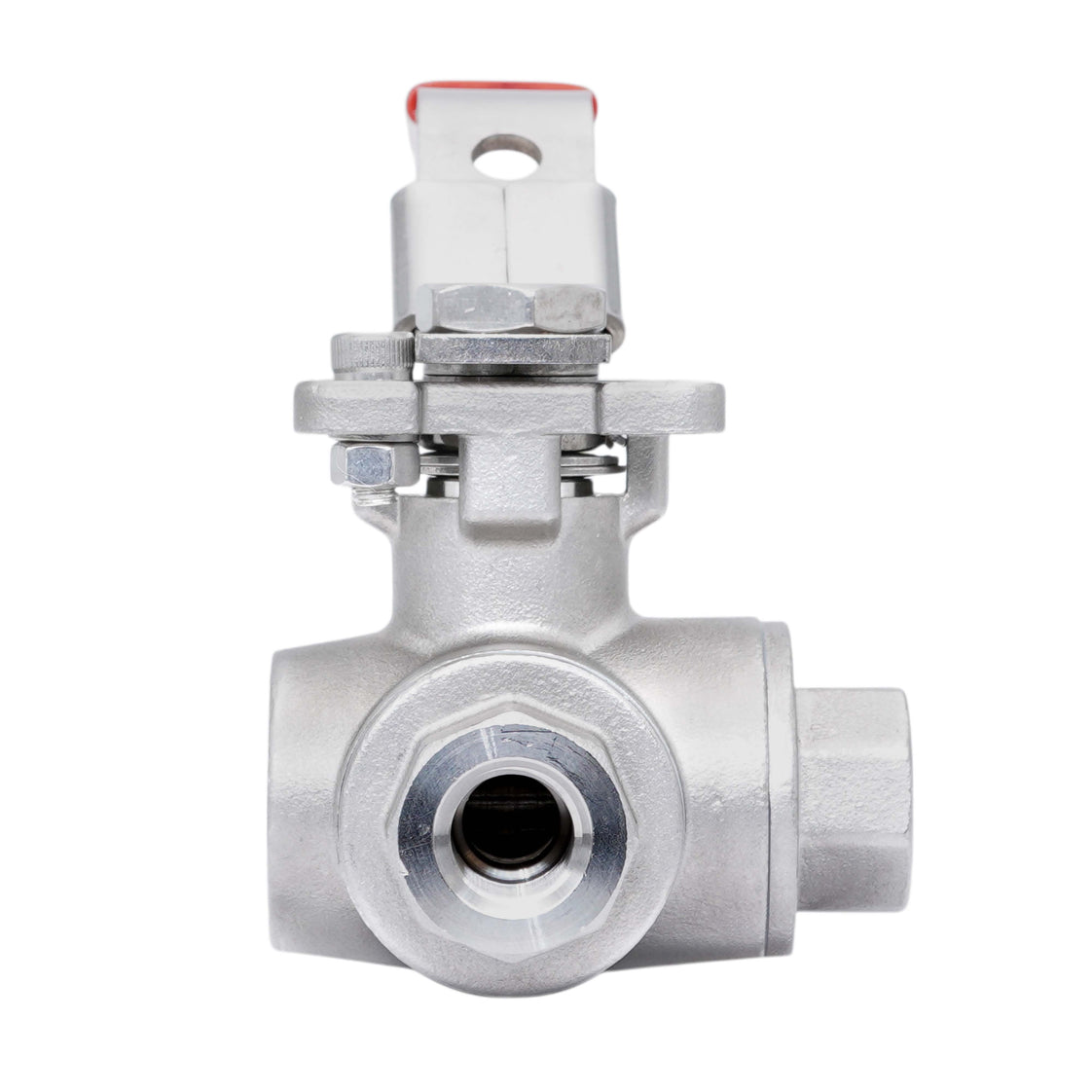

Válvula De Bola L-Port De Acero Inoxidable G 1/4'' 3 Vías 69 Bar PTFE ISO-Top F03/F04 - TamesonPRO 1125-014-L

Esta válvula de bola de 3 vías L-port en acero inoxidable 316 (1.4408) tiene puertos hembra G 1/4 BSPP y un diámetro de 9 mm. El cuerpo y la bola son de acero inoxidable 316 (1.4408/CF8M) con sellos de PTFE, adecuados para agua, vapor, aceite, aire comprimido, combustibles, disolventes y medios agresivos hasta 69 bar a 20°C (1000 psi a 68°F). Con nuestra amplia gama de accesorios G 1/4, puede conectarlo a cualquier sistema de tuberías.

La válvula se puede utilizar dentro de un rango de temperatura de -29°C a 150°C (-20 °F a 302°F). La válvula tiene un valor Kv de 2.38 m³/h a una presión diferencial de 1 bar (Cv = 2.8 gpm). Utilice la manija de cuarto de vuelta para operar la válvula. Al girarla 90 grados, la válvula cambiará la posición del diámetro y la dirección del flujo. La manija está hecha de acero inoxidable 1.4301. Los puertos se superponen durante la rotación de la bola. La válvula es adecuada para control eléctrico y neumático (brida ISO 5211 F03/F04).

Ventajas:

• Adecuado para medios agresivos gracias a la carcasa y la bola de acero inoxidable 316 (1.4408/CF8M)
• Presión máxima de hasta 69 bar a 20°C (1000 psi a 68°F)
• Amplio rango de temperatura de funcionamiento de -29°C a 150°C (-20 °F a 302°F)
• Manija bloqueable evita manipulaciones no autorizadas o operaciones accidentales
• Adecuado para activación eléctrica o neumática gracias a la brida ISO-top F03/F04

Diámetro y función del circuito

La bola tiene un L-port. Al girar la bola 90 grados, puede alternar entre dos circuitos. Los puertos se superponen durante la rotación.

Dibujo esquemático de la función de circuito de válvulas L-port

Dimensiones

A=42mm, B=9mm, D=9mm, E=9mm F=40mm, G=40mm, H=75mm, J=3mm, K=3mm, L=42mm, M=36mm, N=42mm, W=141mm
