Belimo Válvula Modulante Rp3/4 Kvs4 24VAC/DC 90s BACnet/Modbus 5Nm IP40 R2020-4-S2/VLR24A-LP1

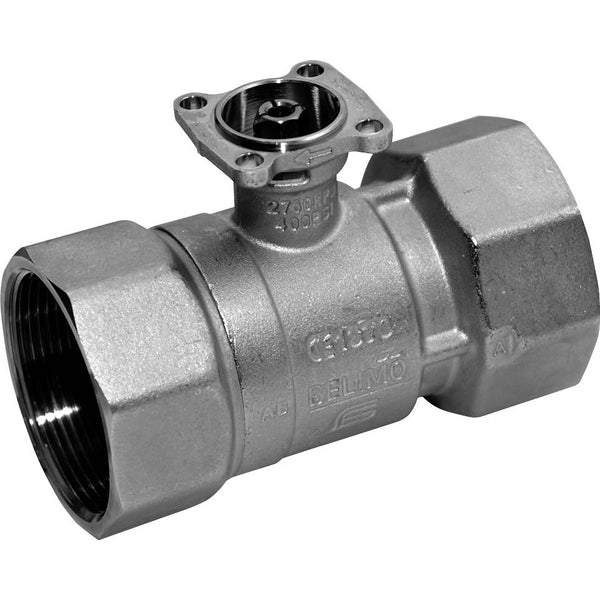

Se trata de una válvula de bola Belimo caracterizada de 2 vías con carcasa de latón niquelado y junta de EPDM. El diámetro interior de la válvula es DN 20 y el tamaño del orificio es Rp 3/4 pulgadas con rosca hembra. Con su disco de caracterización integrado, garantiza un control del caudal de igual porcentaje, lo que permite una regulación precisa y constante del caudal de fluido. La presión diferencial máxima es de 3.5 bar. La válvula puede funcionar entre -10 y 120 °C (14 y 248 °F). El valor Kv de la válvula es de 4 m3/h, equivalente a un valor Cv de 4,63 gpm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador dispone de control BACnet IP/Modbus TCP, lo que permite una comunicación versátil y la interoperabilidad con otros sistemas para un control y unas capacidades de supervisión racionalizados. El actuador abre/cierra la válvula en 90 segundos. El actuador tiene un grado de protección IP40.

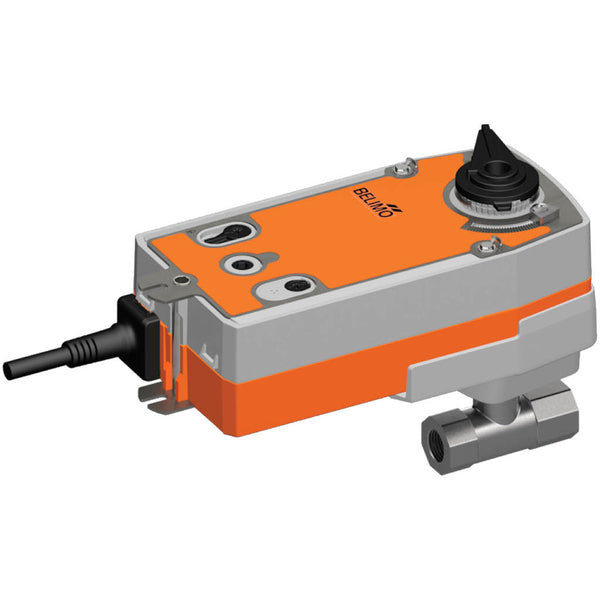

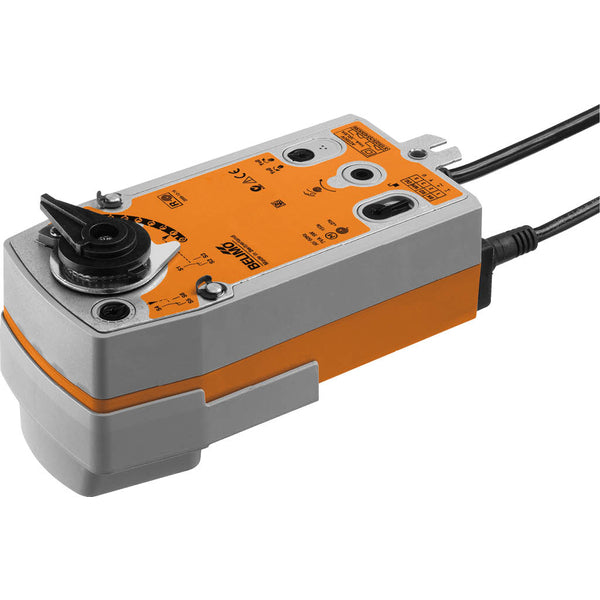

El actuador, equipado con protección contra sobrecargas, no necesita finales de carrera y se detendrá automáticamente al alcanzar el tope final. La anulación manual es posible mediante un pulsador, que desacopla el tren de engranajes mientras el pulsador esté pulsado o permanezca bloqueado. La adaptación puede activarse manualmente pulsando el botón "Adaptación". Los dos topes finales mecánicos se detectan durante la adaptación (todo el rango de ajuste). A continuación, el actuador se desplaza a la posición definida por la señal de control. El actuador puede montarse directamente en la válvula de bola mediante un solo tornillo. La orientación de montaje con respecto a la válvula de bola puede elegirse en incrementos de 90°. El actuador se controla a través de Cloud, BACnet IP o Modbus TCP y se desplaza a la posición definida por la señal de control. Se pueden escribir y leer varios puntos de datos a través de las mismas interfaces. En el modo híbrido, el actuador recibe su señal de control analógica del controlador de nivel superior y se desplaza hasta la posición definida. Se pueden leer y escribir varios puntos de datos (excepto la señal de control) mediante Cloud, BACnet IP o Modbus TCP. El actuador se controla a través de Cloud, BACnet IP o Modbus TCP y se desplaza a la posición definida por la señal de control. Se pueden escribir y leer varios puntos de datos a través de las mismas interfaces. En el modo híbrido, el actuador recibe su señal de control analógica del controlador de nivel superior y se desplaza hasta la posición definida. Se pueden leer y escribir varios puntos de datos (excepto la señal de control) mediante Cloud, BACnet IP o Modbus TCP. El ángulo de rotación puede ajustarse con topes finales mecánicos. Los datos registrados (registro de datos integrado durante 13 meses) pueden utilizarse con fines analíticos. Los archivos CSV pueden descargarse a través de un navegador web. Tras la alimentación inicial, es decir, durante la puesta en marcha, el actuador realiza una adaptación en la que el rango de funcionamiento y la respuesta de posición se ajustan al rango de ajuste mecánico. A continuación, el actuador se desplaza a la posición definida por la señal de control.

Pros

• El disco caracterizador integrado garantiza un control de caudal de igual porcentaje
