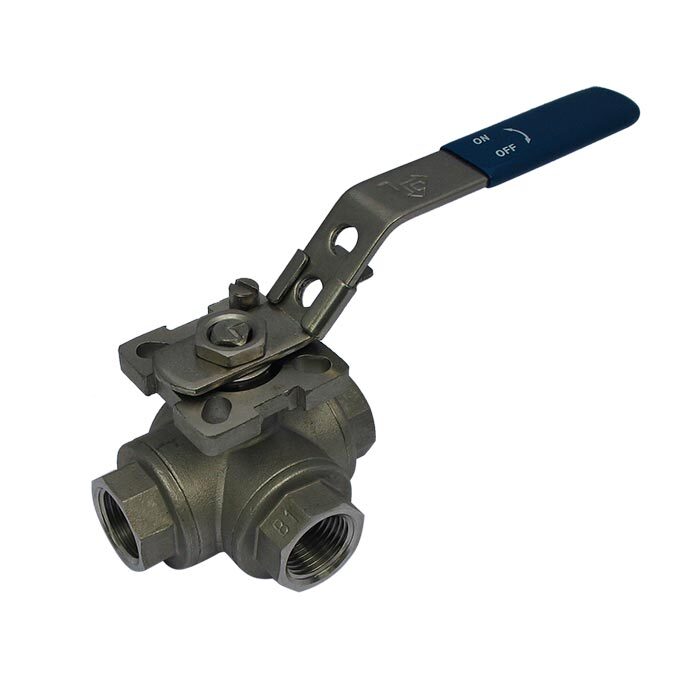

144L - G1-1/2'' Válvula de bola de 3 vías (L) Acero inoxidable F/F/F ISO-Top
Aviso: este producto está discontinuado y reemplazado por BL3SAL-112
válvula de bola de 3 vías en L con rosca G1-1/2 pulgadas (F/F/F) e ISO-Top (F05,F07) y palanca para control de apertura/cierre. diámetro nominal de 32 mm y presión máxima de 63 bar. Rango de temperatura de -10 a 250°C. Carcasa de acero inoxidable con bola de acero inoxidable y juntas PPL.
Aviso: este producto está discontinuado y reemplazado por BL3SAL-112
Descripción

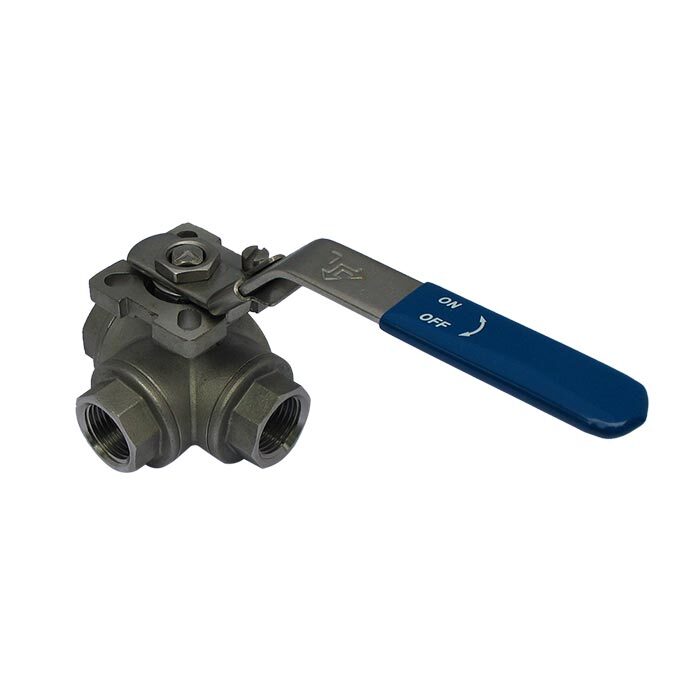

válvula de bola de 3 vías (paso en L) de acero inoxidable de JP Fluid Control con rosca G1-1/2 pulgadas (BSPP) y un diámetro nominal de 32 mm. La válvula cuenta con una brida ISO-Top y tiene además una palanca recubierta para el control manual. Las válvulas de bola de la serie 144L de JP Fluid Control se caracterizan por su larga vida útil.
Especificaciones técnicas
Parámetro | Valor |
---|---|
Serie | 144L |
Función | 3 vías (L-bore) |
Diagrama | Los puertos se superponen durante la rotación. |
Puertos | G1-1/2" BSP (F/F/F) |
Vivienda | Acero inoxidable (AISI 316) |
Bola | RVS (AISI 316) |
Sellos | PPL (polipropileno) |
Diámetro nominal | 32 mm |
Valor Kv | 35m3/h |
Operación | Palanca + brida ISO 5211 (para el montaje del actuador) |
Brida ISO 5211 | F05 y F07 |
Presión máxima | 63 bar |
Temperatura | -10°C .. 250°C |
Instalación
La válvula tiene rosca hembra en los tres puertos (1-1/2 pulgadas). Se trata de BSPP (British Standard Pipe Parallel). Con nuestra gama de accesorios de 1-1/2", la válvula puede instalarse en cualquier tubería (diámetro de tubería recomendado ± 40 - 60 mm).
Operación
La válvula tiene una brida según la norma ISO 5211 F05/F07. Esto hace que la válvula sea adecuada para el accionamiento eléctrico o neumático. La válvula también se puede accionar manualmente mediante la palanca montada de serie.
Aplicación
Esta válvula de bola forma parte de la serie 144L. La carcasa de la válvula es de acero inoxidable, la bola es de acero inoxidable y las juntas son de PPL. La válvula es adecuada para diversos medios agresivos y corrosivos. La válvula puede utilizarse hasta una presión máxima de 63 bares y una temperatura entre -10 y 250 °C.
Presión máxima en función de la temperatura - Serie 144L.
