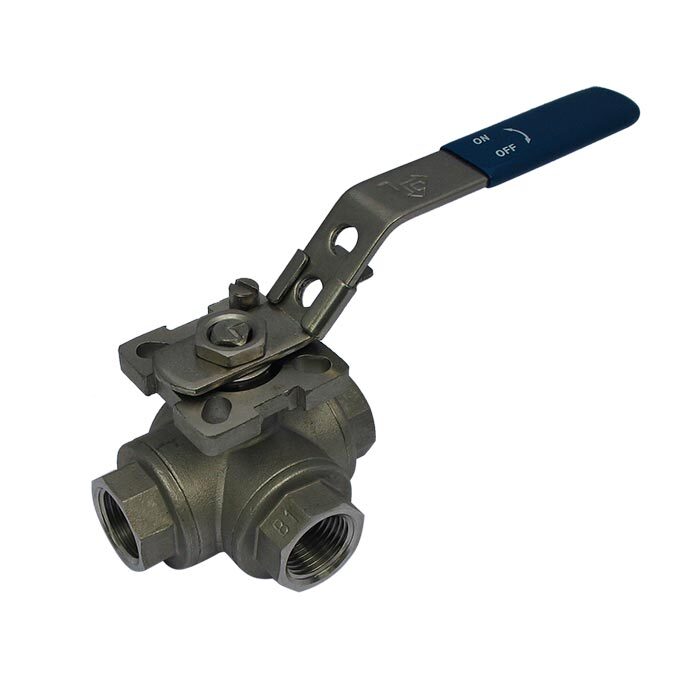

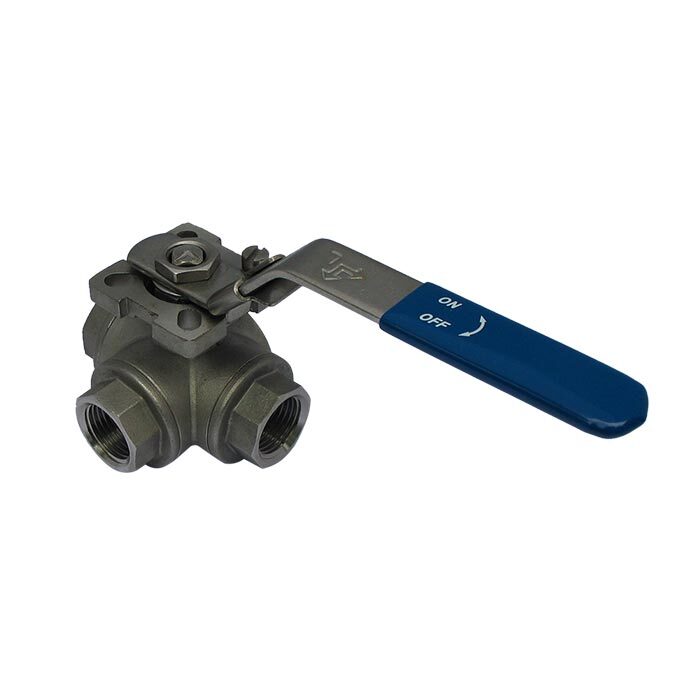

145T - G1-1/2'' Válvula de bola de 3 vías (T) Acero inoxidable F/F/F ISO-Top

Válvula de bola de 3 vías (T-bore) de acero inoxidable de JP Fluid Control con rosca de tubería G1-1/2 pulgadas (BSPP) y un diámetro nominal de 32mm. La válvula cuenta con una brida ISO-Top y tiene además una palanca recubierta para el control manual. Las válvulas de bola de la serie 145T de JP Fluid Control se caracterizan por su larga vida útil.

Especificaciones técnicas

Parámetro	Valor
Serie	145T
Función	3 vías (T-bore)
Diagrama	Los puertos se superponen durante la rotación.
Puertos	G1-1/2" BSP (F/F/F)
Carcasa	Acero inoxidable (AISI 316)
Válvula de retención de Bola	RVS (AISI 316)
Sellos	PPL (Polipropileno)
Diámetro nominal	32 mm
Valor Kv	35m3/h
Operación	Palanca + brida ISO 5211 (para el montaje del actuador)
Brida ISO 5211	F05 y F07
Presión máxima	63 bar
Temperatura	-10°C .. 250°C

Instalación

La válvula tiene rosca hembra en los tres puertos (1-1/2 pulgadas). Se trata de BSPP (British Standard Pipe Parallel). Con nuestra gama de accesorios de 1-1/2", la válvula puede instalarse en cualquier tubería (diámetro de tubería recomendado ± 40 - 60 mm).

Operación

La válvula tiene una brida según la norma ISO 5211 F05/F07. Esto hace que la válvula sea adecuada para el accionamiento eléctrico o neumático. La válvula también se puede accionar manualmente mediante la palanca montada de serie.

Aplicación

Esta válvula de bola forma parte de la serie 145T. La carcasa de la válvula es de acero inoxidable, la bola es de acero inoxidable y las juntas son de PPL. La válvula es adecuada para diversos medios agresivos y corrosivos. La válvula puede utilizarse hasta una presión máxima de 63 bares y una temperatura entre -10 y 250 °C.

Presión máxima en función de la temperatura - Serie 145T.
