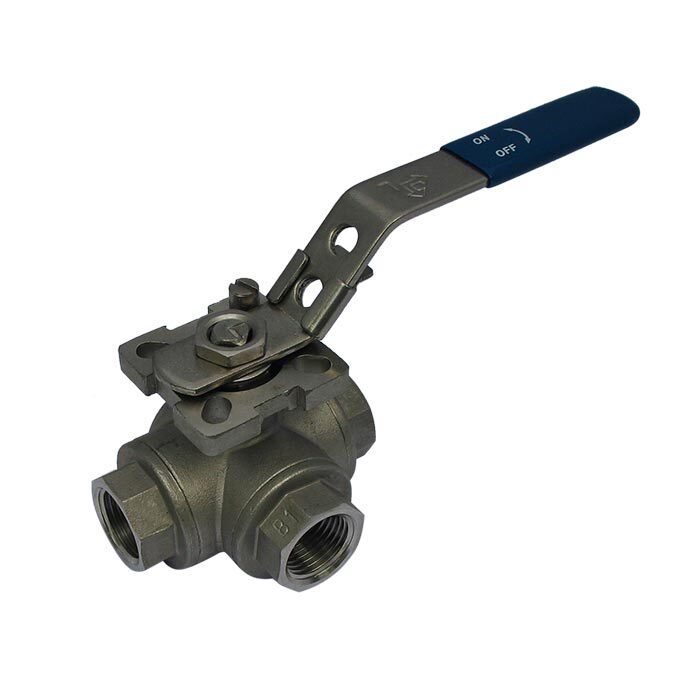

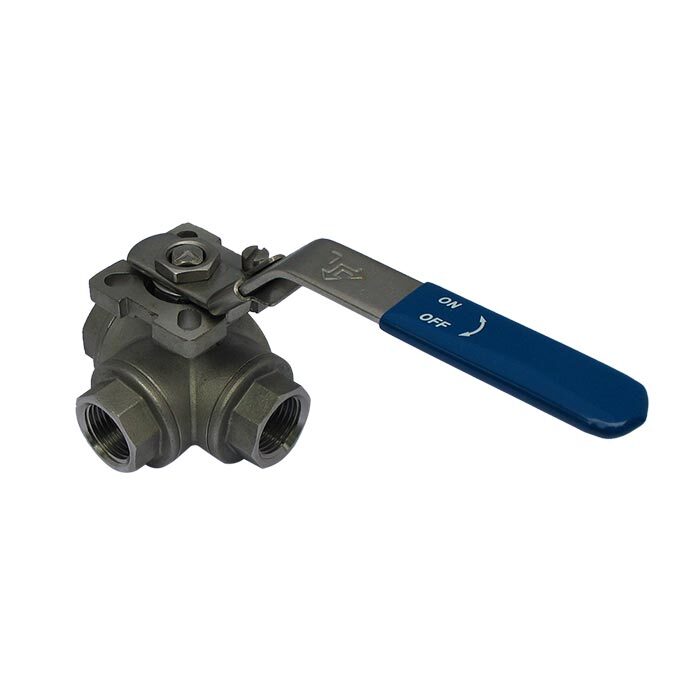

145T - Válvula de bola de 3 vías (T) G1/2'' Acero inoxidable F/F/F ISO-Top
Aviso: este producto está discontinuado y reemplazado por BL3SAT-012
Válvula de bola de 3 vías con rosca G1/2 pulgadas (F/F/F) e ISO-Top (F03,F04) y palanca para control de apertura/cierre. Diámetro nominal de 12 mm y presión máxima de 63 bar. Rango de temperatura de -50 a 250°C. Carcasa de acero inoxidable con bola de acero inoxidable y juntas PPL.
Aviso: este producto está discontinuado y reemplazado por BL3SAT-012
Descripción
Válvula de bola de 3 vías (T-bore) de acero inoxidable de JP Fluid Control con rosca de tubo de G1/2 pulgadas (BSPP) y un diámetro nominal de 12 mm. La válvula cuenta con una brida ISO-Top y tiene además una palanca recubierta para el control manual. Las válvulas de bola de la serie 145T de JP Fluid Control se caracterizan por su larga vida útil.
Especificaciones técnicas
Parámetro | Valor |
---|---|
Serie | 145T |
Función | 3 vías (T-bore) |
Diagrama | Los puertos se superponen durante la rotación. |
Puertos | G1/2 BSP (F/F/F) |
Carcasa | Acero inoxidable (AISI 316) |
Válvula de retención de Bola | RVS (AISI 316) |
Sellos | PPL (Polipropileno) |
Diámetro nominal | 12 mm |
Valor Kv | 4m3/h |
Operación | Palanca + brida ISO 5211 (para el montaje del actuador) |
Brida ISO 5211 | F03 y F04 |
Presión máxima | 63 bar |
Temperatura | -50°C .. 250°C |
Instalación
La válvula tiene rosca hembra en los tres puertos (1/2 pulgada). Se trata de BSPP (British Standard Pipe Parallel). Con nuestra gama de
Presión máxima en función de la temperatura - Serie 145T.
