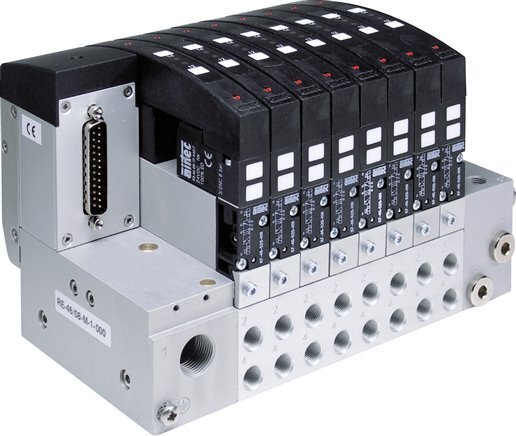

4x Terminal de válvulas neumáticas 24V DC 3-8bar/42-112psi Multipolar (25-pin) Airtec

Cada estación tiene un indicador de estado LED y un circuito de protección. Todas las estaciones pueden equiparse con válvulas del modelo RE46. Una estación puede alojar 2 válvulas de 3/2 vías, 1 de 5/2 vías o 1 de 5/3 vías. Todas las válvulas reciben aire comprimido (conexión 1) directamente desde la parte delantera. Todas las válvulas reciben aire de un puerto (1) situado en la parte delantera. Los puertos de los aparatos (2+4) para todas las válvulas también están en la parte delantera. Todas las válvulas comparten los mismos conductos de ventilación (3+5) que se encuentran en la parte superior y en el lateral. Los puertos de ventilación G3/8" están sellados con tapones en la entrega.

La función de las válvulas determina su colocación. Monte las válvulas en este orden, empezando por el conector multipolar: 5/3 vías, 5/2 vías, 3/2 vías y luego placas ciegas. Hay que pedir las válvulas y el cable de conexión por separado. Los cables multipolares pueden utilizarse para controlar hasta un máximo de 20 estaciones.

Pros:

• Conexión rápida y sencilla gracias a la conexión multipolar o de bus
• Diseño compacto y modular
• Seguro y robusto gracias a los circuitos de protección, los indicadores LED y el grado de protección IP 65
• Sustituir las válvulas fácilmente sin desmontar el terminal
• Equipar cada estación con dos válvulas 3/2, una válvula 5/2 (monoestable o biestable), o una válvula 5/3
