5/3 G1/4'' (G1/8'') Válvula solenoide de centro cerrado 24V DC 1.5-8bar/21.0-112psi E.MC

Aviso: Este producto está descontinuado

Interrumpido
5/3 G1/4'' (G1/8'') Válvula solenoide de centro cerrado 24V DC 1.5-8bar/21.0-112psi E.MC
5/3 G1/4'' (G1/8'') Válvula solenoide de centro cerrado 24V DC 1.5-8bar/21.0-112psi E.MC

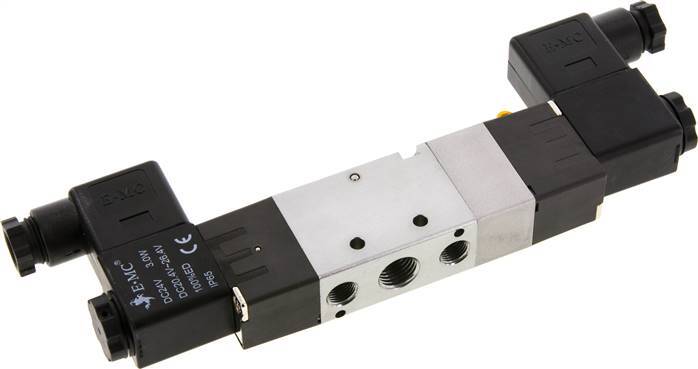

La imagen puede variar ligeramente
Consulte las especificaciones para obtener información precisa.
Referencia: V2QW6
Marca: Emc
Núm. Parte Fab.: RV5322-08C-E4

Para bloquear el equipo en su lugar cuando cese el movimiento, seleccione una válvula de 5/3 vías con centro cerrado. Al tener el centro cerrado, atrapan el aire dentro del cilindro cuando están parados. En las aplicaciones de cilindros verticales, por ejemplo, se necesita una válvula que mantenga la presión del aire cuando el equipo se detenga, para evitar que el vástago falle.

Incluye bobina y conector.

Ver todo

Aviso: Este producto está descontinuado

Descripción
Especificaciones
Descargas
Productos relacionados

Descripción

Para bloquear el equipo en su lugar cuando cese el movimiento, seleccione una válvula de 5/3 vías con centro cerrado. Al tener el centro cerrado, atrapan el aire dentro del cilindro cuando están parados. En las aplicaciones de cilindros verticales, por ejemplo, se necesita una válvula que mantenga la presión del aire cuando el equipo se detenga, para evitar que el vástago falle.

Descargas

E.MC RV
pdf
Descargar

Especificaciones

Tamaño de la conexión
Elija un tamaño de conexión que se ajuste al sistema al que se va a conectar. Consejo: el tamaño en pulgadas no es igual al diámetro real de la rosca, en caso de duda utilice nuestra tabla de roscas.
1/4 pulgada, 1/8 pulgada
Tipo de conexión
Rosca interior cilíndrica BSPP-G
Función
Función del circuito de la válvula
Centro cerrado
Tensión
Elija la tensión necesaria para el funcionamiento de la válvula. AC significa corriente alterna, DC significa corriente continua.
24 V CC
Material
Elija un material para la carcasa que no se corroa con los medios y el entorno, y que pueda soportar las temperaturas y presiones. Consulte nuestra tabla de resistencia química.
Aluminio
Sellado del material
La elección depende sobre todo de la resistencia química, la temperatura y la presión nominales. Utilice nuestra tabla de resistencia química para buscar la compatibilidad con sustancias específicas.
NBR (caucho nitrilo)
Conexiones/posiciones de las válvulas
Número de puertos y posiciones, por ejemplo, 2/2 vías significa 2 puertos (entrada/salida) y 2 posiciones (abierto/cerrado).
5/3 camino
Funcionamiento
Principio de funcionamiento
Indirecto
Presión máxima (bar)
Presión máxima del sistema.
8
Diferencia de presión mínima (bar)
1.5
Valor Kv [m3/h]
Kv es una medida del caudal de agua en m3/h a una caída de presión de 1bar. Utilice la calculadora de Kv para calcular el Kv necesario para su aplicación. Unidades imperiales: Cv=1.16xKv.
0.54
Temperatura mínima (°C)
La temperatura mínima del fluido a la que el sistema puede funcionar de forma continua.
-5
Temperatura máxima (°C)
La temperatura máxima del fluido a la que el sistema puede funcionar de forma continua.
60
Conexión eléctrica
DIN-BI (11 mm)
Grado de protección (IP)
El índice de protección contra la penetración (IP) indica la resistencia del producto al polvo y al agua, lo que resulta crucial en exteriores o en condiciones duras.
IP65
Potencia nominal desde/hasta (VA)
3
Caudal máximo (l/min)
600
Suministro piloto
El tipo de alimentación del piloto, por ejemplo con una línea de presión externa o interna. Las válvulas pilotadas internamente no pueden utilizarse con vacío.
Piloto interno
Tiempo de respuesta (s)
0.05
Modelo
E.MC RV20
Tipo de tensión
DC
Presión máxima (bar)
8
Actuación
Las válvulas pueden accionarse de 5 formas: manual, mecánica, eléctrica, hidráulica o neumática.
Eléctrico
