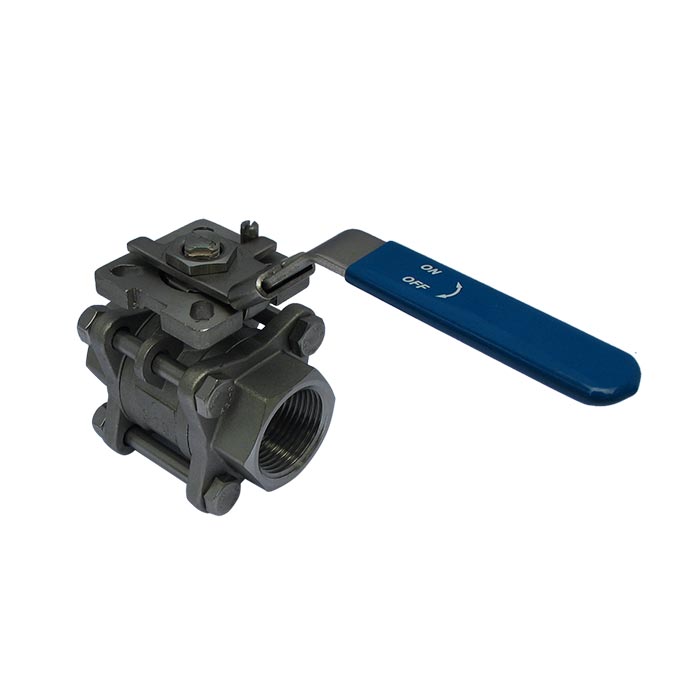

665 - Válvula de bola de 2 vías G4'' de 3 piezas de acero inoxidable de paso total ISO-Top
Aviso: este producto está discontinuado y reemplazado por BL2SA3-400
válvula de bola de 2 vías (3 piezas) con rosca G4 pulgadas (F/F) e ISO-Top (F07,F10) y palanca para control de apertura/cierre. diámetro nominal de 100 mm y presión máxima de 65 bar. Rango de temperatura de -40 a 220°C. Carcasa de acero inoxidable con bola de acero inoxidable y juntas de PTFE.
Aviso: este producto está discontinuado y reemplazado por BL2SA3-400
Descripción
válvula de bola de 2 vías de acero inoxidable con construcción de 3 piezas de JP Fluid Control con roscas de tubería de 4 pulgadas (BSPP) y paso total (100 mm). La válvula cuenta con una brida ISO-Top y tiene además una palanca recubierta para el control manual. Las válvulas de bola de la serie 665 de JP Fluid Control se caracterizan por su larga vida útil.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Serie | 665 |
| Función | 2 vías |
| Puertos | G4" BSP (F/F) |
| Vivienda | Acero inoxidable (AISI 316) |
| Bola | RVS (AISI 316) |
| Sellos | PTFE (teflón) |
| Diámetro nominal | 100 mm (paso total) |
| Valor Kv | 1230m3/h |
| Operación | Palanca + brida ISO 5211 (para el montaje del actuador) |
| Brida ISO 5211 | F07 y F10 |
| Presión máxima | 65 bar |
| Temperatura | -40°C .. 220°C |
Instalación
La válvula tiene rosca hembra en ambos lados (4 pulgadas). Se trata de BSPP (British Standard Pipe Parallel). Con nuestra gama de accesorios de 4", la válvula puede instalarse en cualquier tubería. Debido a la construcción de 3 piezas, la válvula puede ser fácilmente inspeccionada o revisada sin necesidad de retirar la válvula completa de la tubería. La parte central se puede retirar, incluyendo los anillos de la bola y del asiento.
Operación
La válvula tiene una brida según la norma ISO 5211 F07/F10. Esto hace que la válvula sea adecuada para el accionamiento eléctrico o neumático. La válvula también se puede accionar manualmente mediante la palanca montada de serie.
Aplicación
Esta válvula de bola forma parte de la serie 665. La carcasa de la válvula es de acero inoxidable, la bola es de acero inoxidable y las juntas son de PTFE. La válvula es adecuada para diversos medios agresivos y corrosivos. La válvula puede utilizarse hasta una presión máxima de 65 bares y una temperatura entre -40 y 220 °C.
Presión máxima en función de la temperatura - Serie 665.
