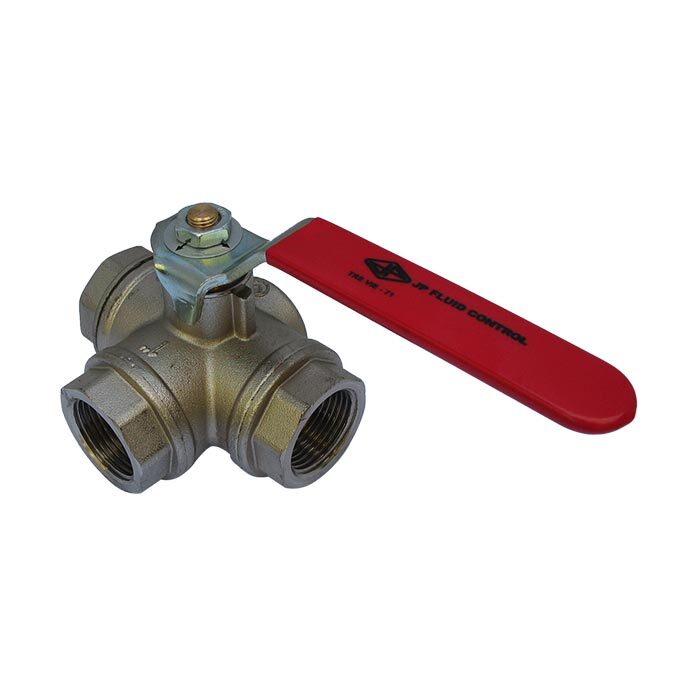

70 - Válvula de bola de 3 vías (L) G3/4'' F/F/F
Aviso: este producto está discontinuado y reemplazado por BL3BML-034
válvula de bola de 3 vías con rosca G3/4 pulgadas (F/F/F) y palanca para control de apertura/cierre. diámetro nominal de 15 mm y presión máxima de 32 bar. Por ejemplo, agua, aceite, aire, etc. Rango de temperatura de -20 a 150°C. Bola de latón cromado duro niquelado y juntas de PTFE.
Aviso: este producto está discontinuado y reemplazado por BL3BML-034
Descripción

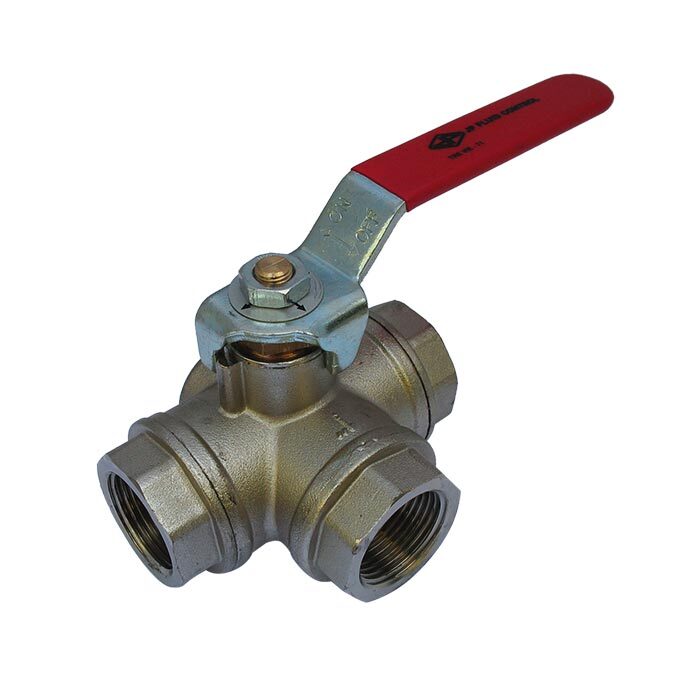

válvula de bola de 3 vías (paso en L) de latón niquelado de JP Fluid Control con rosca G3/4 pulgadas (BSPP) y un diámetro nominal de 15 mm. La válvula tiene una palanca recubierta de pvc para el control manual. Las válvulas de bola de la serie 70 de JP Fluid Control se caracterizan por su larga vida útil.
Especificaciones técnicas
Parámetro | Valor |
---|---|
Serie | 70 |
Función | 3 vías (L-bore) |
Diagrama | Los puertos se superponen durante la rotación. |
Puertos | G3/4" BSP (F/F/F) |
Vivienda | Latón niquelado (CW 617N) |
Bola | Latón cromado duro |
Sellos | PTFE (teflón) |
Diámetro nominal | 15 mm |
Valor Kv | 6m3/h |
Operación | Palanca (revestida de pvc) |
Presión máxima | 32 bares |
Temperatura | -20°C .. 150°C |
Instalación
La válvula tiene rosca hembra en los tres puertos (3/4 de pulgada). Se trata de BSPP (British Standard Pipe Parallel). Con nuestra gama de accesorios de 3/4", la válvula puede instalarse en cualquier tubería (diámetro de tubería recomendado ± 15 - 22 mm).
Operación
Esta válvula de bola se puede accionar manualmente mediante una palanca. Al girar 90 grados, la válvula se abre o se cierra. Si la palanca está perpendicular a la tubería, la válvula está cerrada. Esta válvula no es adecuada para el control eléctrico o neumático. Para ello, se recomiendan las válvulas con brida ISO-Top (ISO 5211).
Aplicación
Esta válvula de bola forma parte de la serie 70. La carcasa de la válvula es de latón niquelado, la bola es de latón cromado duro y las juntas son de PTFE. La válvula es adecuada para diversos medios, como agua, aceite o aire, hasta un máximo de 32 bares. Para los medios corrosivos o agresivos, es más adecuada una válvula de plástico o de acero inoxidable. La válvula puede utilizarse hasta una presión máxima de 32 bares y una temperatura entre -20 y 150 °C.
