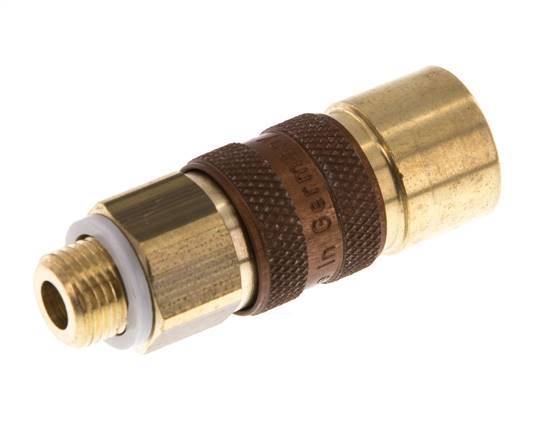

Acoplamiento de aire de latón DN 5 codificado en marrón, G 1/8 pulgadas macho

Toma de aire de latón DN 5 con código de color marrón y rosca macho G 1/8 pulgadas. Un acoplamiento neumático se utiliza para conectar rápidamente las herramientas neumáticas a una línea de aire comprimido. El acoplamiento requiere dos partes: la toma (hembra) y el enchufe o espiga (parte macho). Cuando se desconecta, el acoplamiento se apaga automáticamente para mantener la presión de la línea.

Estos acoplamientos de aire están disponibles en diferentes colores y cada uno tiene una forma de conexión distintiva (octógono, triángulo, círculo). Se pueden combinar enchufes y tomas del mismo color, en este caso marrón. No se pueden combinar dos colores diferentes. Así se evita el riesgo de conectarse accidentalmente a un medio o línea de presión equivocados. Tenga en cuenta que las clavijas con código de colores son compatibles con las tomas estándar sin código de colores. La rosca macho G 1/8 pulgadas permite enroscarla en una pieza roscada hembra correspondiente. Este acoplamiento es adecuado para aplicaciones de vacío. El rango de presión de funcionamiento es de -0,95 a 35 bar. La toma de corriente es adecuada para temperaturas entre -20 y 100°C. El caudal nominal es de 550 l/min. El material de la junta es NBR (caucho de nitrilo). El material del manguito es aluminio.

Este producto es compatible con: Rectus (21, 90), Camozzi (DN 5), EWO (DN 5), KANI (DN 5), Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5). A menudo se denominan acoplamientos de aire comprimido, acoplamientos para compresores, racores neumáticos, acoplamientos para mangueras de aire, etc.

Pros:

• La rosca macho G 1/8 pulgadas permite enroscarla en una pieza roscada hembra correspondiente.
• Compatible con una amplia gama de acoplamientos de aire con el mismo diseño de perfil estándar.
• El esquema de color marrón no intercambiable garantiza que no se puedan conectar accidentalmente líneas diferentes (gases, presiones, etc.).
• Puede utilizarse para aplicaciones de vacío.

Serie CLS5-M-CD

Nuestra oferta de acopladores de aire abarca desde DN 2,7 - 19 mm para enchufes y tomas estándar, así como una variedad de acoplamientos de aire de seguridad, acoplamientos para compresores, colectores, acoplamientos de garras para compresores y el sistema Multilink de CEJN. Hay varios tipos de conexión disponibles para cada uno (rosca hembra, rosca macho, pilar de manguera, tuerca de unión, etc.) con una amplia gama de presiones mínimas y máximas. Nuestras opciones de códigos de colores no intercambiables le ofrecen un claro indicador visual sobre qué líneas conectar. Los acoplamientos de aire de seguridad tienen botones de presión, giratorios y deslizantes como función de liberación de seguridad. Nuestros acoplamientos de garras para compresores de 42 mm siguen la norma DIN 3498 (similar), así como la norma DIN 3238 (Mody) para aplicaciones de seguridad.
