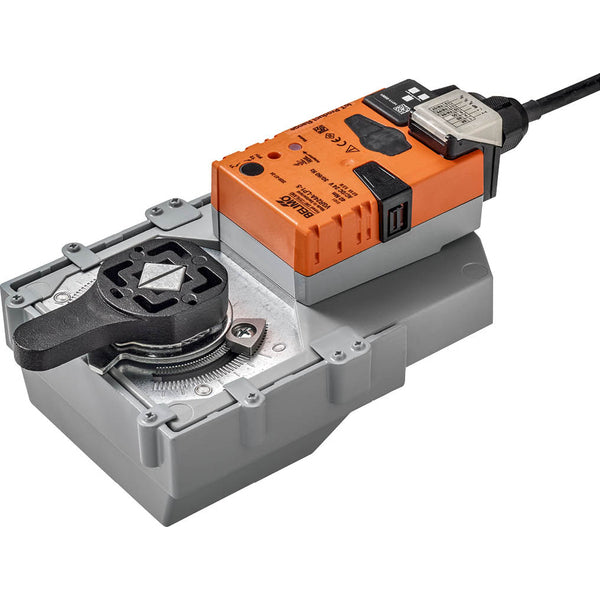

Actuador 24 V AC/DC 40Nm BACnet IP/Modbus TCP IP40 Belimo

Este actuador eléctrico Belimo está diseñado para controlar válvulas de cuarto de vuelta. El actuador entrega un par de 40 Nm y puede abrir/cerrar la válvula en 90 segundos. Este actuador requiere una tensión de alimentación de 24 V CA/CC y dispone de un indicador visual de posición para ver claramente la posición de la válvula. El actuador dispone de control BACnet IP/Modbus TCP, lo que permite una comunicación versátil y la interoperabilidad con otros sistemas para un control y unas capacidades de supervisión racionalizados. El actuador se monta en una válvula de cuarto de vuelta con bridas ISO 5211 F05. El actuador tiene una carcasa de plástico resistente y un grado de protección IP40. Este actuador puede funcionar a temperaturas ambiente de entre -30 y 50 °C (-22 y 122 °F). El actuador se suministra con un cable de alimentación de 1 metro.

El actuador está equipado con protección de sobrecarga, el actuador no necesita finales de carrera y se detendrá automáticamente cuando se alcance el tope final. La anulación manual es posible mediante un pulsador, que desacopla el tren de engranajes mientras el pulsador esté pulsado o permanezca bloqueado. La adaptación puede activarse manualmente pulsando el botón "Adaptación". Los dos topes finales mecánicos se detectan durante la adaptación (todo el rango de ajuste). A continuación, el actuador se desplaza a la posición definida por la señal de control. El actuador puede montarse directamente en la válvula rotativa o de mariposa con una brida de montaje. La orientación de montaje con respecto a la válvula puede seleccionarse en incrementos de 90°. El actuador se controla a través de Cloud, BACnet IP o Modbus TCP y se desplaza a la posición definida por la señal de control. Se pueden escribir y leer varios puntos de datos a través de las mismas interfaces. En el modo híbrido, el actuador recibe su señal de control analógica del controlador de nivel superior y se desplaza hasta la posición definida. Se pueden leer y escribir varios puntos de datos (excepto la señal de control) mediante Cloud, BACnet IP o Modbus TCP. El ángulo de rotación puede ajustarse con topes mecánicos. Los datos registrados (registro de datos integrado durante 13 meses) pueden utilizarse con fines analíticos. Los archivos CSV pueden descargarse a través de un navegador web.

Pros

• El actuador puede montarse en la válvula mediante la brida ISO 5211 F05
• Anulación manual
• El actuador está protegido contra sobrecargas
• Montaje directo sencillo
• Indicador visual de posición

Contras

• El tiempo de apertura/cierre de 90 s es lento para algunas aplicaciones
