Actuador AW1 120V AC 3 puntos

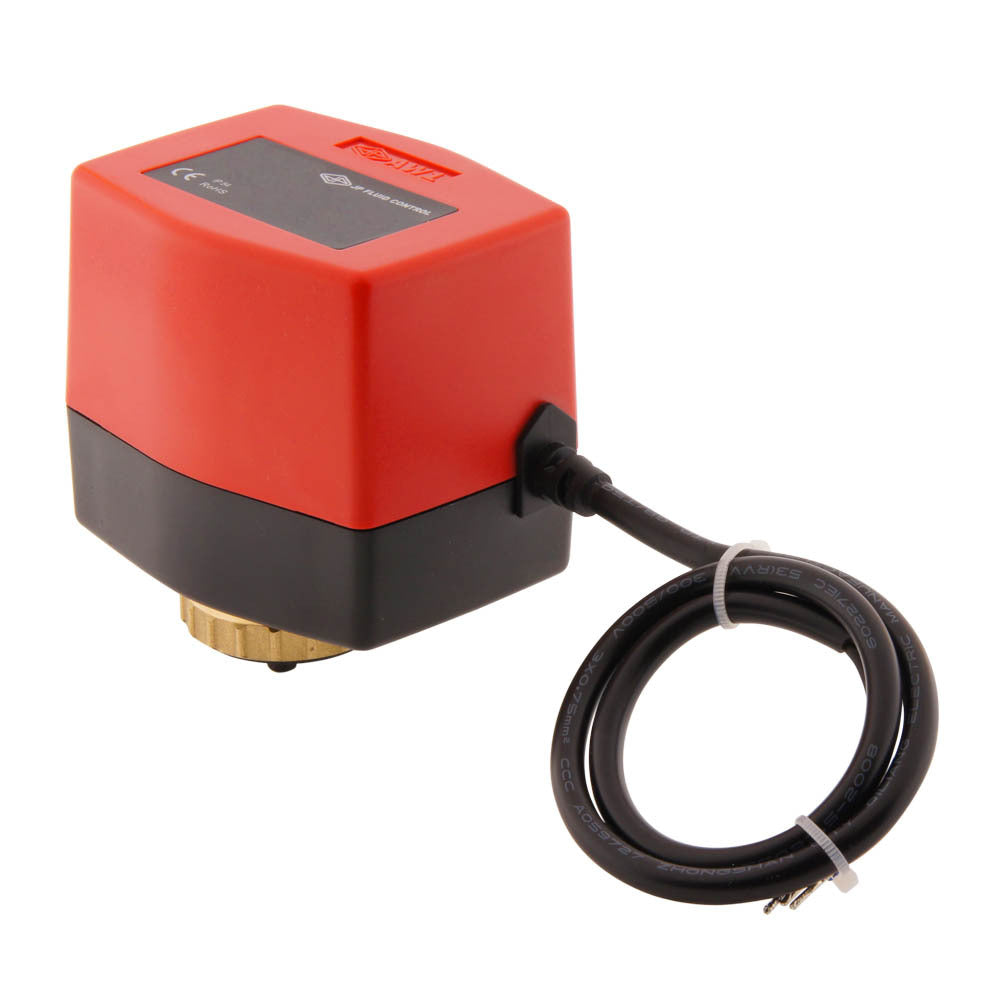

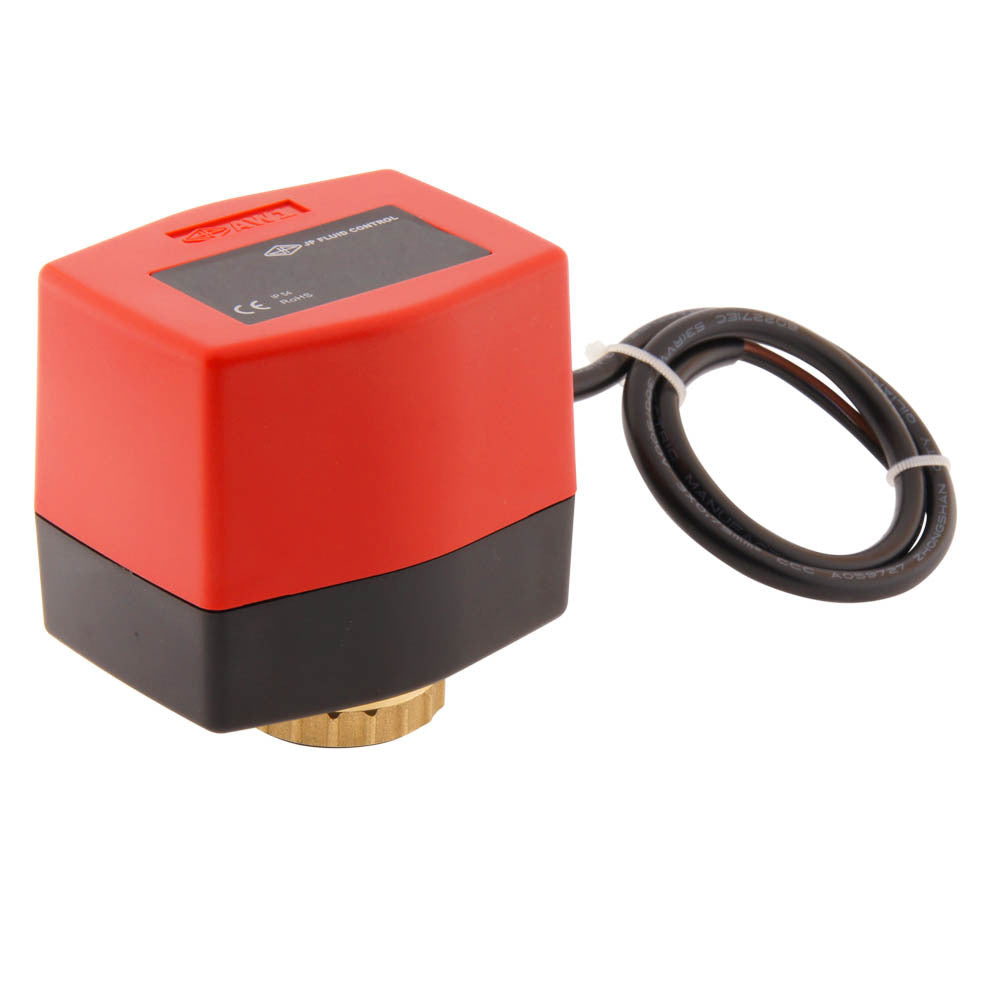

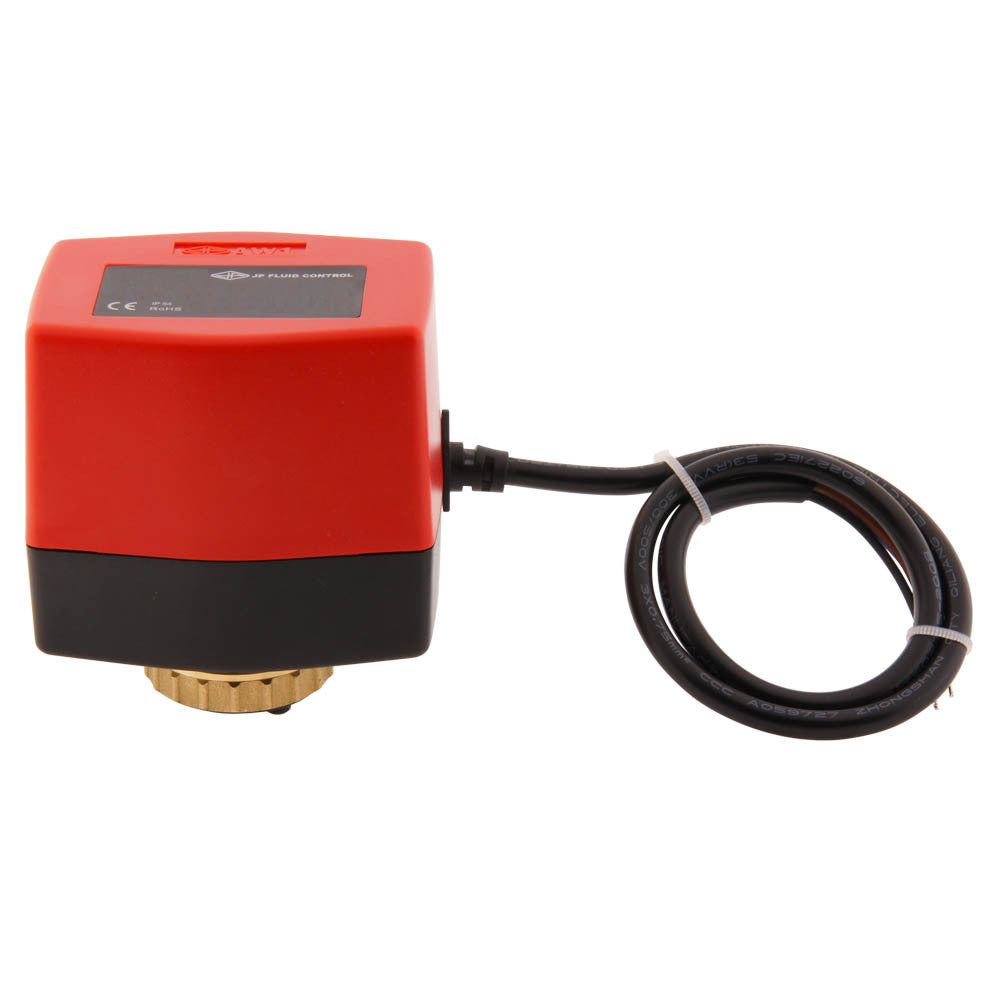

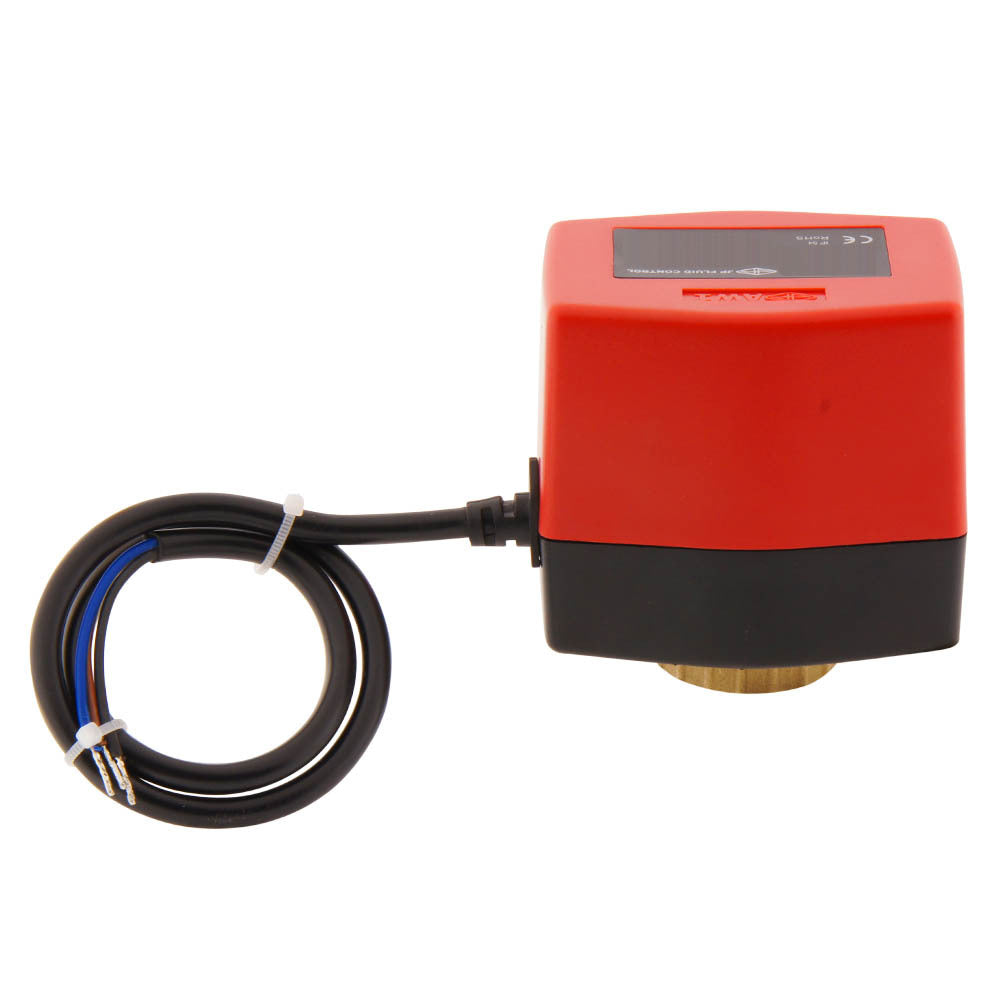

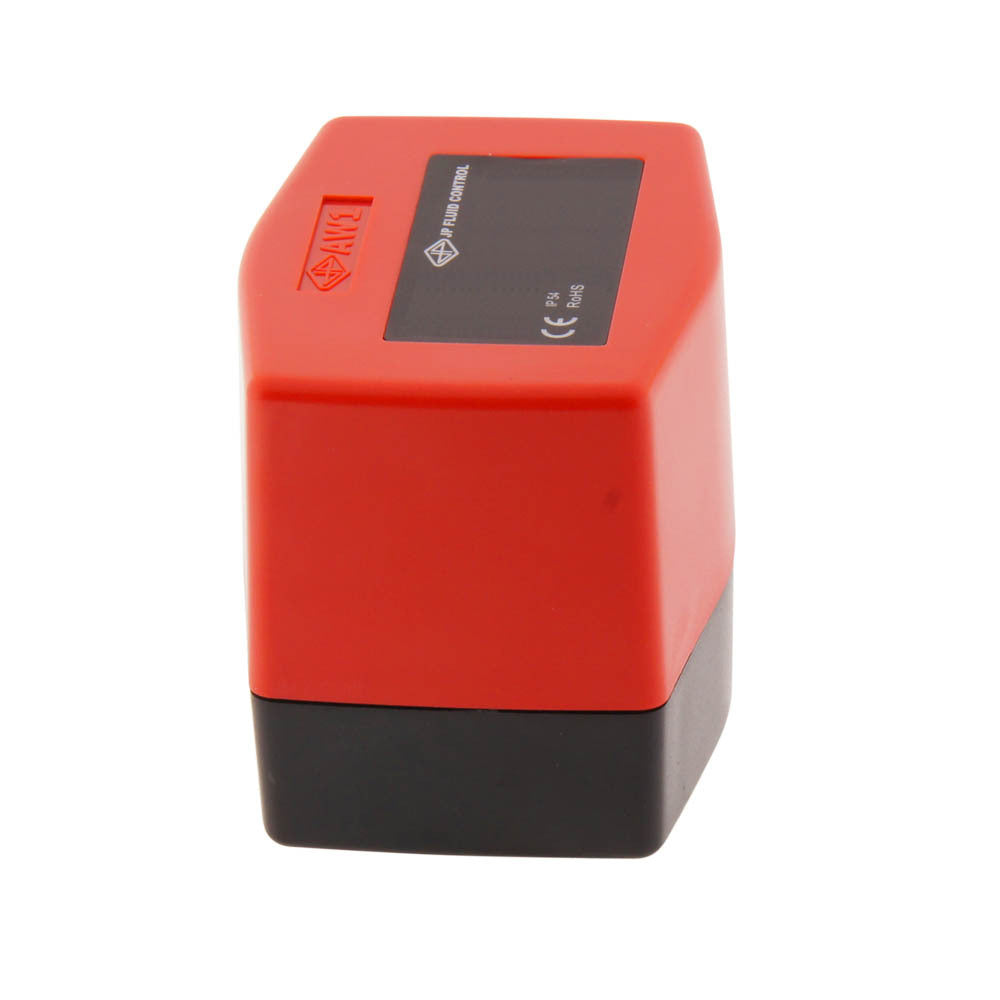

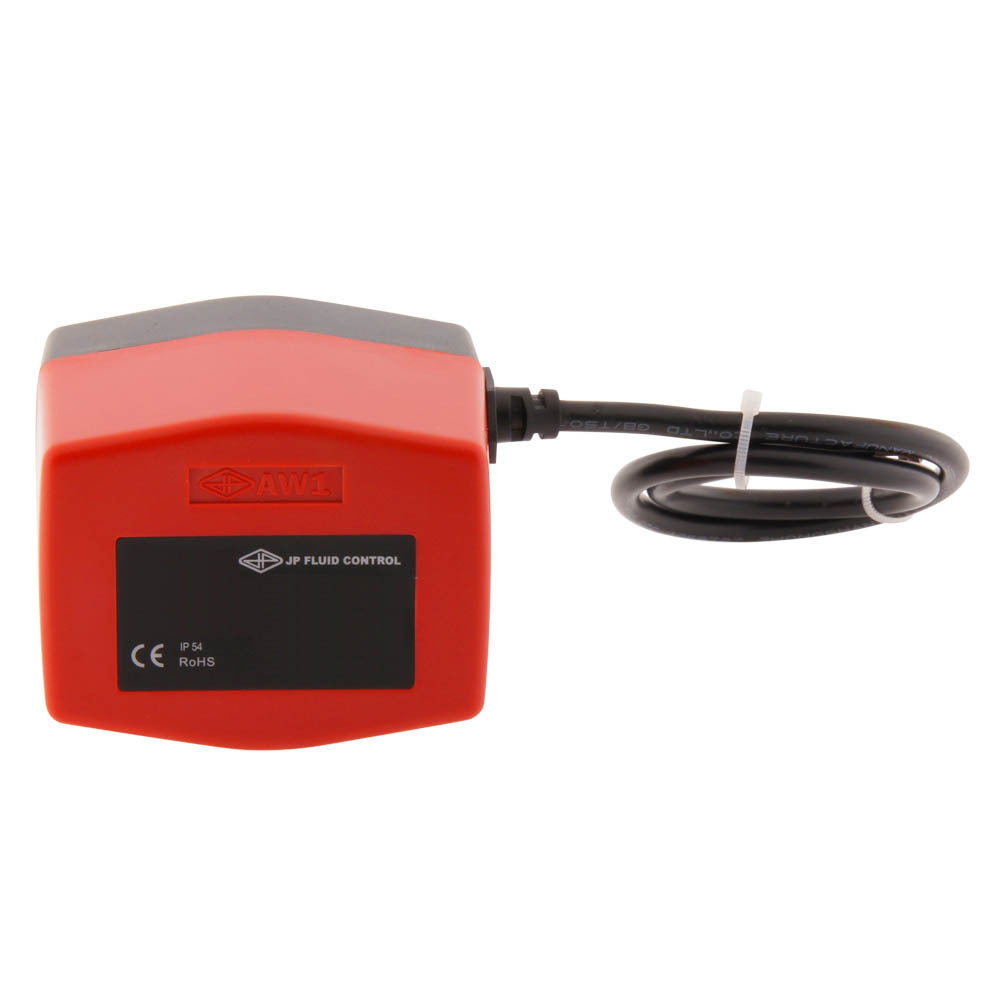

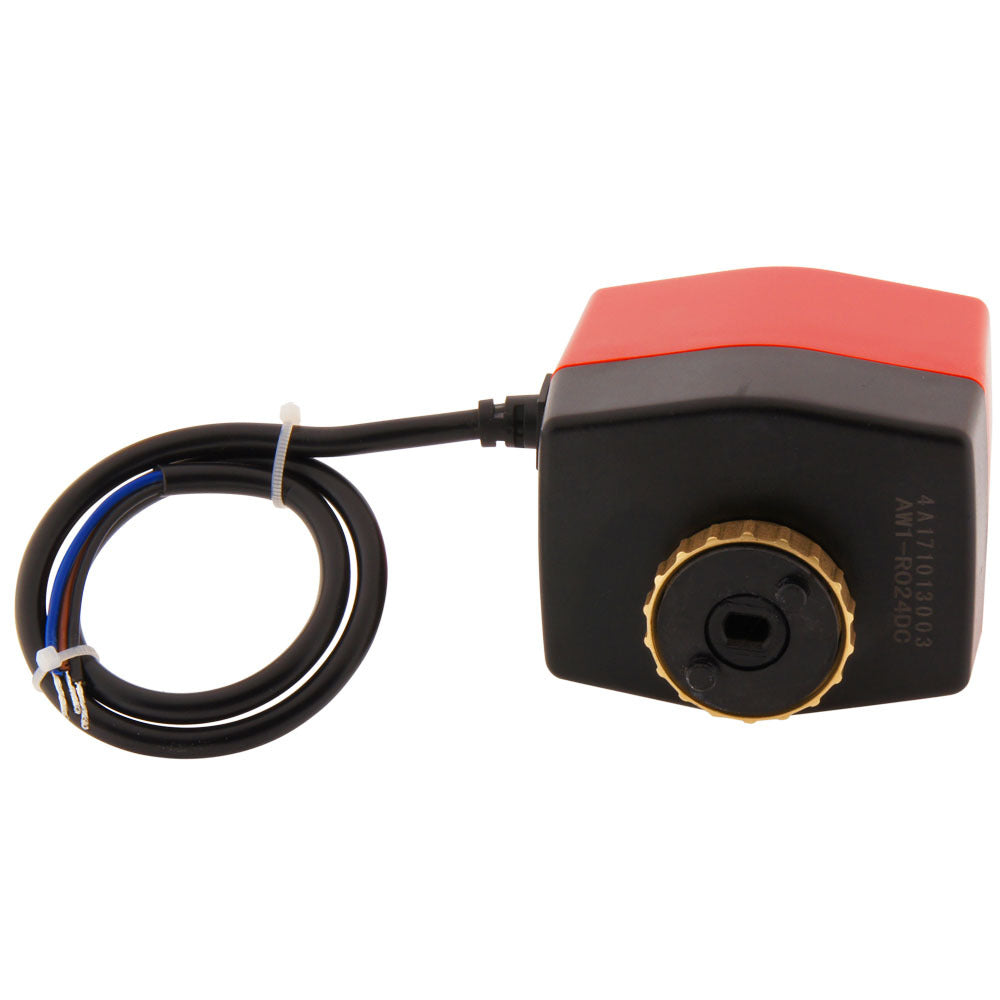

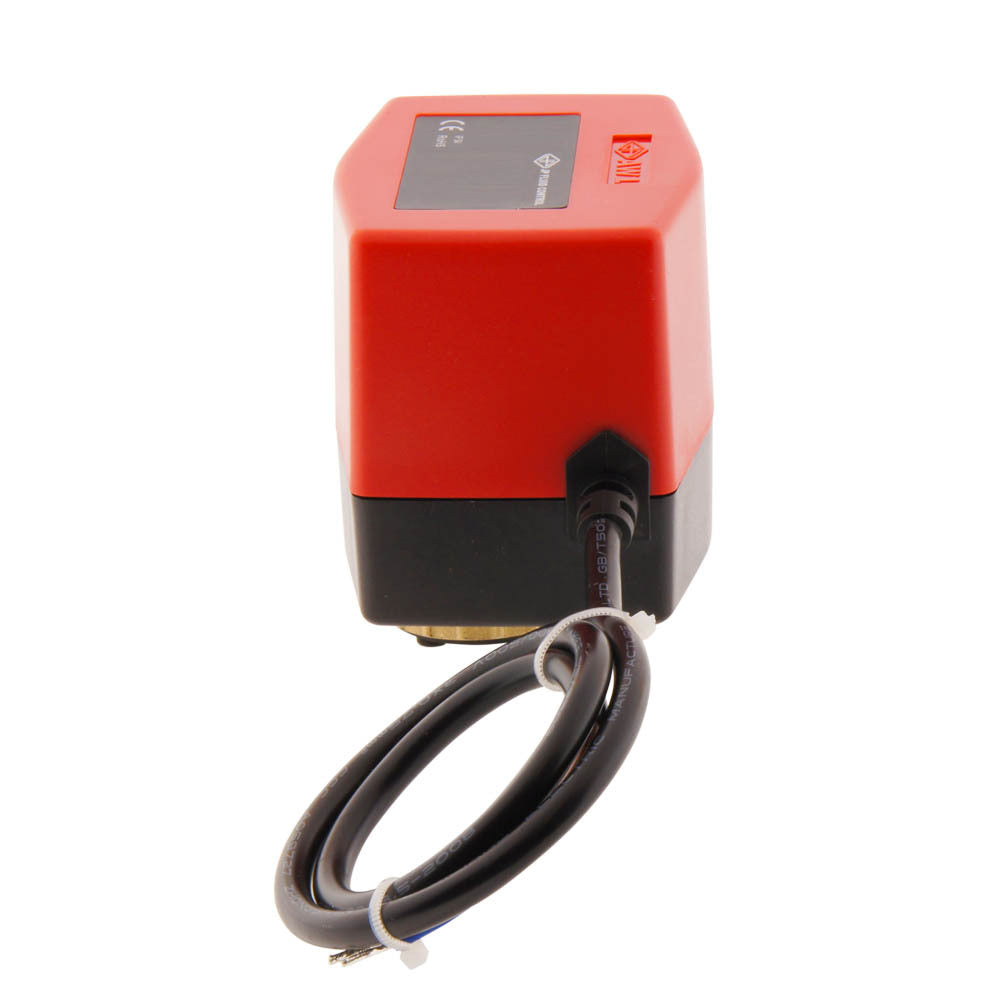

Actuador de válvula de bola electrica (IP54) muy robusto y eficiente energeticamente de JP Fluid Control. El actuador puede conectarse a válvulas de bola de las series BW2 (2 vías) y BW3 (3 vías) de JP Fluid Control. El actuador necesita una fuente de alimentación de 120 V CA. Este tipo de válvula se utiliza habitualmente en los sistemas de calefacción. El tiempo de apertura o cierre de la válvula es de aproximadamente 16 segundos.

Instalación

El actuador tiene una conexión de 3 hilos, y debe conectarse como se muestra en el siguiente diagrama. El actuador se suministra con un cable. Nota: no conecte nunca los dos cables de control al mismo tiempo, podría dañar el actuador! Los actuadores pueden suministrarse con un rele integrado, en cuyo caso sólo se necesita un cable de control.

Importante

• Tenga en cuenta el código de colores de los cables. Nunca conecte los dos cables de control al mismo tiempo, el actuador se dañará.

Montaje
