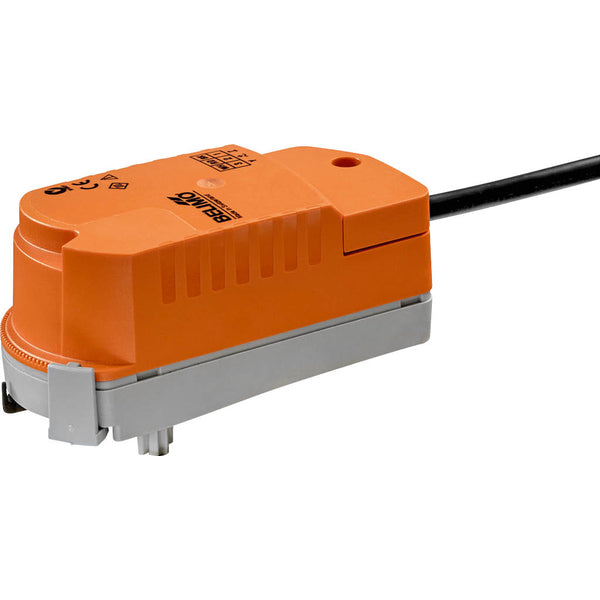

Actuador Belimo Abierto/Cerrado Prueba De Fallos 24VAC/DC 1Nm IP40 75s CQK24A

Este actuador eléctrico Belimo ZoneTight está diseñado para controlar válvulas de cuarto de vuelta. El actuador entrega un par de 1 Nm y puede abrir/cerrar la válvula en 75 segundos. Este actuador requiere una tensión de alimentación de 24 V CA/CC y dispone de un indicador visual de posición para ver claramente la posición de la válvula. El actuador dispone de control de dos puntos (apertura-cierre). El actuador posiciona simultáneamente la válvula mientras se cargan los condensadores integrados. En caso de interrupción del suministro eléctrico, la válvula vuelve automáticamente a la posición abierta utilizando la energía eléctrica almacenada. El actuador tiene una carcasa de plástico resistente y un grado de protección IP40. Este actuador puede funcionar a temperaturas ambiente de entre 5 y 40 °C (41 y 104 °F). El actuador se suministra con un cable de alimentación de 1 metro.

El actuador está equipado con protección de sobrecarga, el actuador no necesita finales de carrera y se detendrá automáticamente cuando se alcance el tope final. Retire el actuador haciendo clic hacia fuera y, a continuación, utilice el actuador para girar el vástago de la válvula. El actuador puede montarse a mano en la válvula sin necesidad de herramientas. Asegúrese de que sólo se realizan movimientos verticales (¡Precaución!). Los pasadores deben alinearse con los orificios de la brida. La orientación de montaje puede configurarse en incrementos de 180° con respecto a la válvula. El ángulo de giro del actuador puede ajustarse en incrementos de 2,5° mediante un clip. Esta función se utiliza para ajustar el caudal máximo de la válvula. El actuador mueve simultáneamente la válvula a la posición de funcionamiento requerida y carga los condensadores integrados. Si se interrumpe el suministro eléctrico, la energía eléctrica almacenada mueve la válvula a la posición de seguridad, considerando un tiempo de puenteo ajustado de fábrica de 1 segundo. Los actuadores de condensador requieren un periodo de precarga para que los condensadores alcancen un nivel de tensión utilizable. Esto garantiza que, en caso de fallo de alimentación, el actuador pueda pasar de su posición actual a la posición de seguridad en cualquier momento. Después de la entrega en fábrica, el actuador está completamente descargado y requiere aproximadamente 25 segundos de precarga antes de la configuración inicial para elevar los condensadores al nivel de tensión necesario.

Pros

• El actuador está equipado con una función a prueba de fallos
• Anulación manual
• El actuador está protegido contra sobrecargas
• Montaje directo sencillo
• Indicador visual de posición

Contras

• El tiempo de apertura/cierre de 75 s es lento para algunas aplicaciones
