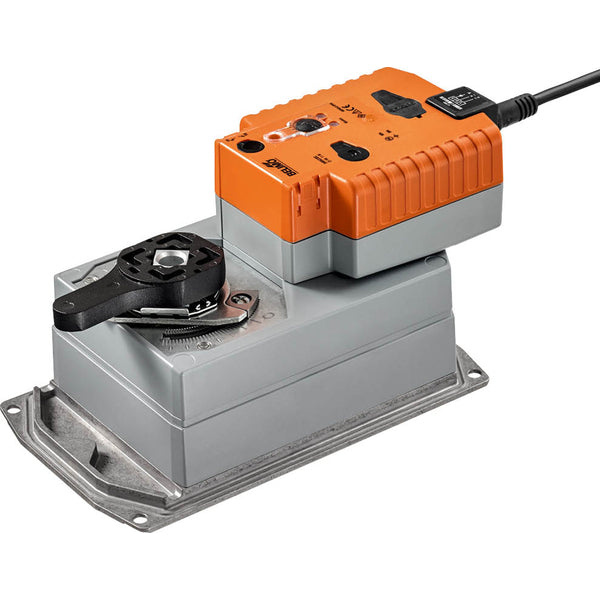

Actuador Belimo Abierto/Cerrado Prueba De Fallos 24VAC/DC 90Nm IP54 150s F07 DRK24A-7

Este actuador eléctrico Belimo está diseñado para controlar válvulas de cuarto de vuelta. El actuador entrega un par de 90 Nm y puede abrir/cerrar la válvula en 150 segundos. Este actuador requiere una tensión de alimentación de 24 V CA/CC y dispone de un indicador visual de posición para ver claramente la posición de la válvula. El actuador dispone de control de dos puntos (apertura-cierre). El actuador posiciona simultáneamente la válvula mientras se cargan los condensadores integrados. En caso de interrupción del suministro eléctrico, la válvula vuelve automáticamente a la posición de apertura/cierre utilizando la energía eléctrica almacenada. El actuador se monta en una válvula de cuarto de vuelta con bridas ISO 5211 F07. El actuador tiene una carcasa de plástico resistente y un grado de protección IP54. Este actuador puede funcionar a temperaturas ambiente de entre -30 y 50 °C (-22 y 122 °F). El actuador se suministra con un cable de alimentación de 1 metro.

El actuador está equipado con protección de sobrecarga, el actuador no necesita finales de carrera y se detendrá automáticamente cuando se alcance el tope final. Debido a su característica de par no lineal, el actuador sólo es adecuado para válvulas de mariposa y no para otras válvulas. La anulación manual es posible mediante un pulsador, que desacopla el tren de engranajes mientras el pulsador esté pulsado o permanezca bloqueado. El actuador puede montarse directamente en la válvula de mariposa. La orientación de montaje con respecto a la válvula de mariposa puede elegirse en incrementos de 90°. El actuador mueve la válvula a la posición de funcionamiento deseada simultáneamente a la carga de los condensadores integrados. Si se interrumpe el suministro eléctrico, la válvula se desplaza a la posición de seguridad elegida utilizando la energía eléctrica almacenada. Los actuadores de condensador requieren un periodo de precarga para que los condensadores alcancen un nivel de tensión utilizable. Esto garantiza que, en caso de fallo de alimentación, el actuador pueda pasar de su posición actual a la posición de seguridad en cualquier momento. La posición de seguridad del mando giratorio permite ajustar la posición de seguridad preferida. En caso de corte de corriente, el actuador se desplaza a la posición de seguridad seleccionada, teniendo en cuenta el tiempo de puenteo de 2 segundos ajustado de fábrica. Después de la entrega en fábrica, el actuador está totalmente descargado y requiere unos 20 segundos de precarga antes de la configuración inicial para alcanzar el nivel de tensión necesario en los condensadores.

Pros

• El actuador puede montarse en la válvula mediante la brida ISO 5211 F07
• El actuador está equipado con una función a prueba de fallos
• Anulación manual
• El actuador está protegido contra sobrecargas
• Montaje directo sencillo
• Indicador visual de posición

Contras

• Sólo puede utilizarse para válvulas de mariposa
• El tiempo de apertura/cierre de 150 s es lento para algunas aplicaciones
