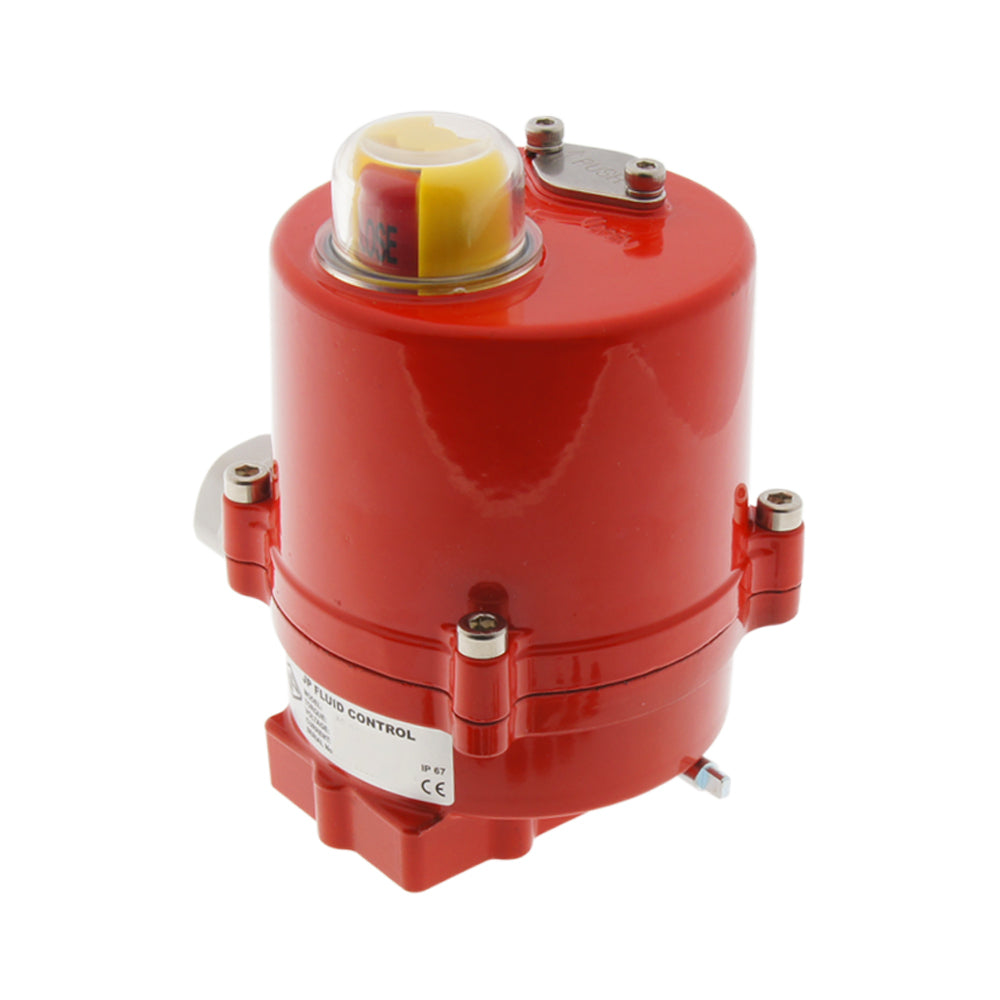

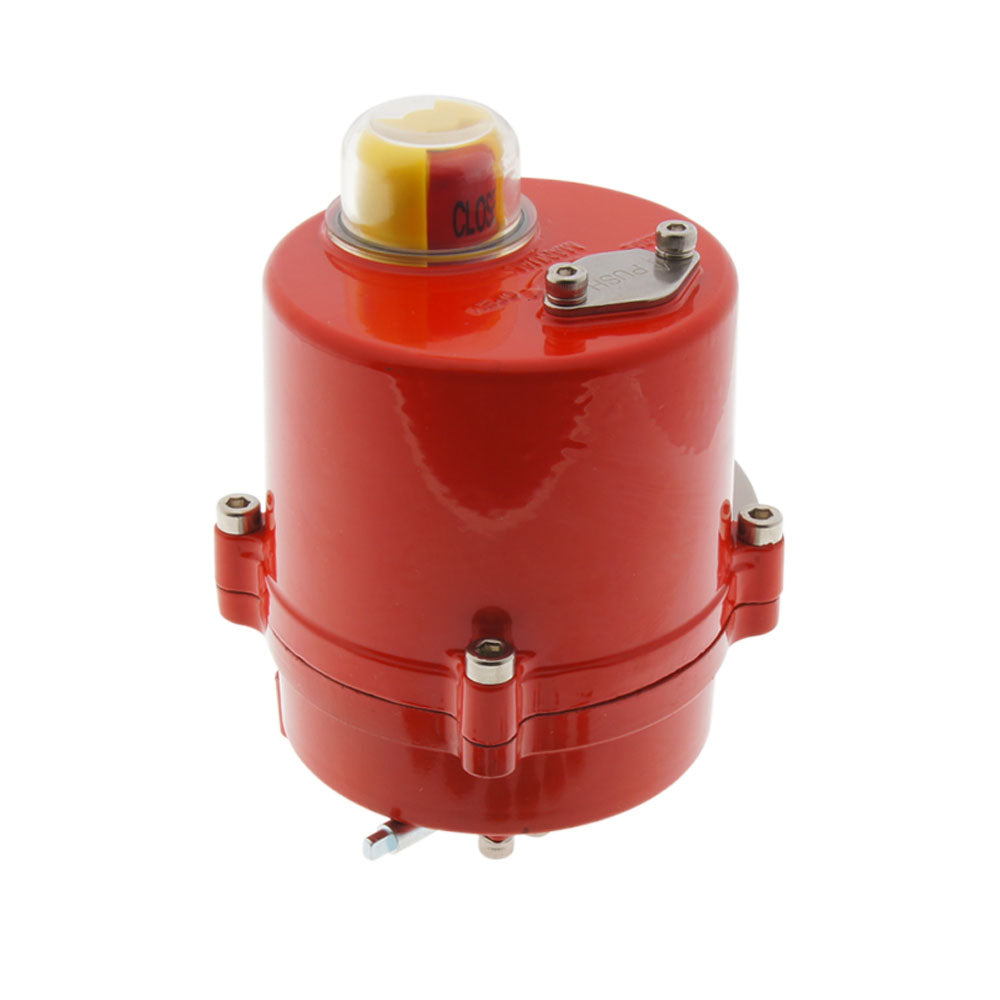

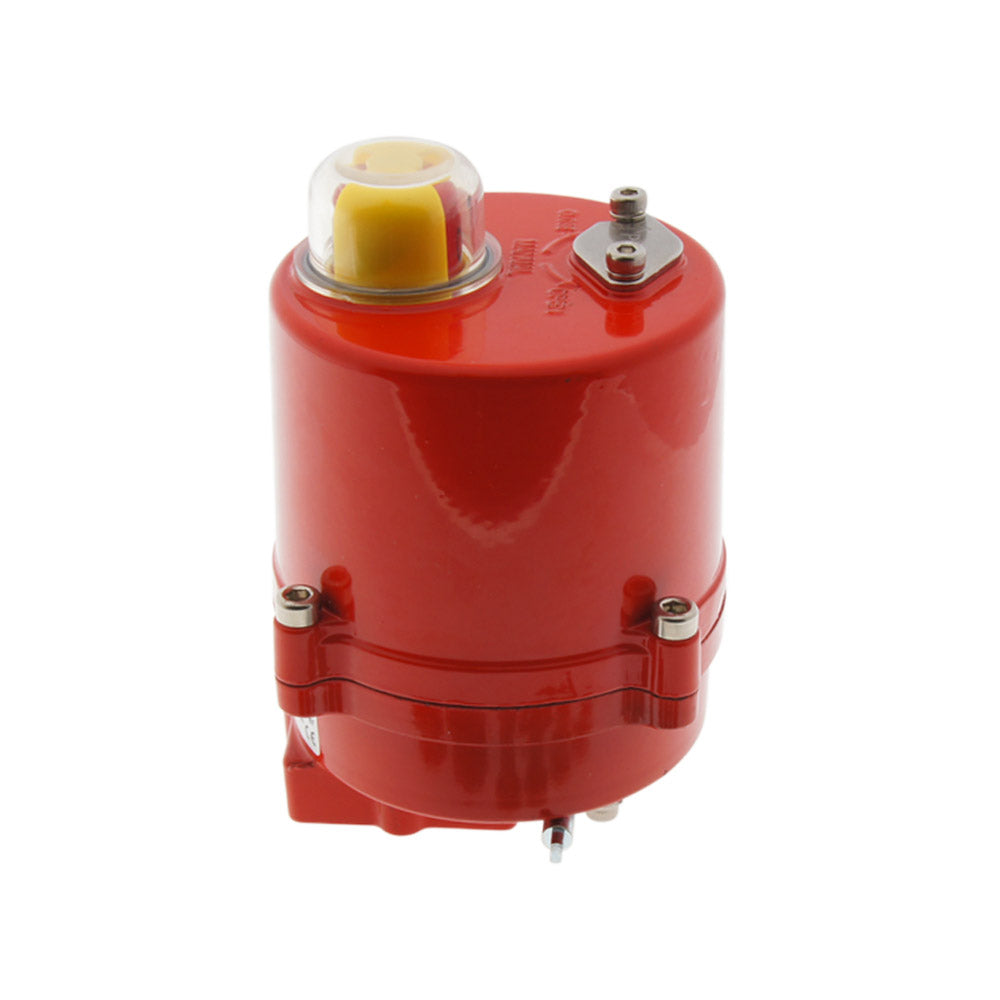

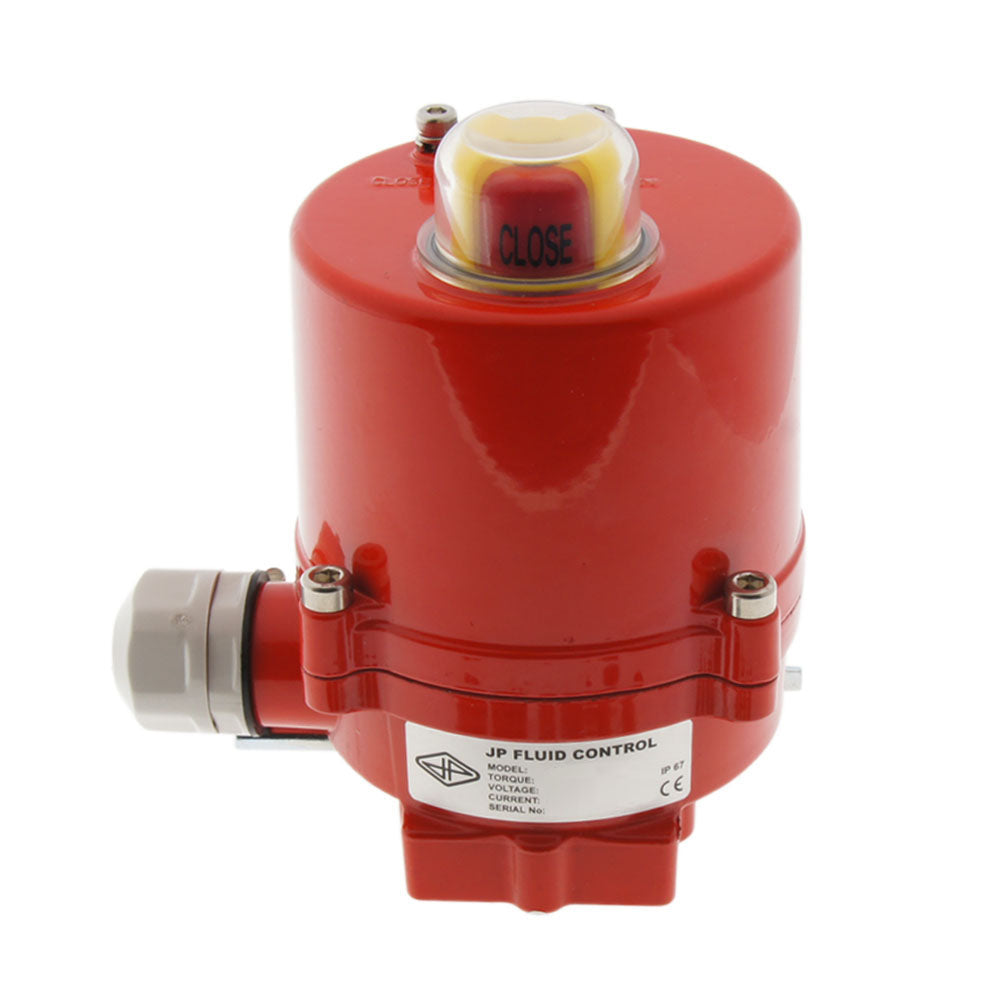

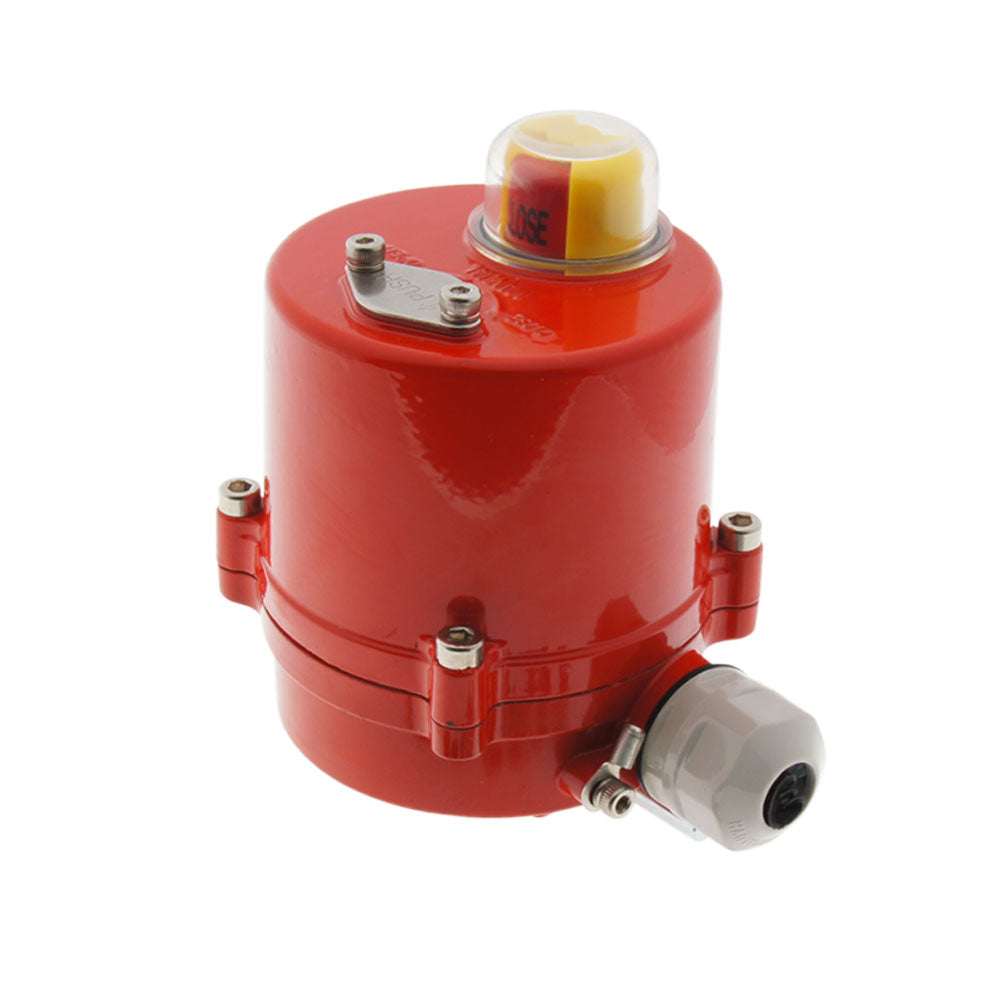

Actuador de cuarto de vuelta AG 24V AC/DC 40Nm F03/F04/F05
Actuador eléctrico para controlar válvulas de 0-90° con brida ISO-Top y un par máximo de 40Nm. De 0 a 90° en sólo 8 segundos. Apto para fuentes de alimentación de 24V AC/DC. Carcasa compacta y resistente (IP67) con indicador visual de posición. Con accionamiento manual y dos interruptores de fin de carrera adicionales para la retroalimentación de la posición.
- Precio normal
- €291.28
- Precio normal
- €240.73
Descripción
El AG-040-B es un actuador eléctrico de alta calidad para accionar válvulas de cuarto de vuelta, como válvulas de bola y válvulas de mariposa. El actuador puede montarse en válvulas con una brida ISO-5211 del tipo F03, F04 o F05. En sólo 8 segundos, el actuador gira de 0 a 90°. El par máximo es de 40 Nm. El actuador tiene una carcasa de aluminio robusta y compacta (con recubrimiento de polvo) y es resistente al polvo y la humedad, siempre que se instale correctamente un cable de tamaño adecuado. Un indicador de posición en la parte superior indica la posición del actuador y es claramente visible desde diferentes direcciones. El dispositivo está equipado con una anulación manual.
El actuador es adecuado para fuentes de alimentación de 24 voltios DC o AC (50/60Hz). Con dos interruptores se puede ajustar la configuración correcta (CA o CC). El consumo de energía nominal en funcionamiento es de 0,2 amperios (corriente de pico 1,2 A). La válvula tiene un control de 3 puntos: además de los dos contactos para la alimentación (más y menos), hay una señal de apertura (menos) y otra de cierre (menos).
Aplicaciones
El actuador puede utilizarse para válvulas de bola y válvulas de mariposa con control de 0-90°. Las válvulas pueden ser de distintos materiales, como latón, plástico o acero (inoxidable). El actuador se puede montar en válvulas con brida ISO-5211 de tamaño F03, F04 o F05. Algunos ejemplos de aplicaciones habituales son los sistemas de calefacción, el riego, la automatización industrial, el suministro y el drenaje de agua, etc.
El par necesario para girar la válvula debe ser muy inferior al par máximo del actuador (40 Nm). Tenga en cuenta que el par de arranque de una válvula de bola es aproximadamente un 30% mayor que el par en funcionamiento. El medio, la temperatura, la presión y el periodo de inactividad influyen en el par necesario. Siga siempre las especificaciones del fabricante de la válvula.
Características importantes
- Tiempo de respuesta de sólo 8 segundos
- Robusta carcasa IP-67
- Alimentación 24V AC/DC
- Dos finales de carrera adicionales para la retroalimentación de posición
- ISO 5211 Forma de brida F03, F04 y F05

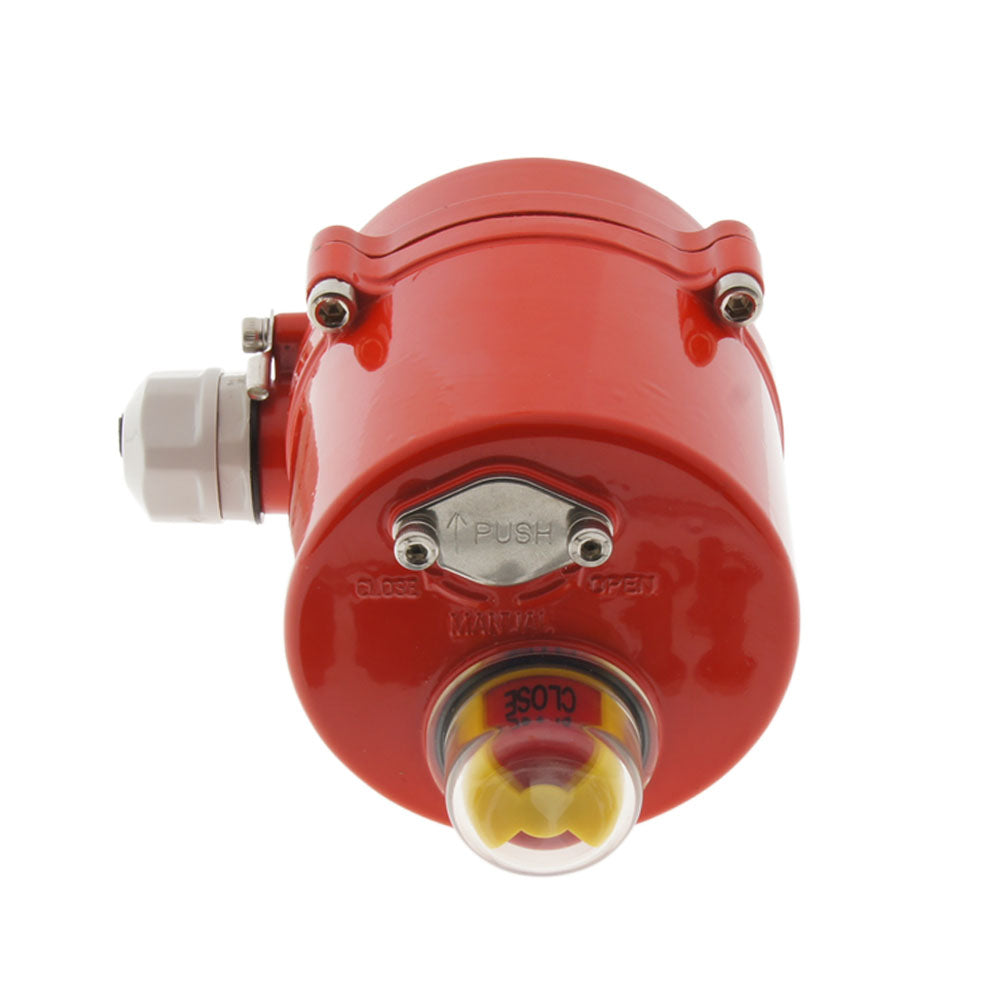

- Anulación manual
- Indicador visual de posición claro
- Pernos cautivos (los pernos no se salen de la carcasa durante el montaje).
Información técnica
Rango de funcionamiento
- Abrir/cerrar: 7s
- Par de apriete (máximo): 40Nm
- Gama: 0..90°
- Temperatura ambiente: -10..50 °C
- Grado de protección: IP67 (siempre que esté correctamente instalado)
Especificaciones eléctricas
- Voltaje: 24V DC o AC 50/60Hz (ajustable mediante interruptores)
- Nominal actual: 0.2A
- Pico actual: 1,2 A (con el par máximo)
- Ciclo de trabajo: S2 30min. (IEC 60034-1)
- Diagrama de cableado:
Dimensiones
- Altura: 130 mm (5,12")
- Longitud: 94 mm (3,70")
- Ancho: 88 mm (3,46")

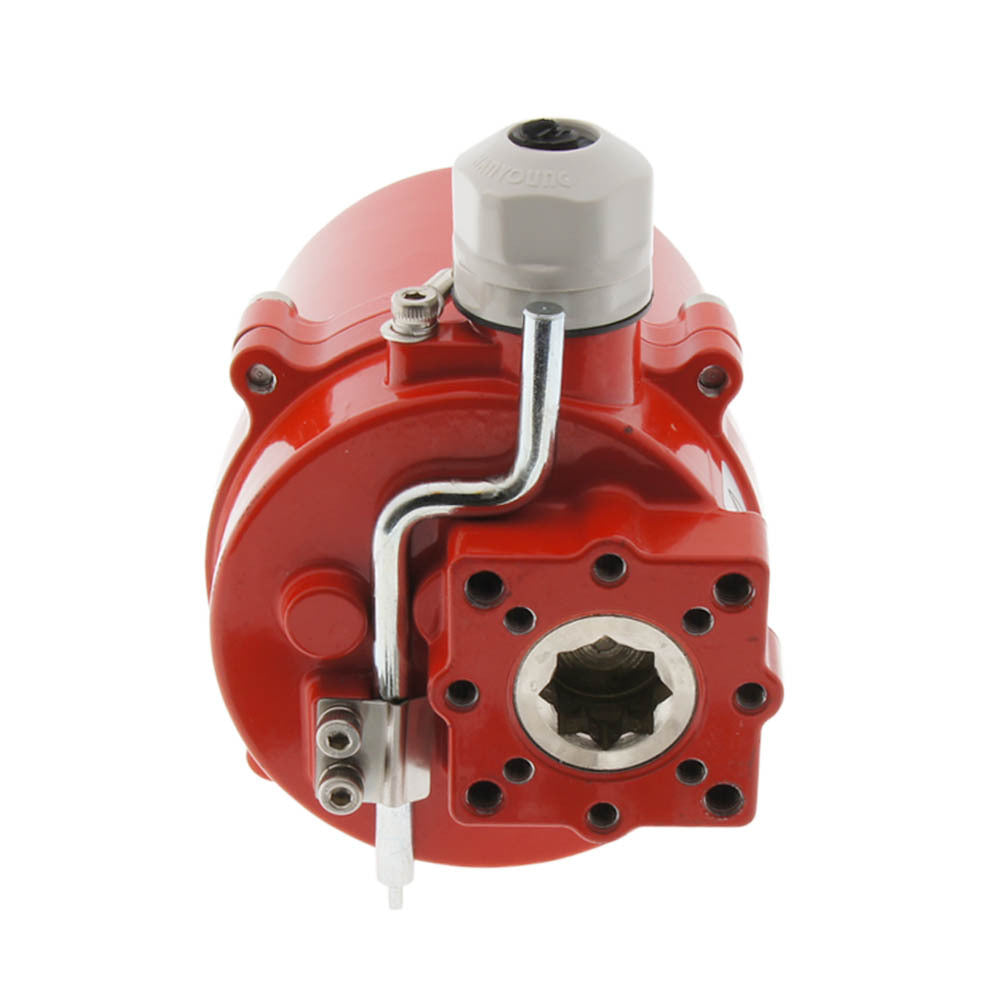

- Brida: ISO 5211 Tipo F03/F04/F05
- Eje de transmisión: 14x14mm (9 y 11 con inserciones incluidas)
En la caja
- Actuador AG-040-B (cable no incluido)

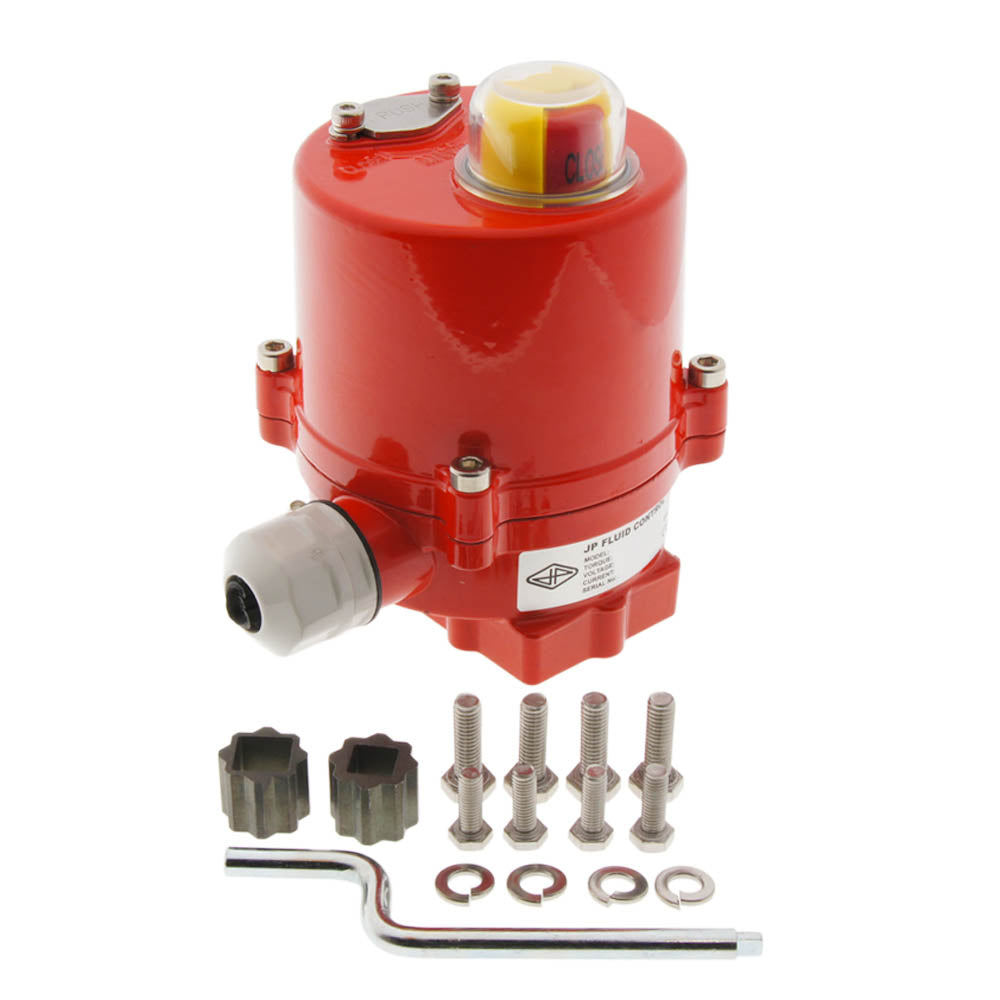

- Adaptador de eje de transmisión (9x9mm, 11x11mm)
- 4 tornillos M5x16mm y arandelas y arandelas elásticas (para la brida F03)
- 4 tornillos M6x16mm y arandelas y arandelas elásticas (para la brida F04 y F05)
