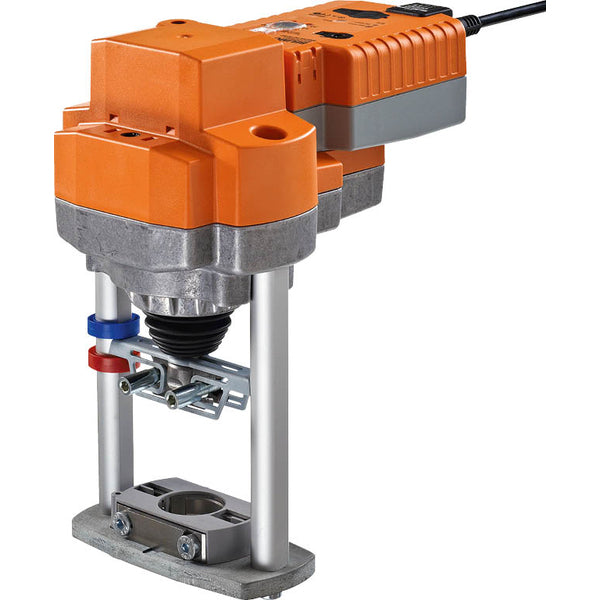

Actuador Belimo para Válvula de Globo a Prueba de Fallos 32mm Carrera 24VAC/DC 2000N BACnet/Modbus/MP-Bus IP54 150s AVK24A-MOD

Este actuador lineal eléctrico Belimo está diseñado para controlar válvulas de globo. La longitud de carrera es de 32 mm. El actuador proporciona una fuerza de 2000 N y puede abrir/cerrar la válvula en 150 segundos. Este actuador requiere una tensión de alimentación de 24 V CA/CC y tiene un indicador de posicionamiento visual para ver claramente la posición de la válvula. El actuador es compatible con los protocolos de comunicación BACnet MSTP/Modbus RTU/MP-Bus y requiere el producto ZTH EU para configurar la dirección del protocolo y vincular el actuador al sistema. Además, ZTH EU permite el ajuste de una señal de control analógica de 0-10V o 2-10V. El actuador posiciona simultáneamente la válvula a medida que se cargan los condensadores integrados. En caso de interrupción del suministro eléctrico, la válvula vuelve automáticamente a la posición de apertura/cierre utilizando la energía eléctrica almacenada. El actuador tiene una carcasa de plástico duradera y tiene una clasificación de protección IP54. Este actuador puede funcionar a temperaturas ambiente entre 0 y 50 °C (32 y 122 °F). El actuador se suministra con un cable de alimentación de 1 metro.

El actuador está equipado con protección contra sobrecargas, el actuador no necesita interruptores de límite y se detendrá automáticamente cuando se alcance el tope final. Durante la actuación, el interruptor de dirección de carrera cambia la dirección de funcionamiento en el funcionamiento normal. Sin embargo, no afecta la posición de fail-safe preestablecida. Es posible la anulación manual con un botón pulsador. El tren de engranajes se desacopla y el actuador se desacopla durante el tiempo que se presiona el botón. Los ajustes de carrera se pueden realizar utilizando una llave Allen de 5 mm insertada en la parte superior del actuador, con el vástago que se extiende al girar en sentido horario. El actuador se puede montar directamente en la válvula de globo utilizando mordazas de sujeción huecas de ajuste de forma y se puede girar 360° en el cuello de la válvula. El actuador mueve la válvula a la posición de funcionamiento deseada simultáneamente a medida que se cargan los condensadores integrados. Si se interrumpe el suministro eléctrico, la válvula se desplaza a la posición de fail-safe elegida utilizando la energía eléctrica almacenada. El actuador se suministra con una interfaz incorporada para BACnet MSTP, Modbus RTU y MP-Bus. Obtiene la señal de control digital del sistema de control y proporciona el estado actual. La configuración de fábrica predeterminada retrae el vástago del actuador. Al enviar combinaciones de válvula-actuador, la dirección de movimiento se establece en función del punto de cierre de la válvula. Los actuadores de condensador requieren un período de pre-carga para llevar los condensadores a un nivel de voltaje utilizable. Esto garantiza que, en caso de una falla de energía, el actuador pueda moverse desde su posición actual a la posición de fail-safe en cualquier momento. La posición de fail-safe del mando giratorio permite ajustar la posición de fail-safe preferida. El rango de ajuste se basa en la altura máxima de carrera del actuador. En caso de una falla de energía, el actuador se mueve a la posición de fail-safe elegida considerando un tiempo de puenteo preestablecido de 2 segundos. Después de la entrega de fábrica, el actuador está completamente descargado y requiere aproximadamente 20 segundos de pre-carga antes de la configuración inicial para alcanzar el nivel de voltaje necesario en los condensadores.

Ventajas:

• El actuador está equipado con una función de fail-safe
• Actuador modulante con bus de campo o una señal de 0-10 V/2-10 V
• Anulación manual
• El actuador está protegido contra sobrecargas
• Indicador de posición visual

Desventajas:

• Se necesita el producto ZTH EU (no incluido) para configurar la dirección del protocolo y vincular el actuador al sistema
• El tiempo de apertura/cierre de 150 s es lento para algunas aplicaciones
