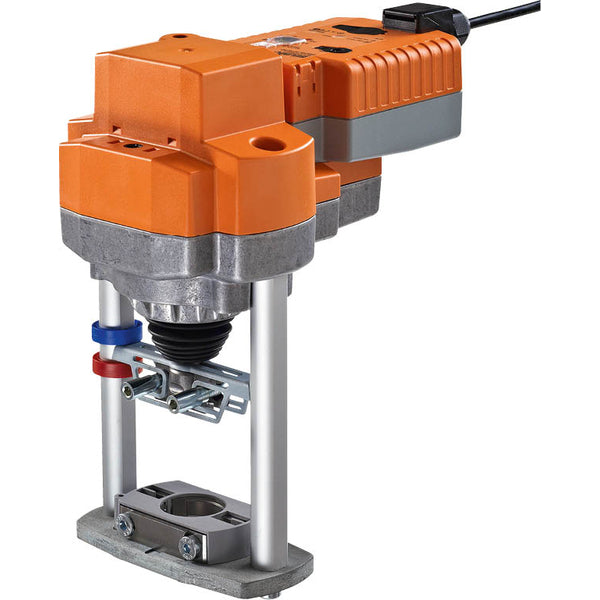

Actuador Belimo Para Válvula De Globo 0-10/2-10V Prueba De Fallos 32mm Carrera 24VAC/DC 2000N IP54 Terminales Cable 150s AVK24A-MP-TPC

Este actuador eléctrico lineal Belimo está diseñado para controlar válvulas de globo. La longitud de la carrera es de 32 mm. El actuador proporciona una fuerza de 2000 N y puede abrir/cerrar la válvula en 150 segundos. Este actuador requiere una tensión de alimentación de 24 V CA/CC y dispone de un indicador visual de posición para ver claramente la posición de la válvula. El actuador utiliza el protocolo de comunicación MP-Bus y proporciona retroalimentación de posición en el rango de 0-10 V o 2-10 V, lo que permite un control preciso y una supervisión exacta de su posición dentro del rango de tensión especificado. El actuador posiciona simultáneamente la válvula mientras se cargan los condensadores integrados. En caso de interrupción del suministro eléctrico, la válvula vuelve automáticamente a la posición de apertura/cierre utilizando la energía eléctrica almacenada. El actuador tiene una carcasa de plástico resistente y un grado de protección IP54. Este actuador puede funcionar a temperaturas ambiente entre 0 y 50 °C (32 y 122 °F). El actuador se conecta al control de alimentación mediante los terminales con cable. El actuador se suministra con un cable de alimentación de 1 metro.

El actuador está equipado con protección de sobrecarga, el actuador no necesita finales de carrera y se detendrá automáticamente cuando se alcance el tope final. Durante el accionamiento, el interruptor del sentido de la carrera alterna el sentido de la marcha en funcionamiento normal. Sin embargo, no afecta a la posición de seguridad preestablecida. La anulación manual es posible con un pulsador. El tren de engranajes se desacopla y el actuador se desacopla mientras se pulsa el botón. El ajuste de la carrera se puede realizar con una llave hexagonal de 5 mm insertada en la parte superior del accionamiento, con el vástago extendiéndose al girar en el sentido de las agujas del reloj. El actuador puede montarse directamente en la válvula de globo mediante mordazas de sujeción huecas y puede girar 360° en el cuello de la válvula. El actuador se conecta mediante una señal de control estándar de 0-10 V. El actuador recibe su señal de control digital del controlador superior a través del MP-Bus y se desplaza a la posición definida. La conexión U sirve como interfaz de comunicación y no proporciona una tensión de medición analógica. El actuador mueve la válvula a la posición de funcionamiento deseada simultáneamente a la carga de los condensadores integrados. Si se interrumpe el suministro eléctrico, la válvula se desplaza a la posición de seguridad elegida utilizando la energía eléctrica almacenada. Por defecto, el vástago entra al accionamiento. Cuando se envían combinaciones de válvula y actuador, la dirección del movimiento se establece en función del punto de cierre de la válvula. Los actuadores de condensador requieren un periodo de precarga para que los condensadores alcancen un nivel de tensión utilizable. Esto garantiza que, en caso de fallo de alimentación, el actuador pueda pasar de su posición actual a la posición de seguridad en cualquier momento. La posición de seguridad del mando giratorio permite ajustar la posición de seguridad preferida. El rango de ajuste se basa en la altura de carrera máxima del actuador. En caso de fallo de alimentación, el actuador se desplaza a la posición de seguridad elegida teniendo en cuenta un tiempo de puenteo ajustado en fábrica de 2 segundos. Después de la entrega en fábrica, el actuador está totalmente descargado y requiere unos 20 segundos de precarga antes de la configuración inicial para alcanzar el nivel de tensión necesario en los condensadores.

Pros

• El actuador está equipado con una función a prueba de fallos
• Actuador modulante con una señal de control de 0-10 V/2-10 V
• Anulación manual
• El actuador está protegido contra sobrecargas
• Montaje directo sencillo
• Indicador visual de posición

Contras

• El tiempo de apertura/cierre de 150 s es lento para algunas aplicaciones
