Actuador Fail-Safe 24 V AC/DC 20Nm BACnet IP/Modbus TCP IP40 Belimo

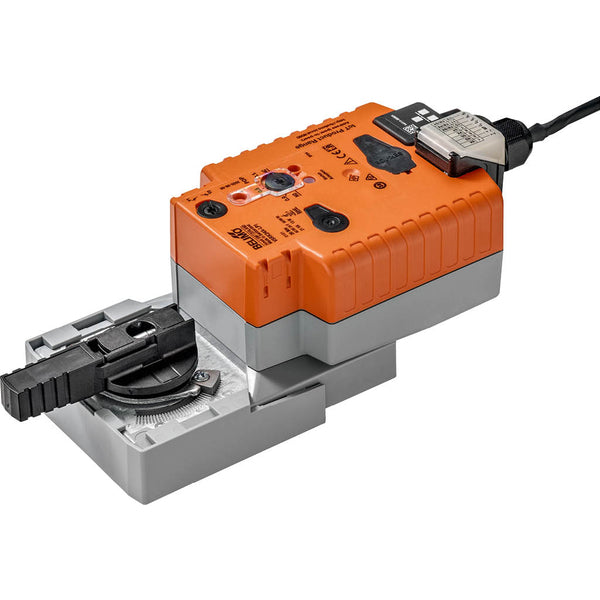

Este actuador eléctrico Belimo está diseñado para controlar válvulas de cuarto de vuelta. El actuador entrega un par de 20 Nm y puede abrir/cerrar la válvula en 90 segundos. Este actuador requiere una tensión de alimentación de 24 V CA/CC y dispone de un indicador visual de posición para ver claramente la posición de la válvula. El actuador dispone de control BACnet IP/Modbus TCP, lo que permite una comunicación versátil y la interoperabilidad con otros sistemas para un control y unas capacidades de supervisión racionalizados. El actuador posiciona simultáneamente la válvula mientras se cargan los condensadores integrados. En caso de interrupción del suministro eléctrico, la válvula vuelve automáticamente a la posición de apertura/cierre utilizando la energía eléctrica almacenada. El actuador tiene una carcasa de plástico resistente y un grado de protección IP40. Este actuador puede funcionar a temperaturas ambiente de entre -30 y 50 °C (-22 y 122 °F). El actuador se suministra con un cable de alimentación de 1 metro.

El actuador está equipado con protección de sobrecarga, el actuador no necesita finales de carrera y se detendrá automáticamente cuando se alcance el tope final. La válvula puede accionarse manualmente y fijarse en cualquier posición mediante una manivela. El desbloqueo puede hacerse manual o automáticamente aplicando la tensión de funcionamiento. La adaptación puede activarse manualmente pulsando el botón "Adaptación". Los dos topes finales mecánicos se detectan durante la adaptación (todo el rango de ajuste). A continuación, el actuador se desplaza a la posición definida por la señal de control. El actuador puede montarse directamente en la válvula de bola mediante un solo tornillo. La orientación de montaje con respecto a la válvula de bola puede elegirse en incrementos de 90°. El ángulo de rotación puede ajustarse con topes mecánicos. Los datos registrados (registro de datos integrado durante 13 meses) pueden utilizarse con fines analíticos. Los archivos CSV pueden descargarse a través de un navegador web. Los actuadores de condensador requieren un periodo de precarga para que los condensadores alcancen un nivel de tensión utilizable. Esto garantiza que, en caso de fallo de alimentación, el actuador pueda pasar de su posición actual a la posición de seguridad en cualquier momento. La posición de seguridad del mando giratorio permite ajustar la posición de seguridad preferida. En caso de corte de corriente, el actuador se desplaza a la posición de seguridad seleccionada, teniendo en cuenta el tiempo de puenteo de 2 segundos ajustado de fábrica. Después de la entrega en fábrica, el actuador está totalmente descargado y requiere unos 20 segundos de precarga antes de la configuración inicial para alcanzar el nivel de tensión necesario en los condensadores.

Pros

• El actuador está equipado con una función a prueba de fallos
• Anulación manual
• El actuador está protegido contra sobrecargas
• Montaje directo sencillo
• Indicador visual de posición

Contras

• El tiempo de apertura/cierre de 90 s es lento para algunas aplicaciones
