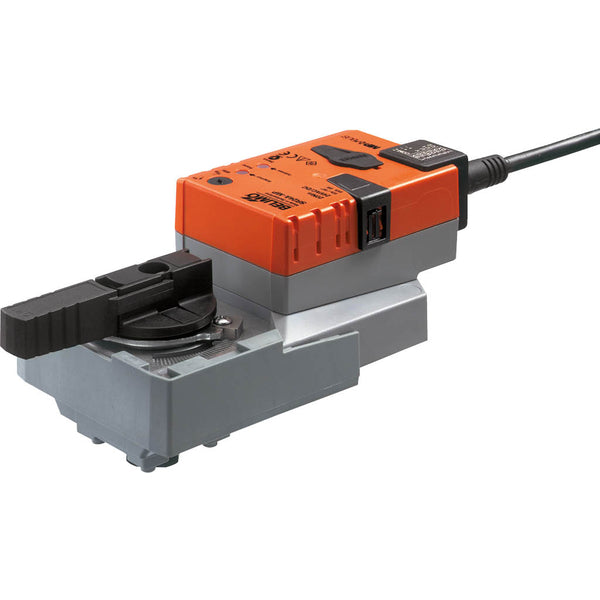

Actuador Belimo 0-10/2-10V 24VAC/DC 20Nm IP54 90s SR24A-MP

Este actuador eléctrico Belimo está diseñado para controlar válvulas de cuarto de vuelta. El actuador entrega un torque de 20 Nm y puede abrir/cerrar la válvula en 90 segundos. Este actuador requiere una tensión de alimentación de 24 V CA/CC y tiene un indicador de posicionamiento visual para ver claramente la posición de la válvula. El actuador utiliza el protocolo de comunicación MP-Bus y proporciona retroalimentación de posición en el rango de 0-10 V o 2-10 V, lo que permite un control preciso y un monitoreo preciso de su posición dentro del rango de voltaje especificado. El actuador tiene una carcasa de plástico duradera y tiene una clasificación de protección IP54. Este actuador puede operar a temperaturas ambiente entre -30 y 50 °C (-22 y 122 °F). El actuador viene con un cable de alimentación de 1 metro.

El actuador está equipado con protección contra sobrecargas, el actuador no necesita interruptores de límite y se detendrá automáticamente cuando se alcance el tope final. La anulación manual es posible mediante un pulsador, que desacopla el tren de engranajes mientras se pulse el botón o permanezca bloqueado. El actuador se puede montar directamente en la válvula de bola con un solo tornillo. La orientación de montaje con respecto a la válvula de bola se puede elegir en incrementos de 90°. El actuador se conecta con una señal de control de 0-10 V y se mueve a la posición definida por la señal. La medición de voltaje se emplea tanto para mostrar visualmente la posición de la válvula dentro del rango de 0.5% a 100% como una señal de control para otros actuadores. En la operación de bus, el actuador recibe su señal de control digital del controlador de nivel superior a través del MP-Bus y se mueve a la posición definida. La conexión U sirve como interfaz de comunicación sin proporcionar una tensión de medición analógica. El ángulo de rotación se puede ajustar con topes extremos mecánicos.

Pros

• Actuador modulador con una señal de control de 0-10 V/2-10 V
• Anulación manual
• El actuador está protegido contra sobrecargas
• Montaje directo sencillo
• Indicador visual de posición

Contras

• El tiempo de apertura/cierre de 90 s es lento para algunas aplicaciones
