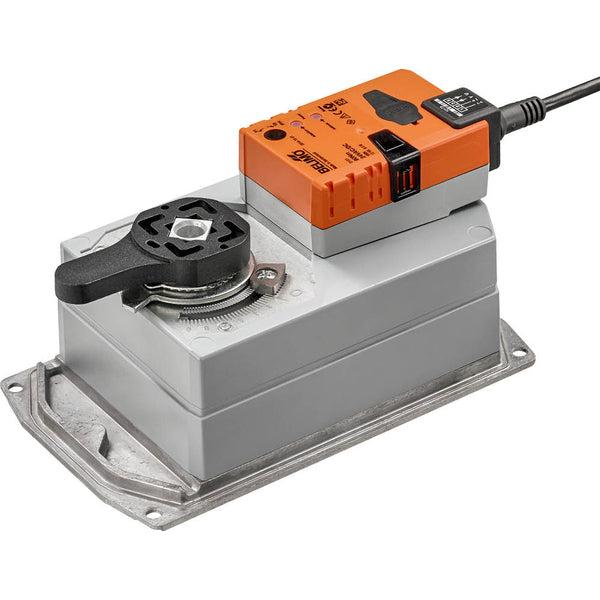

Actuador Belimo 2-10V 24VAC/DC 90Nm IP54 150s F05 DR24A-SR-5

Este actuador eléctrico Belimo está diseñado para controlar válvulas de cuarto de vuelta. El actuador entrega un par de 90 Nm y puede abrir/cerrar la válvula en 150 segundos. Este actuador requiere una tensión de alimentación de 24 V CA/CC y dispone de un indicador visual de posición para ver claramente la posición de la válvula. El actuador está configurado con un tipo de control de 2-10 V y ofrece retroalimentación de posición, lo que garantiza un control preciso de su funcionamiento y una supervisión exacta de su posición dentro del rango de tensión designado. El actuador se monta en una válvula de cuarto de vuelta con bridas ISO 5211 F05. El actuador tiene una carcasa de plástico resistente y un grado de protección IP54. Este actuador puede funcionar a temperaturas ambiente de entre -30 y 50 °C (-22 y 122 °F). El actuador se suministra con un cable de alimentación de 1 metro.

El actuador está equipado con protección de sobrecarga, el actuador no necesita finales de carrera y se detendrá automáticamente cuando se alcance el tope final. Debido a su característica de par no lineal, el actuador sólo es adecuado para válvulas de mariposa y no para otras válvulas. La anulación manual es posible mediante un pulsador, que desacopla el tren de engranajes mientras el pulsador esté pulsado o permanezca bloqueado. El actuador puede montarse directamente en la válvula de mariposa. La orientación de montaje con respecto a la válvula de mariposa puede elegirse en incrementos de 90°. El actuador puede controlarse con una señal de control estándar de 0-10 V y se desplaza a la posición dictada por la señal de control. La medición de la tensión se emplea tanto para mostrar visualmente la posición de la válvula dentro del rango de 0,5% a 100% como señal de control para otros actuadores. El ángulo de rotación puede ajustarse con topes finales mecánicos.

Pros

• El actuador puede montarse en la válvula mediante la brida ISO 5211 F05
• Actuador modulante con una señal de control de 2-10 V
• Anulación manual
• El actuador está protegido contra sobrecargas
• Montaje directo sencillo
• Indicador visual de posición

Contras

• Sólo puede utilizarse para válvulas de mariposa
• El tiempo de apertura/cierre de 150 s es lento para algunas aplicaciones
