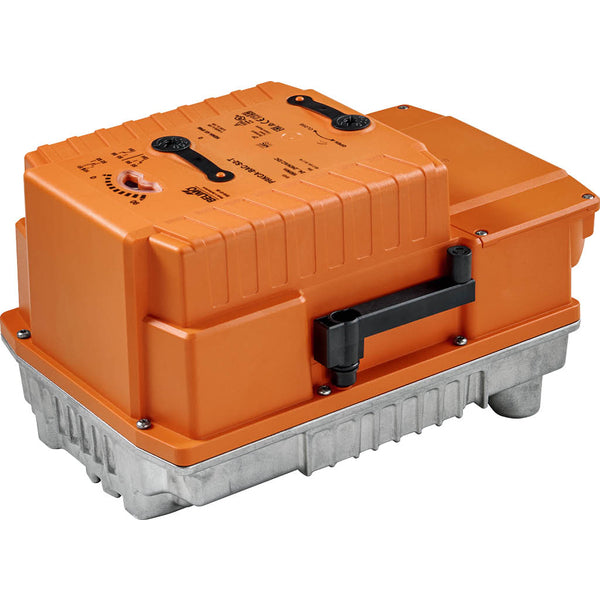

Actuador Belimo A Prueba De Fallos 24-125VDC / 24-240VAC 160Nm IP67 Terminal 2xSPDT 35s F07 PRKCA-BAC-S2-T

Este actuador eléctrico Belimo está diseñado para controlar válvulas de cuarto de vuelta. El actuador entrega un par de 160 Nm y puede abrir/cerrar la válvula en 35 segundos. Este actuador requiere una tensión de alimentación de 24-125 V CC / 24-240 V CA y dispone de un indicador visual de posición para ver claramente la posición de la válvula. El actuador dispone de control de apertura/cierre de 3 puntos, es compatible con los protocolos de comunicación BACnet MSTP/Modbus RTU/MP-Bus y proporciona retroalimentación de posición precisa en el rango de 0-10 V o 2-10 V, lo que garantiza un control preciso y sensible en diversas aplicaciones. El actuador posiciona simultáneamente la válvula mientras se cargan los condensadores integrados. En caso de interrupción del suministro eléctrico, la válvula vuelve automáticamente a la posición de apertura/cierre utilizando la energía eléctrica almacenada. El actuador se monta en una válvula de cuarto de vuelta con bridas ISO 5211 F07. El actuador tiene una carcasa de plástico resistente y un grado de protección IP67. Este actuador puede funcionar a temperaturas ambiente de entre -30 y 50 °C (-22 y 122 °F). El actuador está equipado con 2 interruptores auxiliares SPDT. Se puede conectar fácilmente un cable de alimentación a través del bloque de terminales.

Un calentador interno evita la condensación. El calefactor incorporado se enciende y apaga automáticamente gracias al sensor de temperatura y humedad integrado.

La válvula puede accionarse manualmente mediante una manivela. El desbloqueo manual se realiza retirando la manivela.

El actuador está equipado con protección de sobrecarga, el actuador no necesita finales de carrera y se detendrá automáticamente cuando se alcance el tope final. Para el control convencional con una señal de control analógica, se puede utilizar BACnet o Modbus para la retroalimentación de posición comunicativa. El actuador puede montarse directamente en la válvula de mariposa. La orientación de montaje con respecto a la válvula de mariposa puede elegirse en incrementos de 90°. El actuador es apto para su uso en exteriores y está protegido contra la radiación UV, la suciedad/polvo, la lluvia/nieve y la humedad del aire. Los ajustes de fábrica se adaptan a las aplicaciones más comunes. La parametrización mediante Near Field Communication (NFC) requiere la aplicación Belimo Assistant App, que simplifica la puesta en servicio y ofrece varias opciones de diagnóstico. La herramienta de servicio ZTH EU ofrece diversas opciones de diagnóstico y ajuste. Los actuadores de condensador requieren un periodo de precarga para que los condensadores alcancen un nivel de tensión utilizable. Esto garantiza que, en caso de fallo de alimentación, el actuador pueda pasar de su posición actual a la posición de seguridad en cualquier momento. La posición de seguridad preferida (0-100%) puede ajustarse mediante la aplicación "Belimo Assistant App" o ZTH EU. El ajuste se refiere siempre a la gama de ángulos de giro adaptada. En caso de fallo de alimentación, el actuador se desplaza a la posición de seguridad seleccionada. Después de la entrega en fábrica, el actuador está totalmente descargado y requiere unos 20 segundos de precarga antes de la configuración inicial para alcanzar el nivel de tensión necesario en los condensadores.

Pros

• El actuador puede montarse en la válvula mediante la brida ISO 5211 F07
• El actuador está equipado con una función a prueba de fallos
• El actuador tiene el 2 x spdt interruptores auxiliares
• Actuador modulante con una señal de control de 0-10 V/2-10 V/4-20 MA
• Anulación manual
• El actuador está protegido contra sobrecargas
• Montaje directo sencillo
• Indicador visual de posición
• El actuador es apto para su uso en exteriores
• Un calentador interno evita la acumulación de condensación

Contras

• El tiempo de apertura/cierre de 35 s es lento para algunas aplicaciones
