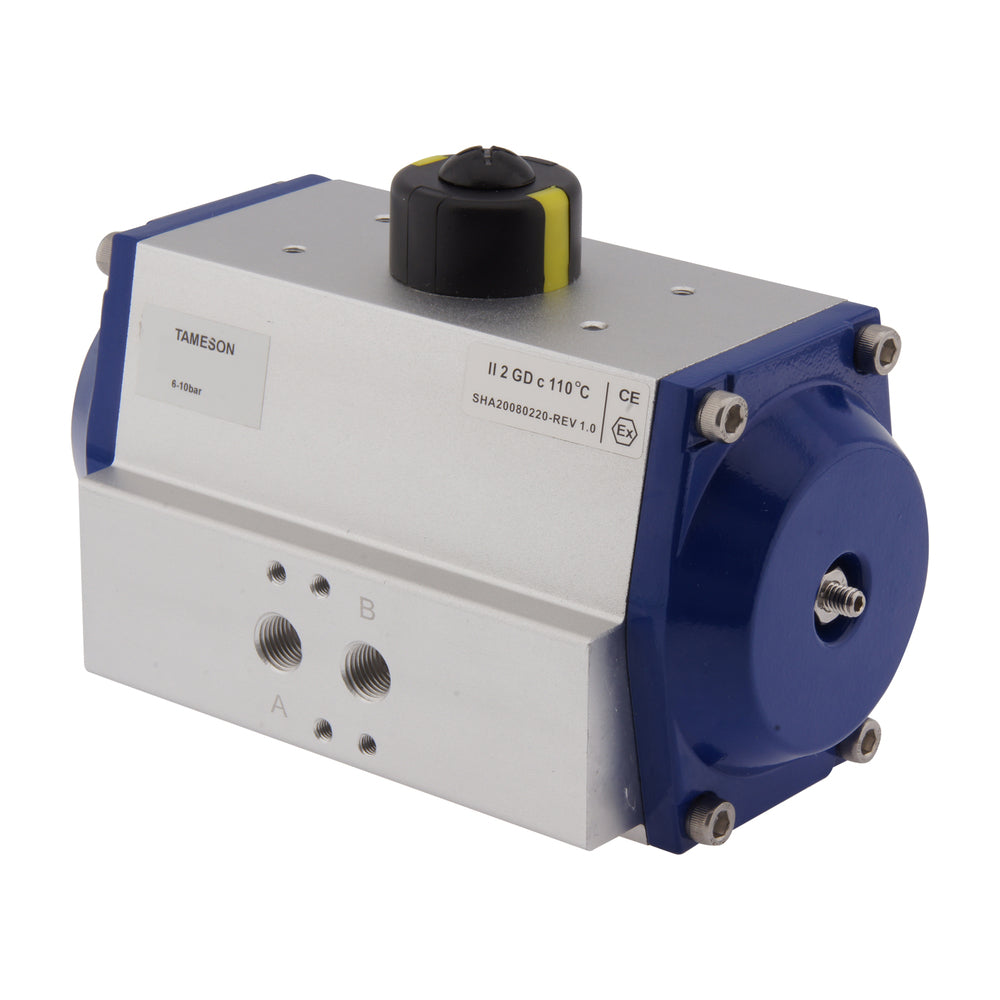

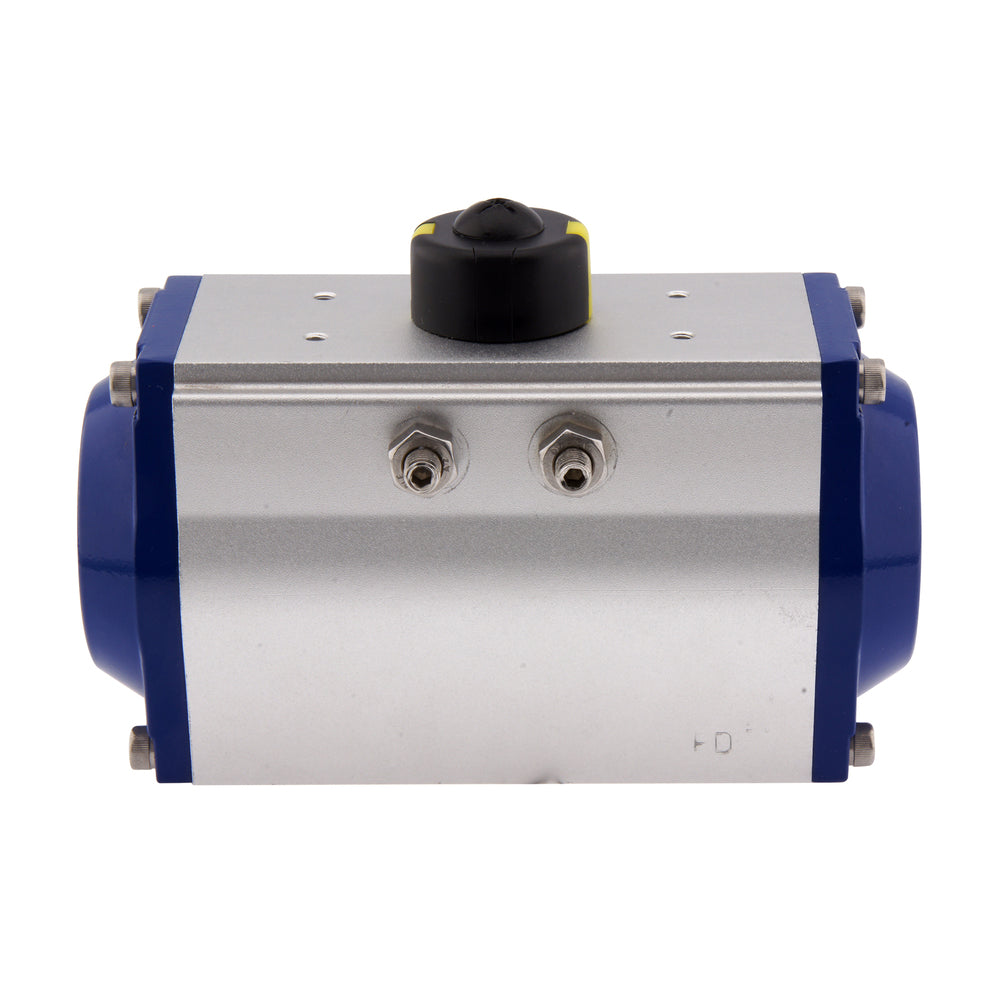

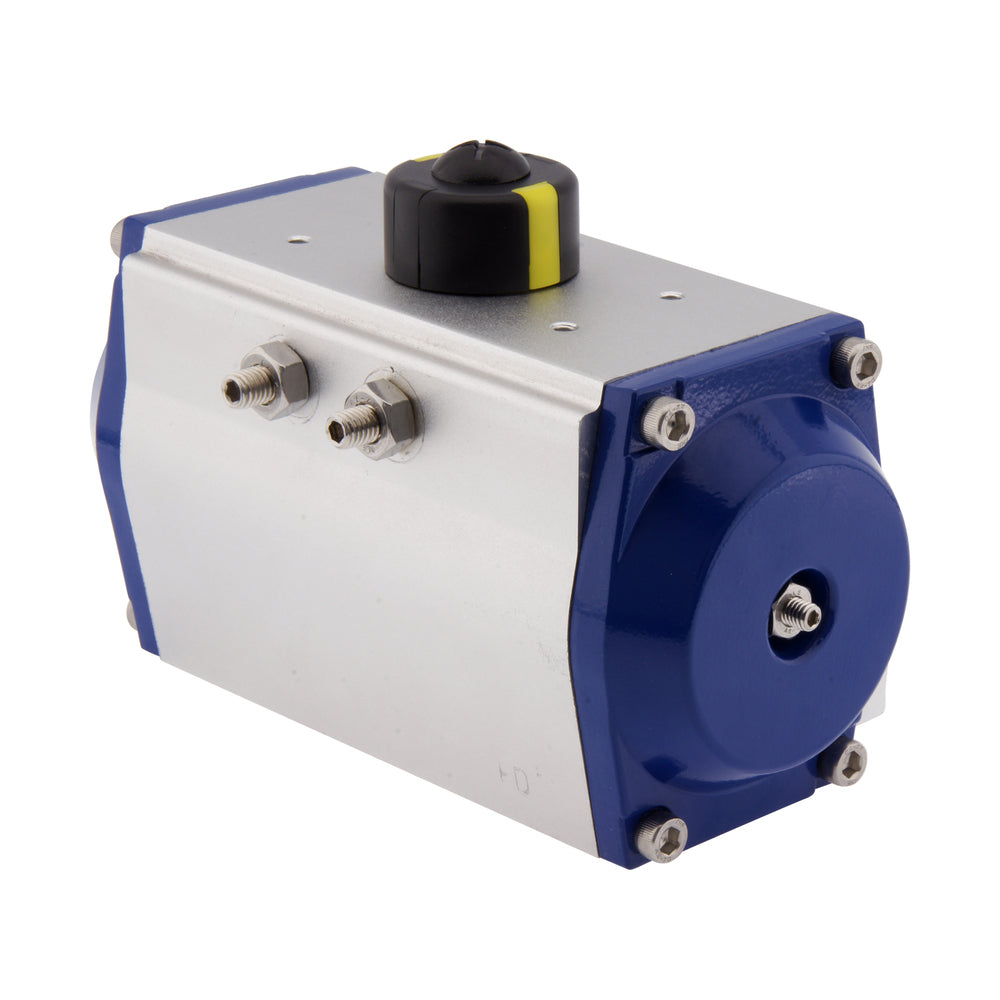

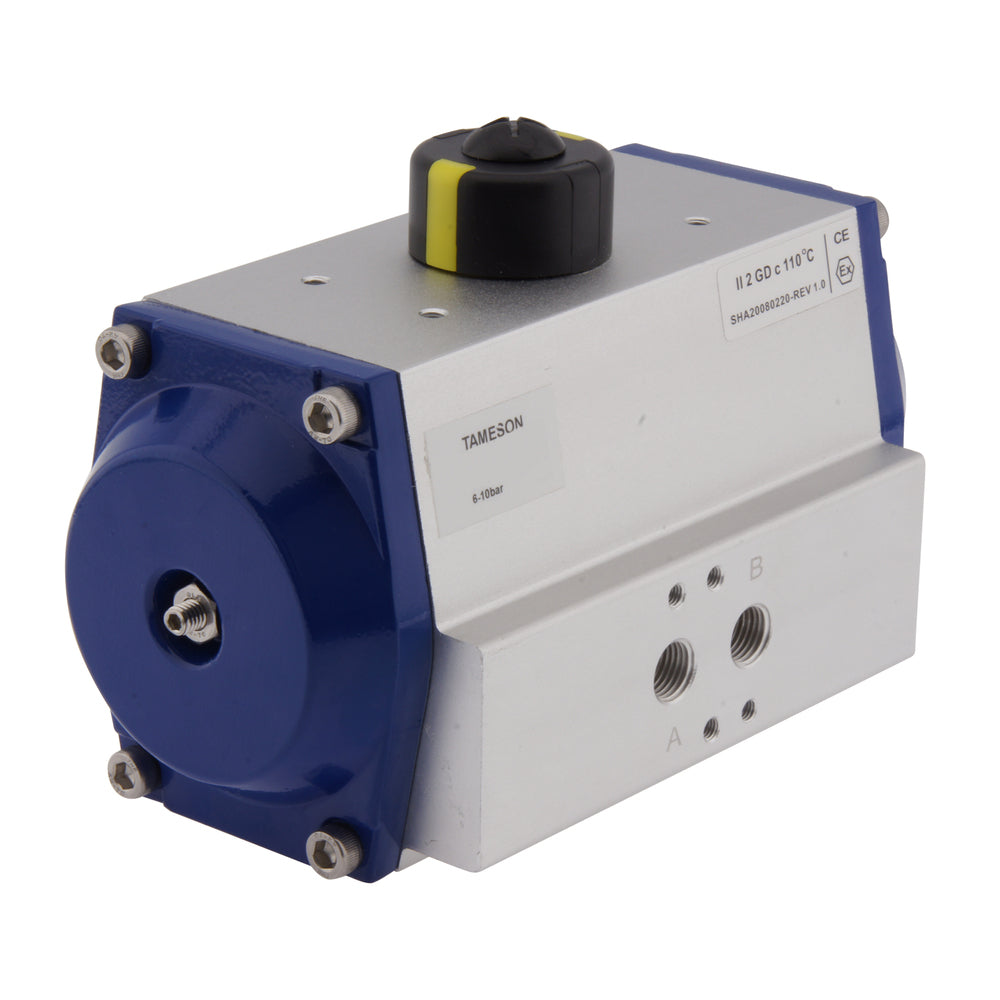

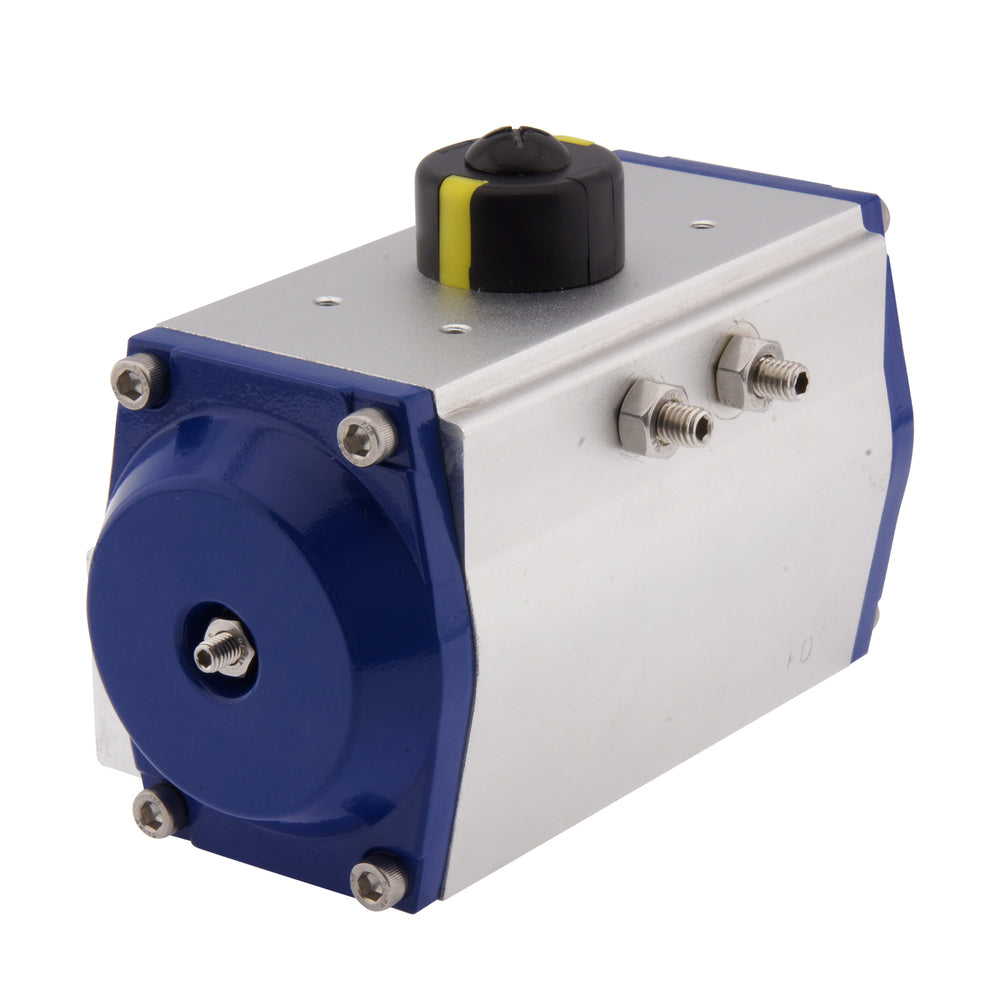

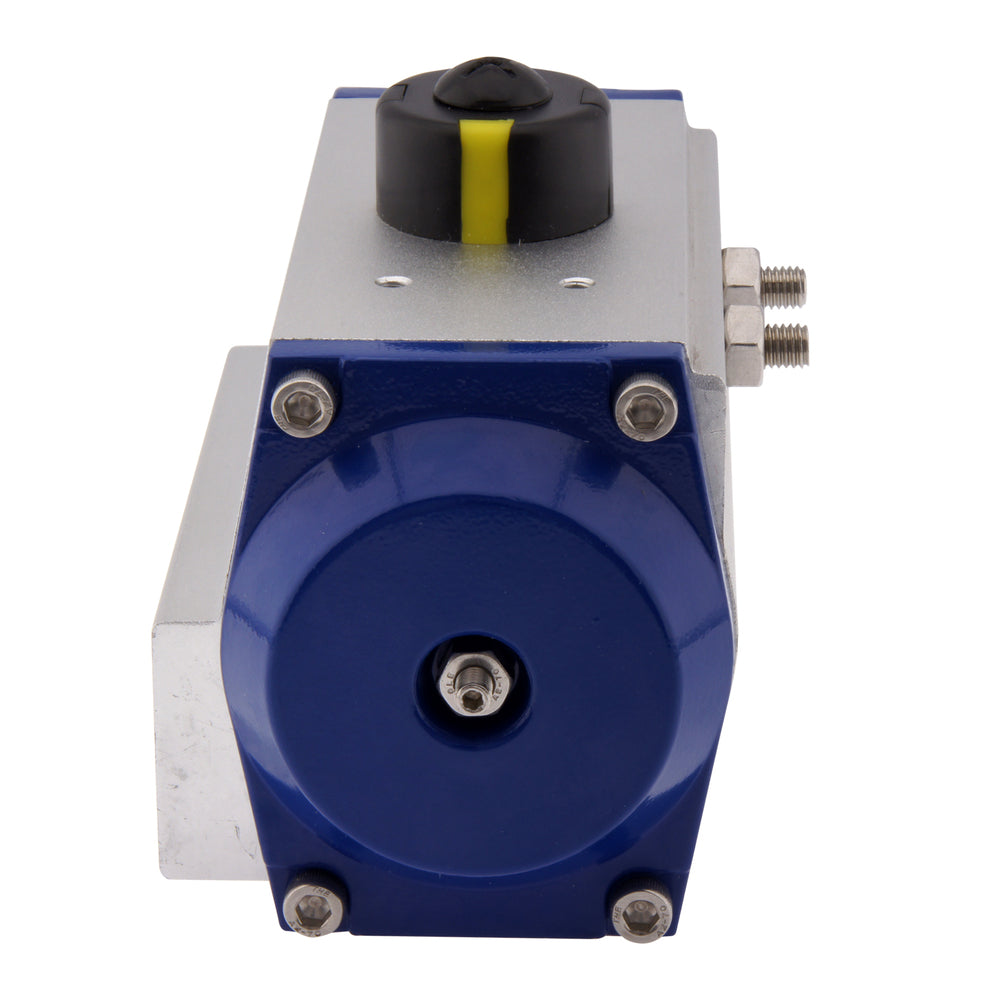

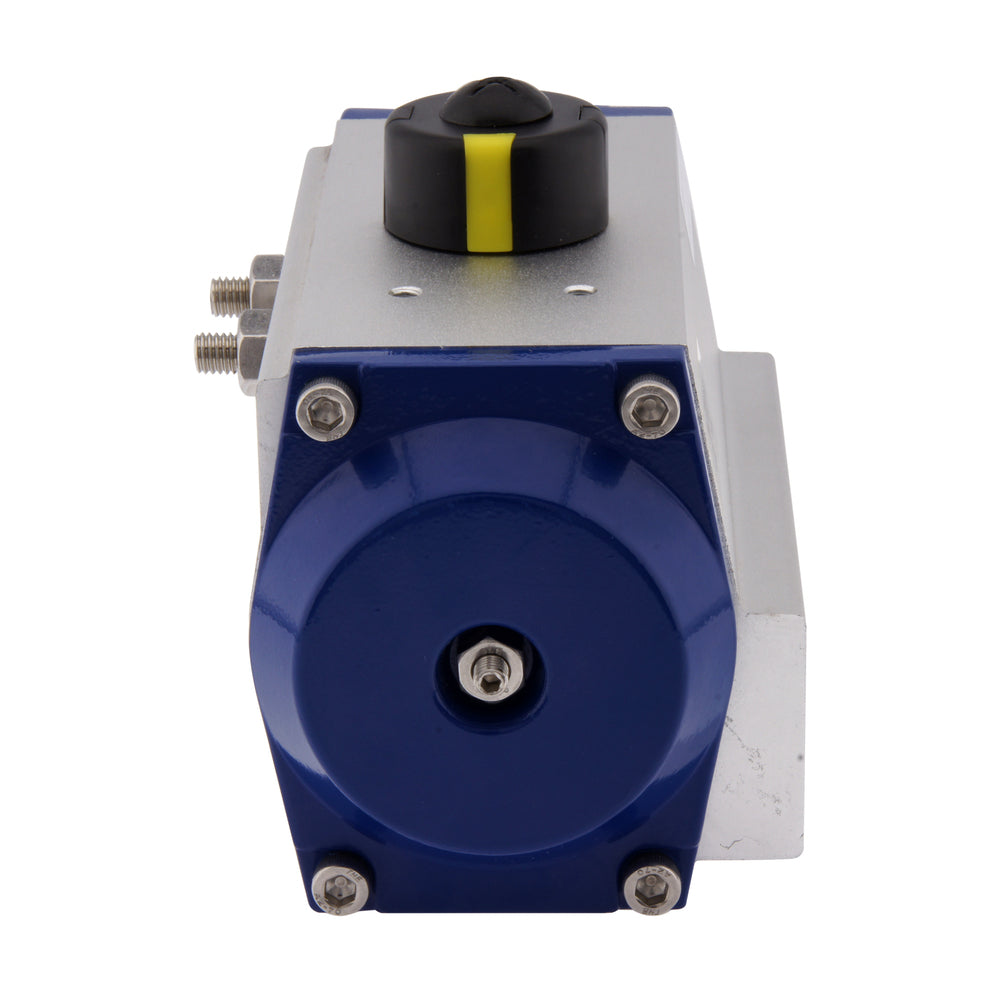

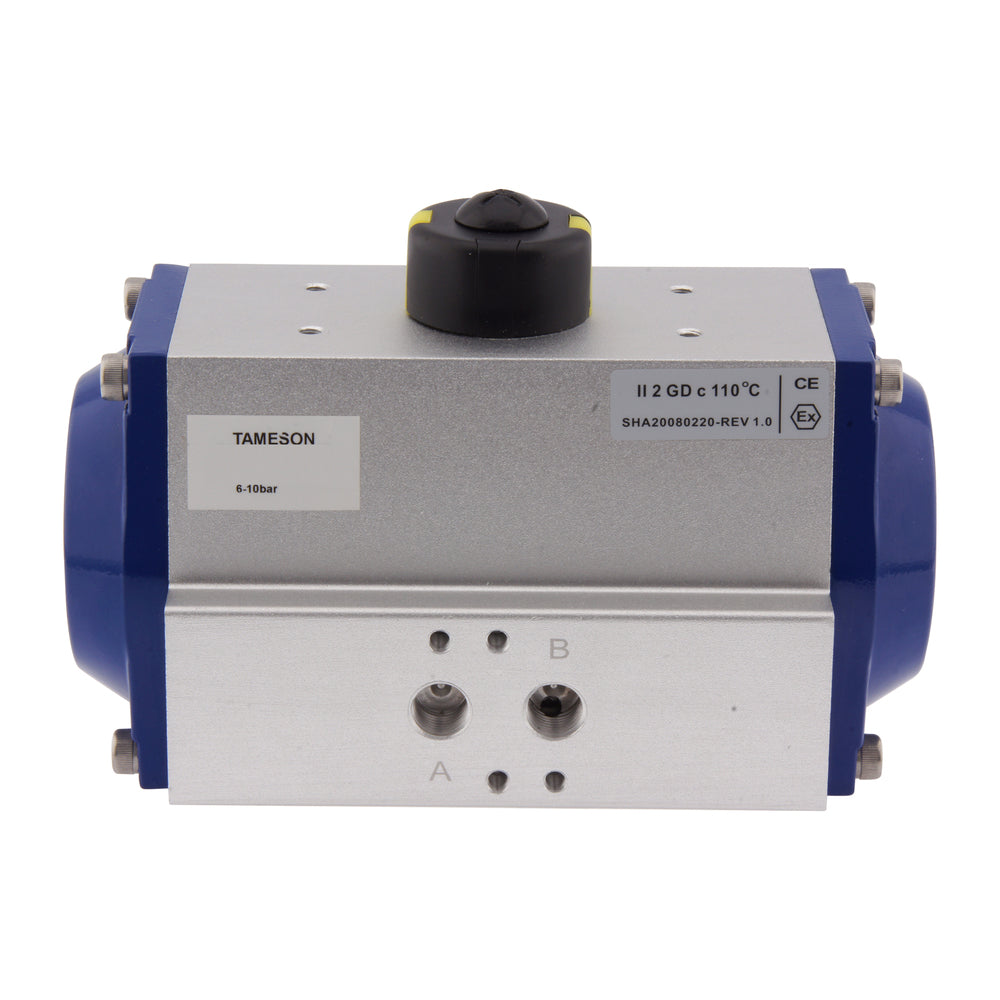

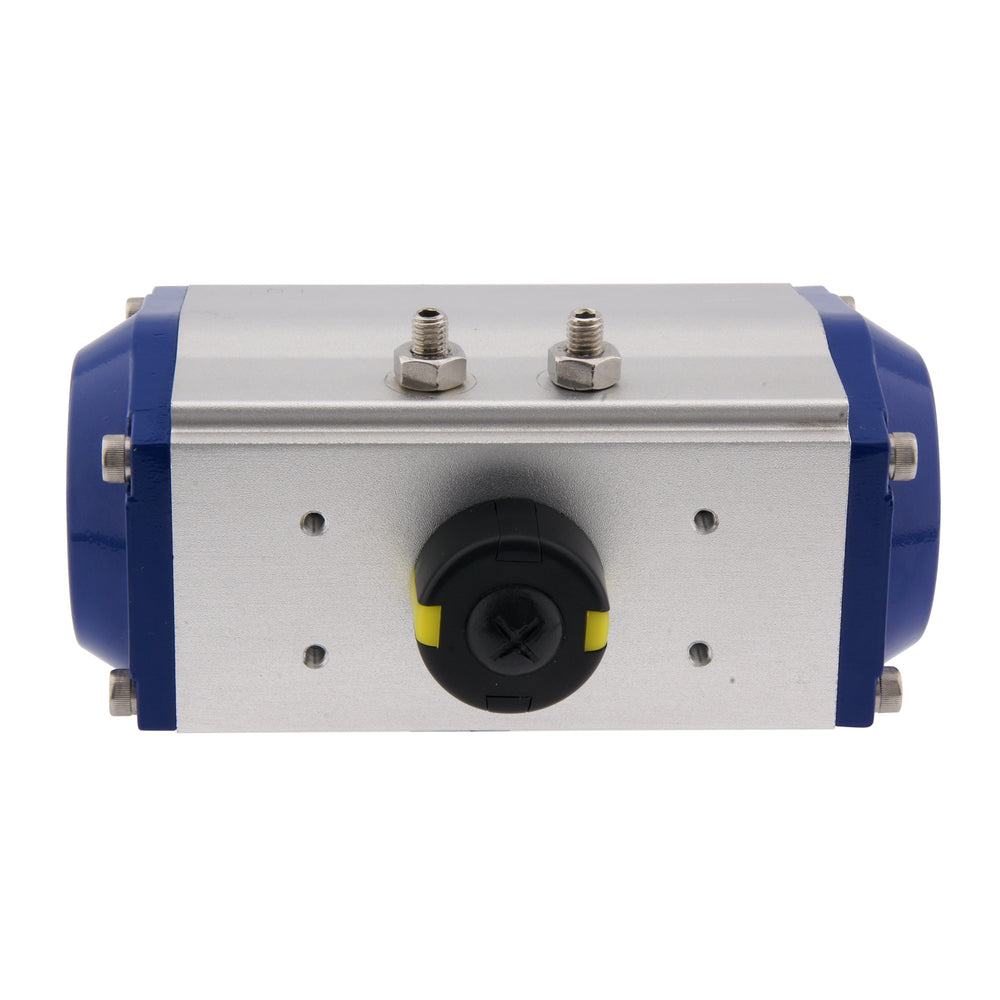

Actuador Neumático Apertura por Muelle 20Nm ISO 5211 F07 14 mm PAL 012

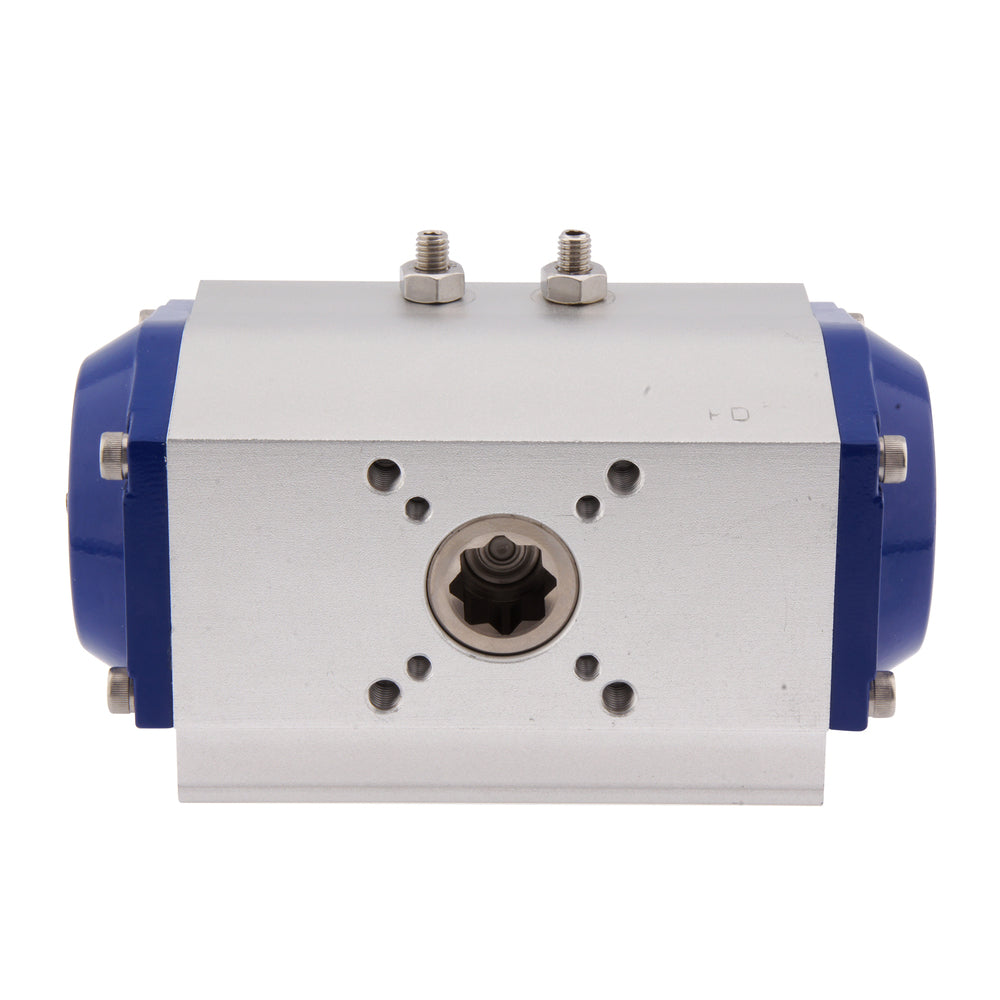

Añadir un actuador neumático a una válvula de bola o mariposa de cuarto de vuelta permite controlarlas a distancia con aire comprimido para aumentar la automatización del sistema. Los actuadores neumáticos son una solución fiable para controlar válvulas de mayor tamaño con un coste de inversión relativamente bajo. Estas válvulas suelen tener una brida de montaje ISO 5211, por lo que están preparadas para un actuador. Este actuador es compatible con las válvulas ISO 5211 F07 y tiene una conexión en estrella de 14 mm para ejes de transmisión cuadrados. El tamaño del eje puede reducirse utilizando adaptadores. Compruebe detenidamente la ficha tecnica y las dimensiones de la brida de su válvula, ya que existen muchas variantes en el mercado. Este actuador genera 20 Nm de par a 6 bar, pero tiene una ventana de presión de control de 6-10 bar para aumentar/disminuir el par. El actuador se abre por muelle de simple efecto para ahorrar aire comprimido y vuelve automáticamente a la posición inicial en caso de perdida de aire o energía. Está diseñado con una cremallera de aluminio fiable y un piñón de funcionamiento rot acional. El uso de válvulas de mariposa en los puertos de salida (despues de la electroválvula) permite ajustar la velocidad de rotación. Estos actuadores son duraderos con una carcasa de aluminio anodizado y una cubierta de aluminio. Gracias a la junta de NBR, el rango de temperatura es de -20°C a 80°C. El actuador tiene puertos G 1/4 de pulgada para el suministro y retorno de aire. Recomendamos montar una electroválvula Namur de 1/4 de pulgada directamente en el actuador para controlar el suministro de aire. Tenga en cuenta que 1/4 se refiere al tamaño Namur de la válvula, no al tamaño del puerto. Además, se puede montar una caja de control de posición o de final de carrera en la parte superior del actuador de acuerdo con VDI/VDE 3845. El actuador cuenta con la certificación ATEX (EX II 2GD c), por lo que puede utilizarse en entornos potencialmente explosivos.

Pros

• La válvula de simple efecto conserva el aire comprimido y vuelve a su posición inicial en caso de perdida de aire o de energía.
• Adecuado para la mayoría de las válvulas de cuarto de vuelta con ISO 5211 F07.
• Posibilidad de montar directamente una electroválvula Namur para reducir los racores y los tubos.
• Junta FKM opcional para aumentar la temperatura máxima.
• Certificado ATEX (EX II 2GD c) para entornos explosivos.
• Apertura y cierre rápidos.
• El indicador mecánico de la parte superior muestra la posición de la válvula.
• Puede equiparse con una caja de final de carrera.

Contras

• Los actuadores de simple efecto ofrecen menos control que los de doble efecto.
• Requiere un sistema de aire comprimido y una electroválvula para controlar el suministro de aire.
• El consumo de energía es superior al de los actuadores electricos.

Serie PAL

Los actuadores neumáticos PAL de cuarto de vuelta permiten controlar válvulas de bola o de mariposa con aire comprimido. Ofrecen una solución fiable y robusta para automatizar válvulas de mayor tamaño con un coste de inversión inferior al de los actuadores electricos. Se montan en válvulas de cuarto de vuelta con brida superior ISO 5211 (de F03 a F12). Con 8 tamaños de cuerpo diferentes, generan una gama de par de 4,5 Nm a 802 Nm a 6 bar. Diseñados con un fiable funcionamiento rotativo de cremallera y piñón de aluminio y diseñados para ser de simple efecto (apertura o cierre por muelle) o de doble efecto para un mayor control. Estos actuadores son duraderos, con una carcasa de aluminio anodizado y una cubierta de resina acetálica (tamaños 1-6) o de aluminio (tamaños 12-130). El intervalo de temperatura estándar es de -20°C a 80°C con una junta NBR, pero hay disponible una junta FKM opcional para una temperatura máxima aumentada de 120°C (tamaños 1-6) o 150°C (tamaños 12-130). Todas las válvulas tienen una interfaz Namur G 1/4 pulgada según VDI/VDE 3845 con roscas G 1/8 pulgada o G 1/4 pulgada. El actuador es apto para entornos explosivos gracias a la certificación ATEX (EX II 2GD c).
