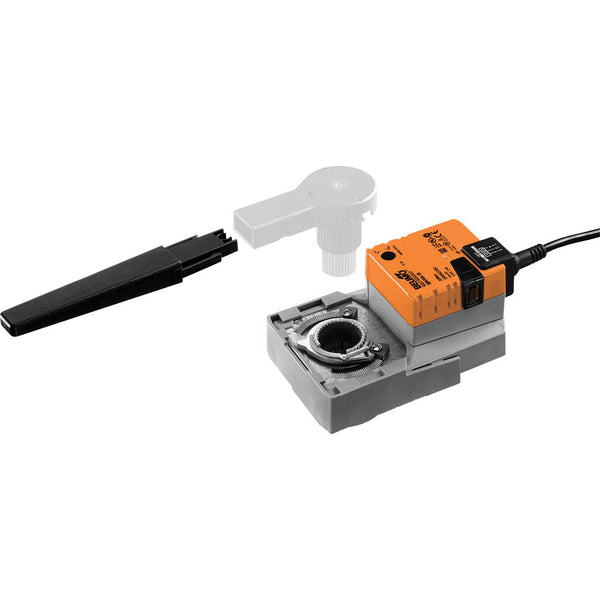

Belimo Retrofit Actuador 0-10/2-10V 24VAC/DC 20Nm IP54 SR24A-MP-R

Este actuador eléctrico retrofit Belimo está diseñado para controlar válvulas de cuarto de vuelta. El actuador entrega un par de 20 Nm y puede abrir/cerrar la válvula en 90 segundos. Este actuador requiere una tensión de alimentación de 24 V CA/CC y dispone de un indicador visual de posición para ver claramente la posición de la válvula. El actuador utiliza el protocolo de comunicación MP-Bus y proporciona retroalimentación de posición en el rango de 0-10 V o 2-10 V, lo que permite un control preciso y una supervisión exacta de su posición dentro del rango de tensión especificado. El actuador se monta en una válvula de cuarto de vuelta con bridas ISO 5211 F03, F04 Y F05. El actuador tiene una carcasa de plástico resistente y un grado de protección IP54. Este actuador puede funcionar a temperaturas ambiente entre 0 y 50 °C (32 y 122 °F). El actuador se suministra con un cable de alimentación de 1 metro.

El actuador está equipado con protección de sobrecarga, el actuador no necesita finales de carrera y se detendrá automáticamente cuando se alcance el tope final. La anulación manual es posible mediante un pulsador, que desacopla el tren de engranajes mientras el pulsador esté pulsado o permanezca bloqueado. El actuador puede montarse directamente en la válvula rotativa o de mariposa con una brida de montaje. La orientación de montaje con respecto a la válvula puede seleccionarse en incrementos de 90°. El actuador se conecta con una señal de control de 0-10 V y se desplaza a la posición definida por la señal. La medición de la tensión se emplea tanto para mostrar visualmente la posición de la válvula dentro del rango de 0,5% a 100% como señal de control para otros actuadores. En el funcionamiento por bus, el actuador recibe su señal de control digital del controlador de nivel superior a través del MP-Bus y se desplaza a la posición definida. La conexión U sirve como interfaz de comunicación sin proporcionar una tensión de medición analógica. El ángulo de rotación puede ajustarse con topes finales mecánicos.

Pros

• El actuador puede montarse en la válvula mediante la brida ISO 5211 F03, F04 Y F05
• Actuador modulante con una señal de control de 0-10 V/2-10 V
• Anulación manual
• El actuador está protegido contra sobrecargas
• Montaje directo sencillo
• Indicador visual de posición

Contras

• El tiempo de apertura/cierre de 90 s es lento para algunas aplicaciones
