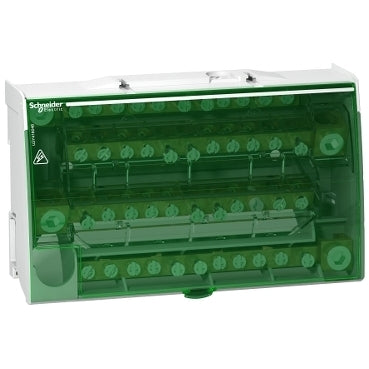

Bloque de terminales de distribución INS de Schneider Electric - LGY416048
Aviso: Este producto será descontinuado en el futuro
Regleta de distribución INS de Schneider Electric, sección del conductor 70mm², 4 polos.
Aviso: Este producto será descontinuado en el futuro
Descripción
Los bloques de distribución Linergy DS pueden montarse en un carril DIN estándar o en una placa de montaje. Este producto está destinado a instalaciones 4P. El número de polos es 4. La capacidad total de conexión es de 48 puertos (4x12). La corriente nominal de funcionamiento Ie es de 160 A. La corriente nominal de pico de resistencia es Ipk/60ms es 22kA, Ipk/-ms es 36kA.
La corriente de corta duración Icw según IEC/EN 60947-7-1 es de 8,4kA ms/1s. La anchura en número de módulos de 9 mm es de 18. La capacidad de conexión es de 1 x 12 mm de diámetro, 3 x 9 mm de diámetro o 4 x 6,5 mm de diámetro. La tensión nominal de aislamiento (Ui) es de 500 V CA y la tensión nominal de impulso (Uimp) es de 8 kV. La tensión nominal de funcionamiento de la Ue es de 230 V CA (Ph/N) o 440 V CA (Ph/Ph).
La frecuencia de funcionamiento es de 50 Hz o 60 Hz. El grado de contaminación es 3. La categoría de sobretensión es III. Según la norma IEC/EN 60947-1, la resistencia dieléctrica es de 2500 VCA. La sección transversal del núcleo es de 70 mm2.
Las dimensiones son 100 mm (alto) x 174 mm (ancho) x 50,5 mm (fondo). El peso es de 567 g. La temperatura de funcionamiento es de -25°C a + 55°C. Cumple las normas IEC/EN 60947-7-1 e IEC/EN 61439-1 y 2.
