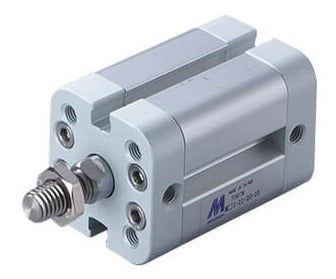

cilindro compacto 80-20mm con rosca macho ISO-21287 MCJI

Este cilindro neumático compacto de Mindman es de doble efecto, lo que significa que necesita aire para extender y aire para retraer el vástago. Los cilindros neumáticos compactos pueden utilizarse en aplicaciones con espacio limitado. Se adhiere a la norma ISO 21287, que es una norma mundialmente aceptada y ampliamente utilizada. La ventaja es que permite la intercambiabilidad a nivel mundial con otras grandes marcas como Festo, SMC o Norgren. El tamaño del orificio es de 80 mm, lo que permite tener una fuerza máxima de entrada de 4536 N (1020 lbf) y una fuerza máxima de salida de 5027 N (1130 lbf). Tiene una longitud de carrera de 20 mm (la longitud de carrera identifica la distancia que puede recorrer el vástago del pistón). Tiene una presión de funcionamiento de 0,5 a 10 bares (7 a 145 psi) y es capaz de alcanzar velocidades de movimiento de 50 a 500 mm/s. El vástago del pistón tiene una rosca macho M16x1,5 en el extremo. Tiene un imán montado en el pistón. Esto permite una retroalimentación precisa de la posición del vástago mediante el montaje de (uno o más) sensores magnéticos, tales como sensores reed o hall, en las ranuras del cuerpo de la válvula. Las mangueras neumáticas pueden conectarse a ambos puertos de aire G 1/8" y el cilindro puede montarse de forma rígida o flexible con una amplia gama de opciones de montaje. Tiene una junta de NBR y una carcasa de aluminio, lo que la hace duradera y capaz de funcionar en un rango de temperatura de -5 a 60°C (23 a 140°F).

Pros:

• Se adhiere a la norma ISO 21287, aceptada mundialmente y ampliamente utilizada, lo que la hace intercambiable con otras marcas importantes
• Es compacto, por lo que es ligero y ahorra espacio
• Es de doble efecto, lo que permite un control total de la varilla
• El cuerpo acanalado permite un montaje rápido y fácil del sensor

Contras:

• No tiene amortiguación ajustable, pero tienen un parachoques de goma para amortiguar
• No se puede utilizar en ambientes helados

Serie MCJI

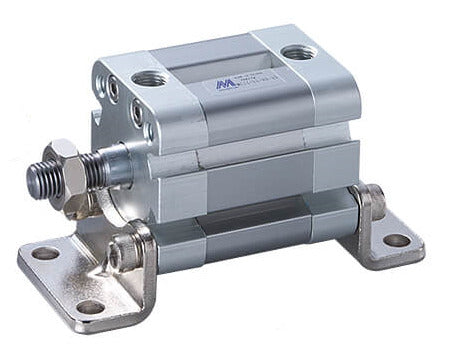

La serie MCJI se adhiere a la norma ISO 21287, que es una serie métrica compacta de cilindros de vástago único con agujeros de 20 a 100 mm. El MCJI puede suministrarse opcionalmente con una varilla doble, que no es una característica estándar de la norma ISO 21287. Una gran ventaja de esta norma es que los diámetros interiores de 32 a 100 mm comparten los mismos montajes de tapas finales que utilizan los cilindros más grandes de la norma ISO 15552. Para los agujeros de 20 y 25 mm, la ISO 21287 tiene sus propias tapas finales. Al igual que en los cilindros ISO 15552, se pueden utilizar soportes de vástago para los diferentes orificios de acuerdo con las normas ISO 8139 e ISO 8140. El diámetro del vástago oscila entre 20 y 100 mm y la longitud de la carrera entre 5 y 500 mm, por lo que puede utilizarse en una amplia gama de aplicaciones. Dependiendo del tamaño del orificio, la fuerza máxima es de 264 N (59 lbf) a 7854 N (1766 lbf). El pistón es capaz de alcanzar velocidades de movimiento de 50-500 mm/s y el cilindro funciona en un rango de presión de 0,5-10 bar (7 - 145 psi). El vástago puede estar equipado con rosca macho o hembra en el extremo. El pistón cuenta con una banda magnética que permite detectar la posición del vástago. Los sensores de posición se pueden montar fácilmente en el cuerpo acanalado. Con una carcasa de aluminio y una junta de NBR, el cilindro es duradero y capaz de funcionar entre -5 y 60° C. Mindman es un líder mundial en la industria neumática y fabrica una amplia gama de productos neumáticos de alta calidad. Siguen estrictas normas de fabricación (ISO 9001) y verifican sus productos finales con numerosas pruebas y pasos de calibración para garantizar que cumplen las especificaciones. Puede estar seguro de la alta calidad, eficiencia, ciclo de vida y coste de rendimiento de estos cilindros neumáticos.

La serie MCJI es compatible con las siguientes series de productos: Asco 449, Aventics CCI, Festo ADN, IMI Norgren RA, Parker P1P y la serie SMC C55.
