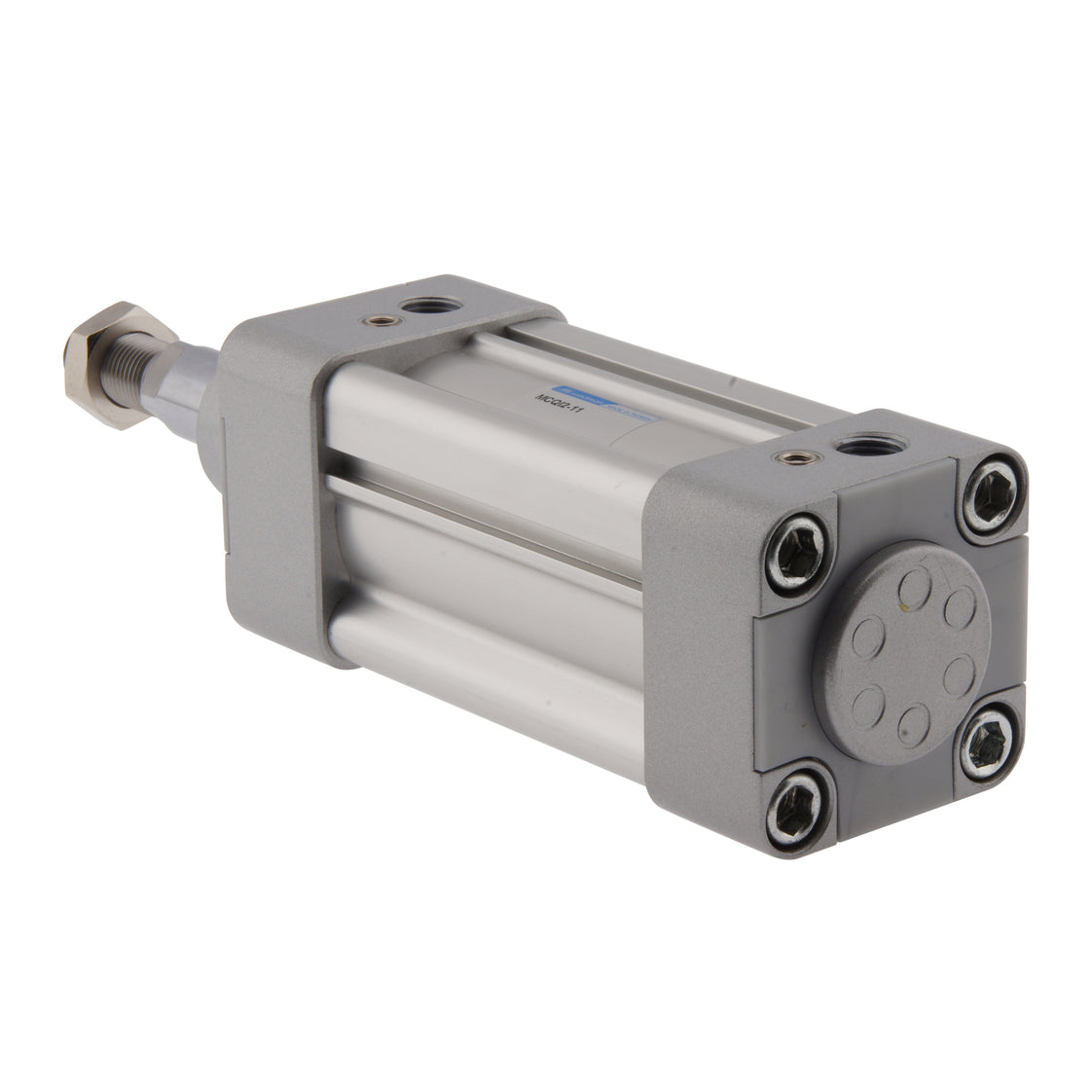

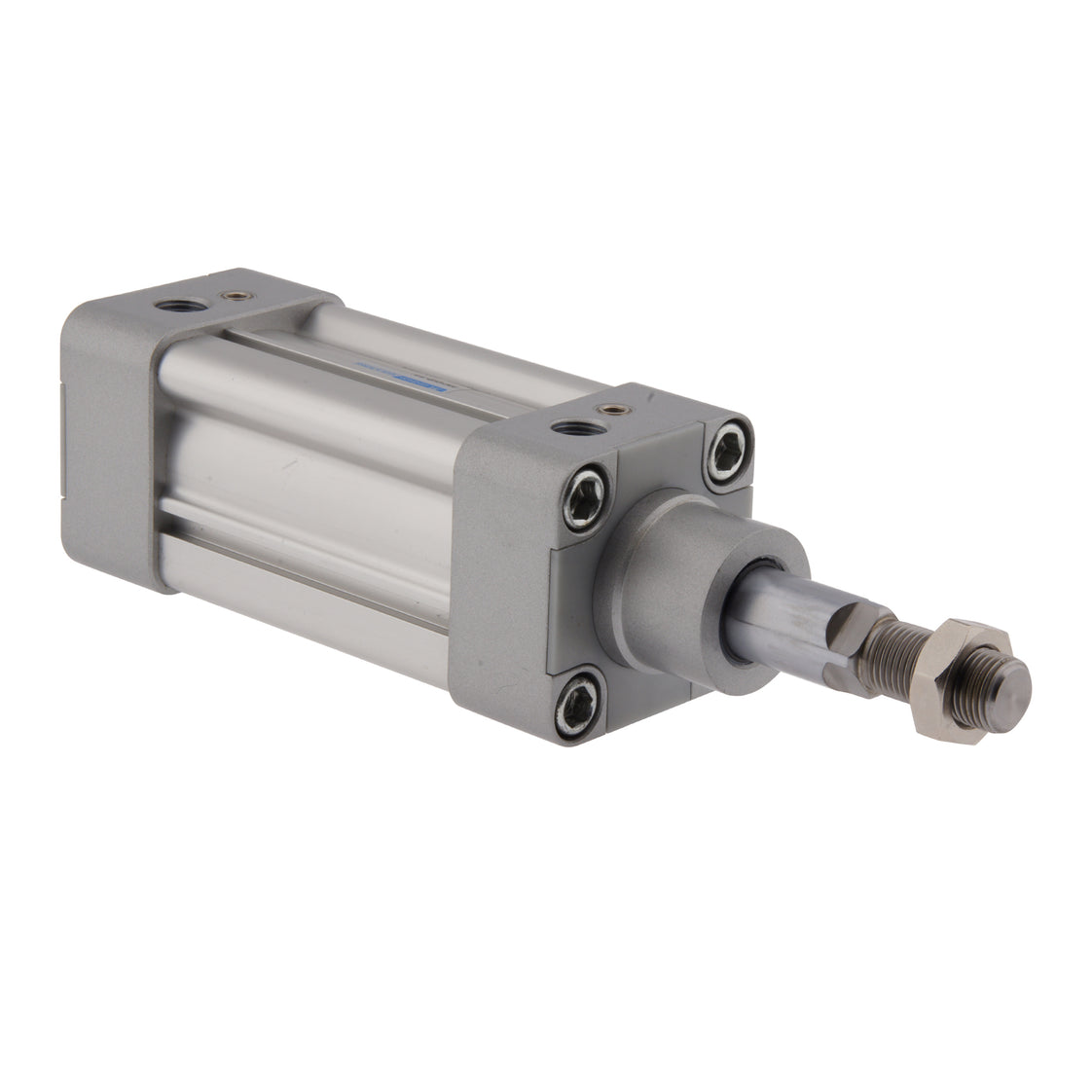

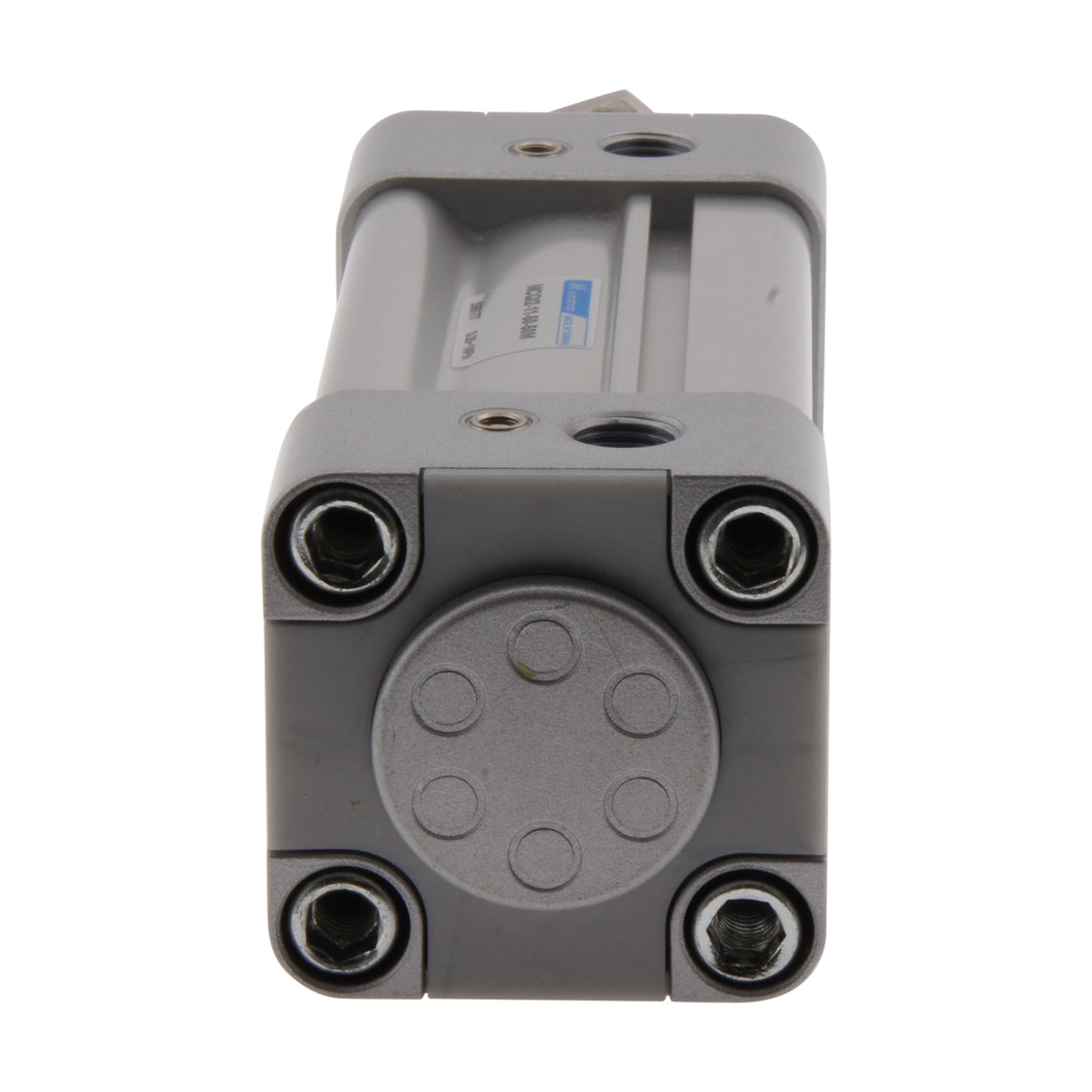

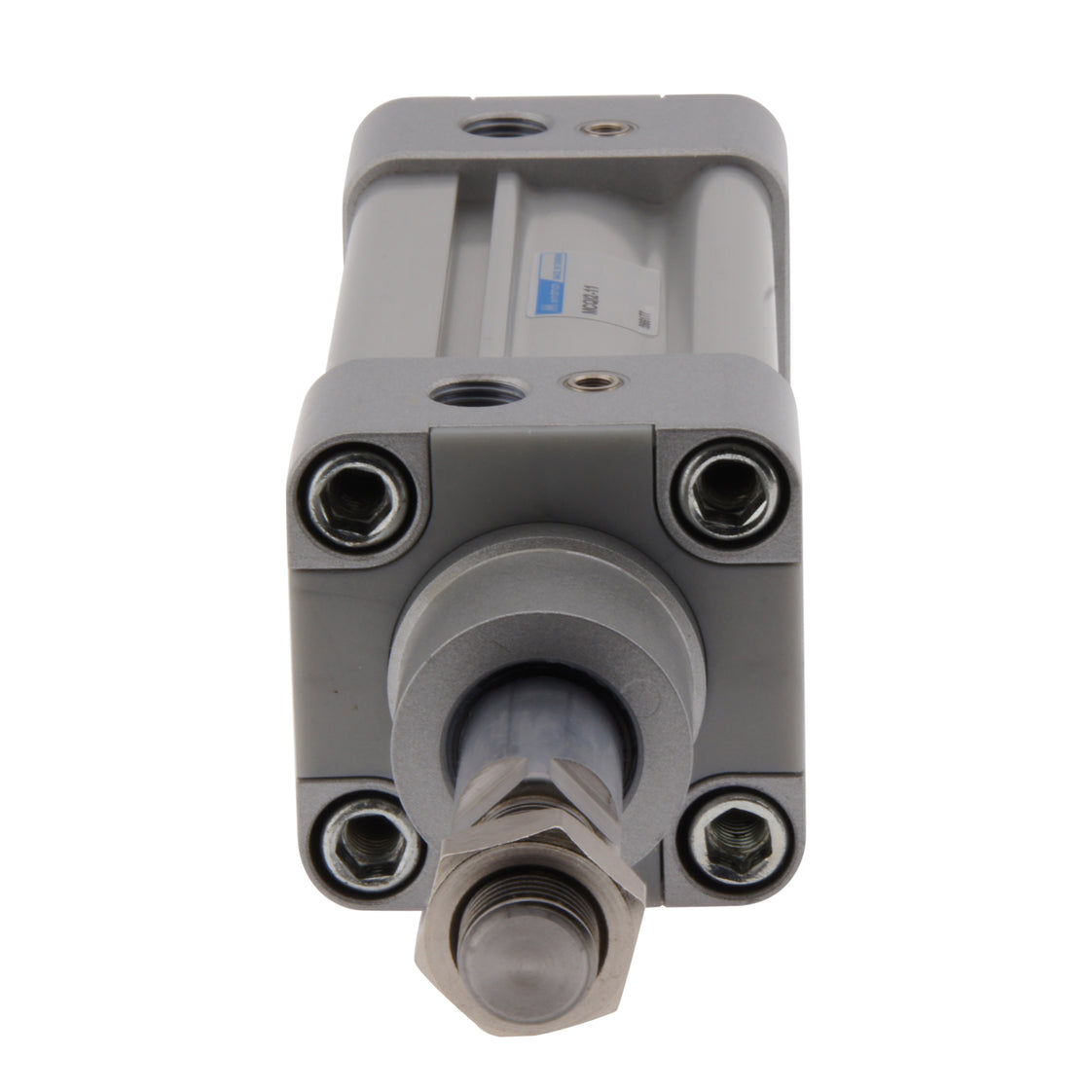

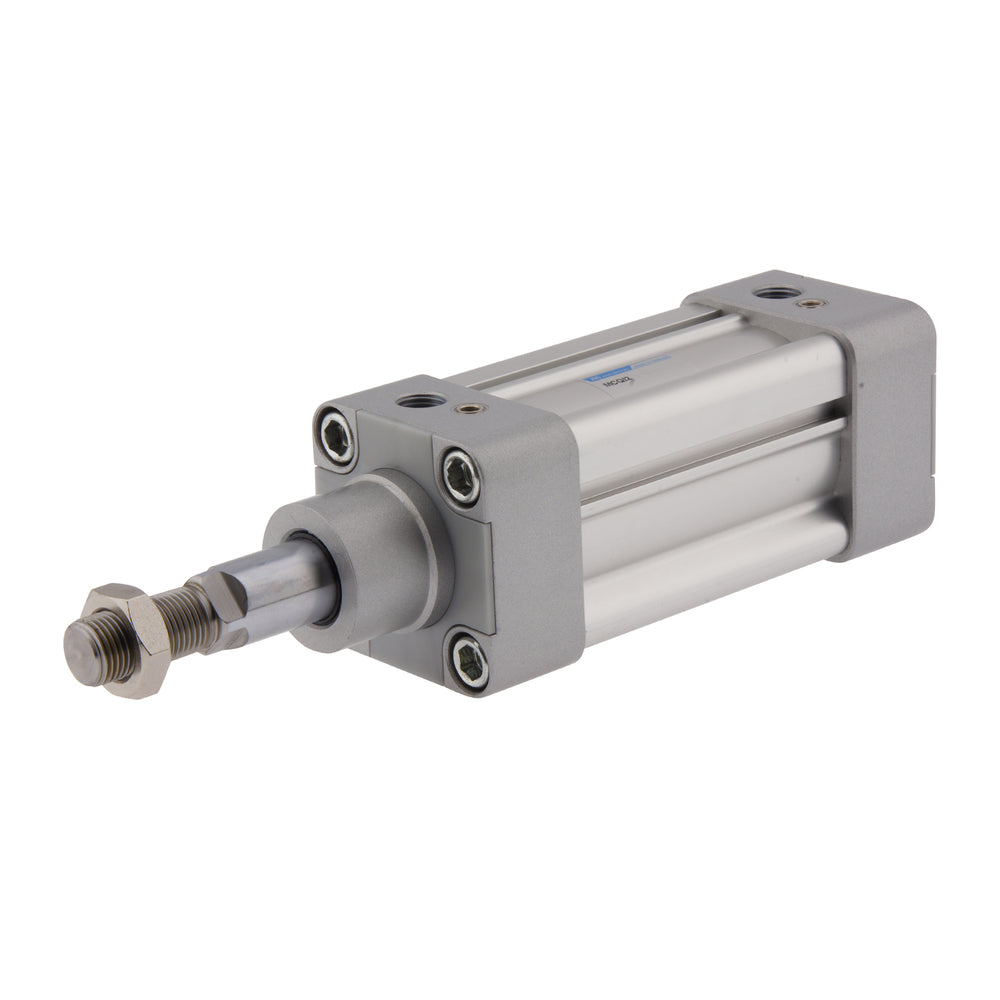

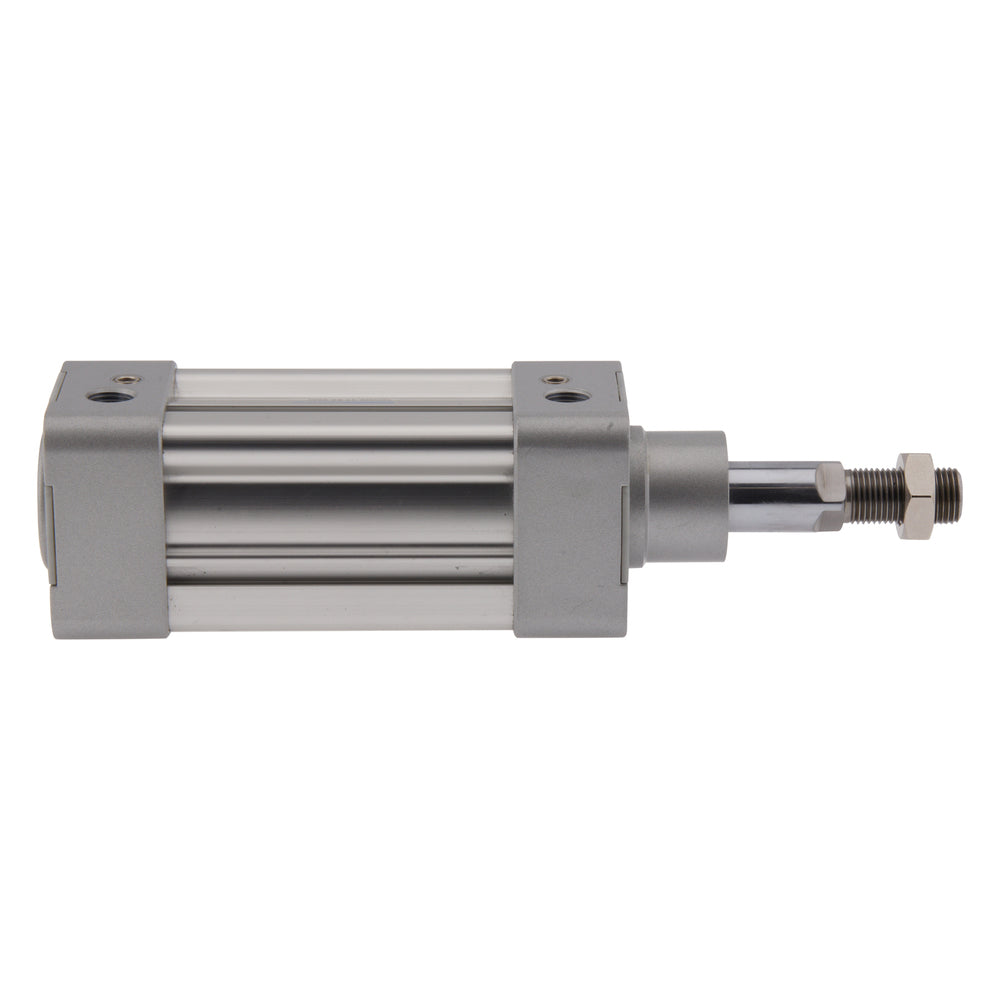

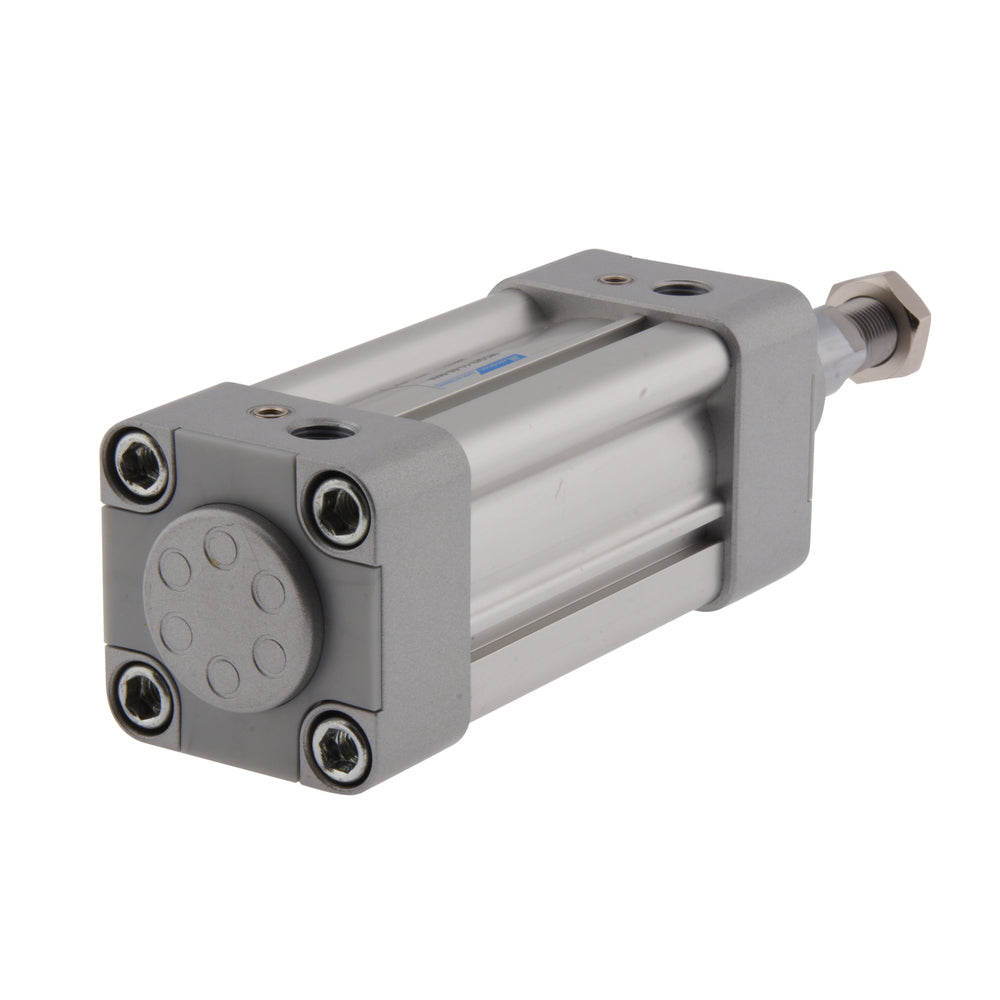

cilindro de doble efecto 32-125mm Magnético/Amortiguador ISO-15552 MCQI2

Este cilindro neumático de Mindman es de doble efecto, lo que significa que necesita aire para extender y aire para retraer el vástago. Se adhiere a la norma ISO 15552 (sustituye a la VDMA 24562 y a la ISO 6431), que es una norma mundialmente aceptada y ampliamente utilizada. La ventaja es que permite la intercambiabilidad a nivel mundial con otras grandes marcas como Festo, SMC o Norgren. El tamaño del agujero es de 32 mm y tiene una longitud de carrera de 125 mm. Tiene una presión de funcionamiento de 0,5 a 10 bares y es capaz de alcanzar velocidades de movimiento de 50 a 500 mm/s, mientras que teóricamente puede ejercer una fuerza máxima de entrada de 691 N y una fuerza máxima de salida de 804 N. El vástago es autolubricante y tiene una rosca M10×1,25 en el extremo. Tiene un imán montado en el pistón. Esto permite una retroalimentación precisa de la posición del vástago mediante el montaje de (uno o más) sensores magnéticos, tales como sensores reed o hall, en las ranuras del cuerpo de la válvula. El cilindro dispone de válvulas de aguja regulables para ajustar la amortiguación del final de carrera. Las mangueras neumáticas pueden conectarse a los dos puertos de aire G 1/8" y el cilindro puede montarse de forma rígida o flexible con una amplia gama de opciones de montaje, como los extremos de la junta giratoria del vástago (ISO 8139) o los extremos de la horquilla del vástago. Tiene una junta de NBR y una carcasa de aluminio, lo que la hace duradera y capaz de funcionar en un rango de temperatura de -5 a 60°C.

Pros:

• Se adhiere a la norma ISO 15552 (sustituye a la VDMA 24562 y a la ISO 6431), que es aceptada mundialmente y ampliamente utilizada, lo que la hace intercambiable con otras marcas importantes.
• Es de doble efecto, lo que permite un control total de la barra.
• El cuerpo acanalado permite un montaje rápido y fácil del sensor
• La varilla es autolubricante, lo que significa que no se necesitan lubricadores en el sistema de aire. Requiere poco mantenimiento y tiene una larga vida útil.
• Viene con la capacidad de ajustar la amortiguación, o el amortiguamiento, del final de la carrera de la varilla De esta manera se puede lograr una amortiguación perfecta para cada situación de carga.

Contras:

• No se puede utilizar en ambientes helados.

Serie MCQI2

La serie MCQI2 cumple la norma ISO 15552. Existen versiones de doble y simple efecto. El diámetro del vástago oscila entre 32 y 100 mm y la longitud de la carrera entre 25 y 1000 mm, por lo que puede utilizarse en una amplia gama de aplicaciones. Otras longitudes de carrera están disponibles bajo petición. El pistón es capaz de alcanzar velocidades de movimiento de 50-500 mm/s y de operar en un rango de presión de 0,5-10 bares. El vástago está roscado en su extremo y tiene una banda magnética que, junto con el cuerpo acanalado, permite montar fácilmente el sensor para detectar el posicionamiento del vástago. Con una carcasa de aluminio y una junta de NBR, el cilindro es duradero y capaz de funcionar entre -5 y 60°C. Mindman es un líder mundial en el sector de la neumática y fabrica una amplia gama de productos neumáticos de alta calidad. Siguen estrictas normas de fabricación (ISO 9001) y verifican sus productos finales con numerosas pruebas y pasos de calibración para garantizar que cumplen las especificaciones. Puede estar seguro de la alta calidad, eficiencia, ciclo de vida y coste de rendimiento de estos cilindros neumáticos.

La serie MCQI2 es compatible con las siguientes series de productos: Asco G453, Aventics PRA, Festo DSBC, IMI Norgren PRA, Parker P1D, Parker P1F y la serie SMC CP96.
