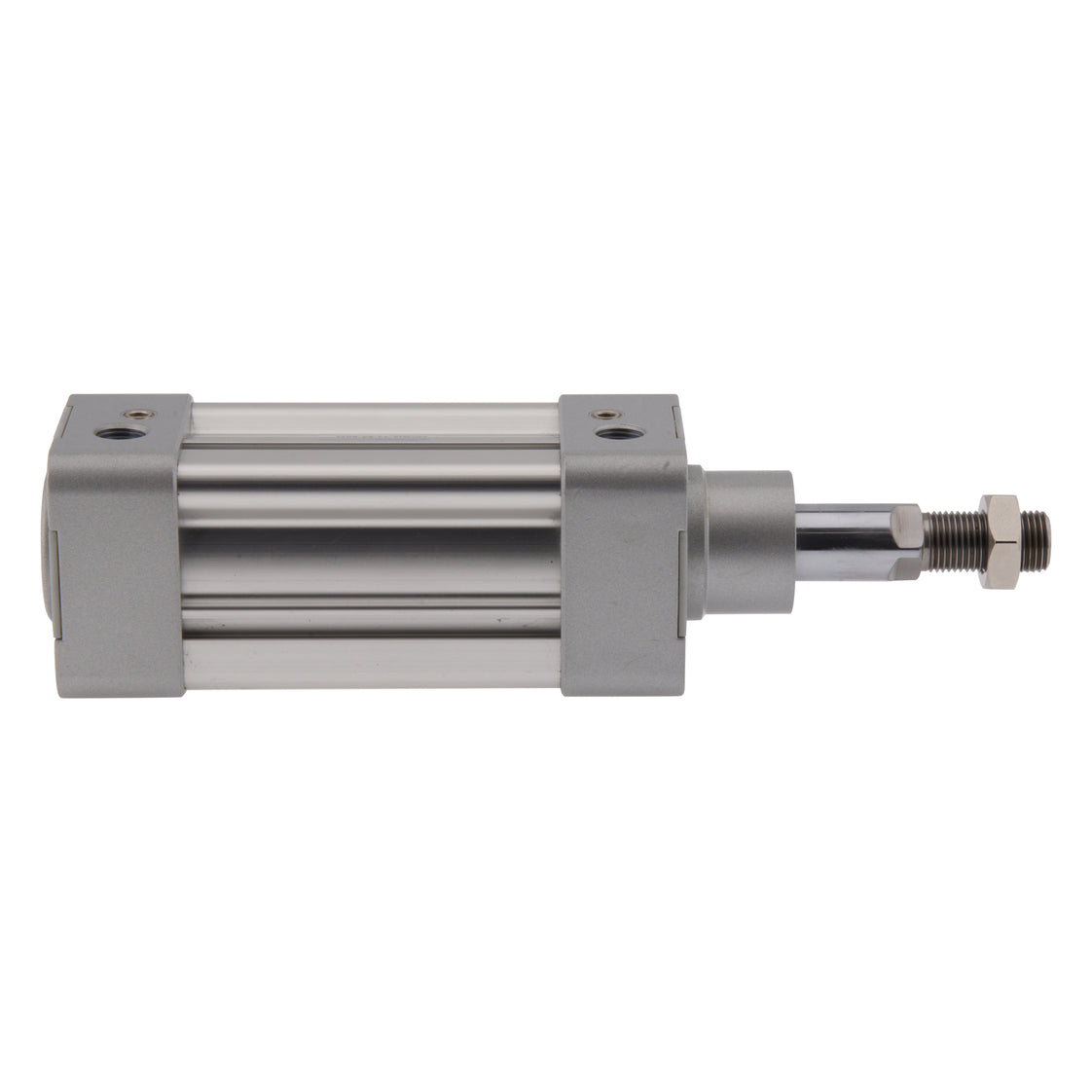

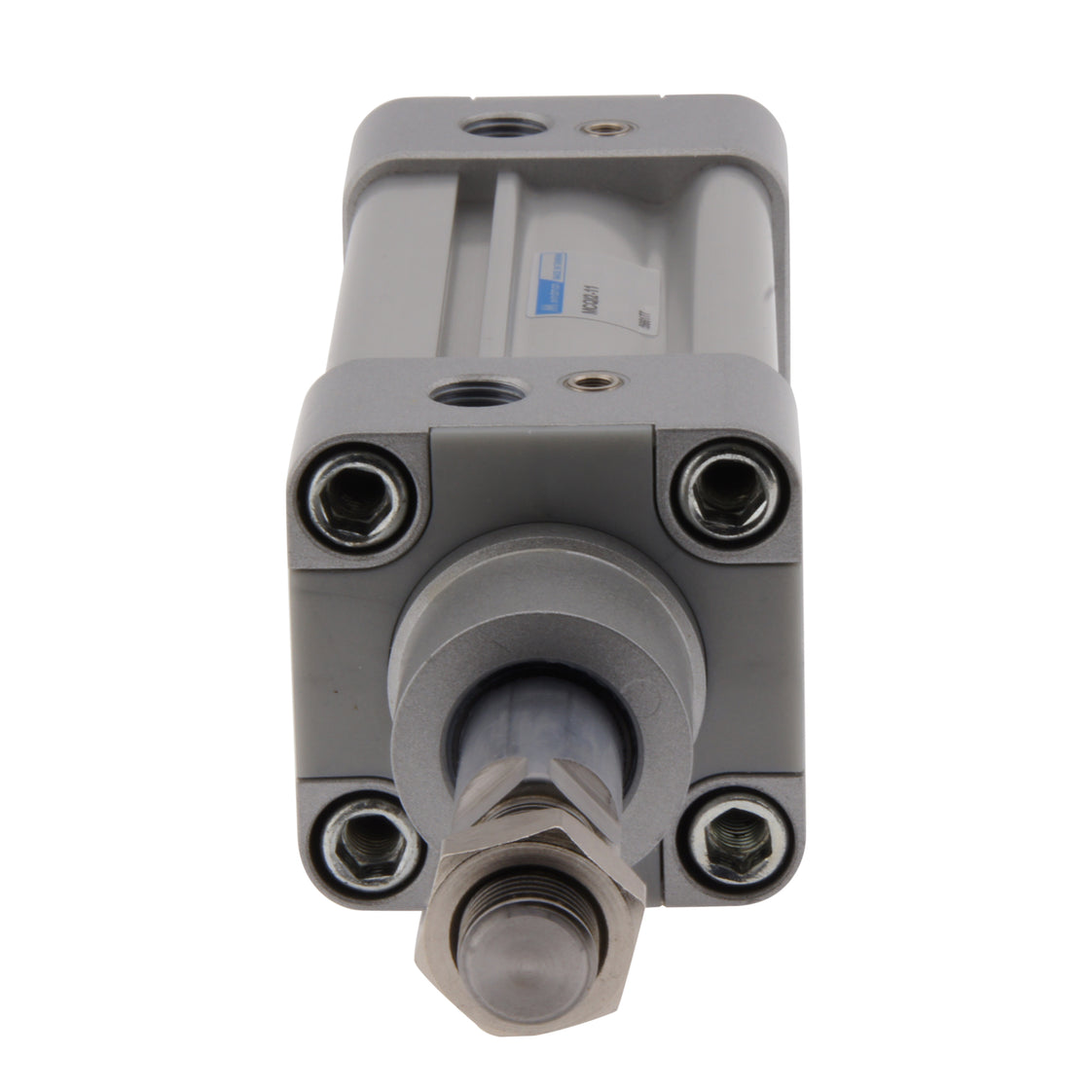

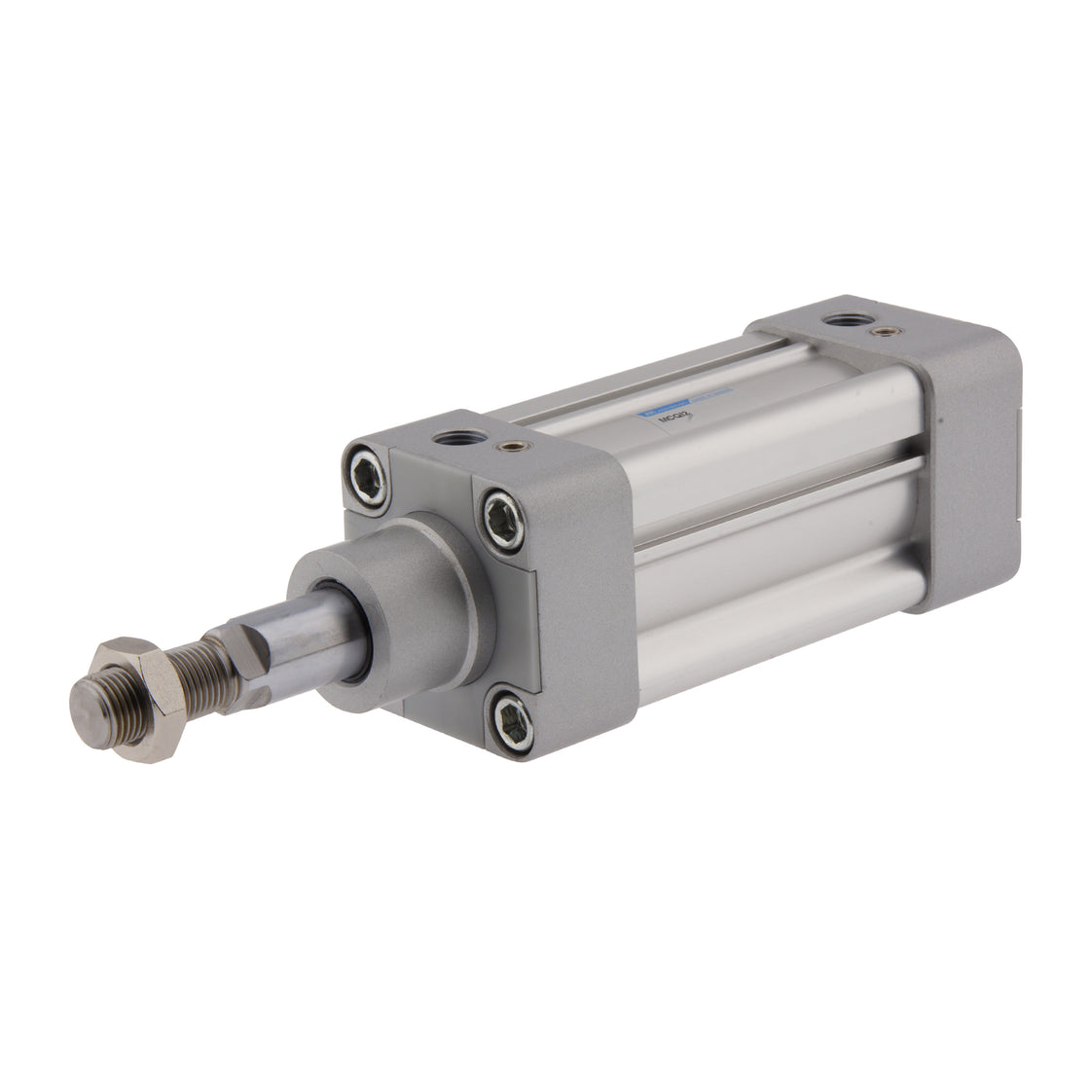

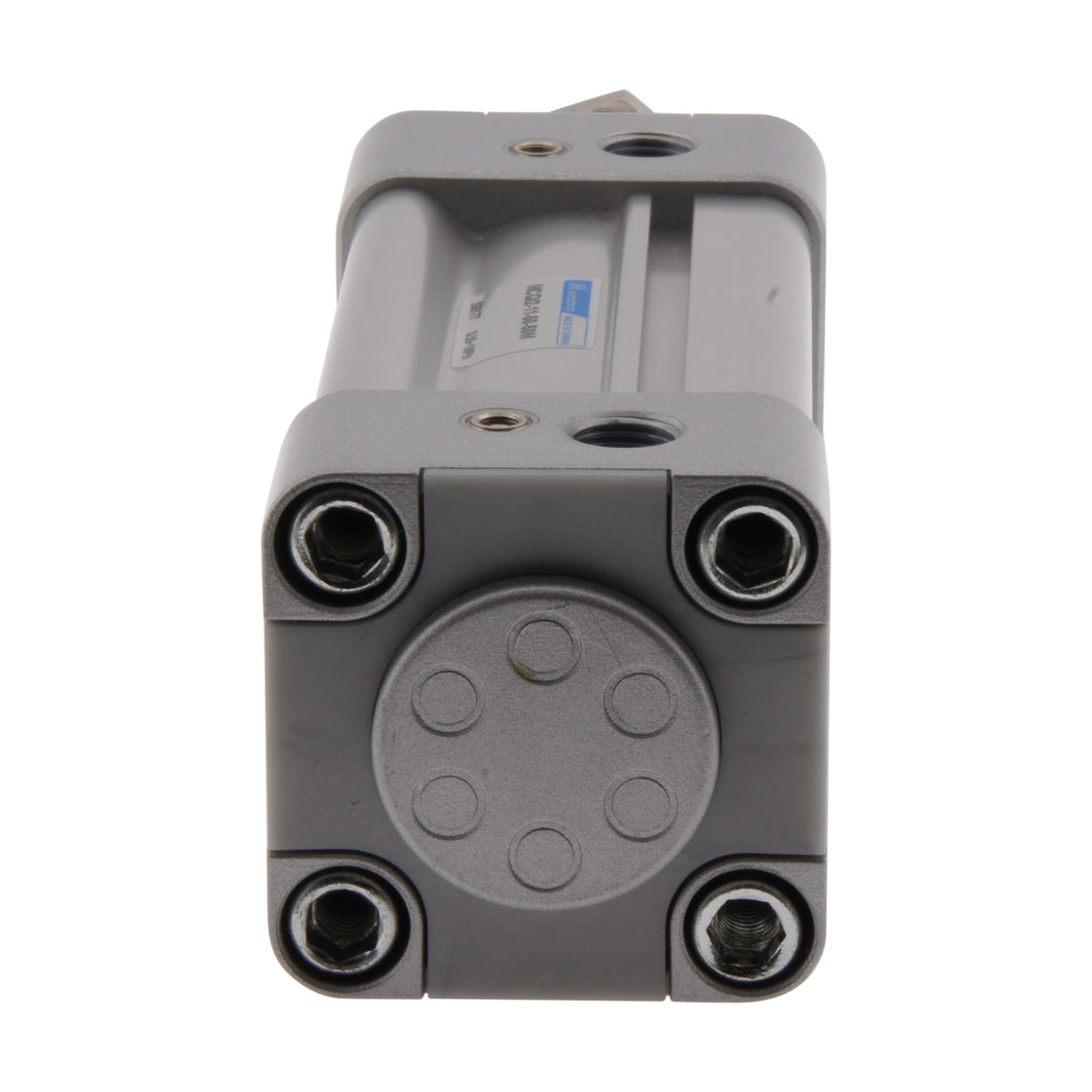

40-200mm Cilindro de Doble Efecto Magnético/Amortiguador ISO-15552 MCQI2
Cilindro neumático ISO 15552 de doble efecto con un diámetro interior de Ø40 mm y una carrera de 200 mm. Requiere una presión de funcionamiento de entre 0,5 y 10 bar para ejercer teóricamente una fuerza máxima de entrada de 1056 N y una fuerza máxima de salida de 1257 N. Es autolubricante, magnético, con amortiguación regulable y tiene una rosca en el extremo del vástago de M12×1,25. Amplia gama de accesorios de montaje disponibles. El cilindro tiene una carcasa de aluminio y viene con una junta de NBR, es capaz de operar dentro de un rango de temperatura de -5 a 60°C.
- Precio normal
- €96.13
- Precio normal
- €79.45
Descripción
Este cilindro neumático de Mindman es de doble efecto, lo que significa que necesita aire para extender y aire para retraer el vástago. Se adhiere a la norma ISO 15552 (sustituye a las normas VDMA 24562 e ISO 6431), que es una norma mundialmente aceptada y ampliamente utilizada. La ventaja es que permite la intercambiabilidad mundial con otras grandes marcas como Festo, SMC o Norgren. El diámetro interior es de 40 mm y la carrera de 200 mm. Tiene una presión de funcionamiento de 0,5 - 10 bar y es capaz de velocidades de movimiento de 50 - 500 mm/s, mientras que teóricamente puede ejercer una fuerza máxima de entrada de 1056 N y una fuerza máxima de salida de 1257 N. El vástago es autolubricante y tiene una rosca M12×1,25 en el extremo. Tiene un imán montado en el pistón. Esto permite una retroalimentación precisa de la posición de la varilla mediante el montaje de (uno o más) sensores magnéticos, como sensores reed o hall, en las ranuras del cuerpo de la válvula. El cilindro dispone de válvulas de aguja regulables para ajustar la amortiguación del final de carrera. Las mangueras neumáticas pueden conectarse a ambos puertos de aire G 1/4" y el cilindro puede montarse rígido o flexible con una amplia gama de opciones de montaje, como extremos de articulación giratoria de vástago (ISO 8139) o extremos de horquilla de vástago. Tiene una junta de NBR y una carcasa de aluminio, lo que la hace duradera y capaz de funcionar en un rango de temperaturas de -5 a 60 °C.
Pros
- Cumple la norma ISO 15552 (sustituye a las normas VDMA 24562 e ISO 6431), aceptada en todo el mundo y ampliamente utilizada, lo que la hace intercambiable con otras marcas importantes.
- Es de doble efecto, lo que permite un control total de la varilla.
- El cuerpo ranurado permite un montaje rápido y sencillo del sensor
- La varilla es autolubricante, lo que significa que no se necesitan lubricadores en el sistema de aire. Requerirá poco mantenimiento y tendrá una larga vida útil.
- Viene con la capacidad de ajustar la amortiguación, o amortiguación, del final de la carrera de la varilla De esta manera se puede lograr una amortiguación perfecta para cada situación de carga.
Contras
- No puede utilizarse en ambientes helados.
Serie MCQI2
La serie MCQI2 cumple la norma ISO 15552. Existen versiones de doble y simple efecto. El diámetro del vástago oscila entre 32 y 100 mm y la longitud de la carrera entre 25 y 1000 mm, lo que permite una amplia gama de aplicaciones. Otras longitudes de carrera disponibles bajo pedido. El pistón es capaz de moverse a velocidades de 50-500 mm/s y funcionar a una presión de 0,5-10 bares. El vástago está roscado en el extremo y tiene una banda magnética que, junto con el cuerpo acanalado, permite montar fácilmente un sensor para detectar la posición del vástago. Con una carcasa de aluminio y una junta de NBR, el cilindro es duradero y capaz de funcionar entre -5 y 60°C. Mindman es líder mundial en la industria neumática y fabrica una amplia gama de productos neumáticos de alta calidad. Siguen estrictas normas de fabricación (ISO 9001) y verifican sus productos finales con numerosos pasos de prueba y calibración para garantizar que cumplen las especificaciones. Puede estar seguro de la alta calidad, eficacia, ciclo de vida y coste de rendimiento de estos cilindros neumáticos.
La serie MCQI2 es compatible con las siguientes series de productos: Asco G453, Aventics PRA, Festo DSBC, IMI Norgren PRA, Parker P1D, Parker P1F y la serie SMC CP96.
