Cilindro de junta flotante M16x1,5 MFC

El accesorio de montaje de junta flotante puede absorber cualquier descentramiento o pérdida de precisión paralela entre el cuerpo accionado y el cilindro. Dispone de una entrada hembra para conectar al vástago del cilindro neumático y una salida de eje de la misma rosca M16×1,5. Tiene un rango de ángulo de rotación de ±5° y permite una desviación lineal de ±1,25 mm. Por lo tanto, el centrado preciso y el mecanizado de los componentes pueden tener una tolerancia más holgada, lo que reducirá el tiempo y el coste de instalación. Es compacta, rígida y tiene una construcción sencilla que permite el uso repetitivo de fuerzas de compresión y tensión. Tiene un rango de temperatura de 5-60°C y está fabricado en acero. Puede utilizarse para cilindros neumáticos ISO (15552, 21287, 6432, etc.) o no ISO, siempre que las roscas coincidan.

Pros

• Puede absorber cualquier descentramiento o pérdida de precisión paralela entre el cuerpo accionado y el cilindro.
• Tiene un rango de ángulo de rotación de ±5° y permite una desviación lineal de ±1,25 mm.
• Está diseñado para el uso repetitivo de fuerzas de compresión y tensión

Contras

• Es necesario tener en cuenta el peso adicional para los cálculos de carga

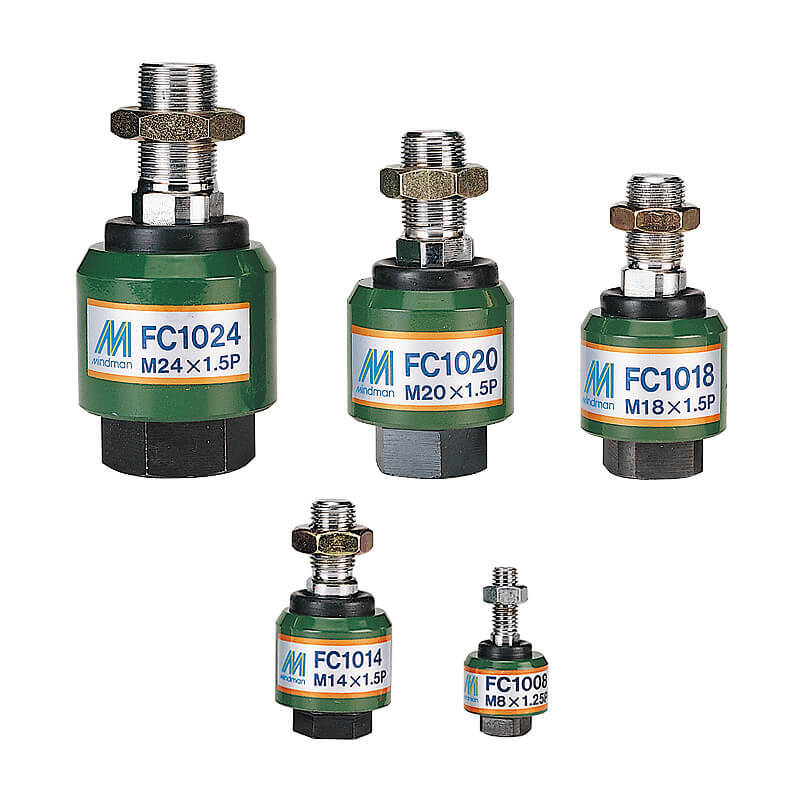

Series MFC y MFCS

Las series de juntas flotantes Mindman MFC y MFCS son para cilindros neumáticos ISO (15552, 21287, 6432, etc.) y no ISO con una gama de tamaños de rosca de M3 a M50. Pueden absorber cualquier descentramiento o pérdida de precisión paralela y también tienen un rango de ángulo de rotación de ±5° dependiendo del tamaño, lo que permite un centrado menos preciso, mecanizado y tiempo de instalación para reducir el coste total. Pueden utilizarse tanto para aplicaciones de empuje como de tracción y nuestro tamaño MFC (eje de 6-160 mm) tiene una fuerza máxima de 80.000 N y nuestro tamaño MFCS (eje de 6-32 m) tiene una fuerza máxima de 2.500 N. Se utilizan para aplicaciones en las que el centrado o la desviación del ángulo son o podrían ser un problema.
