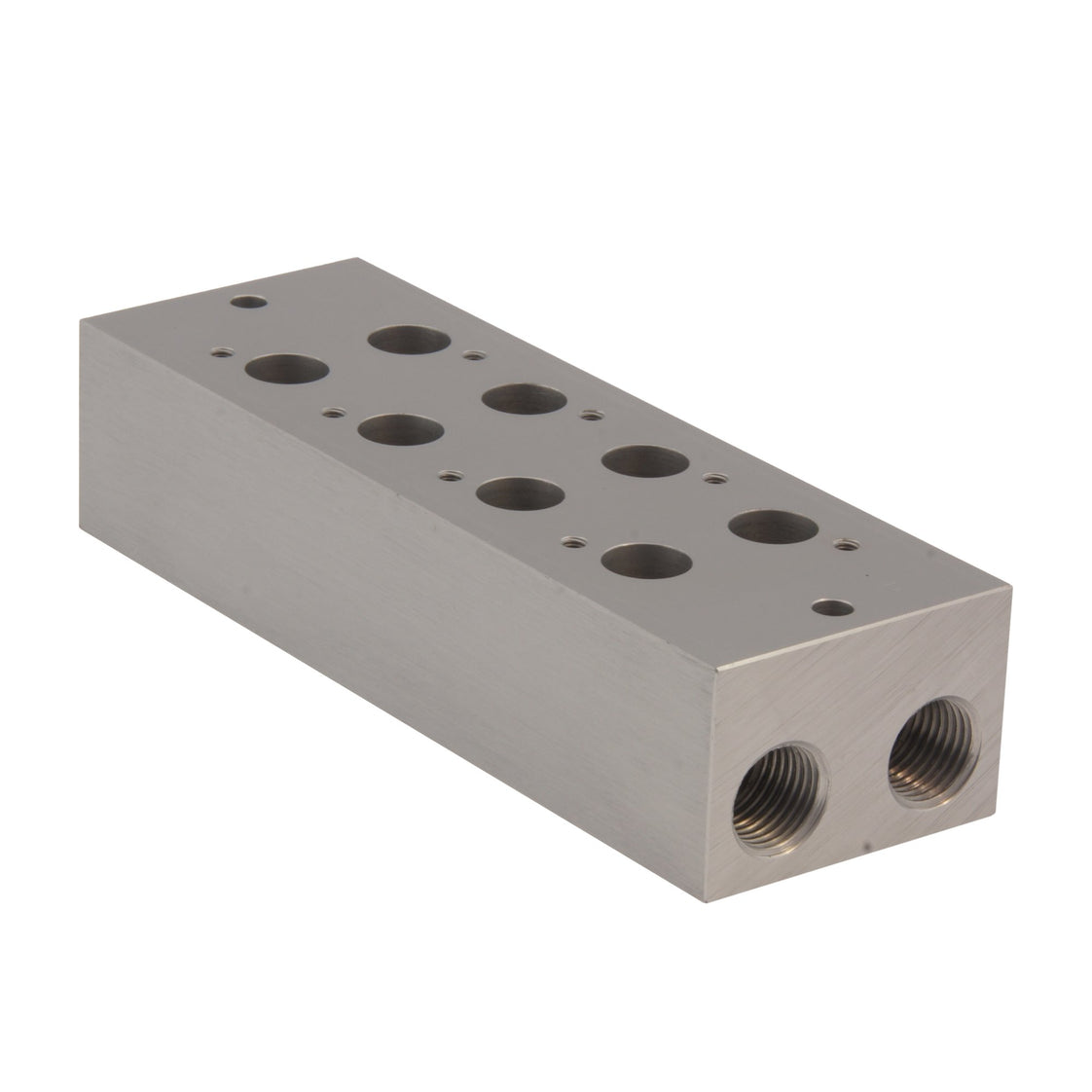

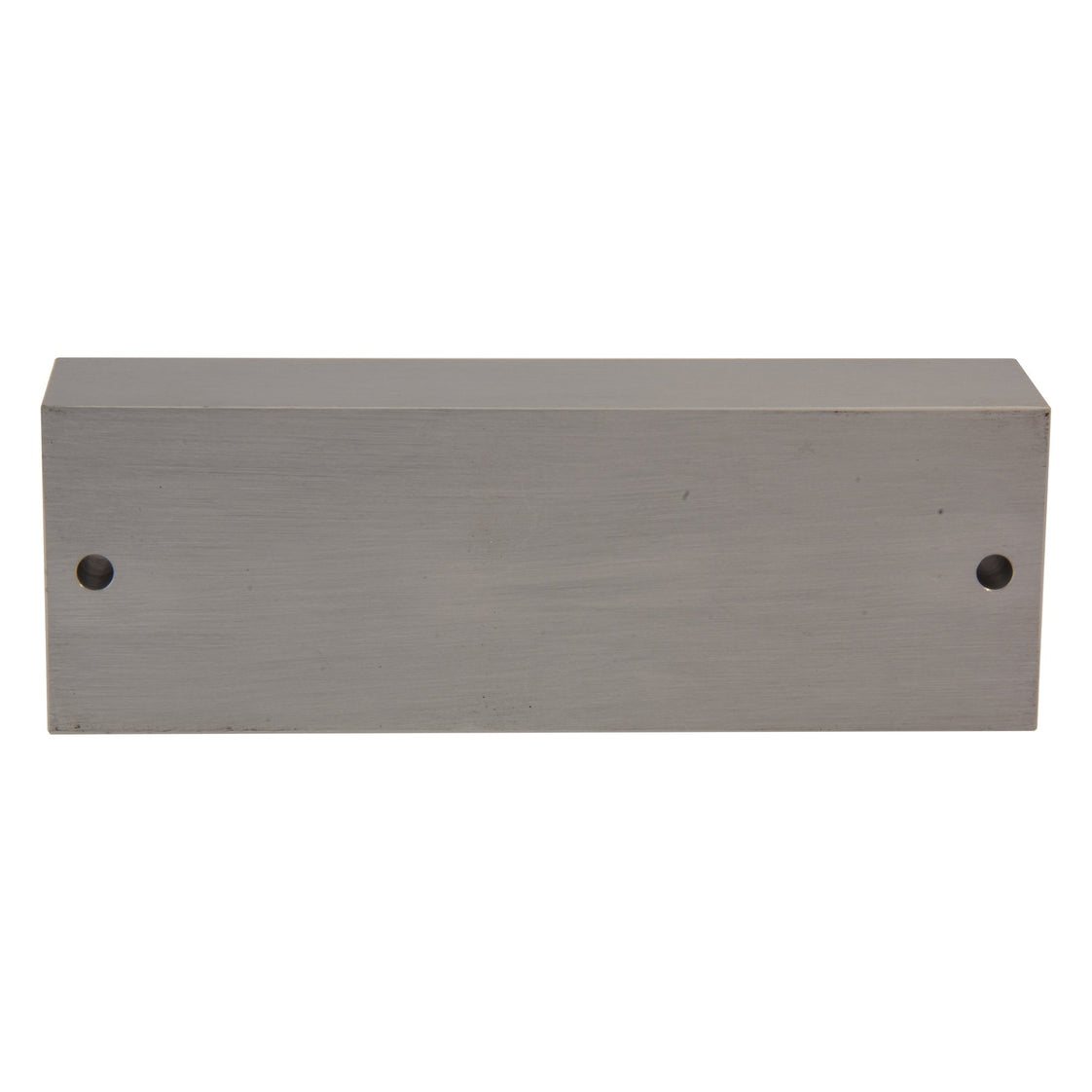

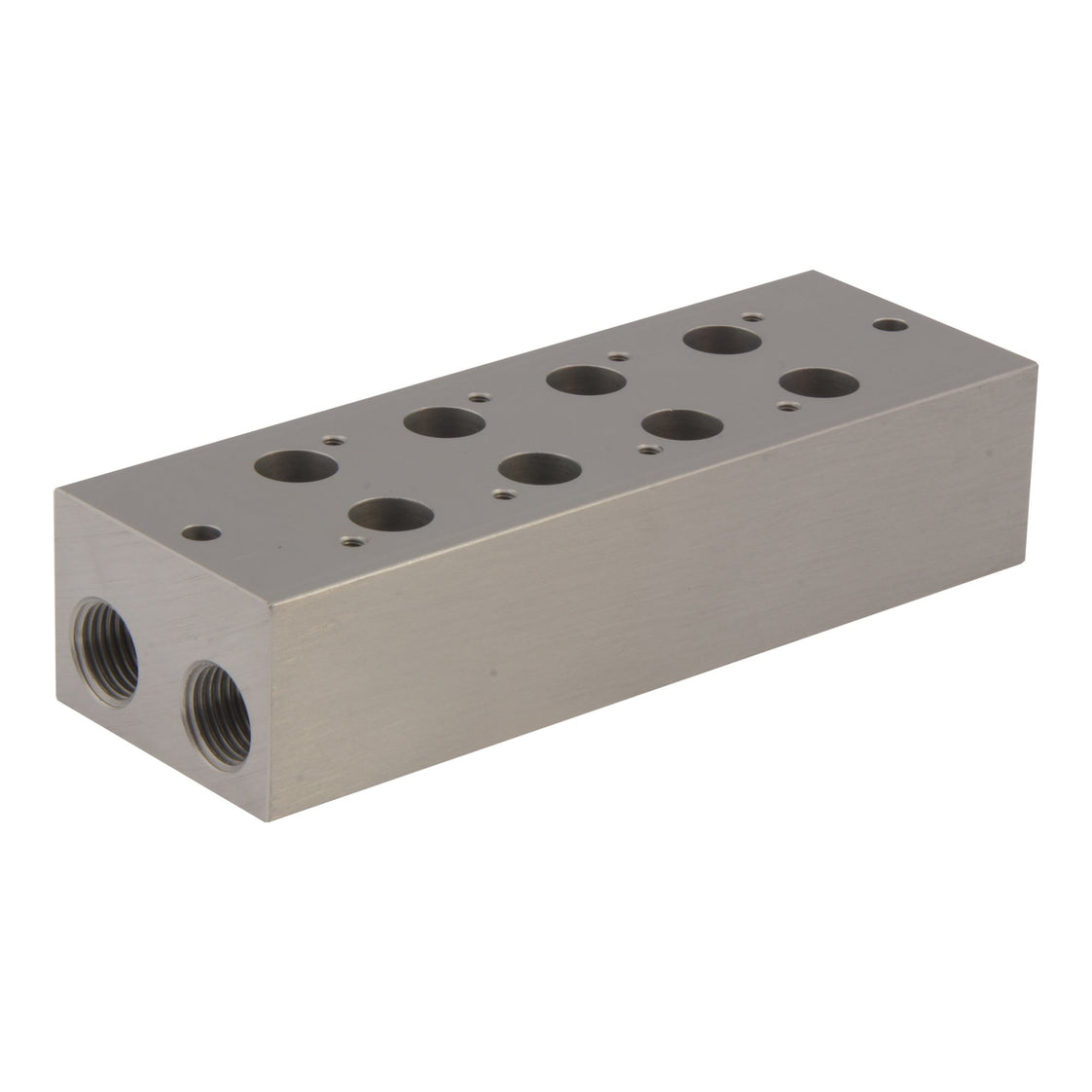

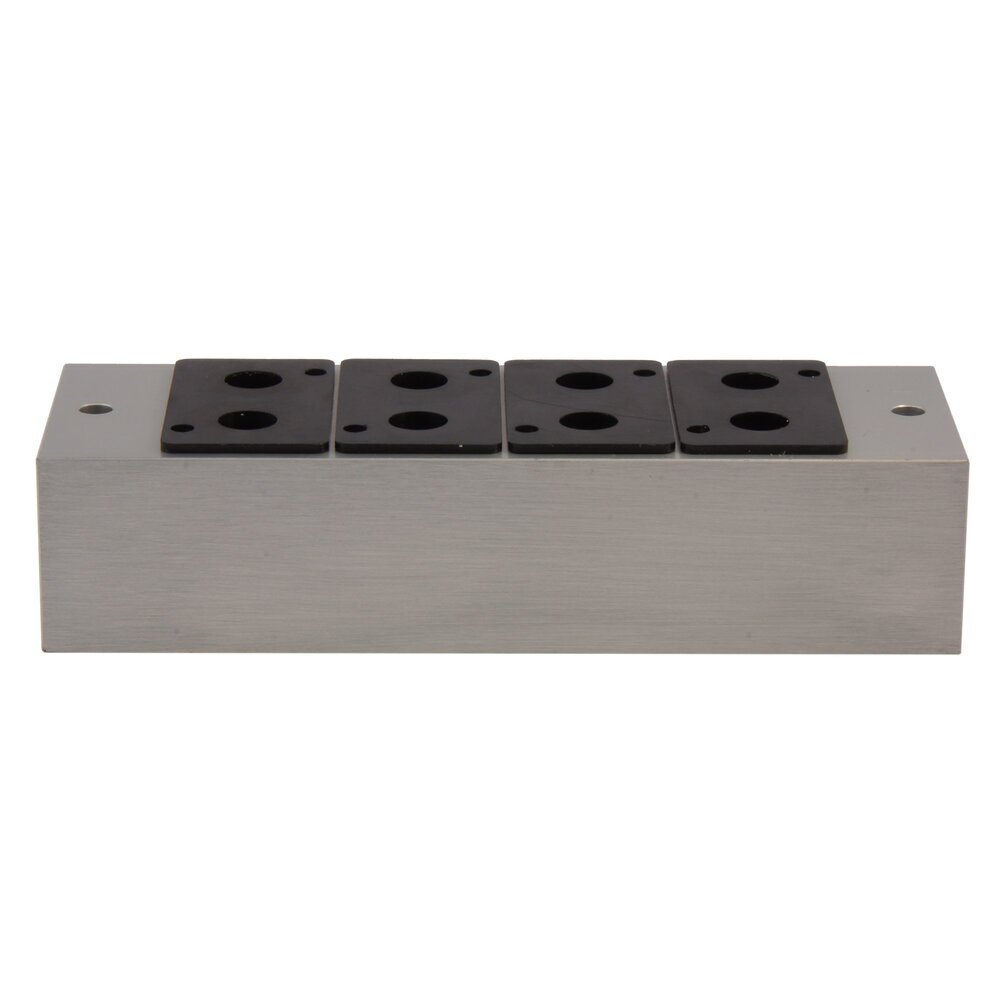

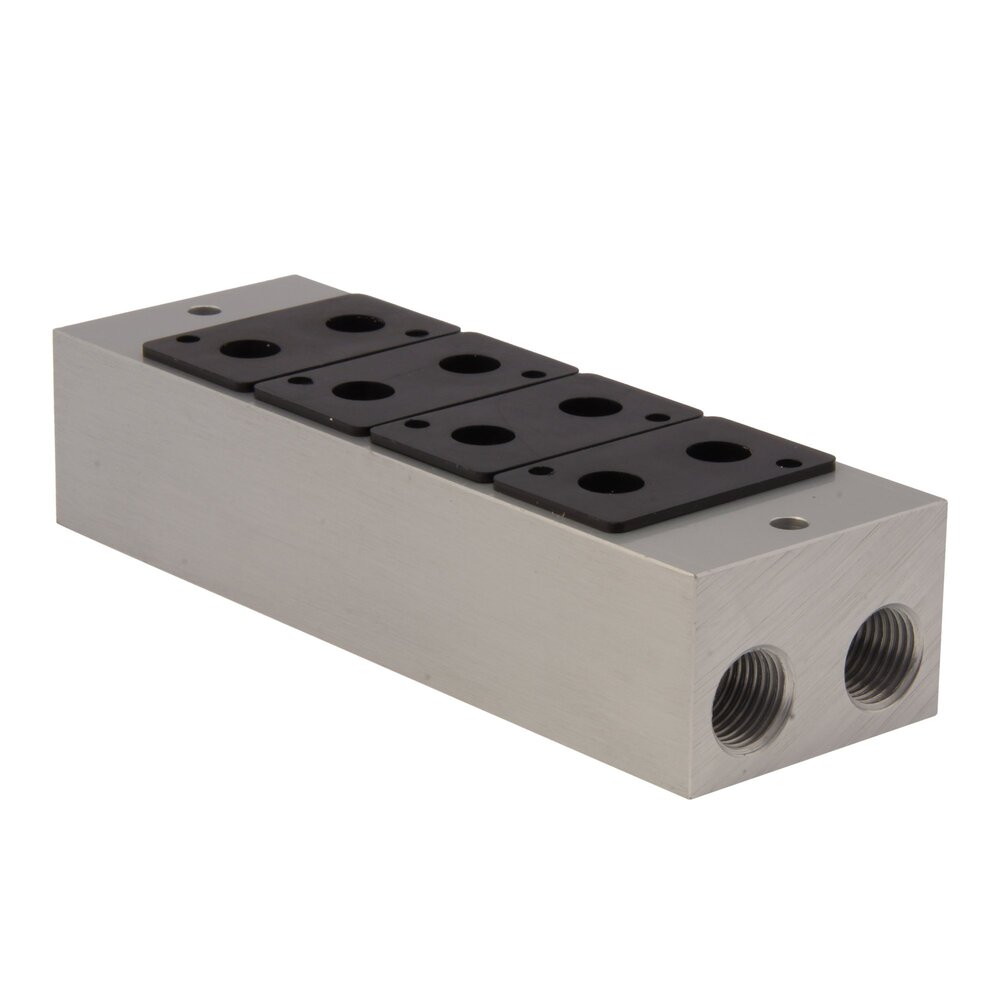

colector de 10 estaciones MVSC/MVSC1-220 de 3 vías G1/4''

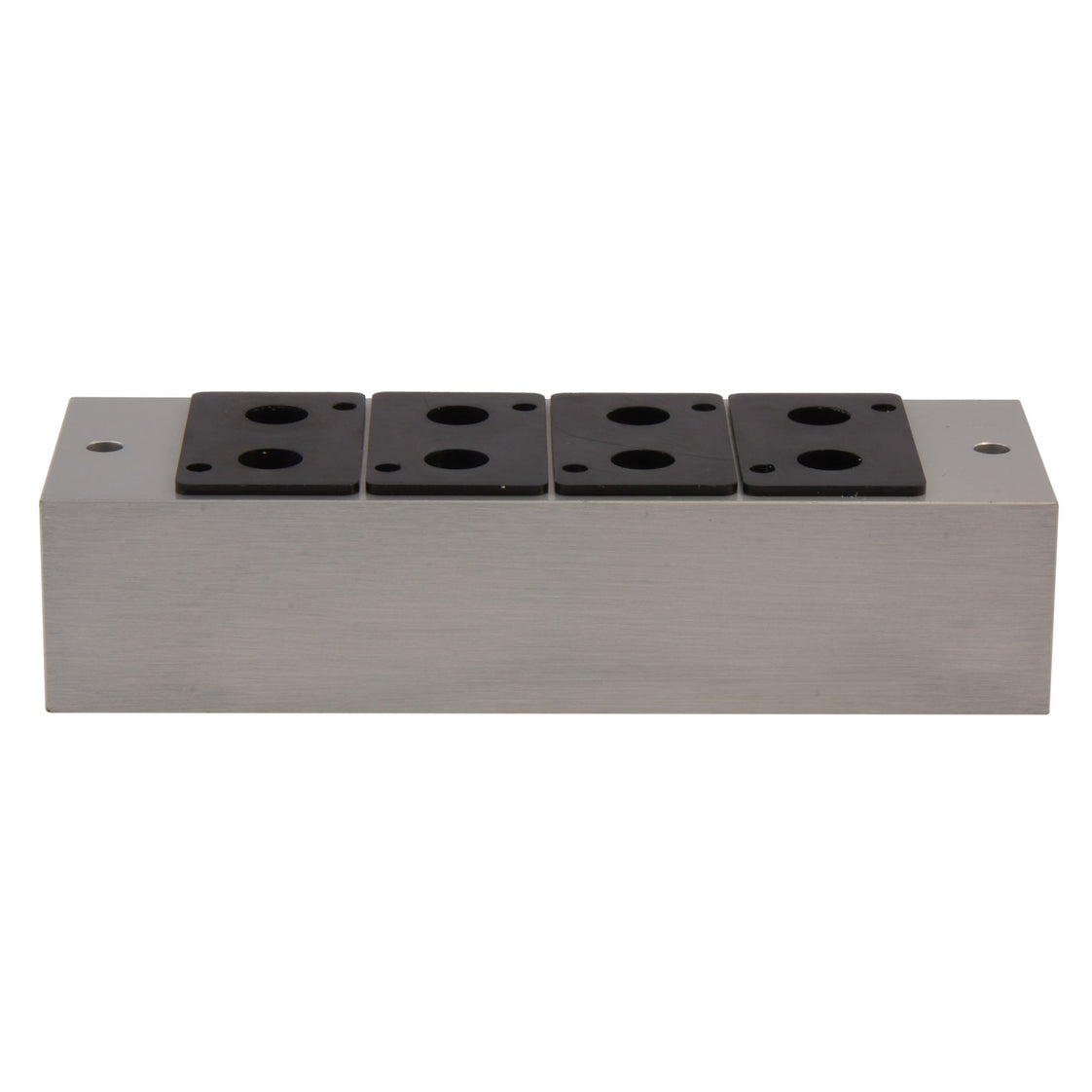

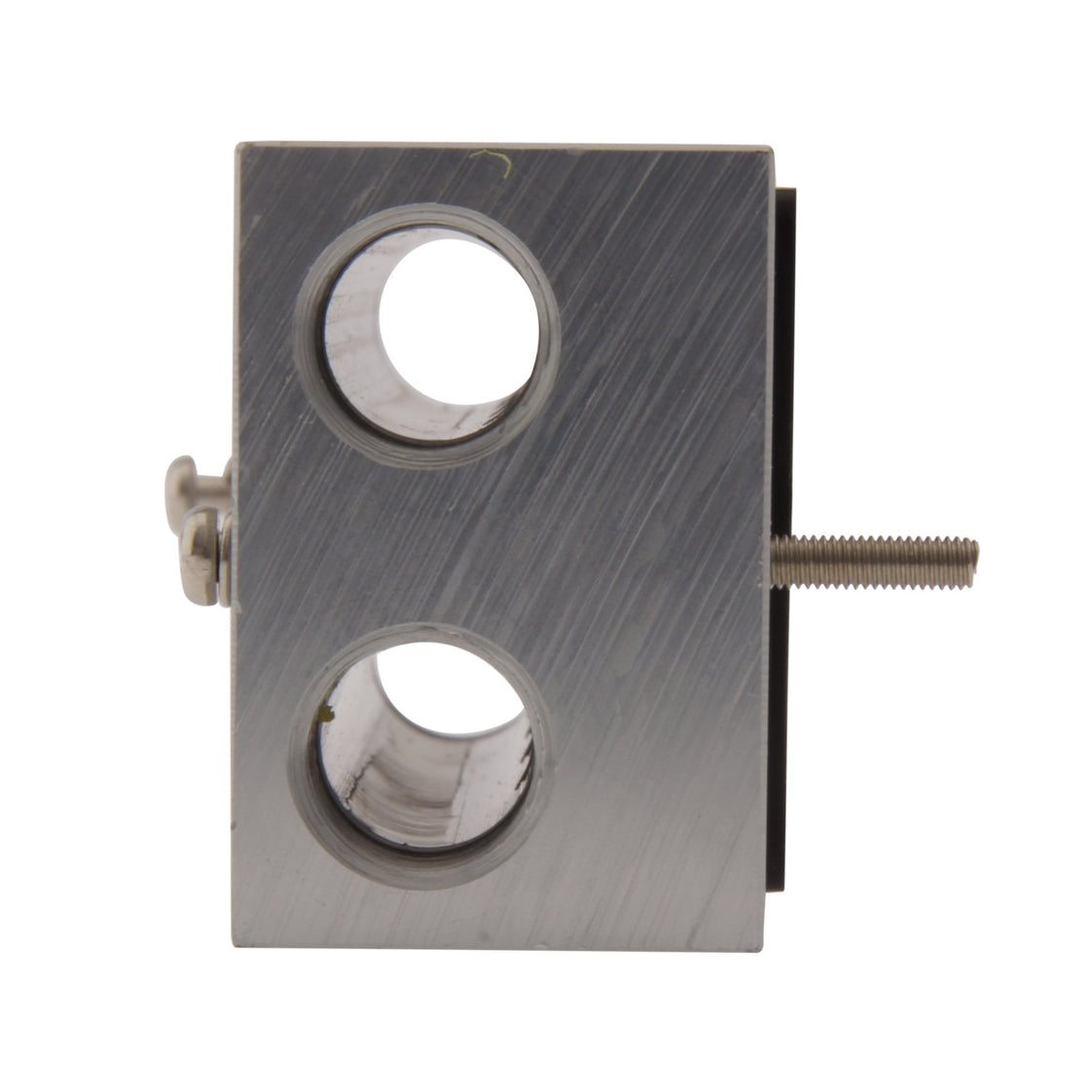

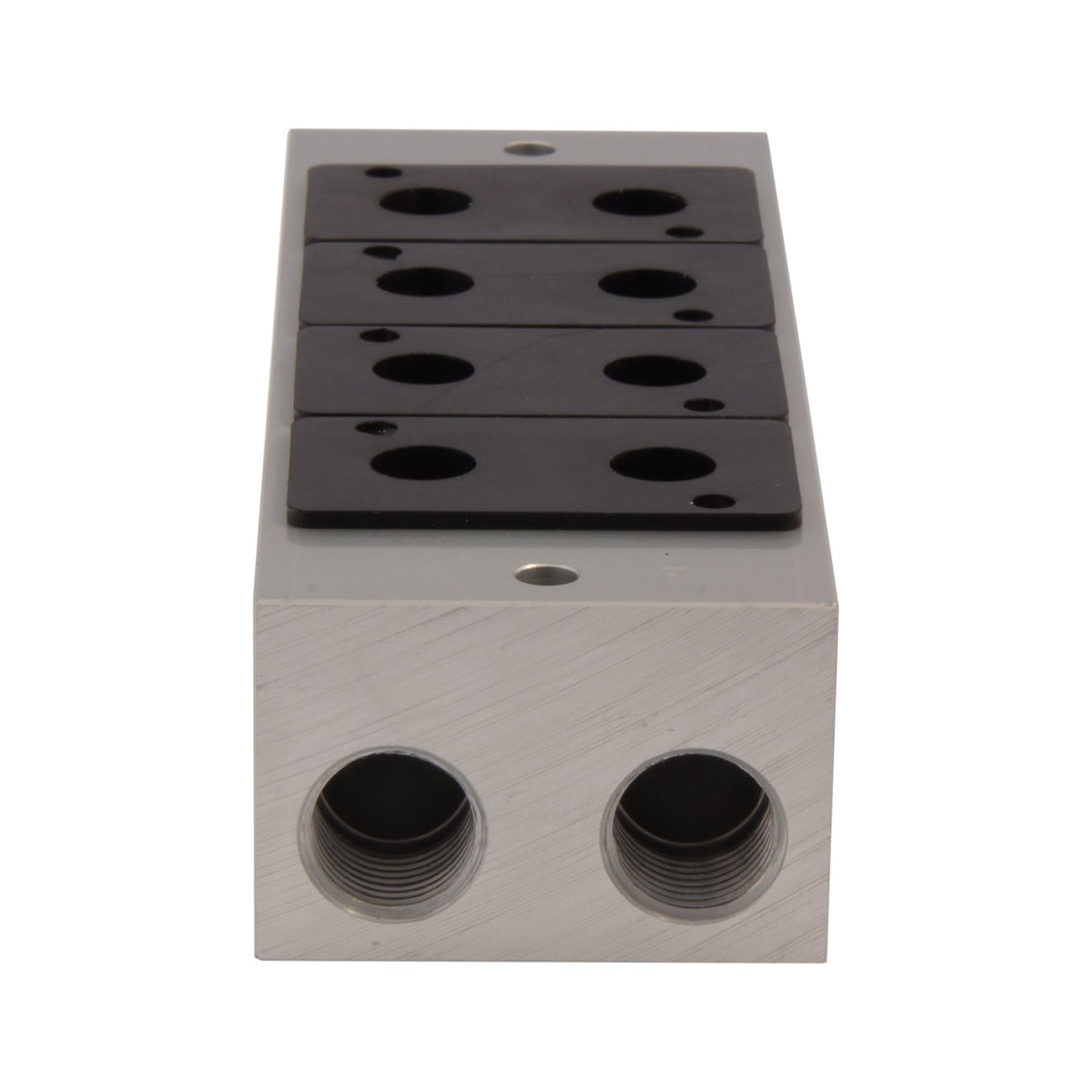

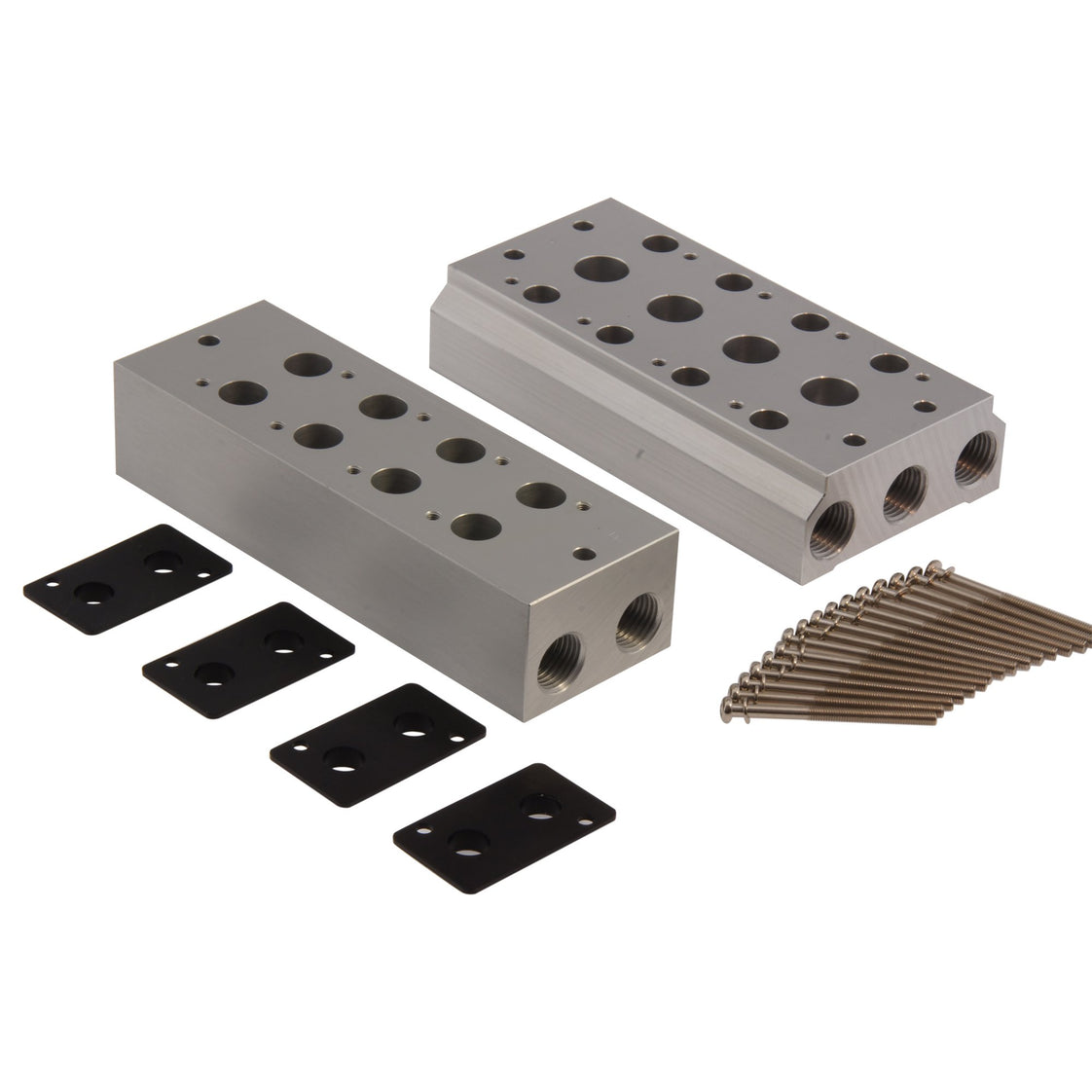

Los colectores neumáticos ofrecen una solución cómoda para distribuir el aire de una multitud de válvulas desde un punto central con puertos de entrada y salida compartidos. Este robusto y ligero colector de aluminio es adecuado para hasta 10 electroválvulas neumáticas de la serie de 3 vías MVSC/MVSC1-220 de Mindman. Ofrece una gran capacidad de flujo en un tamaño compacto. El colector se entrega con juntas de goma y tornillos para montar las válvulas. Las estaciones no utilizadas pueden cerrarse mediante placas de bloqueo. Estas placas de bloqueo están disponibles por separado. Los puertos de entrada y salida en ambos lados del colector tienen roscas G1/4&quot. Los tubos pueden conectarse por ambos lados. Si el colector se encuentra al final del circuito neumático, es necesario utilizar racores adicionales para cerrar el colector por un lado. Los colectores ofrecen una forma eficaz de reducir los tubos, los accesorios y los aparatos. En última instancia, esto supone un menor coste de material, pero tambien simplifica la instalación y el mantenimiento. Una ventaja adicional es que la longitud de la tubería se reduce en promedio, lo que conduce a una menor perdida de presión y a tiempos de respuesta ligeramente más rápidos.

Pros:

• Diseño de aluminio de alta calidad y ligero.
• Monte hasta 10 válvulas en un solo colector.
• El colector reduce en gran medida los tubos y accesorios necesarios, lo que significa una instalación y un mantenimiento más rápidos y una reducción de los costes de material.
• En promedio, las distancias entre la válvula y la unidad operativa son más cortas, lo que conlleva una menor caída de presión, un menor consumo de aire y tiempos de respuesta más rápidos.
• El cableado electrico se simplifica, ya que las bobinas de las válvulas están muy cerca unas de otras.

Contras:

• Sólo puede utilizarse con válvulas de cuerpo de la serie Mindman MVSC/MVSC1-220 de 3 vías.
• Se requieren placas de bloqueo adicionales para las estaciones no utilizadas.

Serie MVSC/MVSC1

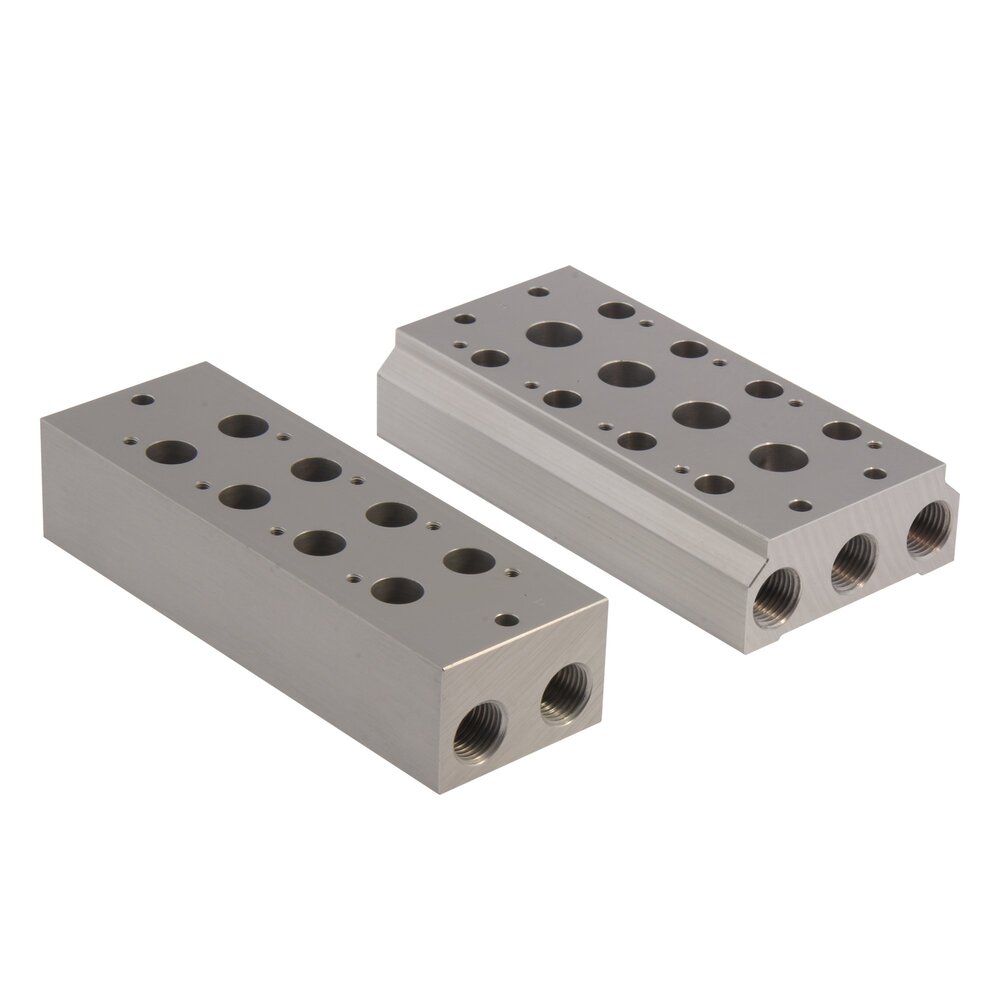

Combine una multitud de válvulas Mindman MVSC/MVSC1 en un único colector con puertos de entrada y salida centralizados. Aproveche el rendimiento y reduzca los tubos y accesorios. Todos los colectores tienen un cuerpo de aluminio resistente y ligero y se entregan con juntas de goma y pernos para montar las válvulas. Los colectores están disponibles desde 2 hasta 10 estaciones. Existen placas de bloqueo adicionales para cerrar las estaciones no utilizadas. Los colectores están disponibles para todas las válvulas de 3 y 5 vías. Elija un colector correspondiente a la anchura de la válvula, desde 22 mm hasta 46 mm. Las conexiones para las entradas y salidas laterales dependen de la anchura de la válvula y varían desde 1/4 de pulgada para las válvulas más pequeñas (22 mm) hasta 1/2 pulgada para las más grandes (46 mm) con roscas Rc, G o NPT. Tenga en cuenta que Mindman ofrece válvulas MVSC/MVSC1 con un diseño de "tipo de cuerpo" (estándar) y un diseño de "tipo de colector" en el que todos los puertos de la válvula se conectan al colector (no estándar).
