colector de 2 estaciones MVSC/MVSC1-220 3 vías G1/4''

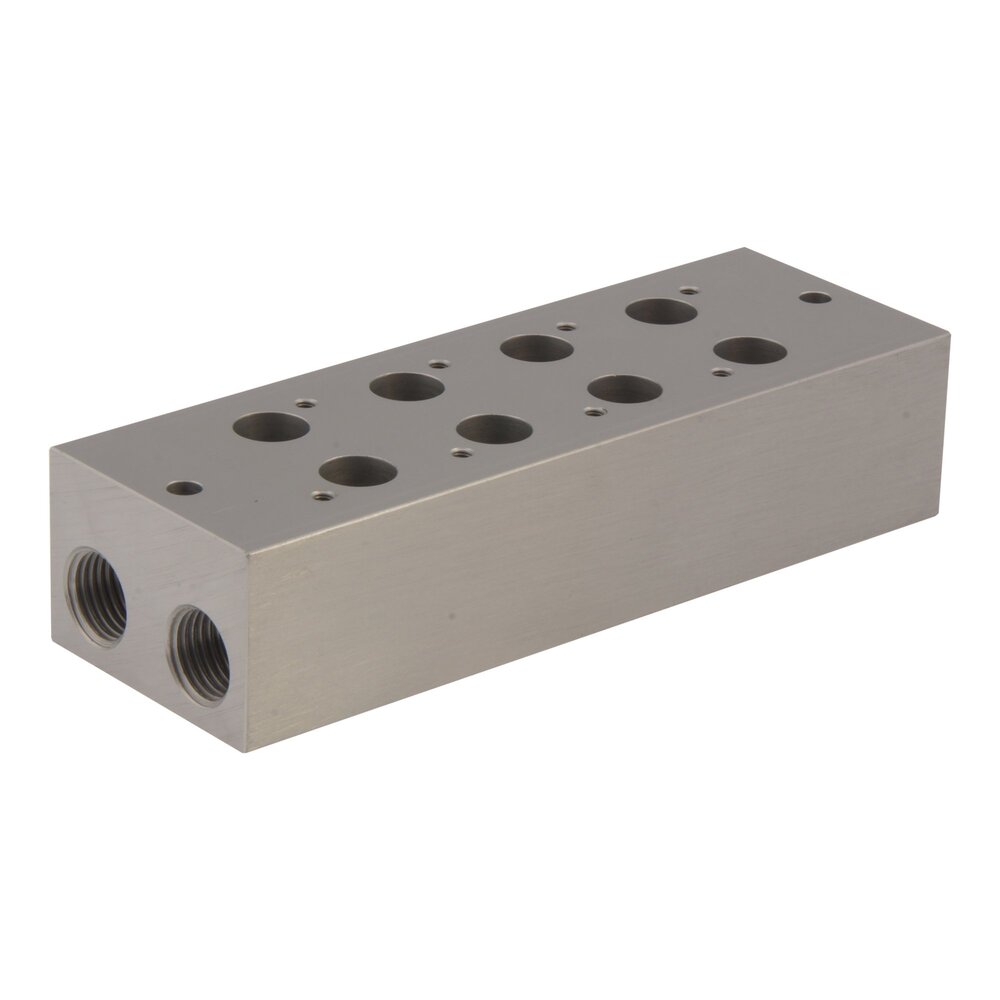

Los colectores neumáticos ofrecen una solución práctica para distribuir el aire de una multitud de válvulas desde un punto central con puertos de entrada y salida compartidos. Este colector de aluminio resistente y ligero es adecuado para hasta 2 electroválvulas neumáticas de la serie Mindman MVSC/MVSC1-220 de 3 vías. Ofrece una gran capacidad de caudal en un tamaño compacto. El colector se entrega con juntas de goma y tornillos para montar las válvulas. Las estaciones no utilizadas pueden cerrarse mediante placas de bloqueo. Estas placas de bloqueo están disponibles por separado. Los puertos de entrada y salida en ambos lados del colector tienen roscas G1/4&quot. Los tubos pueden conectarse por ambos lados. Si el colector se encuentra al final del circuito neumático, es necesario utilizar racores de enchufe adicionales para cerrar el colector por un lado. Los colectores son una forma eficaz de reducir el número de tubos, racores y accesorios. En última instancia, esto reduce los costes de material, pero también simplifica la instalación y el mantenimiento. Una ventaja añadida es que la longitud media de los tubos se reduce, lo que conlleva una menor pérdida de presión y tiempos de respuesta ligeramente más rápidos.

Pros

• Diseño de aluminio ligero y de alta calidad.
• Monte hasta 2 válvulas en un único colector.
• El colector reduce considerablemente la cantidad de tubos y accesorios necesarios, lo que se traduce en una instalación y un mantenimiento más rápidos y una reducción de los costes de material.
• Las distancias medias entre la válvula y la unidad operativa son más cortas, lo que se traduce en una menor caída de presión, un menor consumo de aire y tiempos de respuesta más rápidos.
• El cableado eléctrico se simplifica, ya que las bobinas de las válvulas están situadas muy cerca unas de otras.

Contras

• Sólo se puede utilizar con válvulas de cuerpo poroso de la serie Mindman MVSC/MVSC1-220 de 3 vías.
• Se requieren placas de bloqueo adicionales para las estaciones no utilizadas.

Serie MVSC/MVSC1

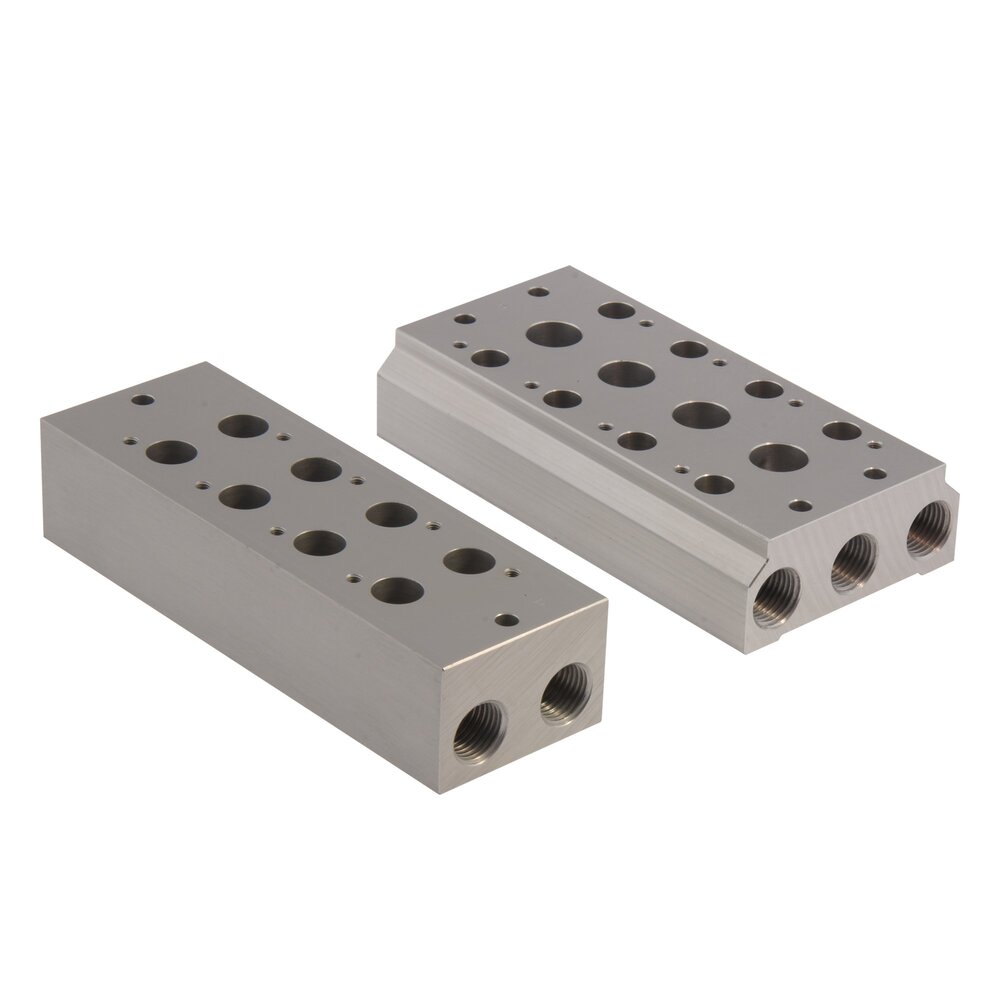

Combine una multitud de válvulas Mindman MVSC/MVSC1 en un único colector con puertos de entrada y salida centralizados. Aproveche el rendimiento y reduzca los tubos y accesorios. Todos los colectores tienen un cuerpo de aluminio resistente y ligero y se entregan con juntas de goma y pernos para montar las válvulas. Los colectores están disponibles desde 2 hasta 10 estaciones. Existen placas de bloqueo adicionales para cerrar las estaciones que no se utilicen. Los colectores están disponibles para todas las válvulas de 3 y 5 vías. Elija un colector que corresponda a la anchura de la válvula, desde 22 mm hasta 46 mm. Las conexiones para las entradas y salidas laterales dependen de la anchura de la válvula y varían de 1/4 pulgada para las válvulas más pequeñas (22 mm) a 1/2 pulgada para las válvulas más grandes (46 mm) con roscas Rc, G o NPT. Tenga en cuenta que Mindman ofrece las válvulas MVSC/MVSC1 con un diseño de 'tipo de puerto de cuerpo' (estándar) y un diseño de 'tipo de colector' en el que todos los puertos de la válvula se conectan al colector (no estándar).
