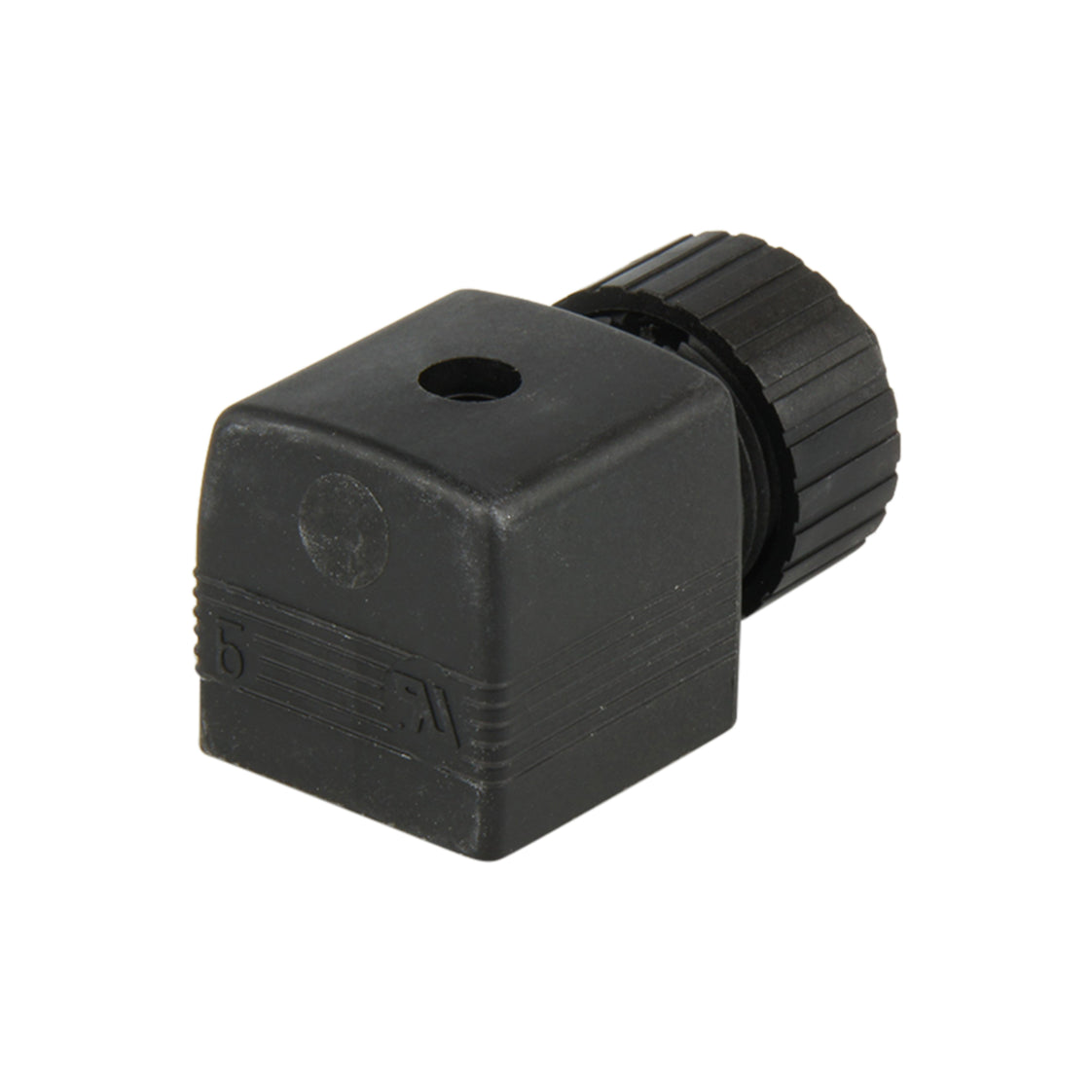

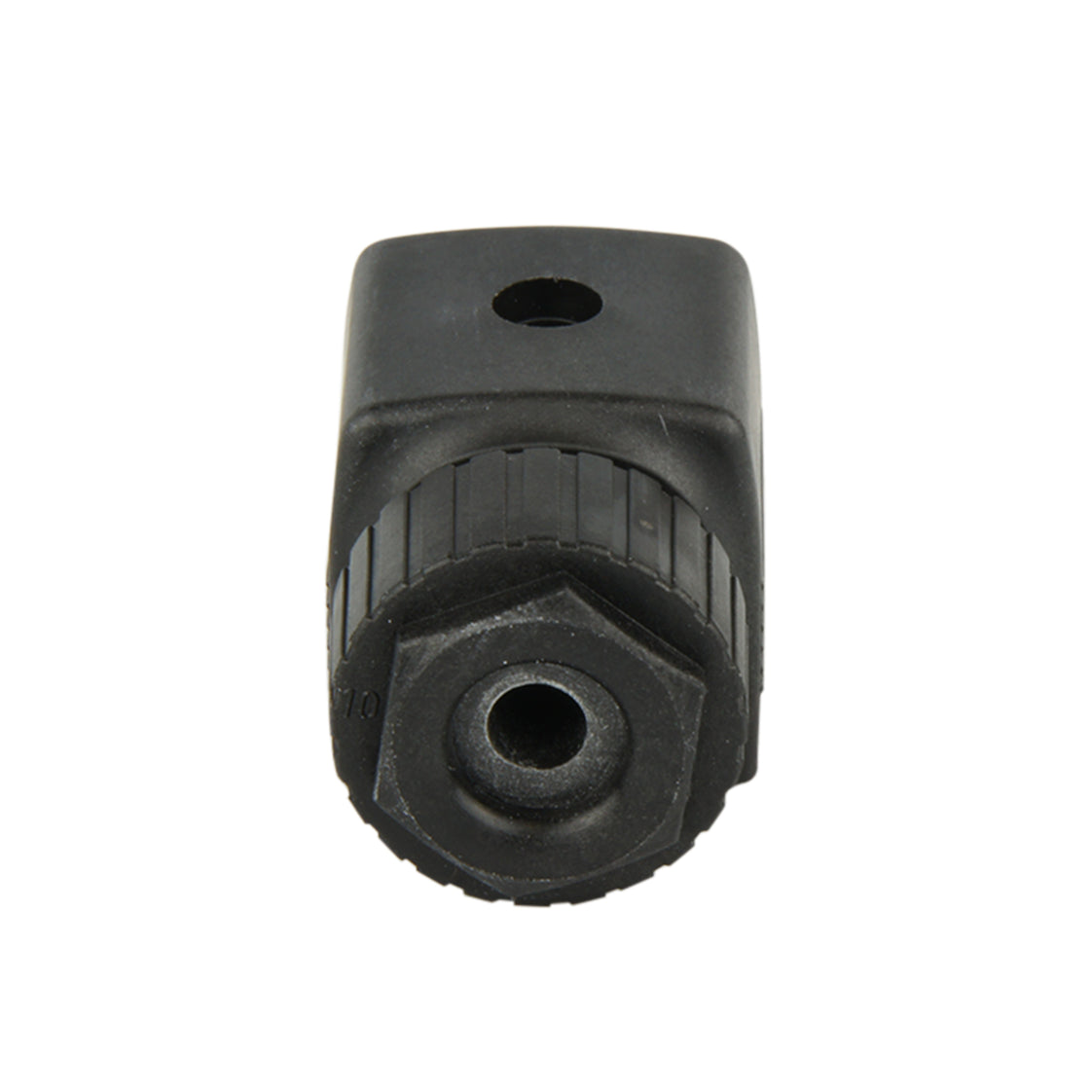

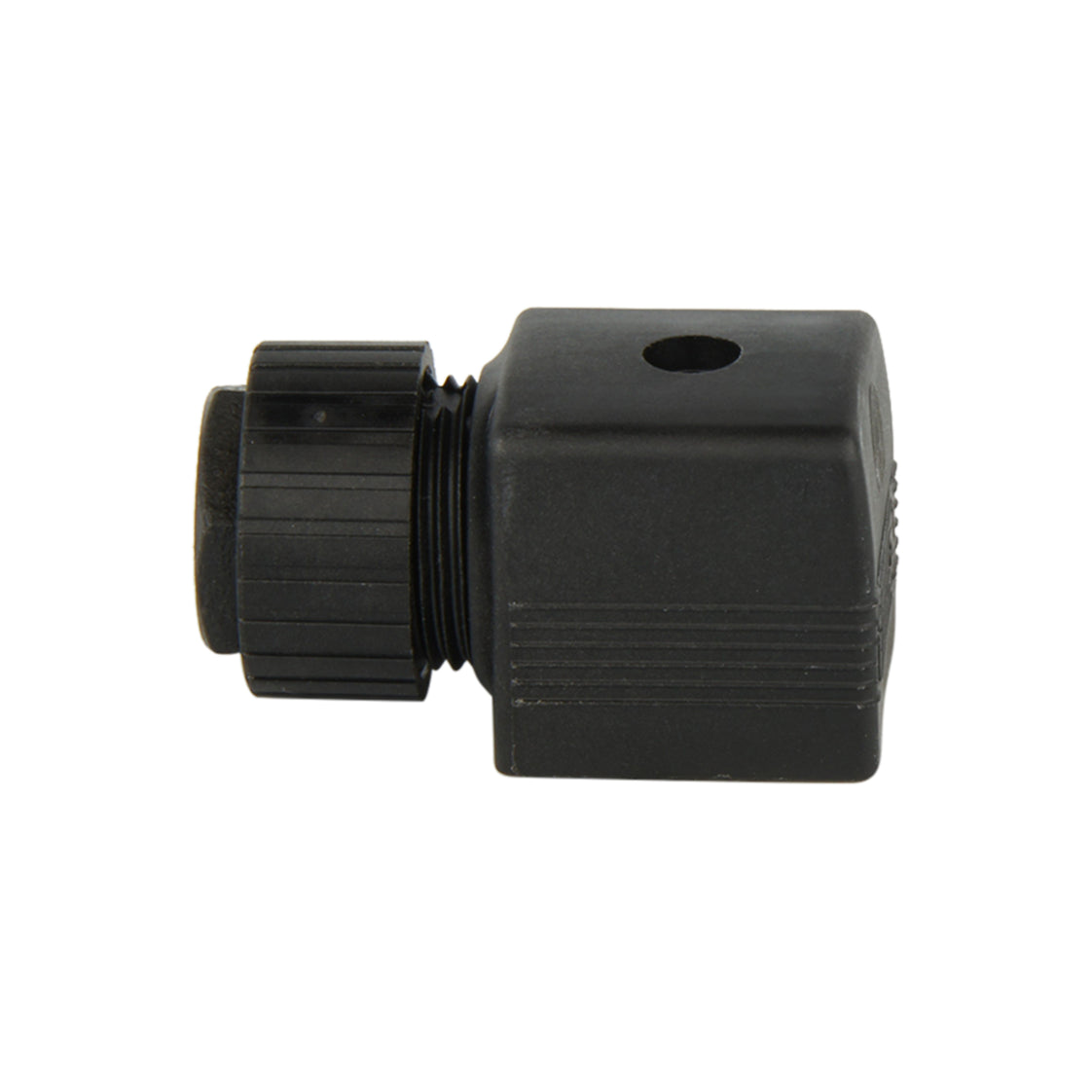

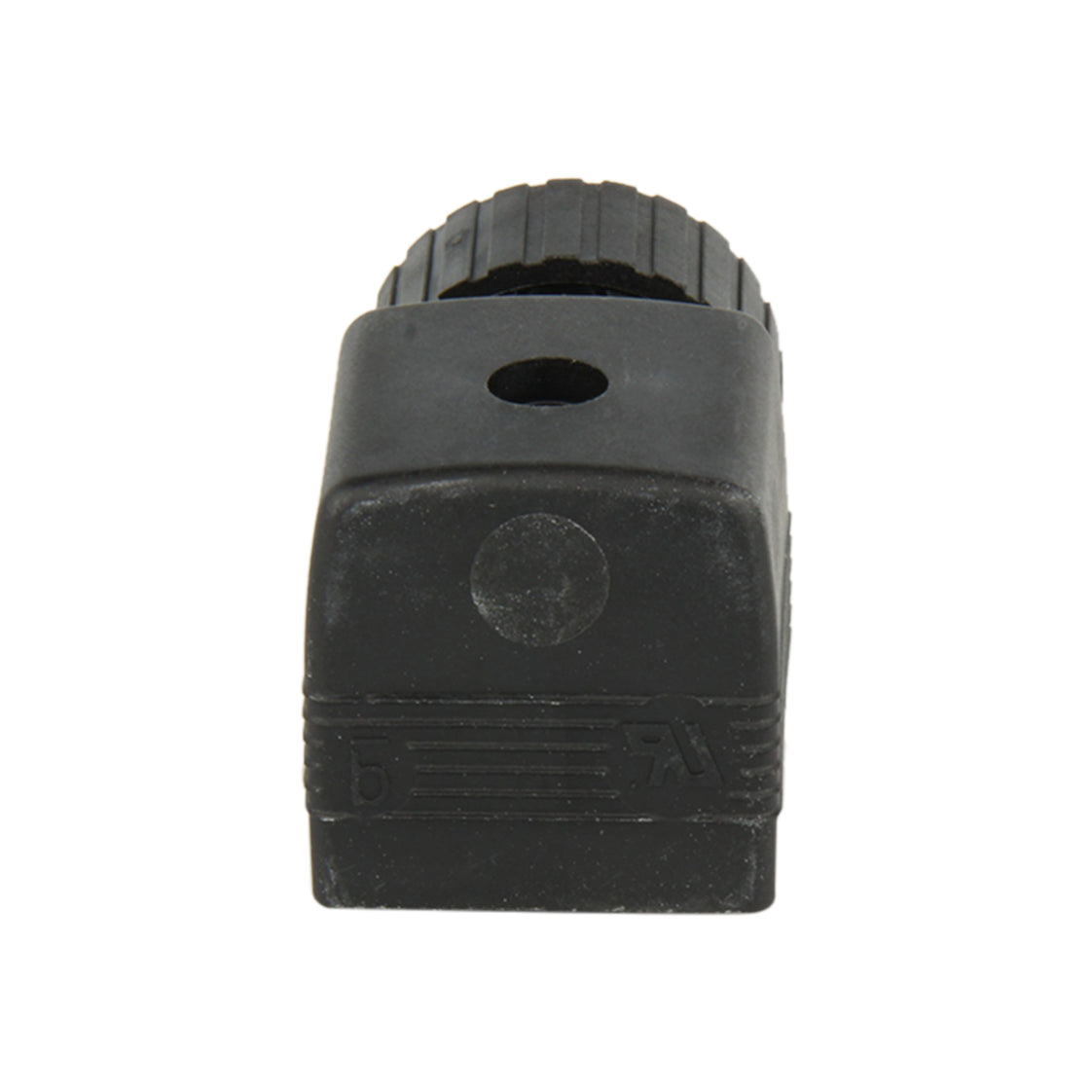

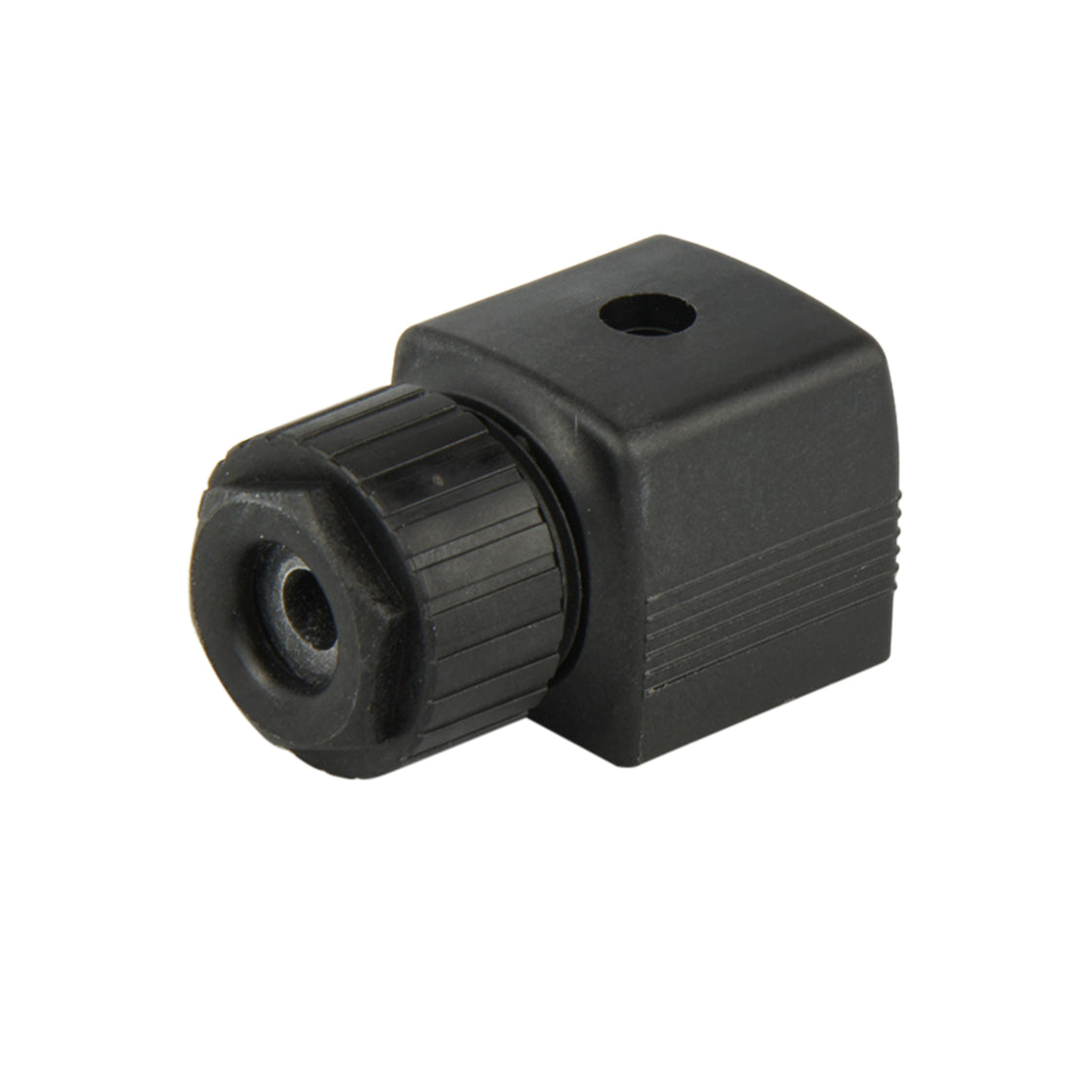

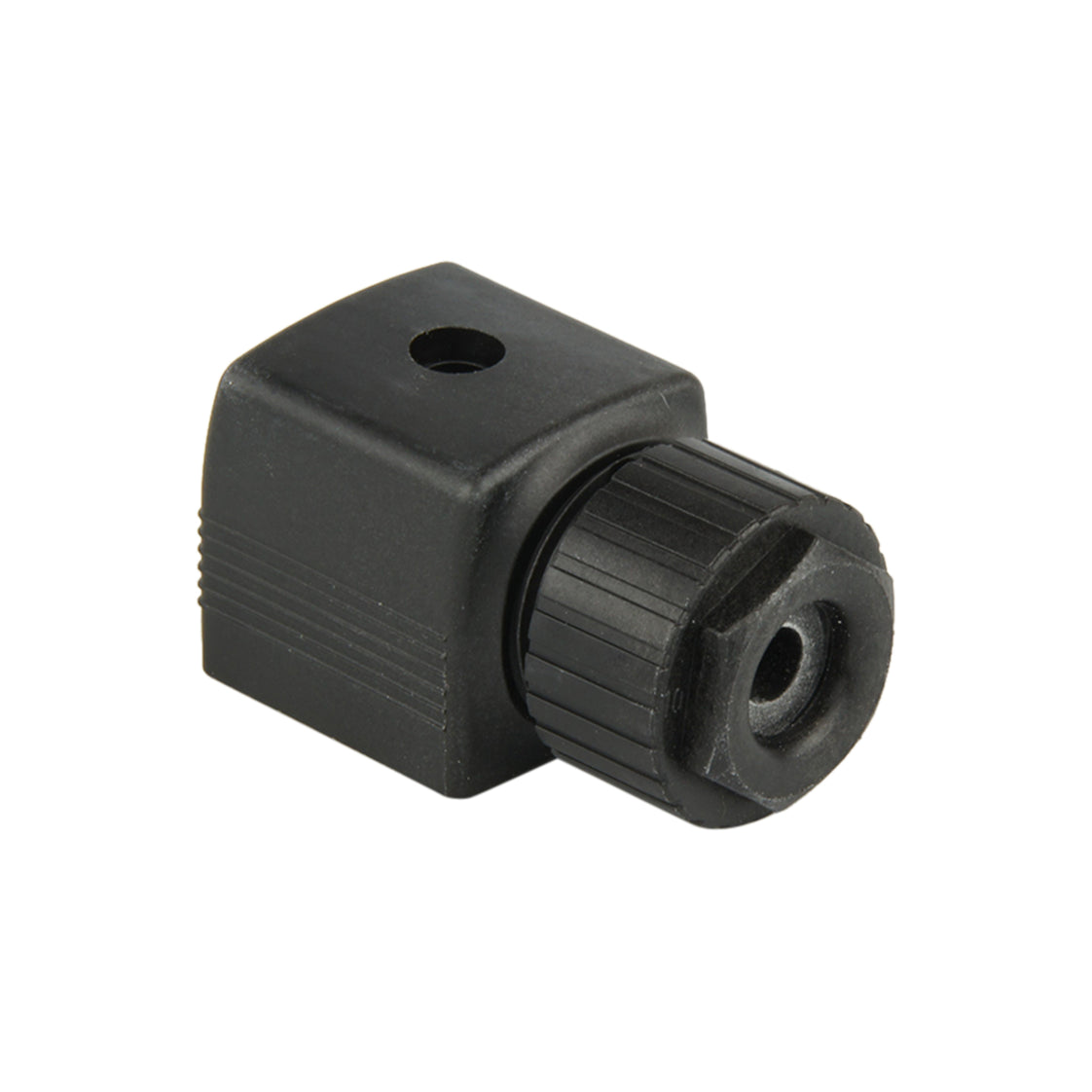

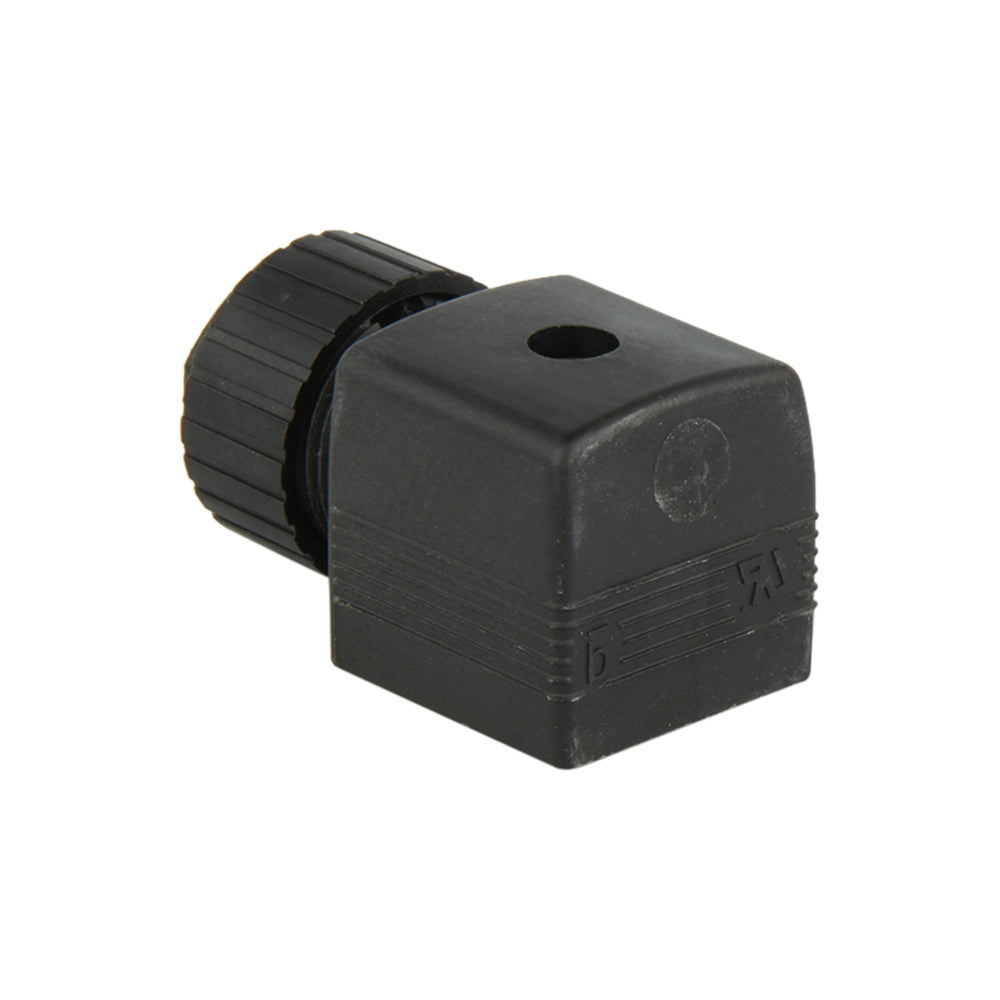

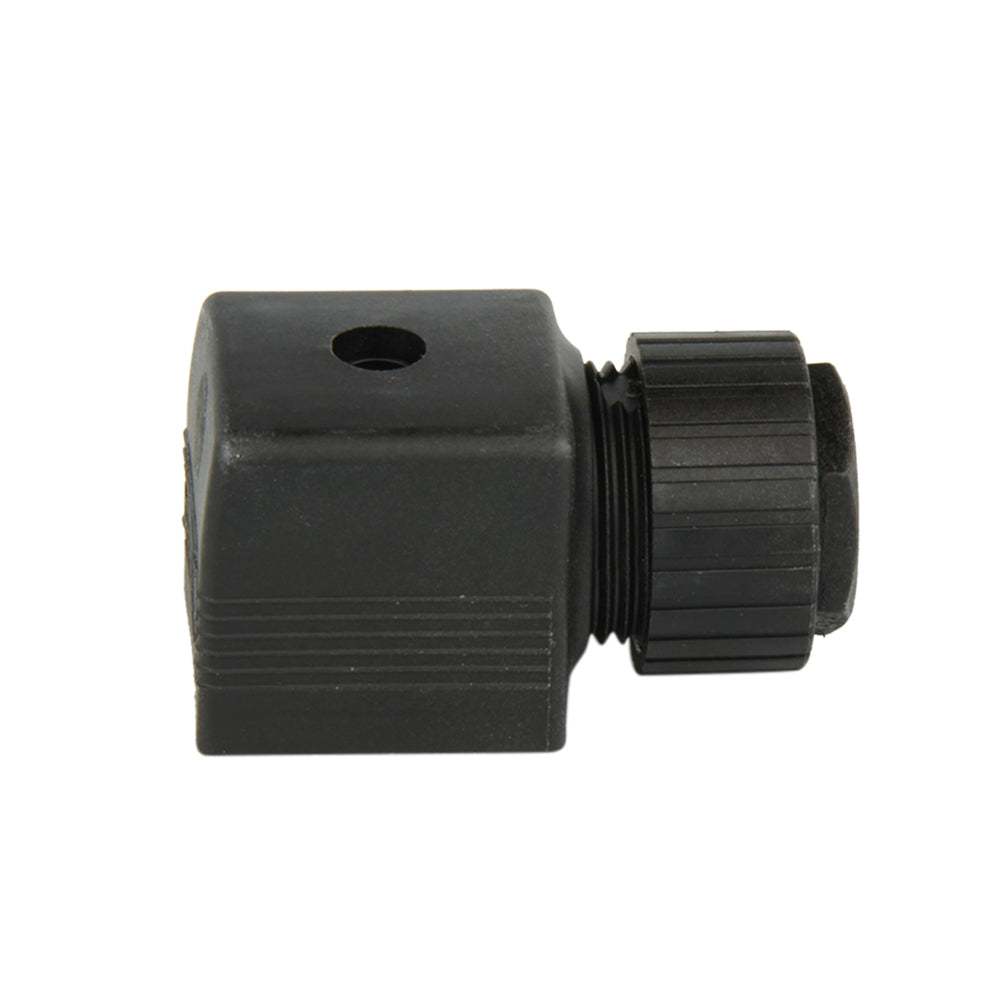

Conector 12-24V CC (DIN - A) Cambio De Polaridad Para Válvulas De Impulso - Burkert 2508 212512
Aviso: Este producto será descontinuado en el futuro
Este conector Burkert 2508 DIN-A se utiliza para conectar componentes eléctricos, como una electroválvula, a una fuente de alimentación. Tiene una clasificación IP65, una tensión nominal de 12 - 24 V CC, un amperaje máximo de 1,2 A y es adecuado para una temperatura ambiente máxima de 90⁰C. Este conector de cable es la versión IN, por lo que puede controlar válvulas de impulsos invirtiendo la polaridad de 3 señales de control y no necesita alimentación para mantener la posición de la válvula. No apto para fuentes de alimentación de corriente alterna (CA). Es modular, compacto y permite un montaje rápido y un tiempo de integración reducido.
Aviso: Este producto será descontinuado en el futuro
Descripción

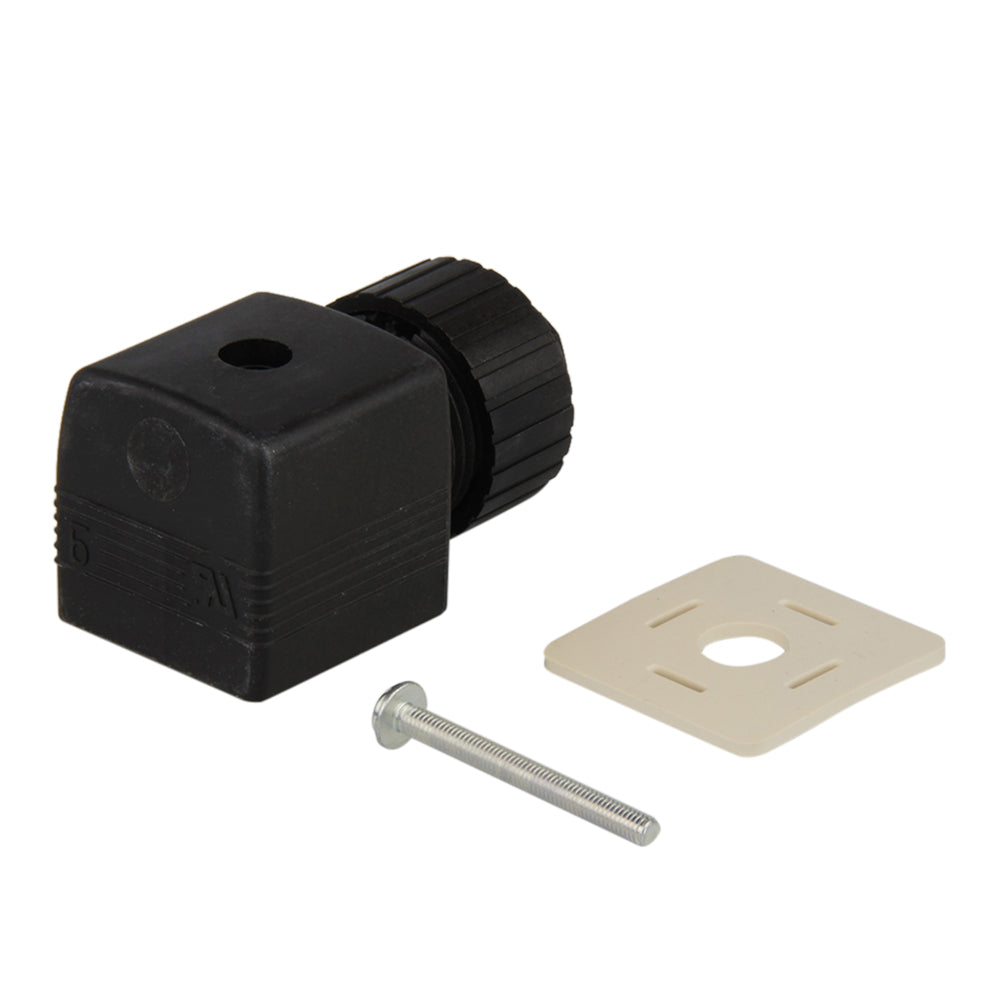

Este conector Burkert 2508 es adecuado para una conexión DIN EN 175301-803 Forma A (anteriormente DIN 43650), pero se denomina simplemente conexión DIN-A. Los conectores DIN-A también se denominan "conectores terrón de azúcar" o "MPM". La forma A se refiere a la distancia entre las clavijas, que es de 18 mm. Tiene una tensión nominal de 12 - 24 V CC, 1,2 A, y es apto para un rango de temperatura ambiente de -10⁰C a 55⁰C . Es modular, compacto, tiene certificación IP65, conecta los cables en un ángulo de 90⁰, permite un montaje rápido y reduce el tiempo de integración. Esta versión incluye un tornillo de montaje de acero y, de serie, un punto de conexión a tierra. Esta clavija de cable es la versión IN. Puede controlar una válvula de impulsos invirtiendo la polaridad de 3 señales de control. Las válvulas de impulsos se abren o cierran cuando se invierte la polaridad de la tensión de control. No necesita una tensión constante para permanecer en ese estado, ya que lo mantiene un imán permanente. Las señales de control del tipo 2508 IN incluyen ON, OFF y GND. Conmutando estas señales en varias combinaciones, se puede invertir la polaridad a través de una válvula de impulsos.
Pros:
- Cumple la norma DIN EN 175301-803 Forma A, de uso común en todo el mundo y que puede utilizarse con numerosas marcas.
- Este conector de cable es la versión IN, por lo que puede controlar válvulas de impulsos invirtiendo la polaridad de 3 señales de control y no necesita alimentación para mantener la posición de la válvula.
- Fiabilidad probada de Burkert.
- Permite un montaje rápido y un tiempo de integración reducido.
- Certificado IP65.
Contras:
- Sólo apto para 12 - 24 V CC.
- No apto para fuentes de alimentación de corriente alterna (CA).
- Sólo apto para válvulas de impulsos.
Serie 2508
La serie 2508 de Burkert es una gama de conectores de cable utilizados para conectar una fuente de alimentación a un componente eléctrico, como una válvula. Todos los enchufes están diseñados según la norma DIN EN 175301-803 (antes DIN 43650) Forma A (en breve DIN-A). Se presenta en una amplia variedad de tensiones, amperajes y diseños, cada uno de los cuales satisface diferentes requisitos de protección, indicación o rendimiento. Las posibles opciones de circuitos son: 2 polos sin circuito, 3 polos sin circuito, LED, varistor, rectificador, protección de polos, diodo libre, circuito HL, circuito LR, circuito IN, o una combinación de diferentes circuitos. Se conectan en un ángulo de 90⁰ y tienen certificación IP65, lo que permite un montaje rápido y un tiempo de integración reducido.
