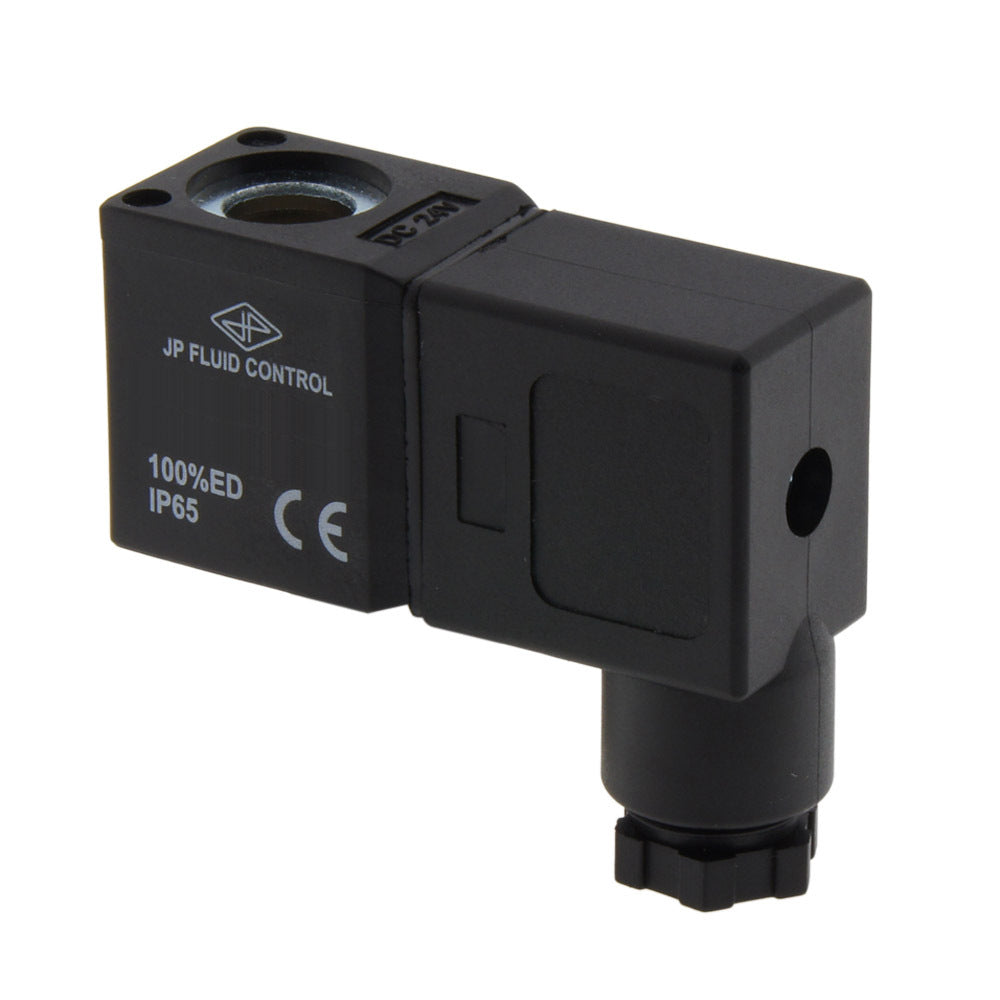

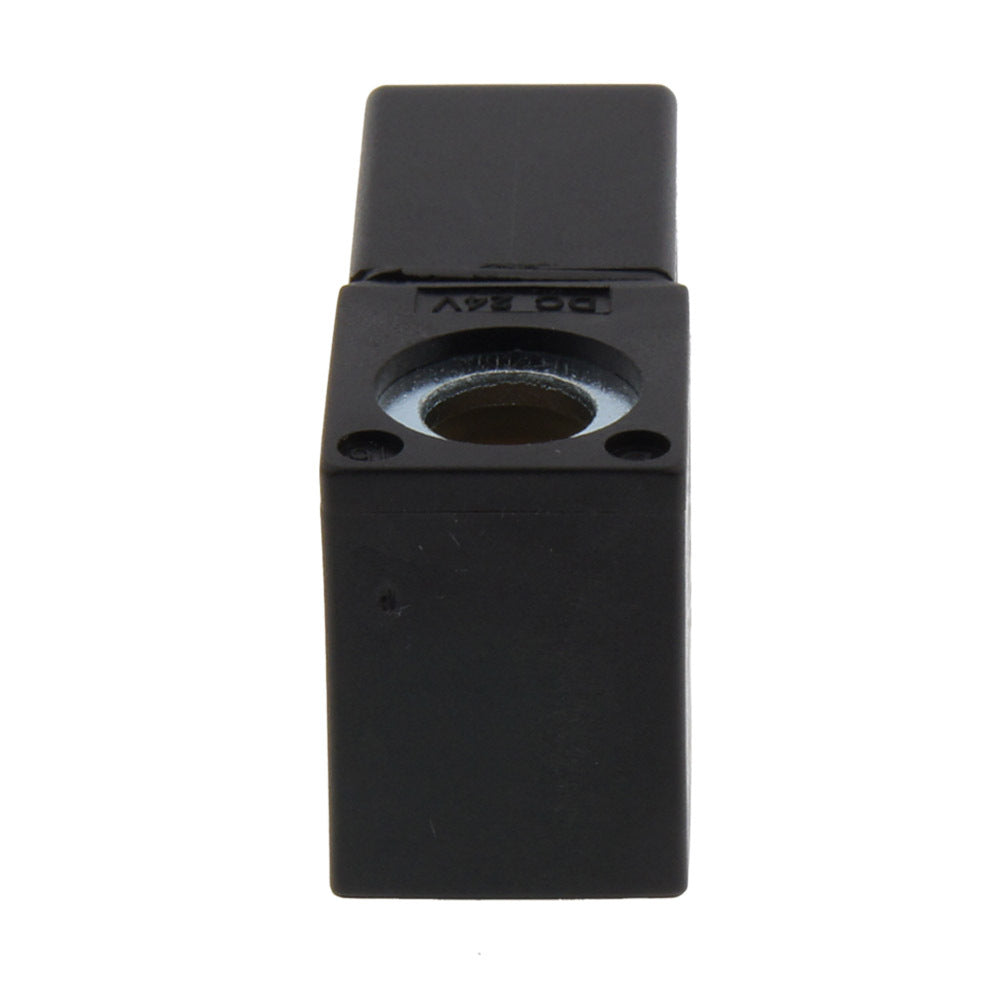

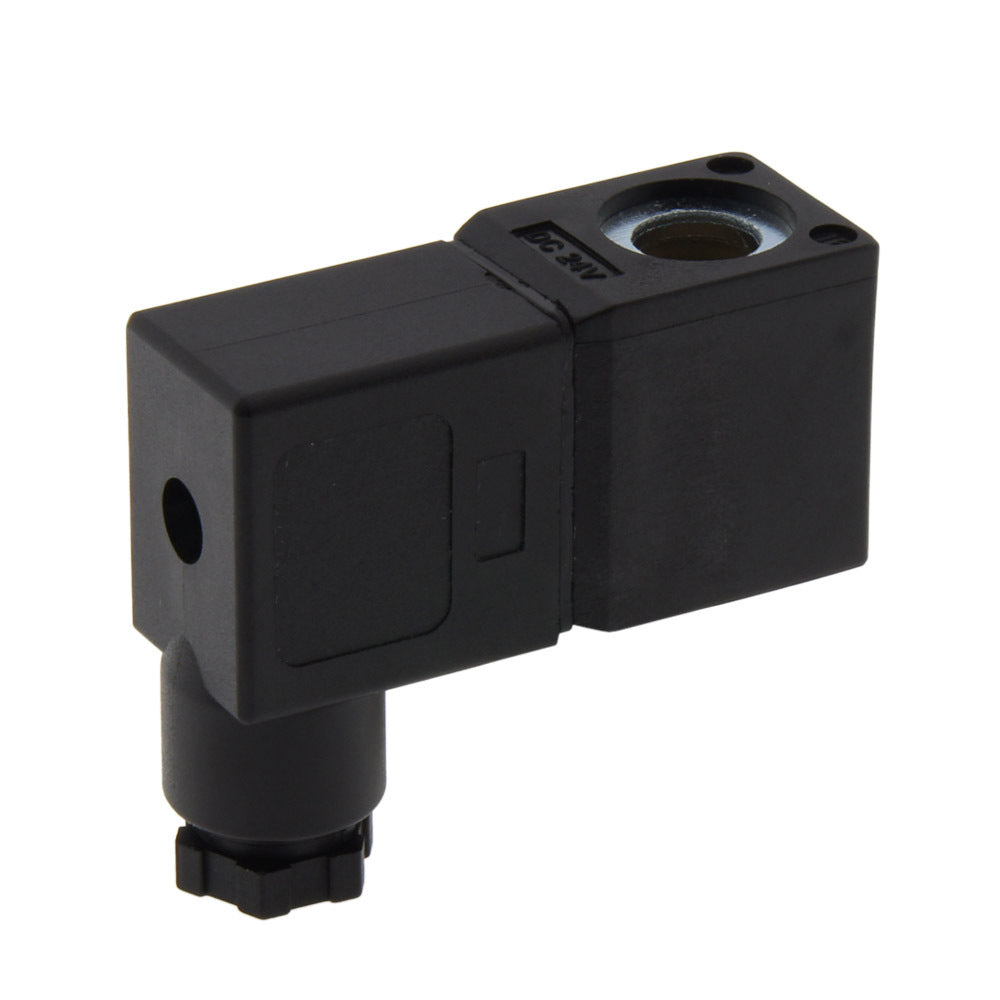

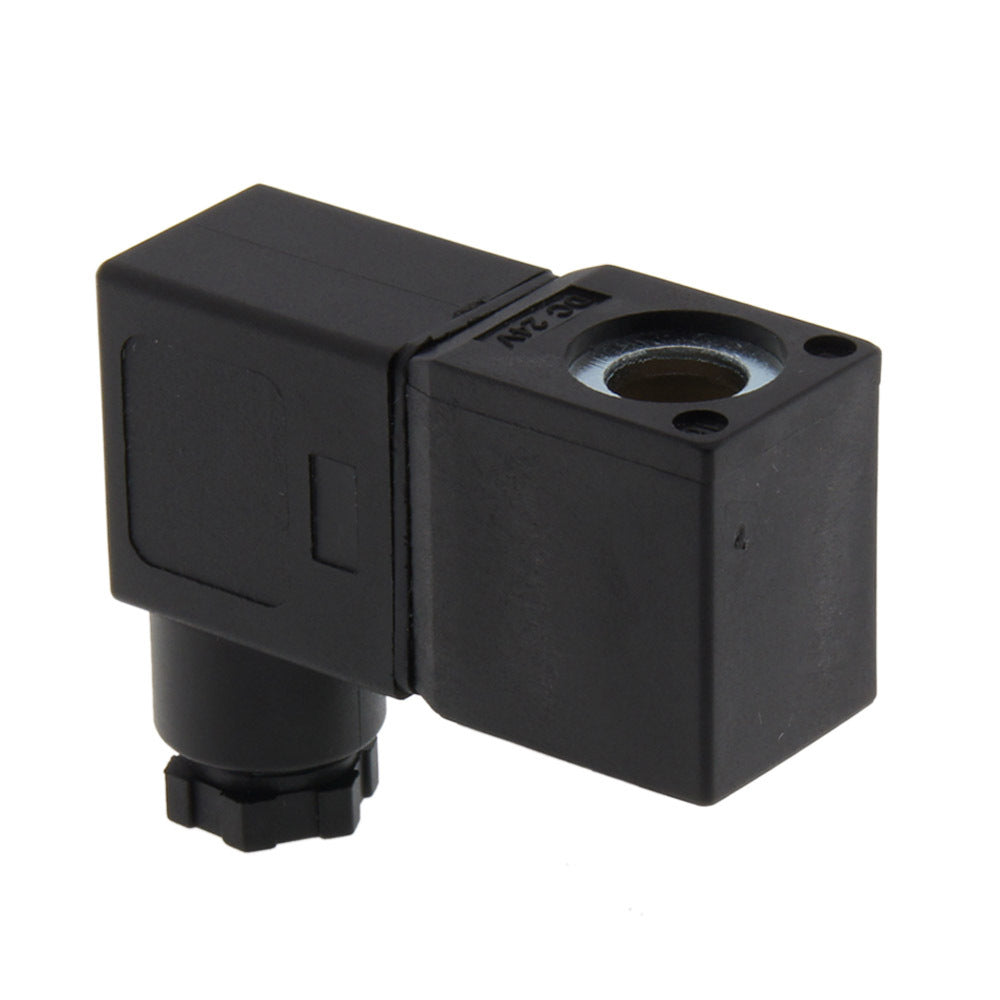

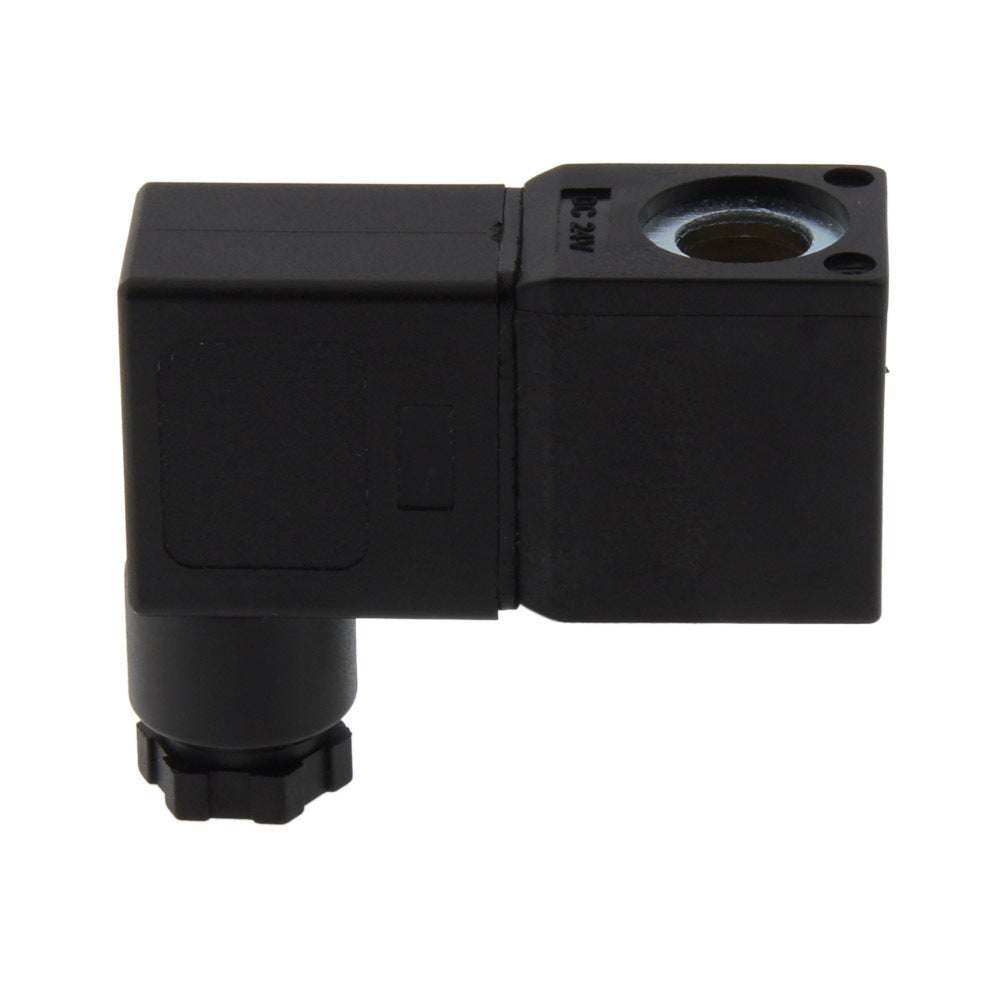

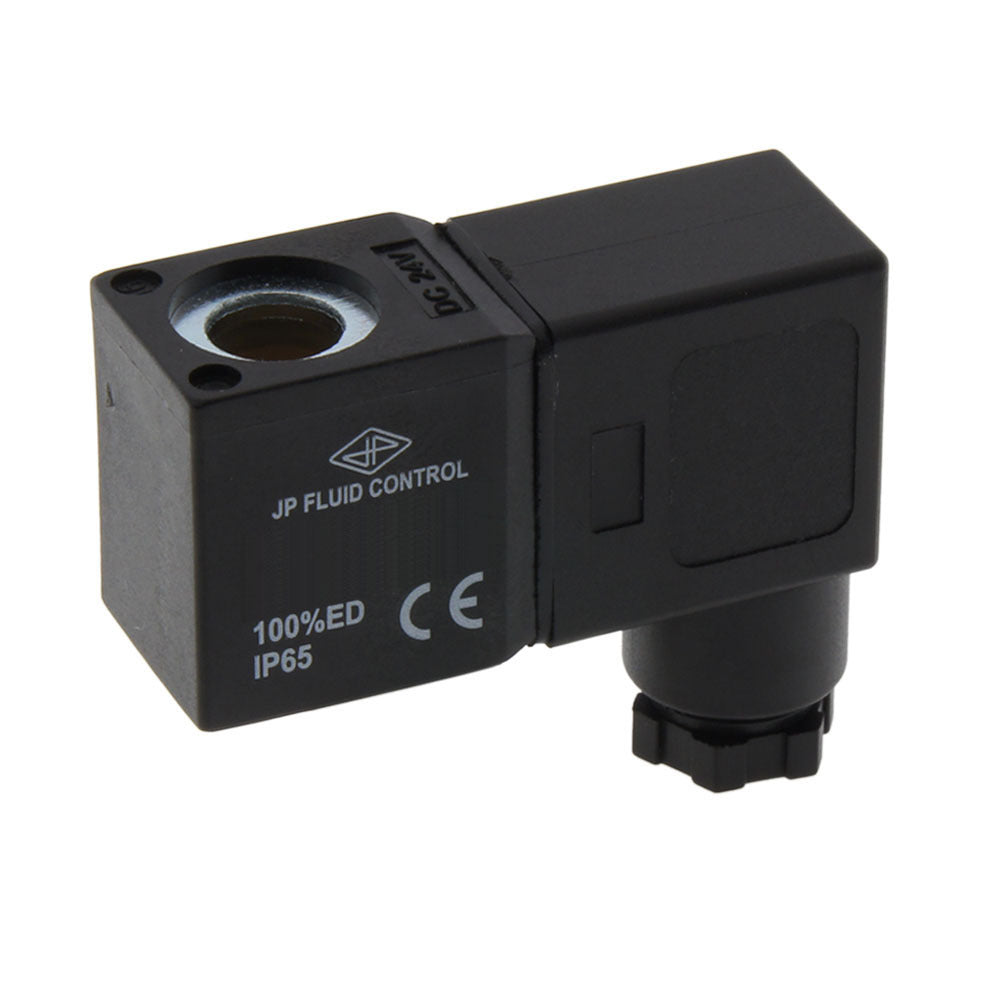

Referencia: CS4-380AC
Marca: JP Fluid Control

bobina de 400V AC de la serie CS4. Sólo utiliza 8VA. Compatible con las electroválvulas de la serie CM de JP Fluid Control.

Conector incluido
Ver todo

Aviso: Este producto está descontinuado

Descripción
Especificaciones
Descargas
Productos relacionados

Descripción

Dimensiones


Dimensiones de la bobina CS4 en mm.

Bobina de electroválvula de la serie JP Fluid Control (400V AC) incluyendo conector DIN-B. Consulte la tabla siguiente para ver qué electroválvulas son adecuadas para esta bobina.

Serie de válvulasFunciónOrificio230VAC24VDC24VAC12VDC120VAC
ST-DA / ST-SA / ST-IANC3 - 50 mmCS1CS1CS1CS1CS1
ST-DBNO1 - 4 mmCS1CS1CS1CS1CS1
TW-DB / TW-DC / TP3/2 NO/DI1.5 - 3 mmCS1CS1CS1CS1CS1
LPNO6 - 9 mmCS1CS1CS1CS1CS1
LPNO19 - 45 mmCS2CS2CS2CS2CS2
ST-IBNO13 - 50 mmCS2CS2CS2CS2CS2
DF-SANC16 - 25 mmCS2CS2CS2CS2CS2
DF-SANC32 - 50 mmCS8CS8CS8CS8CS8
DF-SBNO16 - 25 mmCS2CS2CS2CS2CS2
TW-DA / TW-DD3/2 NC/UN1.5 - 3 mmCS3CS3CS3CS3CS3
HP-DANC1 - 1,5 mmCS3CS3CS3CS3CS3
CMNC2 - 12 mmCS4CS4CS4CS4CS4
HP-IANC8 - 15 mmCS5CS5CS5
PVNC15 - 45 mmCS6CS6CS6CS6CS6
PS Tipo A3/2, 5/2, 5/3 CP1CP1CP1CP1CP1
PS Tipo B/C/D3/2, 5/2, 5/3 CP2CP2CP2CP2CP2

NC= normalmente cerrado, NO = normalmente abierto, DI = desviación, UN = universal

Importante

  • Por favor, asegúrese de que el tipo de bobina es adecuado para el tipo de electroválvula.
  • Utilice únicamente la fuente de alimentación correcta especificada en la etiqueta. La tensión continua aplicada a una bobina de tensión alterna puede provocar daños.
  • Nunca alimente la bobina cuando no esté montada en la electroválvula. La bobina se sobrecalienta y puede quemarse.
  • La bobina sólo está bien aislada si todos los componentes, cables y conectores están bien conectados.
  • La bobina se calienta durante el uso. Esto es normal. No toque la bobina o la válvula cuando esté caliente.

Descargas

Safety instructions
pdf
Descargar
CAD cs4.zip
zip
Descargar

Especificaciones

Tensión
Elija la tensión necesaria para el funcionamiento de la válvula. AC significa corriente alterna, DC significa corriente continua.
400 V CA
Material
Elija un material para la carcasa que no se corroa con los medios y el entorno, y que pueda soportar las temperaturas y presiones. Consulte nuestra tabla de resistencia química.
Epóxido
Tipo de accesorio/repuesto
Accesorio o pieza de recambio utilizada para productos de una categoría específica.
Núcleo magnético
Conexión eléctrica
DIN-BI (11 mm)
Potencia nominal desde/hasta (VA)
8
Grado de protección (IP)
El índice de protección contra la penetración (IP) indica la resistencia del producto al polvo y al agua, lo que resulta crucial en exteriores o en condiciones duras.
IP65
Ciclo de trabajo
100
Altura (mm)
Altura del producto sin embalaje.
28
Diámetro interior (mm)
10.25
