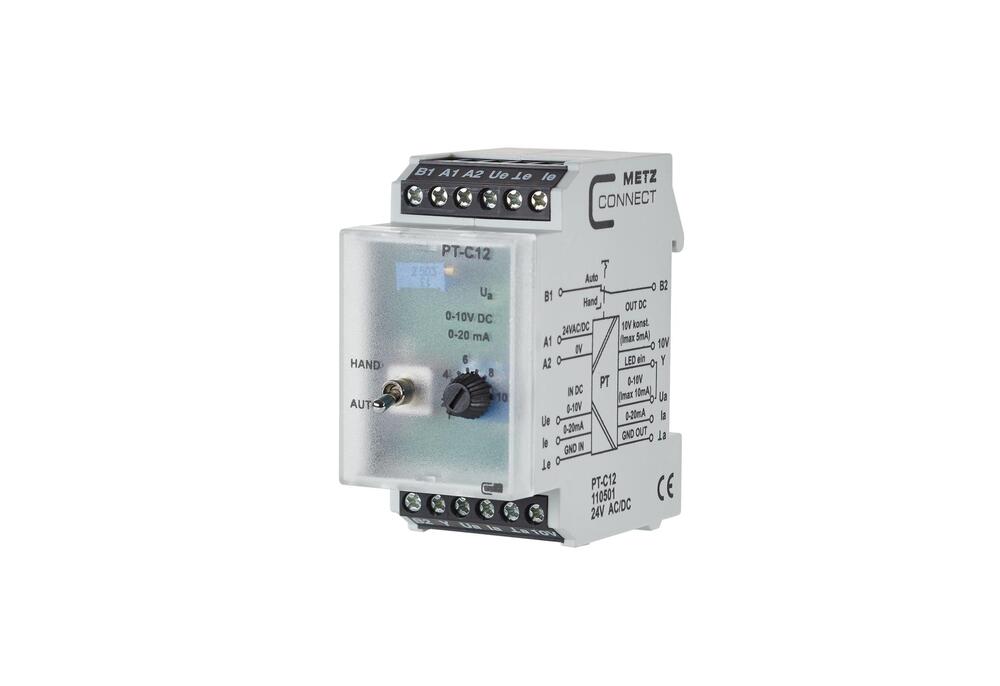

Convertidor Metz Connect - 110501

El aislador de potencial/convertidor de señal se utiliza para aislar señales analógicas en el rango de 0 a 10 V CC y de 0 a 20 mA CC. También se utiliza para una conversión de señal de 0 a 10 V CC a 0 a 20 mA CC o de 0 a 20 mA CC a 0 a 10 V CC. Las señales de entrada y salida, así como la tensión de alimentación, están aisladas eléctricamente entre sí. Se puede conectar al aparato una señal de entrada de 0 a 10 V o de 0 a 20 mA.

La función de aislamiento eléctrico: Con el PT-C12, la señal de entrada de 0 a 10 V se ajusta proporcionalmente a la señal de salida de 0 a 10 V. El PTi-C12 ajusta la señal de entrada de 0 a 20 mA proporcionalmente a la señal de salida de 0 a 20 mA.

La función conversión de señal con separación de potencial: Con una conversión de señal de 0 a 10 V a 0 a 20 mA, o de 0 a 20 mA a 0 a 10 V, la señal de salida así convertida puede reajustarse mediante un trimmer de husillo integrado. Además, también está integrada una opción de funcionamiento manual de emergencia con un interruptor MANUAL AUTO con contacto de realimentación. La señal de salida de 0 a 10 V o de 0 a 20 mA puede ajustarse mediante el potenciómetro frontal cuando el interruptor está en la posición MANUAL. Una tensión de salida constante de máx. 10 V CC y 5 mA en el terminal de 10 V.

La entrada Y se utiliza para la visualización LED de la tensión de salida Ua. El brillo del LED depende del nivel de la señal de salida (puente entre Ua e Y). Alternativamente, se puede conectar a la pantalla LED una señal externa en la entrada Y de 0 a 10 V CC. El dispositivo se conecta con bloques de terminales de tipo tornillo.
