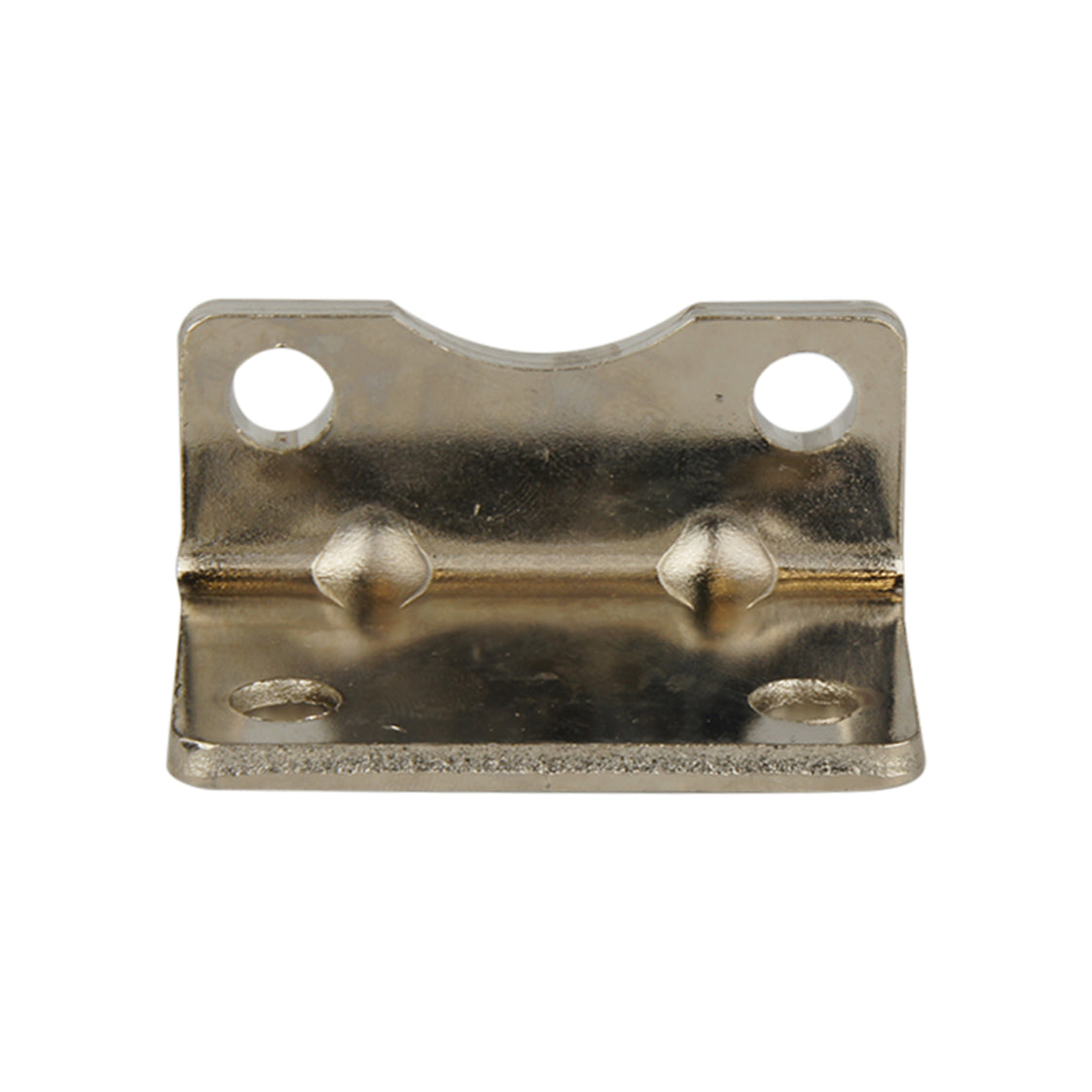

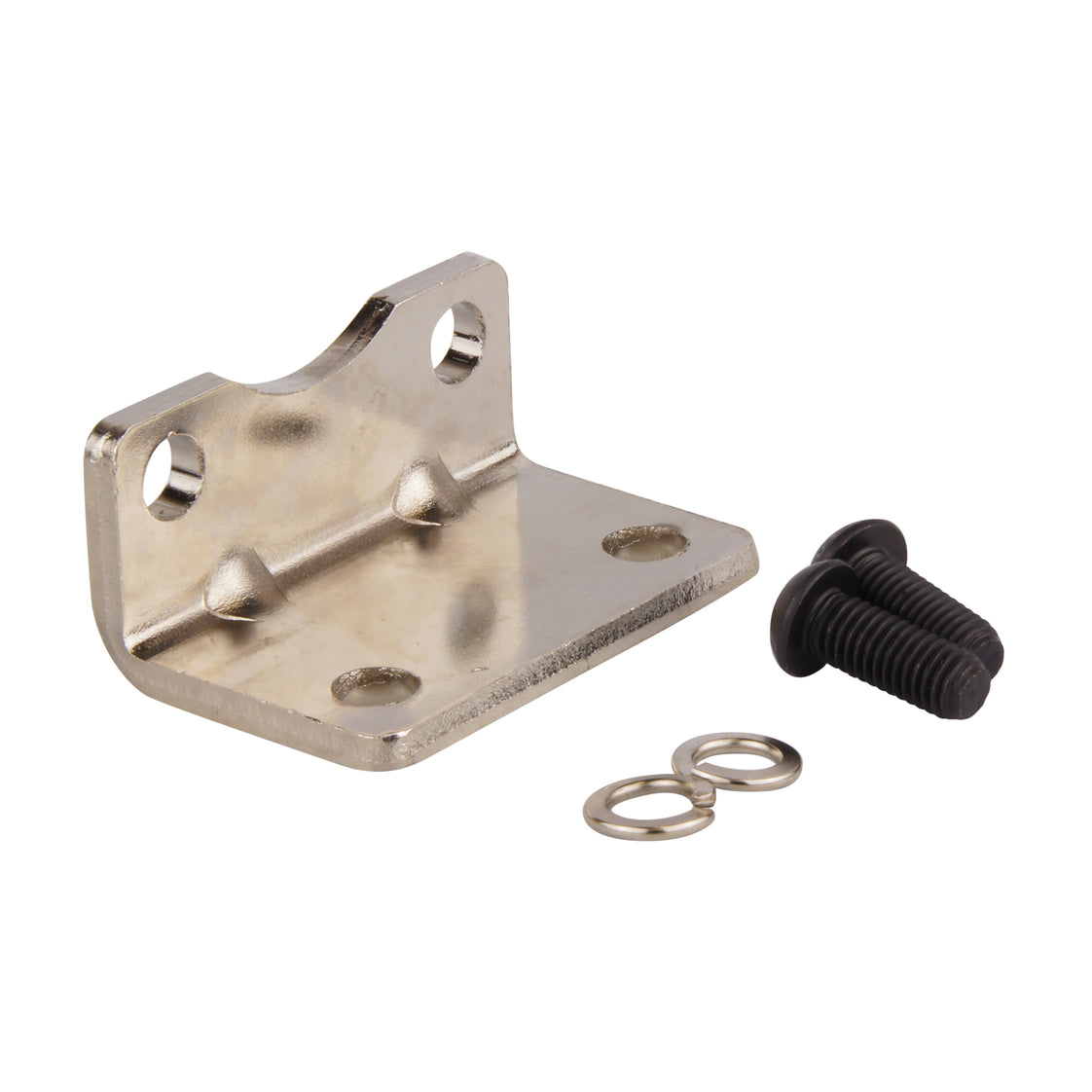

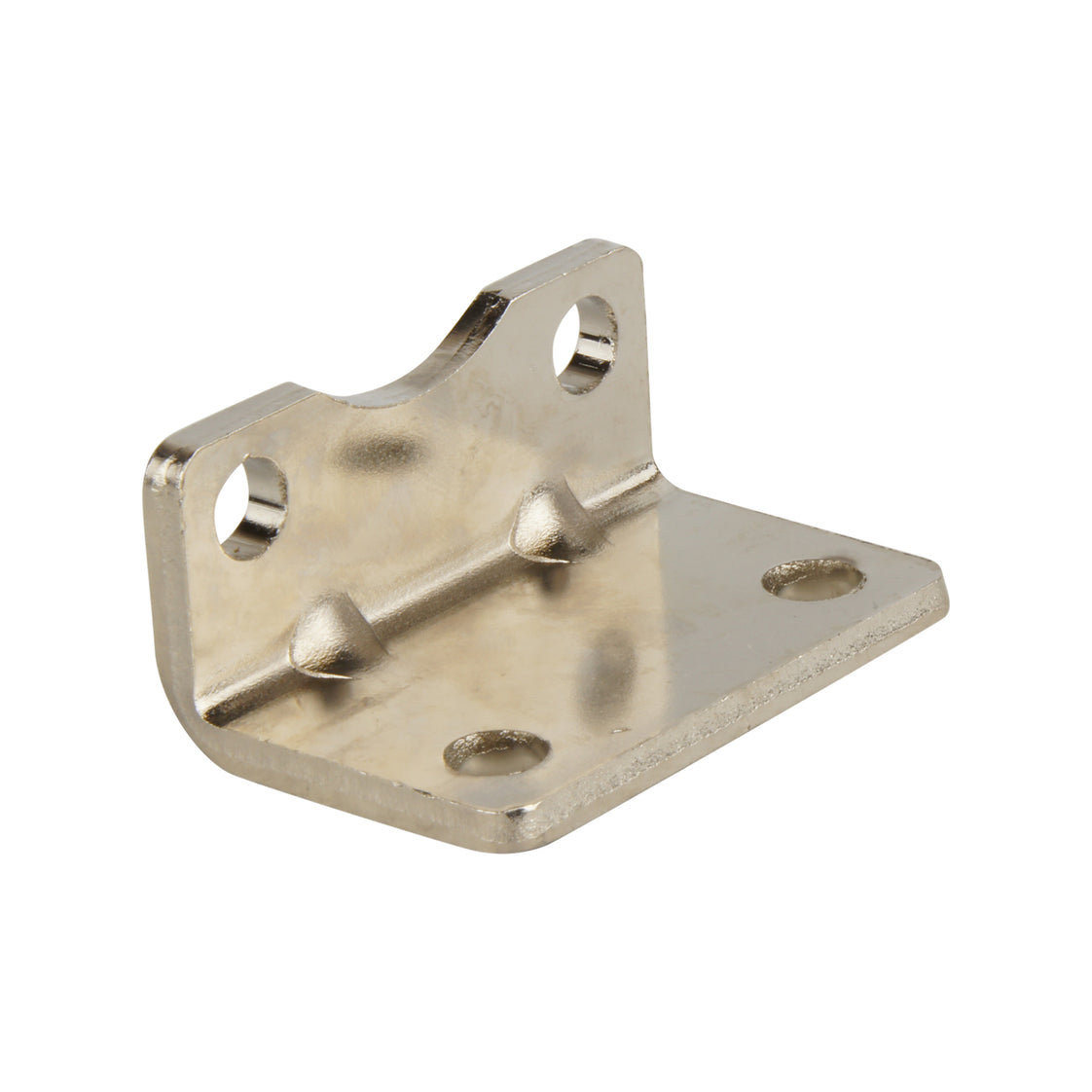

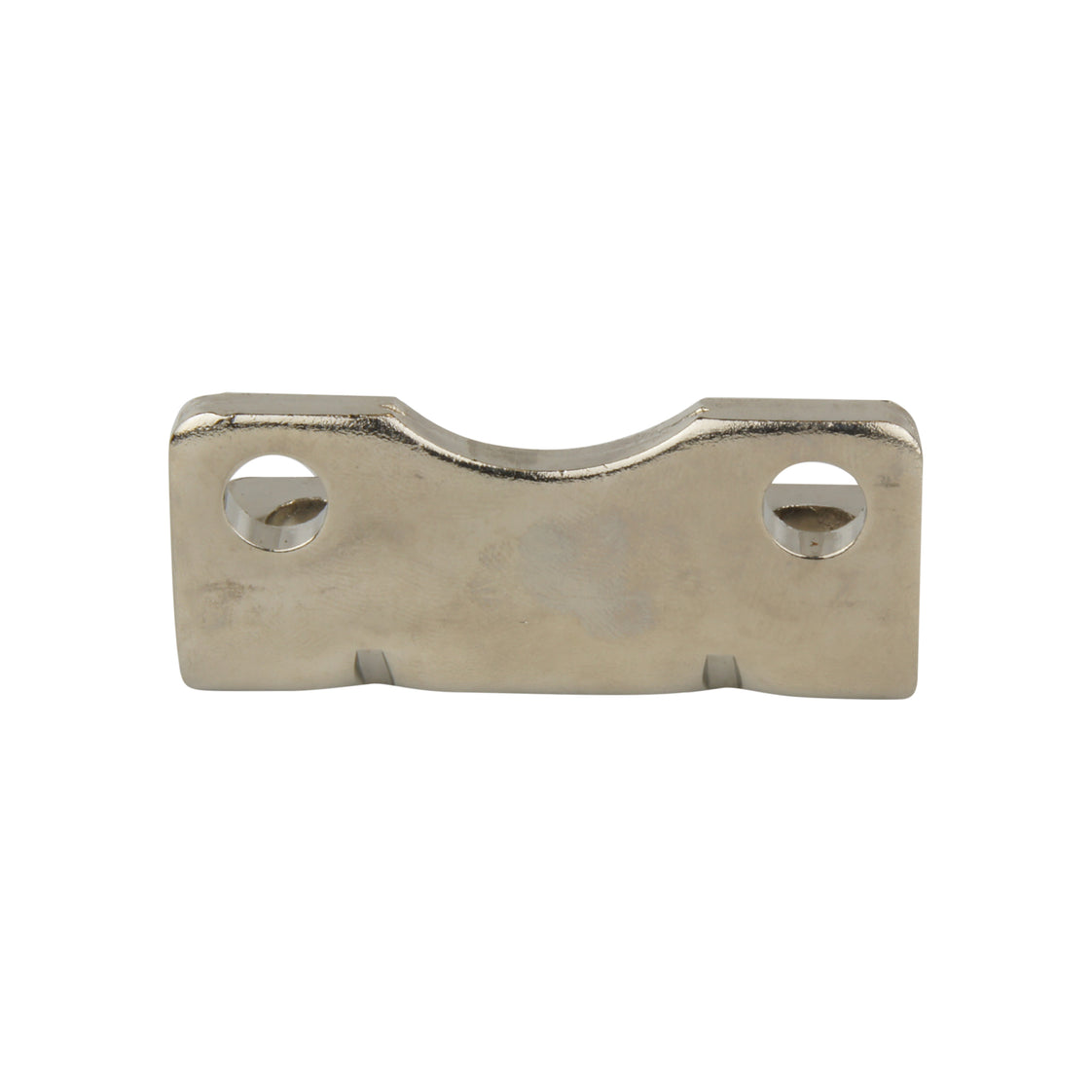

CYL-50mm Soporte de pie de acero ISO-15552 MCQV/MCQI2

Esta brida de pie está diseñada para el montaje fijo de cilindros neumáticos ISO 15552 y 21287 con un diámetro de 50 mm. Si su cilindro no cumple la norma ISO, debe asegurarse de que la brida puede montarse correctamente en el extremo de la tapa del cilindro. Permiten un fácil montaje y desmontaje. Crean un montaje rígido, lo que significa que el cilindro debe estar correctamente alineado con la carga. Deben utilizarse en los extremos delantero y trasero del cilindro (se necesitan 2). Esta brida de montaje de pie tiene dos orificios para atornillar al cilindro y luego tiene una curvatura de 90° y dos orificios en la brida para utilizar pernos para fijarla a la superficie de montaje paralela al vástago del cilindro. Son de acero.

Pros

• Montaje fijo seguro
• Fácil montaje y desmontaje

Contras

• Tiene poca tolerancia a la desalineación de montaje
• Se necesitan dos soportes de pie para fijar el cilindro

Serie LB

Los accesorios de montaje Mindman MCQV y MCQI2 para el extremo de la tapa constan de bridas, soportes de pie y horquillas. Esta gama permite el montaje fijo (montaje con brida y con pie) y la posibilidad de realizar el montaje con pivote fijo (horquilla hembra, macho o macho acodado). Se fijan fácilmente a ISO 15552 o 21287 (32-100 mm) con cuatro pernos. Las horquillas se montan siempre en la parte trasera del cilindro, los soportes de pie deben montarse tanto en la parte delantera como en la trasera (el mismo componente) y la brida puede ser trasera, delantera o ambas. Los pasadores necesarios para las horquillas también están disponibles dentro de esta serie.
