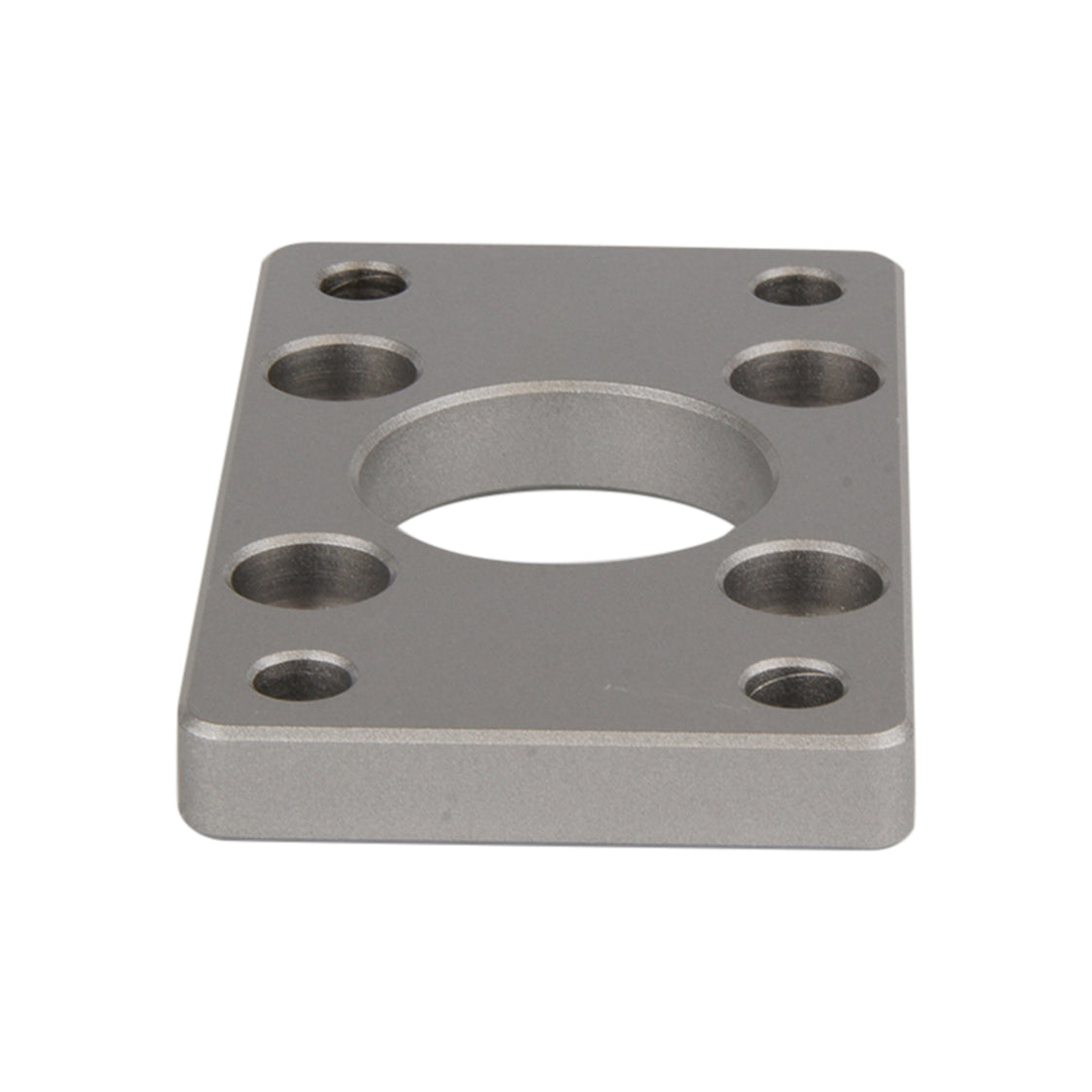

CYL-63mm Brida de acero ISO-15552 MCQV/MCQI2

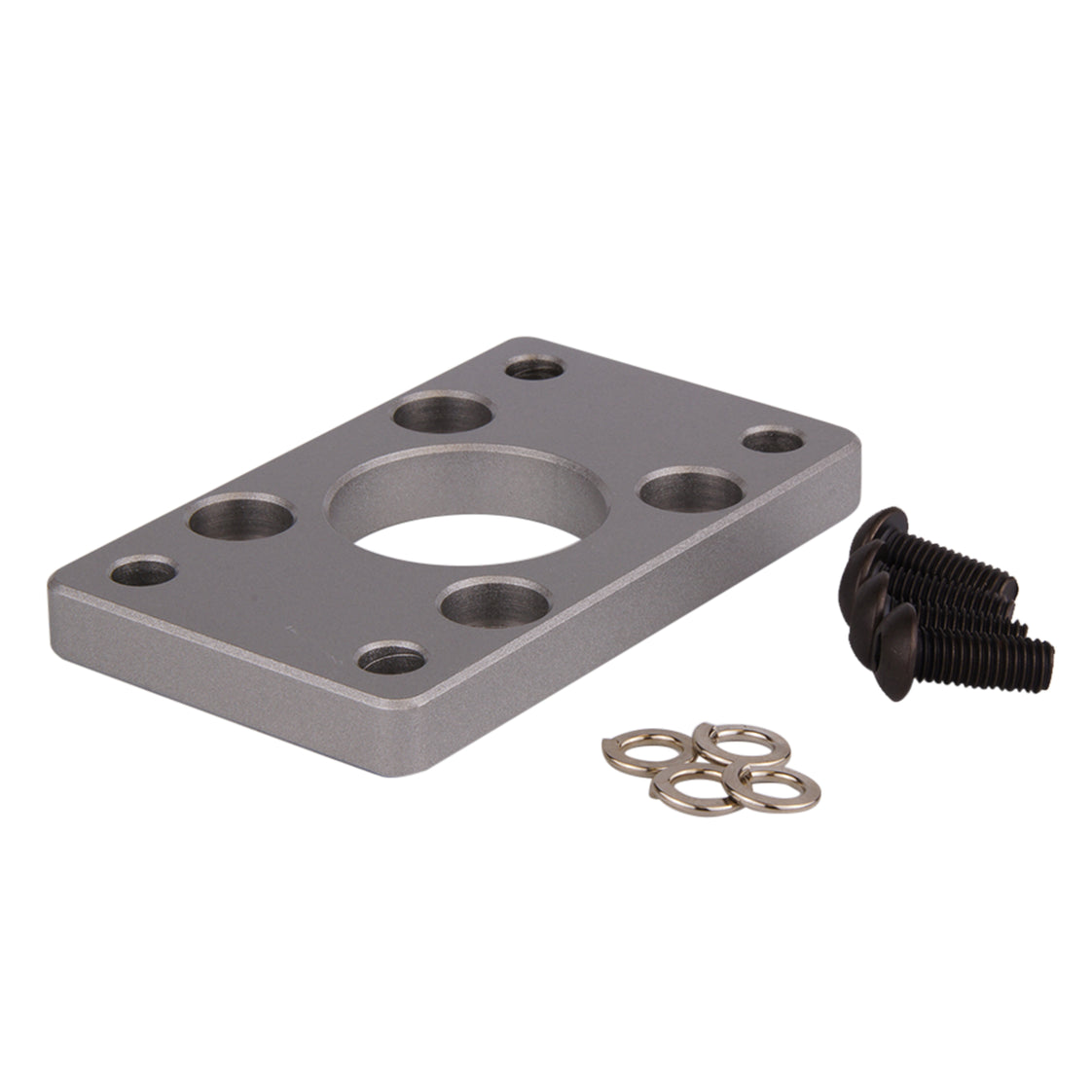

Esta brida de acero está diseñada para el montaje fijo de los cilindros neumáticos 15552 y 21287 con un diámetro de 63 mm. Si su cilindro no cumple la norma ISO, debe asegurarse de que la brida puede montarse correctamente en el extremo de la tapa del cilindro. Las bridas de extremo de tapa permiten un fácil montaje/desmontaje, tienen una buena transferencia de fuerza de la línea central, tienen poca tolerancia para la desalineación de montaje, pero la ubicación de la brida es importante para minimizar los esfuerzos de flexión. Las bridas se montan en la parte posterior (aplicaciones de empuje), frontal (aplicación de tracción), o se utilizan dos bridas (aplicación hace ambas cosas). Esta placa de montaje tiene cuatro agujeros para atornillar al cilindro y cuatro agujeros fuera de ellos para luego montar a la superficie de montaje.

Pros

• Montaje fijo seguro
• Fácil montaje y desmontaje
• Tiene una buena transferencia de fuerza central

Contras

• Debido a que el cilindro está montado rígidamente, el montaje en el lado del vástago tiene poca tolerancia a la desalineación.

Serie FAC

Los accesorios de montaje Mindman MCQV y MCQI2 para el extremo de la tapa constan de bridas, soportes de pie y horquillas. Esta gama permite el montaje fijo (montaje con brida y con pie) y la posibilidad de realizar el montaje con pivote fijo (horquilla hembra, macho o macho acodado). Se fijan fácilmente a ISO 15552 o 21287 (32-100 mm) con cuatro pernos. Las horquillas se montan siempre en la parte trasera del cilindro, los soportes de pie deben montarse tanto en la parte delantera como en la trasera (el mismo componente) y la brida puede ser trasera, delantera o ambas. Los pasadores necesarios para las horquillas también están disponibles dentro de esta serie.
