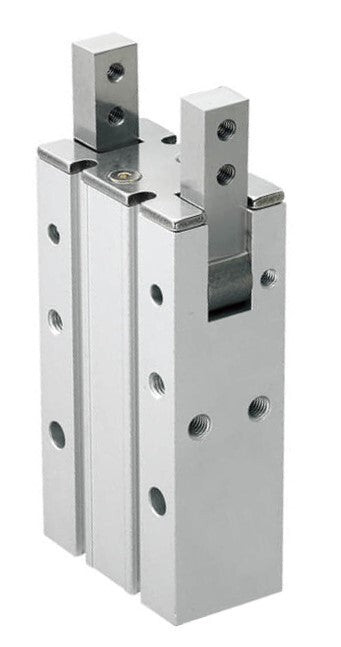

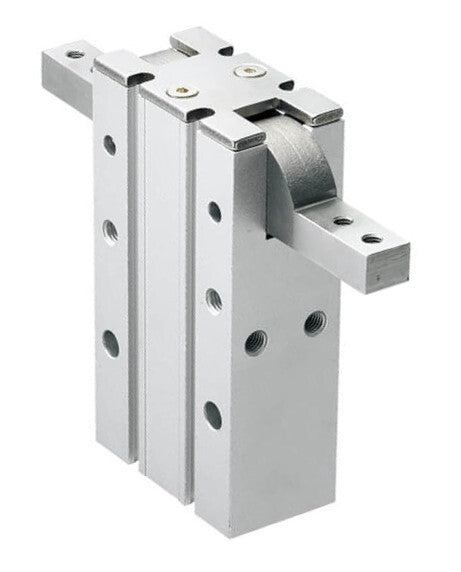

D10 mm Mordaza neumática de doble efecto con ángulo de 180 grados Mordaza estándar con orificio pasante

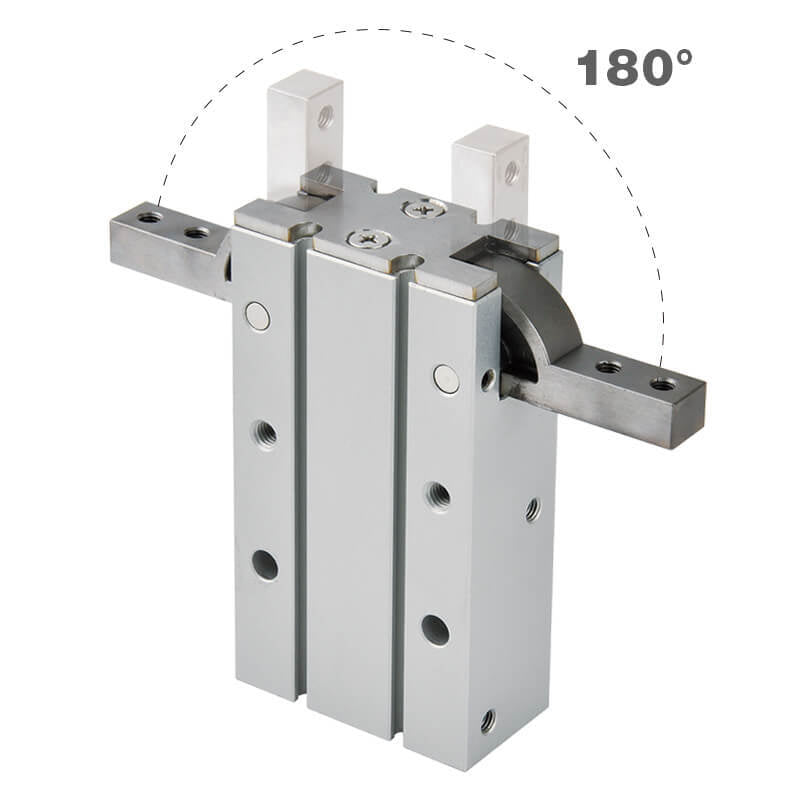

Esta pinza neumática de dos mordazas de 180° de Mindman puede utilizarse para operaciones de recogida y colocación. Las mordazas se abren y cierran alrededor de un punto de giro central con un ángulo de cierre de -3° y un ángulo de apertura de +180°. Esta pinza de doble efecto tiene dos puertos de aire: uno para abrir las mordazas y otro para cerrarlas. Esta pinza angular de doble efecto puede manipular objetos mediante un agarre externo. La fuerza efectiva para el funcionamiento externo es de 8 N (1.8 lbf). La fuerza efectiva se calcula para cada mordaza a 5 bares y con un brazo de palanca de 20 mm. Un agarre de retención o envolvente requiere mucha menos fuerza.

El cilindro de aire interno tiene un diámetro de 10 mm. Tiene una presión de funcionamiento de 2 a 6 bar (29 a 87 psi) y una frecuencia de funcionamiento máxima de 60 ciclos/min. Los puertos de aire tienen un tamaño de M5×0,8.

La pinza tiene un pistón de acero inoxidable con cubiertas delantera y trasera de aluminio y la junta es de NBR, lo que la hace duradera y capaz de funcionar en un rango de temperaturas de -10 a 60°C (14 a 140°F). La junta del vástago impide que entren objetos extraños en el cilindro.

Las mordazas son de acero inoxidable y tienen un diseño estándar de orificios pasantes para montar los dedos. Los dedos tienen agujeros pasantes, lo que permite montar en ellos un diseño de pinza adicional optimizado para su aplicación. Se recomienda diseñar dedos ligeros con poca inercia. Esto limitará los choques en los extremos de la carrera. Además, utilice una válvula de control de flujo para limitar la velocidad de las mandíbulas y reducir el impacto cuando éstas se abren o cierran completamente. Asegúrese de que las mordazas están en posición paralela cuando las pinzas están en posición de cierre. Utilice las sencillas instrucciones de Mindman (véase la sección de descargas) para calcular la fuerza necesaria.

El pistón lleva de serie un anillo magnético que permite utilizar un sensor de posición magnético. El sensor de posición se desliza a lo largo de las ranuras de la carcasa y se fija con un tornillo de fijación.

Pros:

• Gracias a su forma angular, puede utilizarse con diferentes formas y tamaños de piezas
• Dispone de tres interfaces de montaje, lo que permite flexibilidad y muchas opciones de diseño
• Adecuado para un sensor de posición magnético gracias al pistón magnético
• Altas fuerzas de agarre conseguidas mediante levas internas y mordazas de acero inoxidable
• Diseño compacto y construcción ligera
• Un sensor de posición magnético montado en cualquiera de las cuatro ranuras laterales de la carcasa
• Un diseño de dedos a medida puede acoplarse fácilmente a la mandíbula, sustituyendo los dedos actuales, para agarrar de forma óptima su pieza de trabajo

Contras:

• Si el objeto tiene dos superficies planas opuestas, elija una pinza paralela. Pueden manejar algunas variaciones dimensionales
• No se puede utilizar en ambientes helados

Serie MCHY

Las pinzas neumáticas MCHY son dispositivos de recogida y colocación de gran precisión. Tienen un diseño angular de dos mordazas de 180°. Están disponibles en versiones de doble o simple efecto. La gama de diámetros de los cilindros es de 12 a 32 mm. La carrera va de -3 a 180°. La pinza ofrece una fuerza efectiva de hasta 175 N a 5 bar (39,3 lbf @ 72,5 psi). La presión de funcionamiento es de 1,5 a 7 bar (21,8 a 101,5 psi) y la frecuencia máxima de funcionamiento es de 60 ciclos/min. Tienen mordazas de acero inoxidable y un pistón de acero inoxidable, un cuerpo de aluminio anodizado con ranuras para sensores empotradas. La junta es de NBR. La gama de temperaturas va de -10 a 60°C (14 a 140°F). Las tres interfaces de montaje en diferentes lados permiten una instalación flexible. Dispone de puertos de aire M3x0,5 o M5x0,8 para conectar con una manguera neumática.
