Colector Belimo 8 X Válvulas De Zona 24VAC/DC 75S 0-10V 1Nm IP40 EM-ECQ-08F/CQ24A-SZ

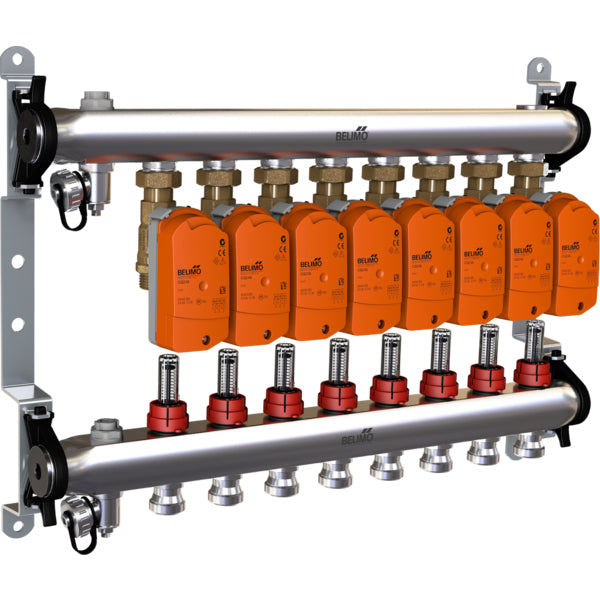

Se trata de una válvula de zona de colector de accionamiento eléctrico con carcasa y junta de latón. El diámetro interior de la válvula es de Esta válvula soporta presiones de hasta 6 bar (87 psi). La válvula puede funcionar entre 2 y 70 °C (36 y 158 °F). El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador utiliza un tipo de control de 0-10 V y proporciona retroalimentación de posición, lo que permite un control preciso de sus movimientos y una supervisión exacta de su posición dentro del rango de tensión especificado. El actuador abre/cierra la válvula en 75 segundos. Hay 8 válvulas en una placa de distribución. El actuador tiene un grado de protección IP40.

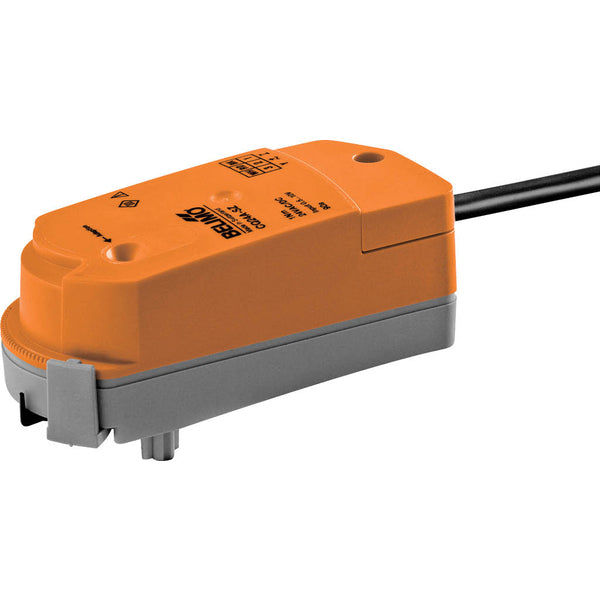

El actuador, equipado con protección contra sobrecargas, no necesita finales de carrera y se detendrá automáticamente al alcanzar el tope final. Retire el actuador haciendo clic hacia fuera y, a continuación, utilice el actuador para girar el vástago de la válvula. El actuador puede montarse a mano en la válvula sin necesidad de herramientas. Asegúrese de que sólo se realizan movimientos verticales (¡Precaución!). Los pasadores deben alinearse con los orificios de la brida. La orientación de montaje puede configurarse en incrementos de 180° con respecto a la válvula. El ángulo de giro del actuador puede ajustarse en incrementos de 2,5° mediante un clip. Esta función se utiliza para ajustar el caudal máximo de la válvula. El actuador puede controlarse con una señal de control estándar de 0-10 V y se desplaza a la posición dictada por la señal de control. La medición de la tensión se emplea tanto para mostrar visualmente la posición de la válvula dentro del rango de 0,5% a 100% como señal de control para otros actuadores.

Pros

• Este actuador modulante puede posicionar la válvula entre 0 y 90 grados con una señal de control de 0 a 10 V.

Serie:

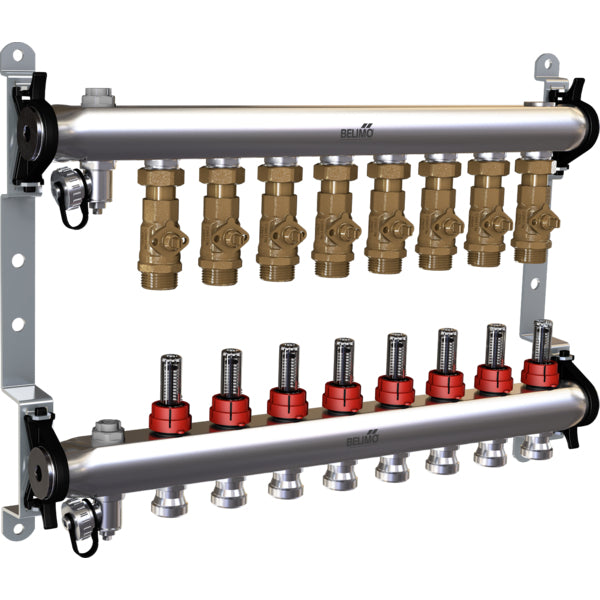

La serie EM-ECQ-F de Belimo presenta un colector de energía eficiente diseñado para sistemas cerrados de agua fría y caliente. Su actuador de montaje a presión garantiza una instalación sencilla, mientras que el ajuste de caudal variable permite un control preciso. La presión de funcionamiento de 6 bares garantiza un rendimiento fiable. Descubra la versatilidad y fiabilidad de las válvulas de zona Belimo, ya que optimizan la gestión de zonas y mejoran la eficiencia del sistema.
