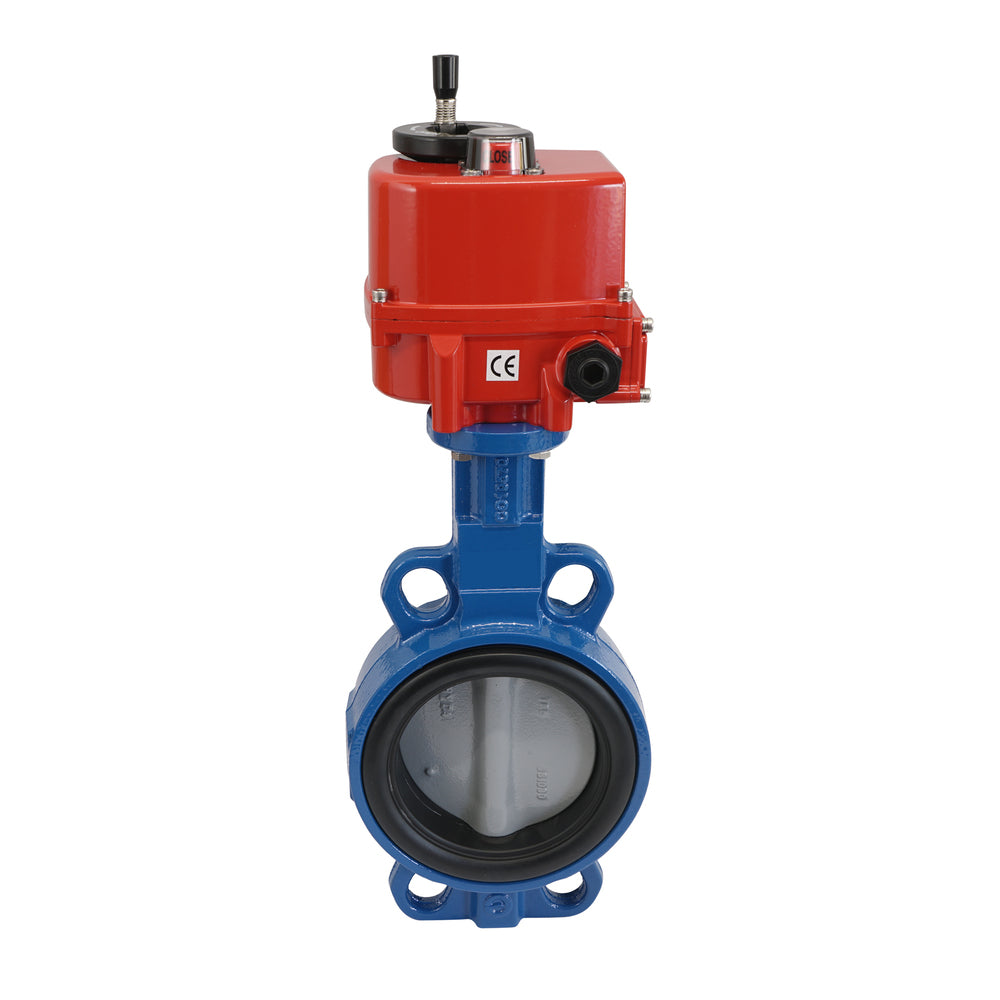

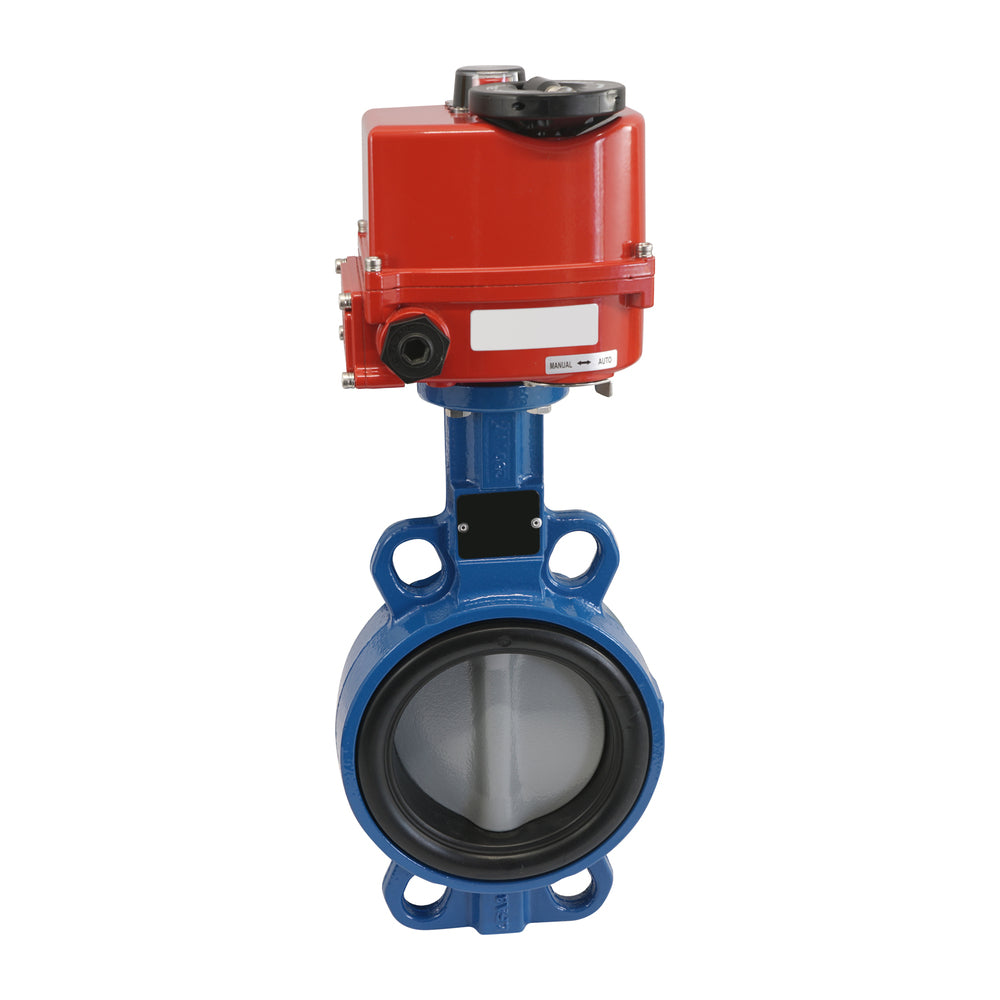

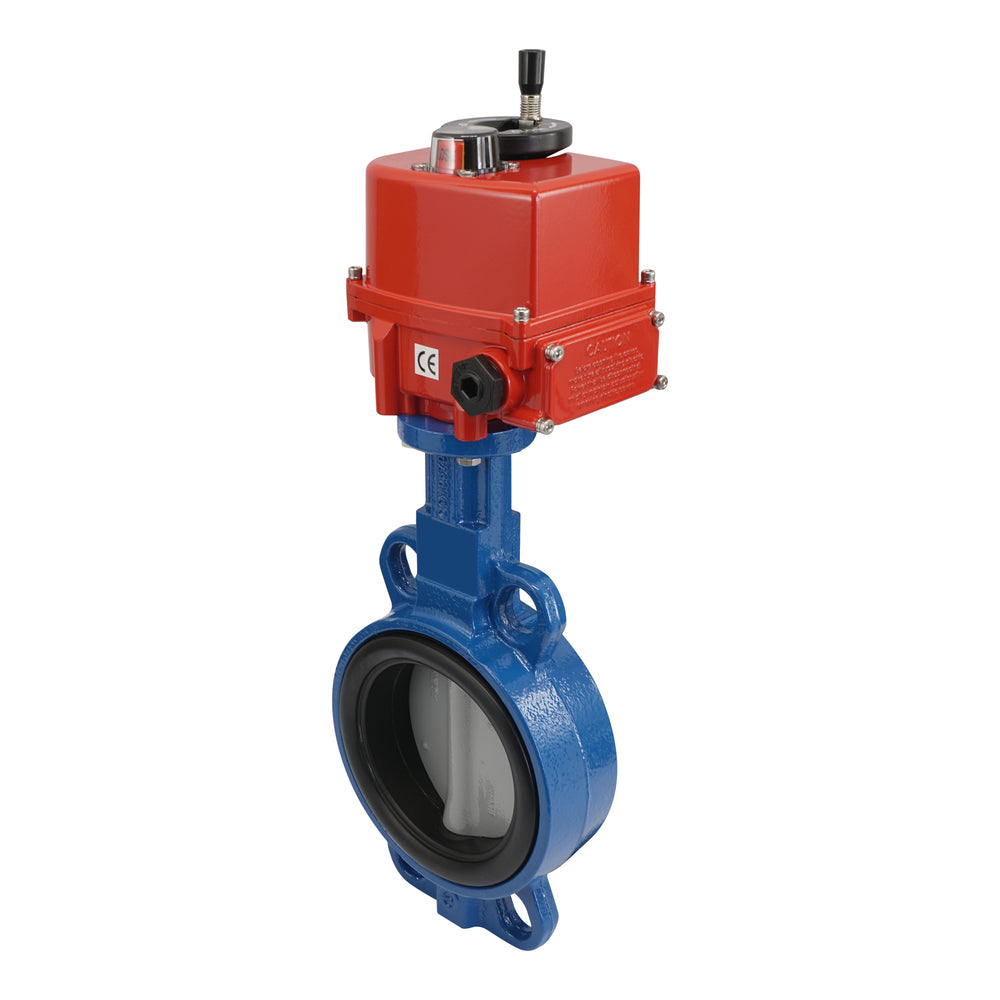

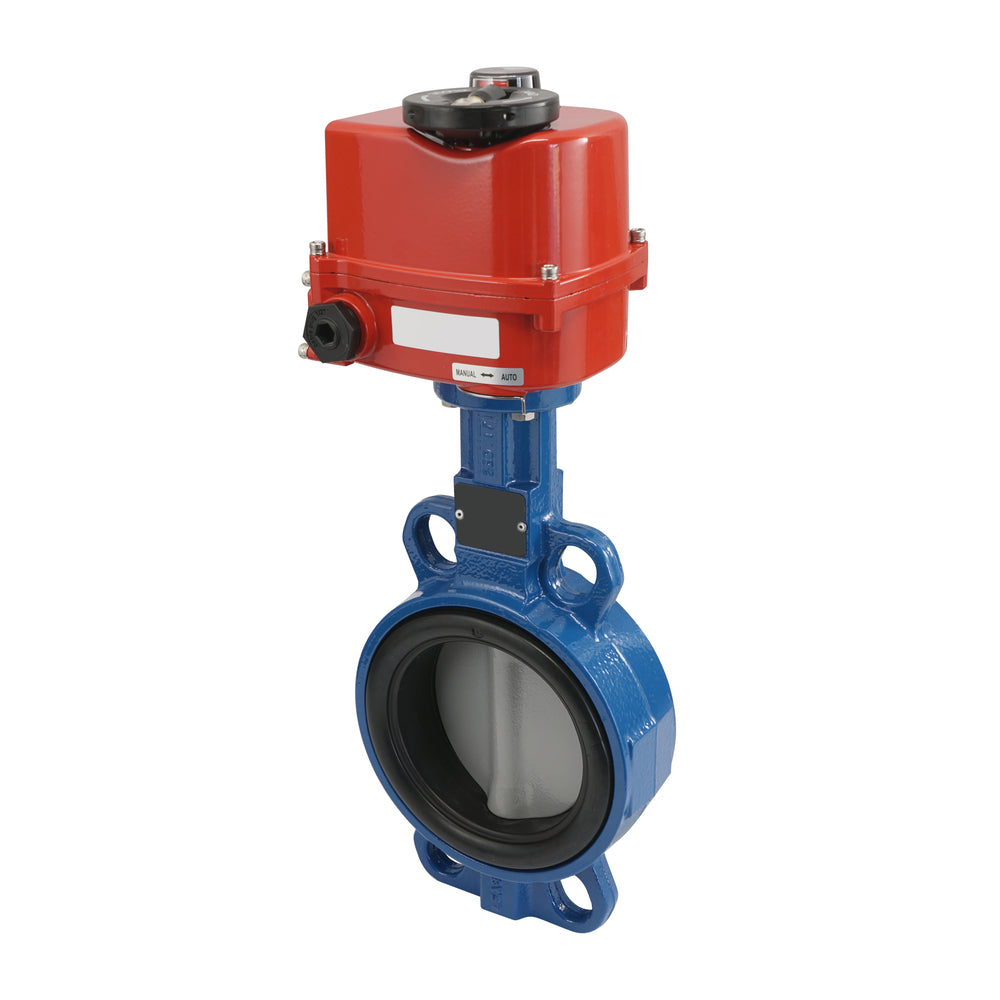

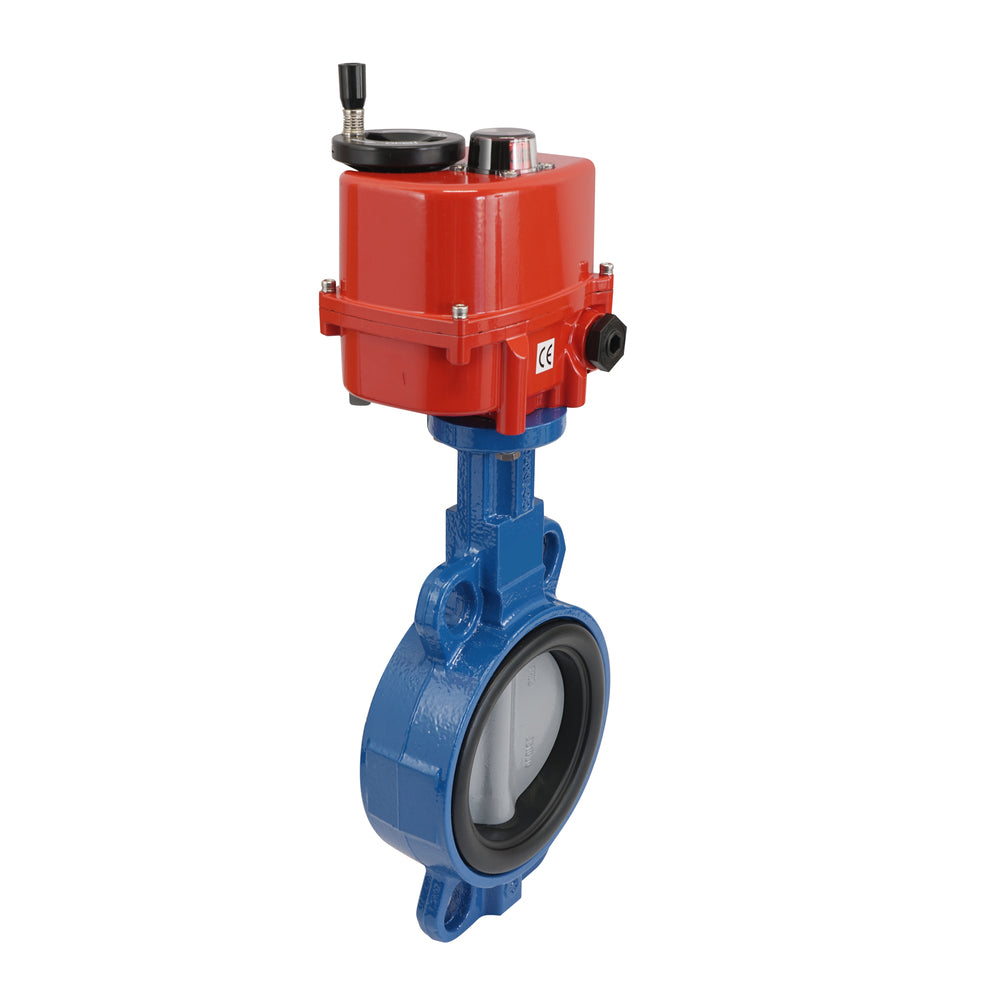

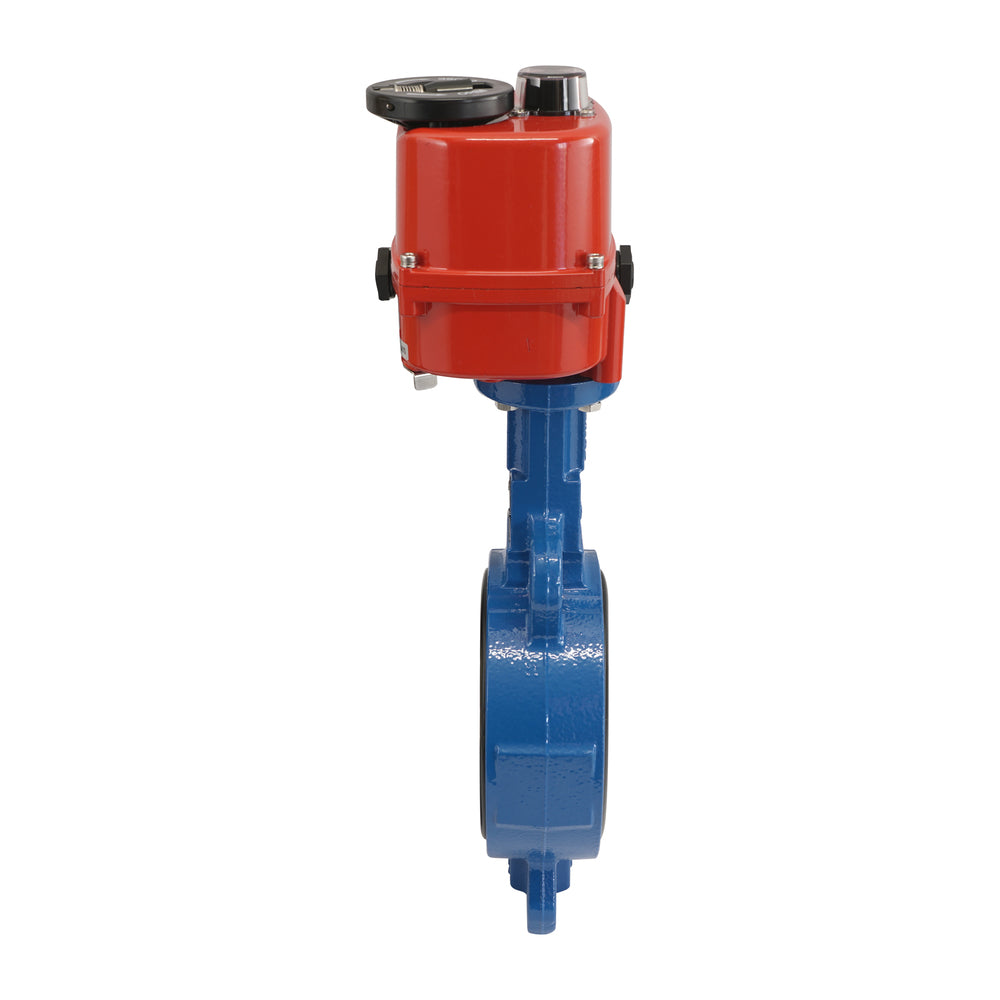

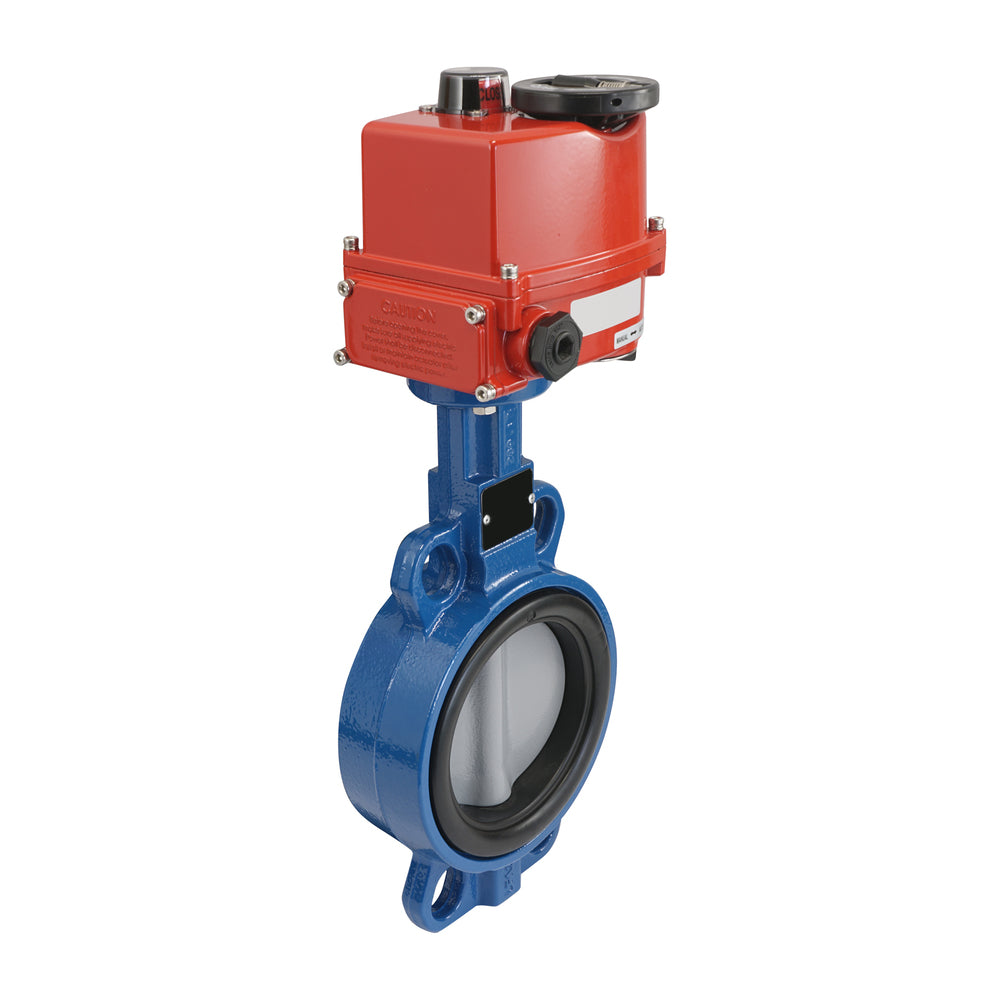

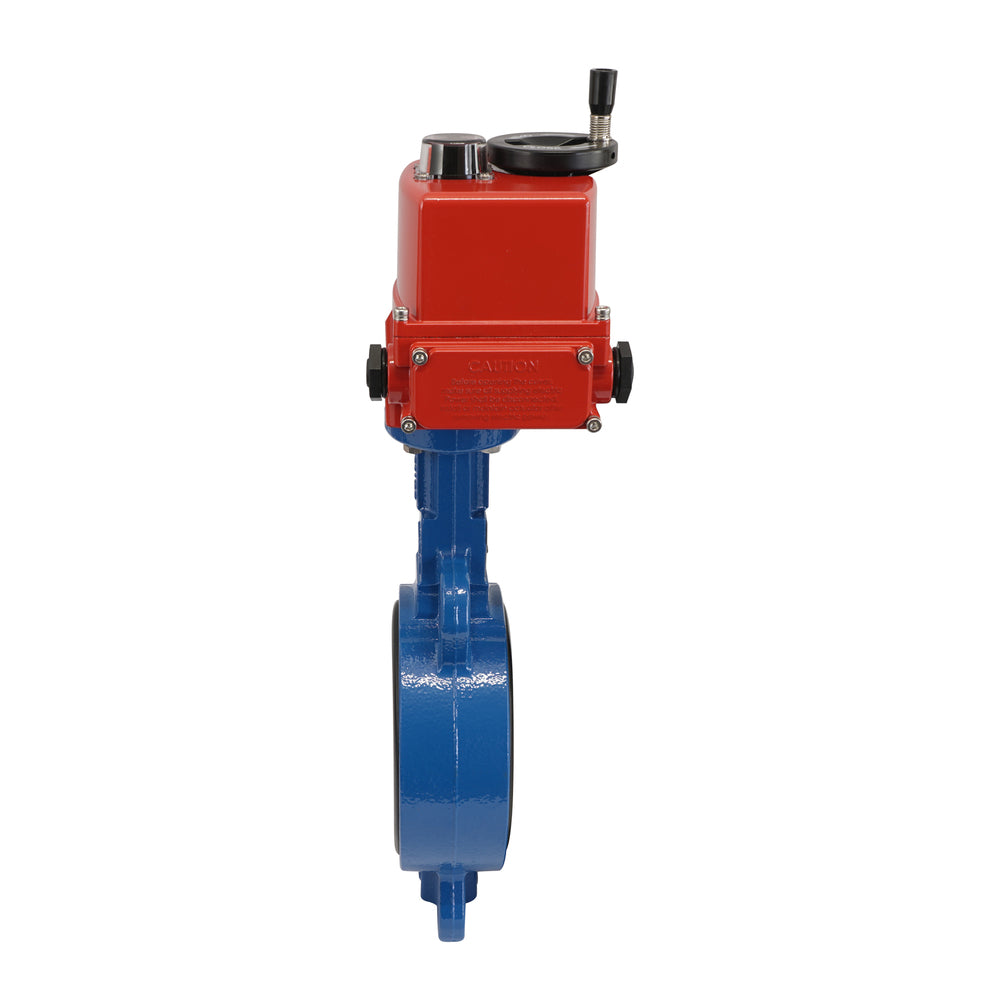

DN100 (4 pulgadas) 100-240 V AC on/off Válvula de mariposa electrica de hierro fundido BBA Wafer EPDM

Este actuador electrico se ofrece en combinación con una válvula de mariposa. Puede girar la válvula de 0 a 90 grados en un tiempo de 13 segundos. Requiere una tensión de alimentación de 100-240 V CA, tiene un ciclo de trabajo de S2 e incorpora un indicador visual de posición en la parte superior de la unidad para ver claramente la posición de la válvula. El actuador se monta en la válvula mediante la brida ISO 5211 F03, F05 o F07. La válvula de mariposa tiene una brida tipo wafer para conectarla a la tubería, un diámetro nominal de DN 100 (4 pulgadas) y una presión nominal de hasta 16 bares para fluidos no peligrosos. Tenga en cuenta que la presión máxima puede variar en función del tipo de medio, por lo que debe consultar detenidamente la ficha tecnica. La válvula de mariposa tiene un disco de acero inoxidable que la hace adecuada para aplicaciones con agua, medios abrasivos o productos alimentarios. La carcasa GGG40 en combinación con un disco de acero inoxidable y una junta de EPDM hacen que esta válvula sea apta para agua potable (homologación DVGW). La junta de EPDM de la válvula permite un rango de temperatura de -10°C a 110°C. El actuador tiene una carcasa robusta y compacta de hierro fundido (con recubrimiento en polvo) y es resistente al polvo y la humedad (certificado IP67), siempre que se instale correctamente un cable del tamaño adecuado. Es apta para el agua potable (homologación DVGW).

Pros

• Sin riesgo de golpe de ariete gracias a la lentitud de cierre (13 s).
• Los componentes son intercambiables y pueden sustituirse individualmente en caso necesario.
• Sólo consume energía durante el movimiento y no para mantener la apertura o el cierre.
• Valor Kv elevado porque el fluido circula en línea recta.
• Tiene una longitud de construcción pequeña para un diámetro DN 100 (4 pulgadas) en comparación con la válvula de bola del mismo tamaño de diámetro.
• Puede utilizarse para una amplia gama de fluidos y gases.
• Adecuado para medios viscosos.
• Apto para agua potable (homologación DVGW).

Contras

• Si falla la alimentación, no se puede manejar a distancia. Sin embargo, existe una función de anulación manual.
• La válvula no tiene un paso de caudal totalmente libre debido al disco, en comparación con las válvulas de bola.
• Sólo puede montarse con brida tipo wafer, que no puede utilizarse al final de una línea.

Serie AG-550-A

BFL

Las válvulas de mariposa de la serie BFL son una gran solución rentable para operaciones de encendido/apagado, así como para la modulación del caudal. Se accionan manualmente mediante una palanca de apriete con reten de bloqueo o una rueda de engranaje manual. Adecuado para presiones de 4 - 16 bar, dependiendo del tamaño del diámetro (25 - 300 mm), el medio y la combinación de materiales. Retire la palanca de apriete o el volante para crear una brida ISO 5211 (tamaño F05 a F12). Tiene una longitud constructiva pequeña en relación con el diámetro y puede instalarse mediante una brida tipo orejeta o una brida tipo oblea. Tambien hay una amplia gama de opciones de material de carcasa, disco y junta que permiten estas válvulas de mariposa. Pueden utilizarse tanto para líquidos como para gases en aplicaciones con una amplia gama de temperaturas. Algunos modelos tambien pueden utilizarse para agua potable (homologación DVGW).

Actuador AG5

Los actuadores de válvulas electricas AG5 de JP Fluid Control ofrecen una amplia lista de características estándar que incluyen anulación de seguridad contra daños por exceso de par y anulación manual. Los actuadores tambien están disponibles con distintas opciones, como la modulación, denominada DPS (sistema de posicionamiento digital). La serie tiene un rango de par operativo entre 40-50 Nm. El actuador modulante AG5 DPS puede controlarse con 4-20 mA, 0-10V o 2-10V.

Piezas de recambio

Válvula de mariposa: BFLW-100-16-BBA
Actuator: AG-550-A

Nota: Este producto se entrega en piezas separadas, pero con los accesorios de montaje necesarios.
