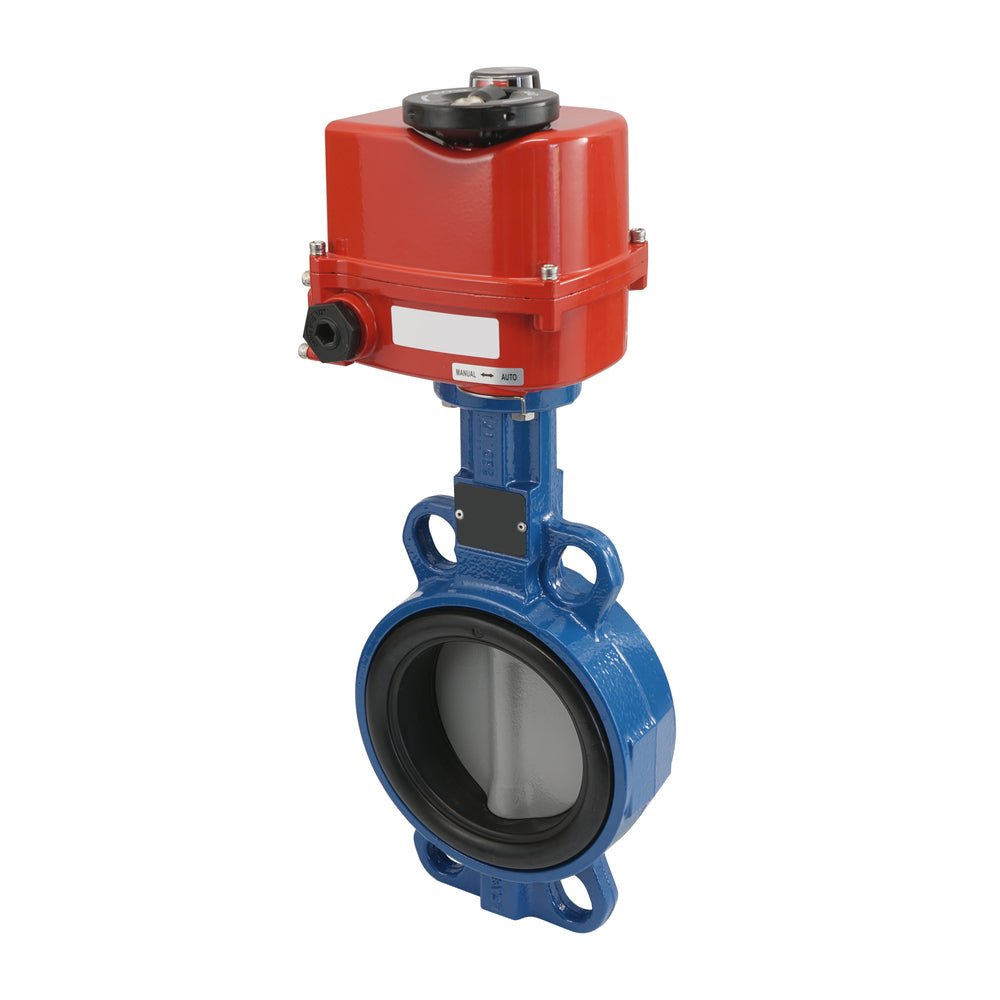

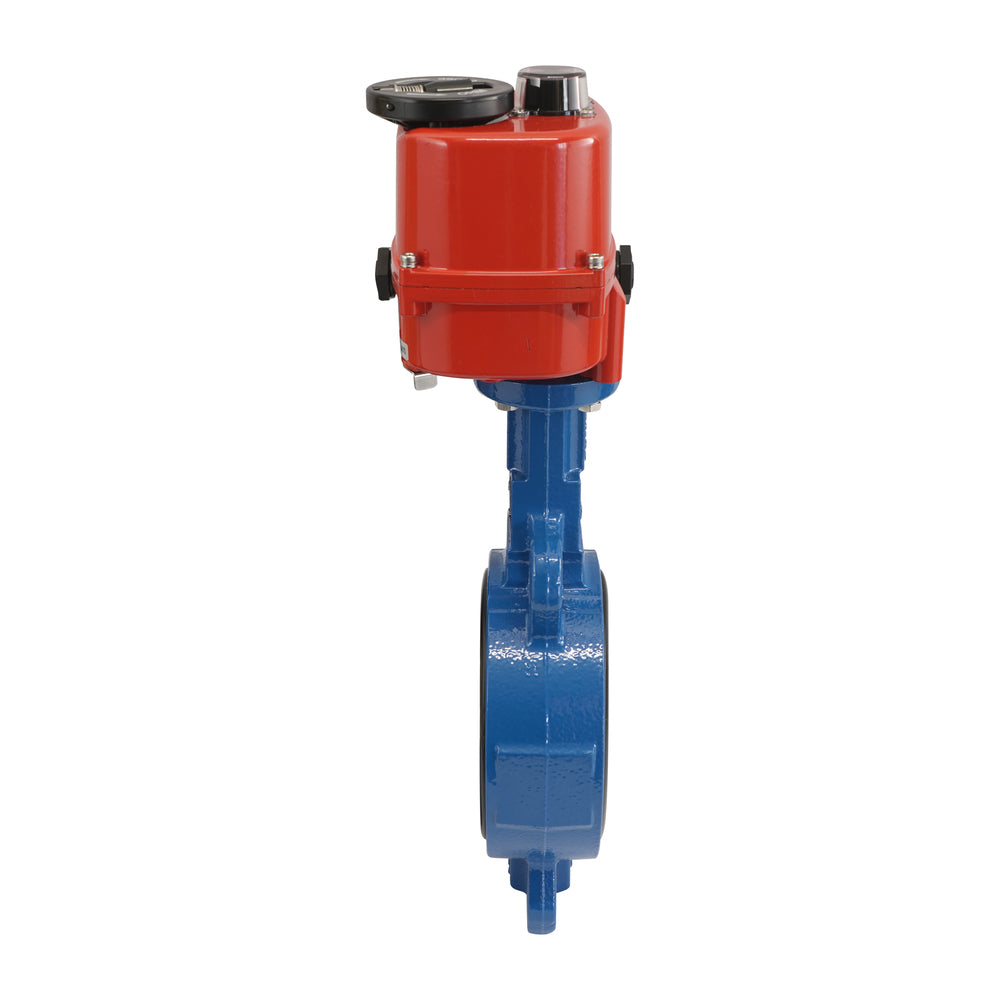

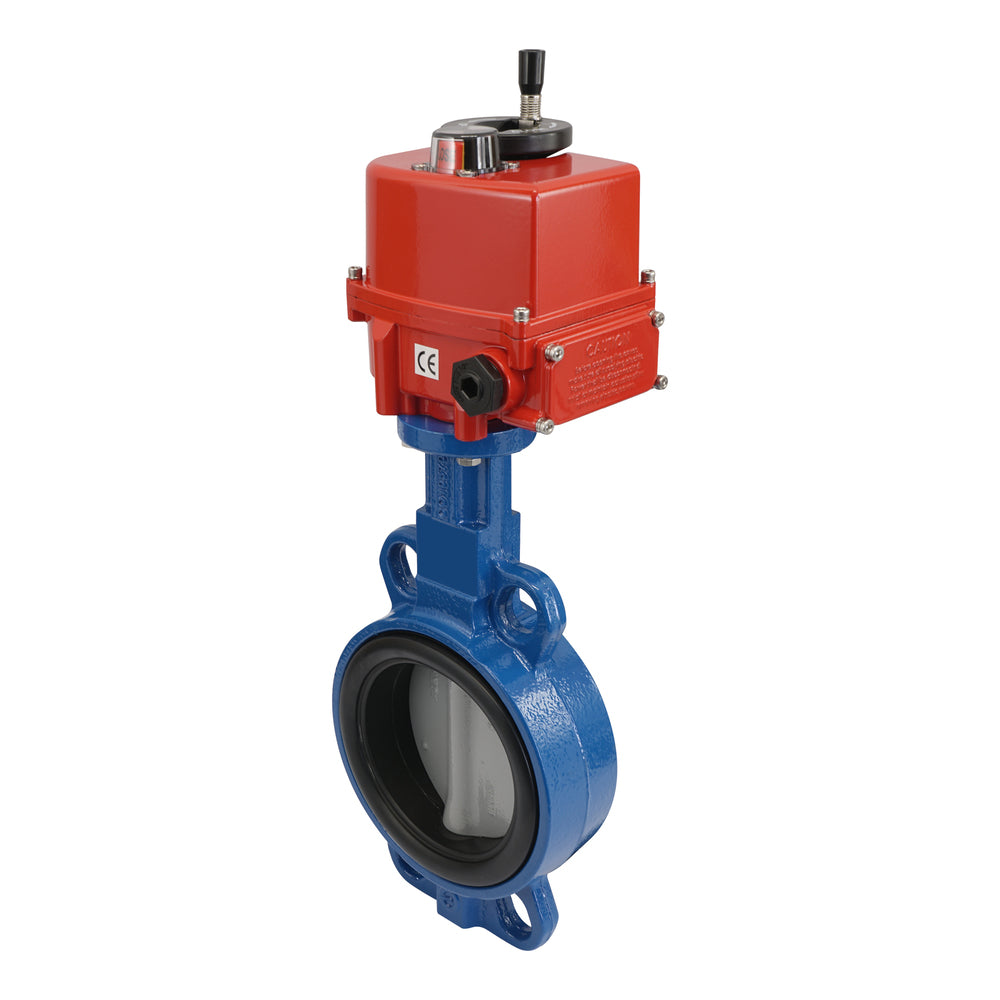

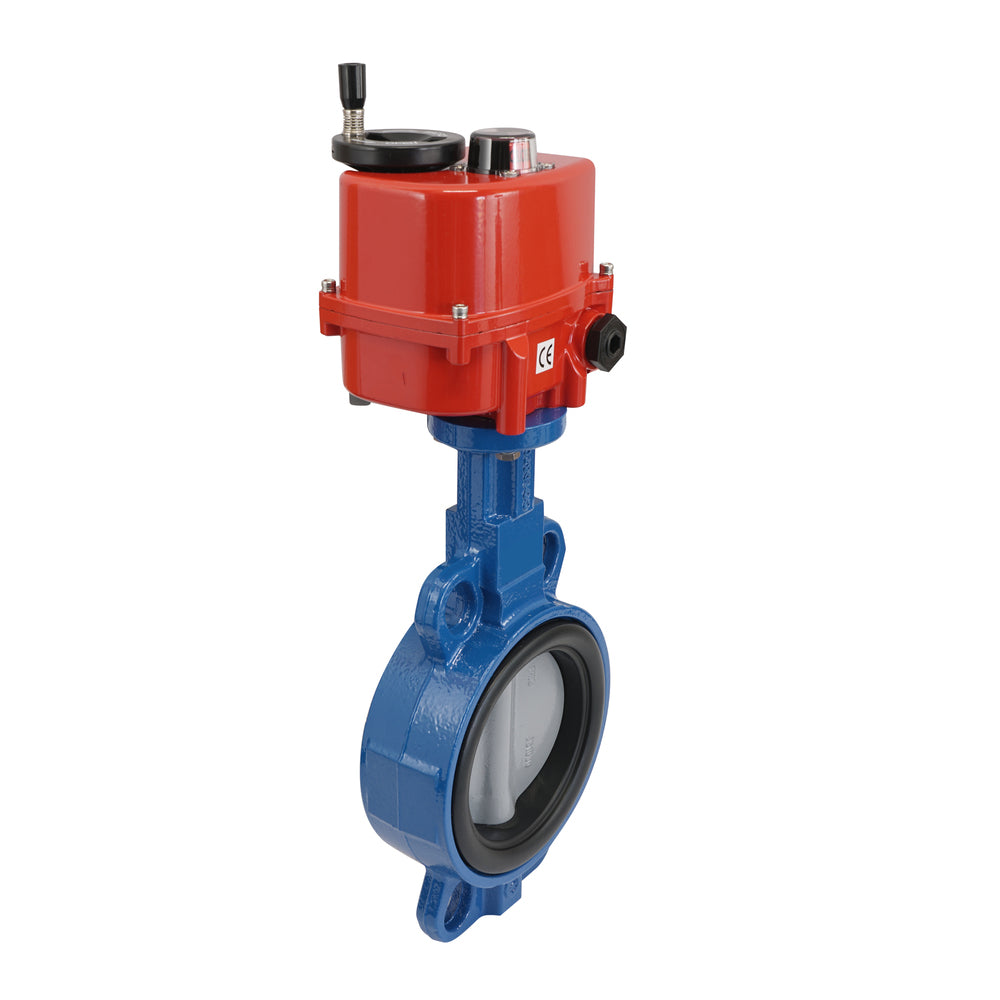

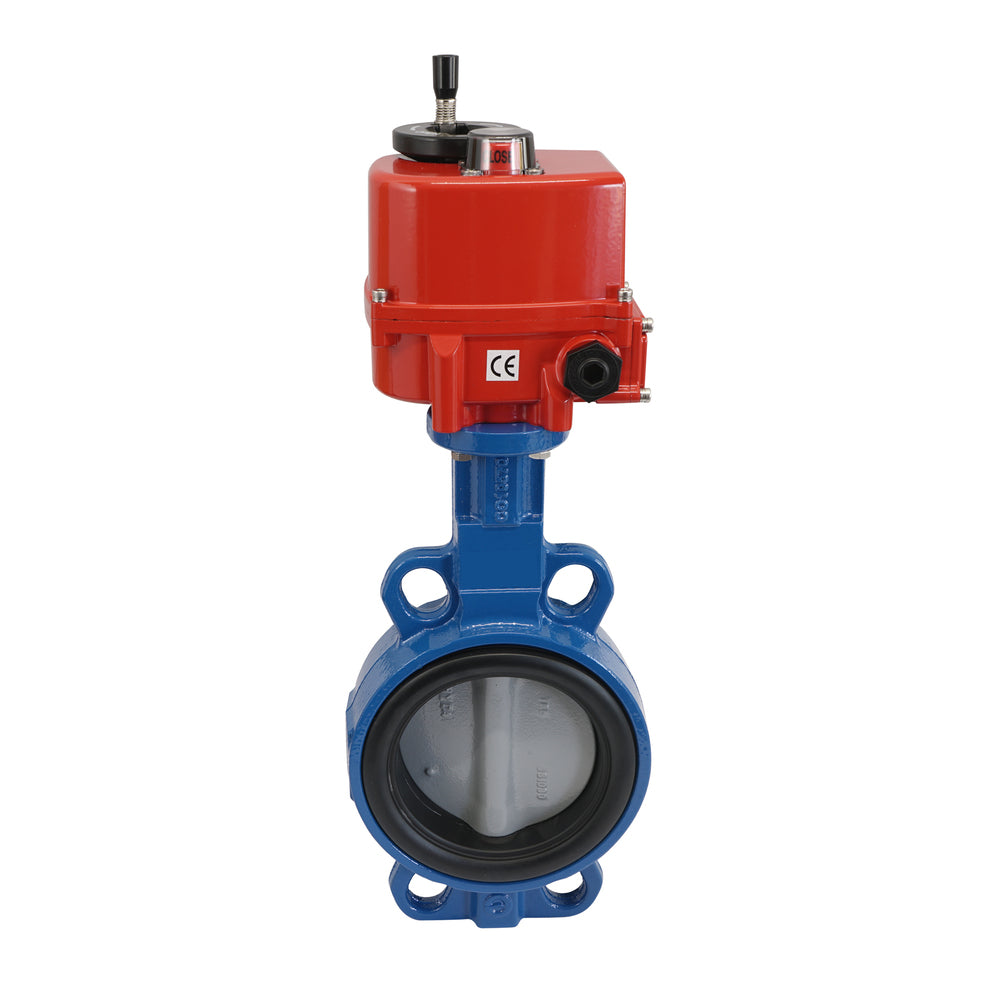

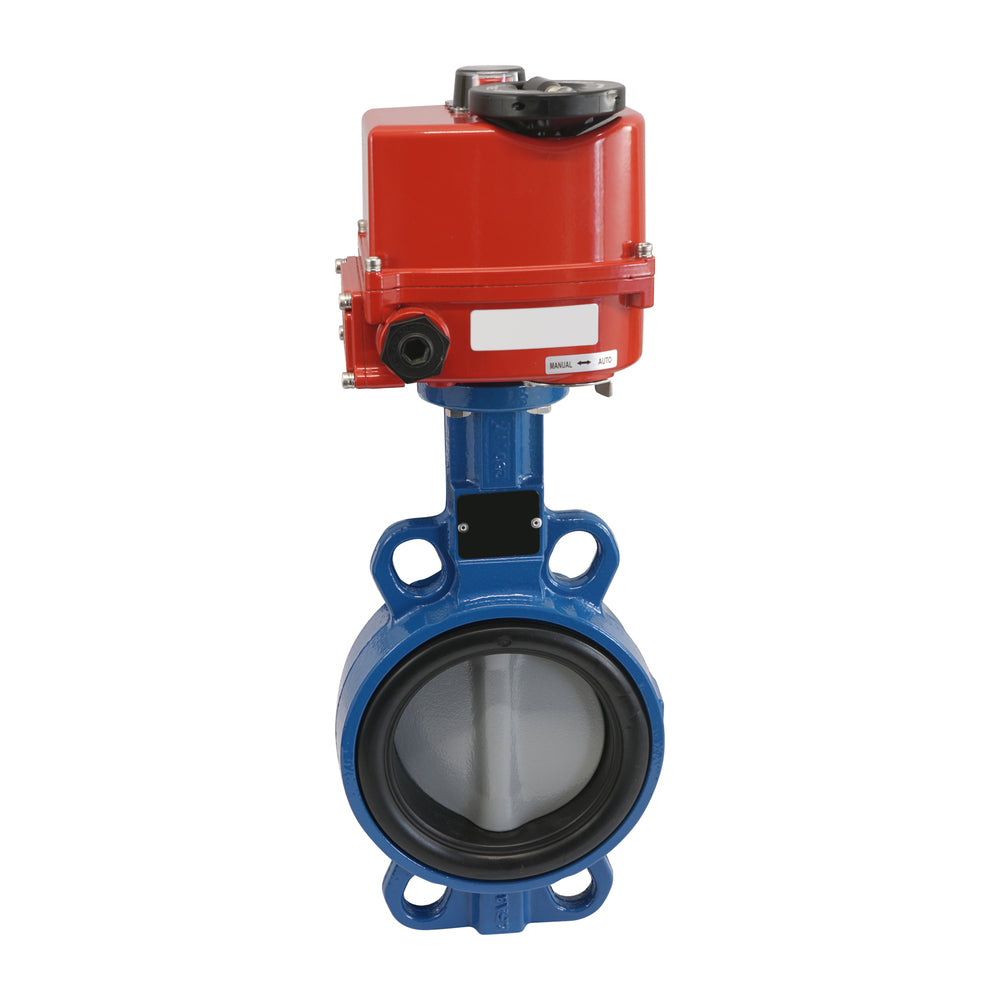

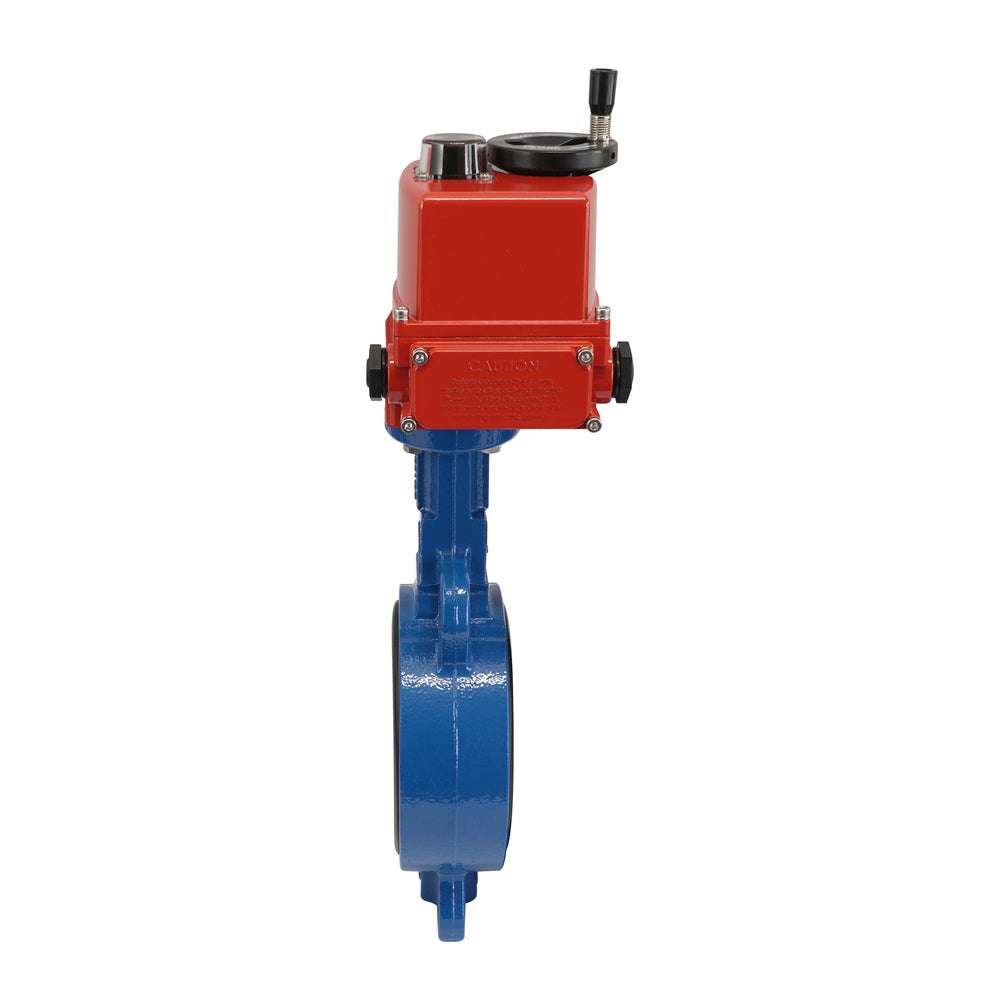

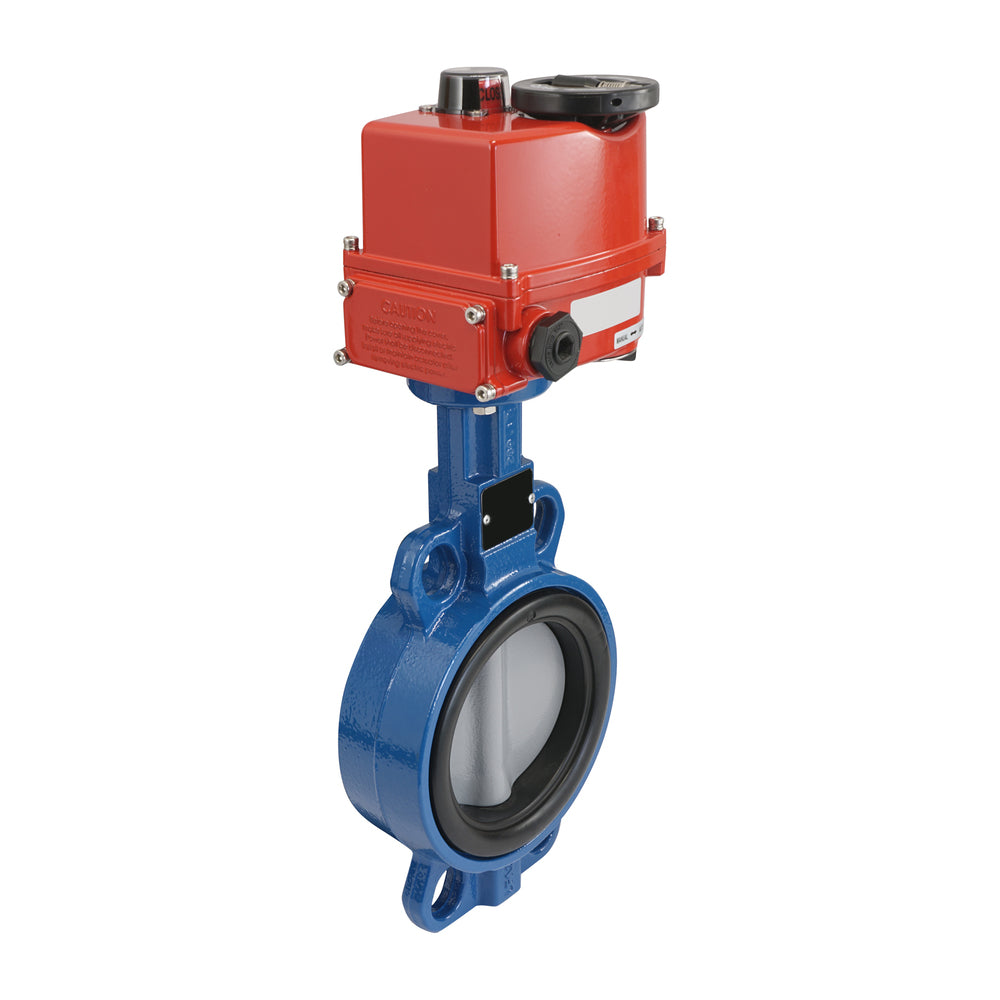

DN40 (1-1/2 inch) 24 v ac / dc modulando hierro fundido eléctrico bbc válvula de mariposa lug fkm sello

Este actuador eléctrico modulante se ofrece en combinación con la válvula de mariposa. Puede girar la válvula de 0 a 90 grados en un tiempo de 13 segundos. Requiere una tensión de alimentación de 24 V AC/DC, tiene un ciclo de trabajo de S2, y viene con un indicador visual de posicionamiento en la parte superior de la unidad para ver claramente la posición de la válvula. Como actuador modulante, está equipado con un sistema de posicionamiento digital (DPS), lo que significa que puede posicionar la válvula en cualquier lugar entre 0-90 grados. Requiere una señal de control de 4-20 mA (y 0-10V, 2-10V) para el posicionamiento. El actuador se monta en la válvula a través de la brida ISO 5211 F03, F05 o F07. La válvula de mariposa tiene una brida tipo oreja para conectarla a la tubería, un diámetro nominal de DN 40 (1-1/2 pulgadas), y está clasificada hasta 6 bares para fluidos no peligrosos. Tenga en cuenta que la presión máxima puede variar en función del tipo de medio, por lo que debe comprobar cuidadosamente la hoja de datos. La válvula de mariposa tiene un disco de acero inoxidable que la hace adecuada para aplicaciones de agua, medios abrasivos o productos alimentarios. La junta de FKM de la válvula permite un rango de temperatura de 5°C a 180°C. El actuador tiene una carcasa robusta y compacta de hierro fundido (con recubrimiento de polvo) y es resistente al polvo y a la humedad (certificado IP67), siempre que se instale correctamente un cable de tamaño adecuado.

Pros:

• No hay riesgo de golpes de ariete debido a la lentitud del cierre (13 s).
• Los componentes son intercambiables y pueden sustituirse individualmente si es necesario.
• Sólo utiliza energía durante el movimiento y no para mantener la apertura o el cierre.
• Valor Kv alto porque el fluido fluye en línea recta.
• Tiene una longitud de construcción pequeña para un diámetro DN 40 (1-1/2 pulgadas) en comparación con la válvula de bola del mismo tamaño de diámetro.
• Puede utilizarse para una amplia gama de fluidos y gases.
• Adecuado para medios viscosos.

Contras:

• Si falla la alimentación, no se puede operar a distancia. Sin embargo, existe una función de anulación manual.
• La válvula no tiene una trayectoria de flujo totalmente libre debido al disco en comparación con las válvulas de bola.
• Sólo se puede montar con brida tipo oreja.

Serie AG-540-B-DPS

BFL

Las válvulas de mariposa de la serie BFL son una gran solución rentable para las operaciones de encendido/apagado, así como para la modulación del flujo. Se accionan manualmente mediante una palanca de apriete con enclavamiento o una rueda de engranaje manual, y son fáciles de utilizar. Adecuado para presiones de 4 a 16 bares, dependiendo del tamaño del diámetro (25 a 300 mm), el medio y la combinación de materiales. Retire la palanca de apriete o el volante para crear una brida ISO 5211 (tamaño F05 a F12). Tiene una longitud constructiva pequeña en relación con el diámetro y puede instalarse mediante una brida tipo oreja o una brida tipo oblea. También hay una amplia gama de opciones de carcasa, disco y material de sellado que permiten estas válvulas de mariposa. Pueden utilizarse tanto para líquidos como para gases en aplicaciones con un amplio rango de temperaturas. Algunos modelos pueden utilizarse también para el agua potable (homologación DVGW).

Actuador AG5

Los actuadores de válvulas eléctricas AG5 de JP Fluid Control ofrecen una amplia lista de características estándar que incluyen la anulación de seguridad contra daños por exceso de par y la anulación manual. Los actuadores también están disponibles con diferentes opciones como la modulación, llamada DPS (Sistema de Posicionamiento Digital). La serie tiene un rango de par operativo entre 40-50 Nm. El actuador modulante AG5 DPS puede ser controlado con 4-20 mA, 0-10V o 2-10V.

Piezas de recambio

Válvula de mariposa: BFLL-40-6-BBC
Actuator: AG-540-B-DPS

Nota: Este producto se entrega en piezas separadas, pero con los accesorios de montaje necesarios.
