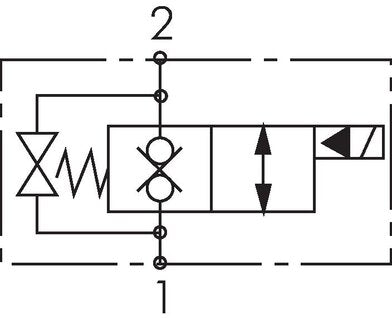

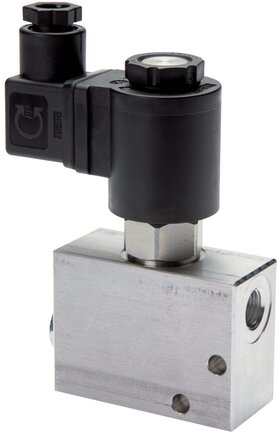

Electroválvula hidráulica de 2/2 vías G3/4'' NC bidireccional 250bar 24VDC

Normalmente cerrada: la línea permanece cerrada hasta que se excita la bobina, por lo que también se cierra en caso de fallo de alimentación. Pilotada, por lo que necesita al menos 10 bar entre las conexiones para conmutar - no apta para líneas sin presión ni de retorno por gravedad. Cierra en ambos sentidos, por lo que cualquiera de las conexiones puede ser el lado de presión. Dimensiónela según el caudal: de 30 a 70 l/min, el tamaño más grande de esta gama. La bobina admite de 21,6 a 26,4 V (24 V DC ±10 %). El tornillo de accionamiento de emergencia descarga la conexión 2 hacia la conexión 1 manualmente con la válvula cerrada.

Ventajas:

• Cierre sin fugas con asiento de obturador
• Bloquea en ambos sentidos en posición cerrada
• Tornillo de accionamiento de emergencia: descarga manual de la conexión 2 a la conexión 1
• IP65: estanco al polvo y protegido contra chorros de agua a baja presión
• Se suministra con bobina y conector

Desventajas:

• Pilotada, requiere 10 bar de presión diferencial - no apta para líneas sin presión ni de retorno por gravedad
• Cuerpo de aluminio, máx. 250 bar - para hasta 350 bar, elija la versión de acero galvanizado

Serie:

Electroválvulas hidráulicas de 2/2 vías pilotadas con obturador y asiento, para el cierre sin fugas de líneas de aceite de hasta 350 bar. La gama incluye conexiones hembra BSPP G1/4, G3/8, G1/2 y G3/4, con caudales nominales de 5-20, 10-40, 20-50 y 30-70 l/min respectivamente. Cada tamaño está disponible normalmente cerrado o normalmente abierto, y unidireccional o bidireccional. En posición cerrada, las válvulas unidireccionales bloquean de la conexión 2 a la conexión 1 y dejan pasar el caudal de 1 a 2 como una válvula antirretorno; las válvulas bidireccionales bloquean en ambos sentidos. Disponibles con bobina de 12 V DC, 24 V DC o 230 V AC. Los cuerpos de aluminio están dimensionados para 10 a 250 bar, los de acero galvanizado para 10 a 350 bar. Todas las versiones incluyen un cartucho roscado de acero galvanizado, juntas de NBR y un tornillo de accionamiento de emergencia que descarga la conexión 2 hacia la conexión 1 con la válvula cerrada. La bobina consume 20 W en DC o 22 VA en AC, tolera variaciones de tensión de ±10 % y tiene un grado de protección IP65. Aptas para fluidos hidráulicos de aceite mineral de -20 a +80 °C con temperaturas ambiente de -30 a +90 °C. Cada válvula se suministra con bobina y conector. También conocidas como válvulas de asiento 2/2 o válvulas de cierre hidráulicas de tipo asiento.
