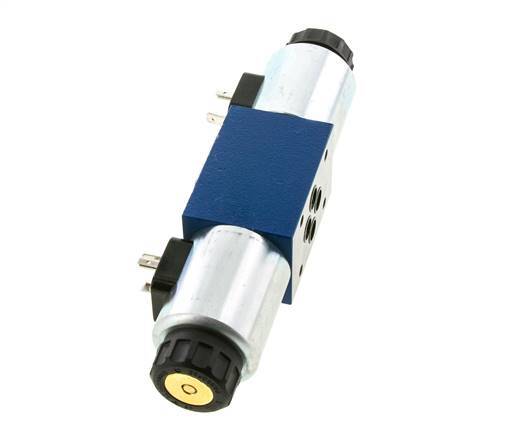

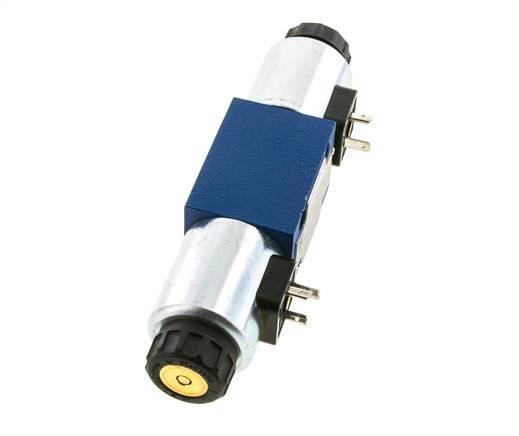

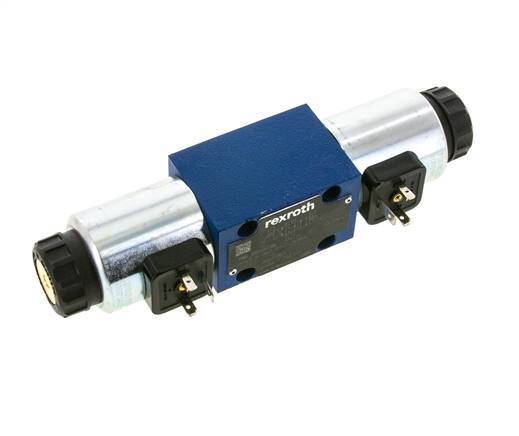

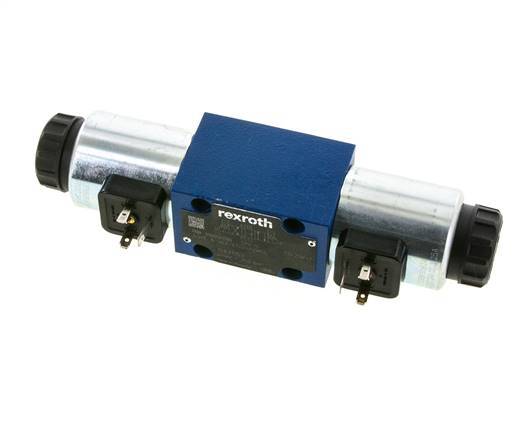

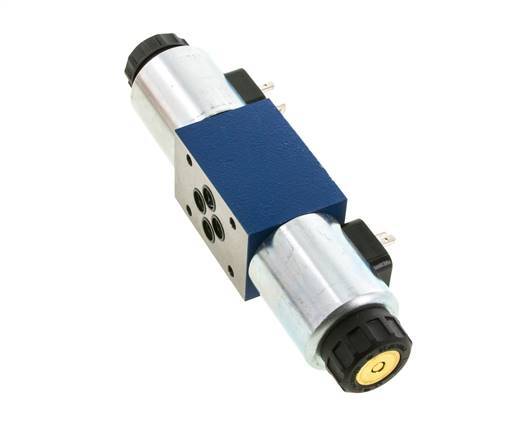

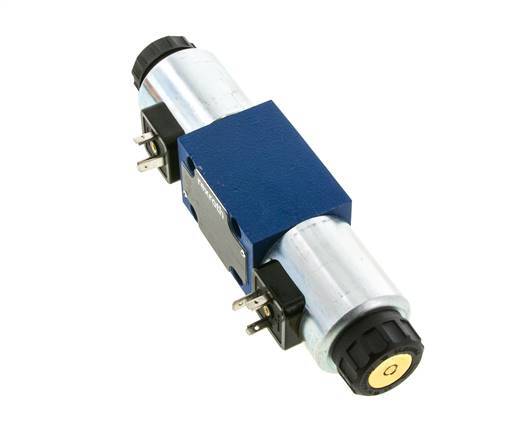

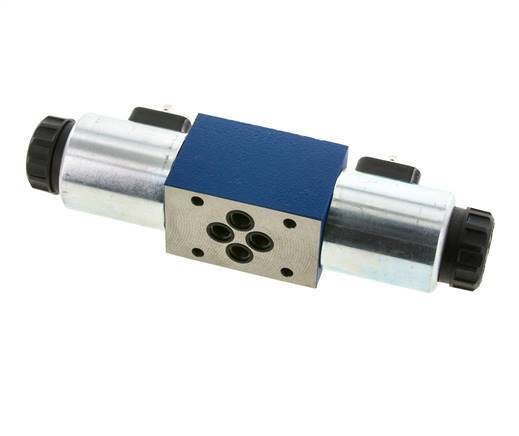

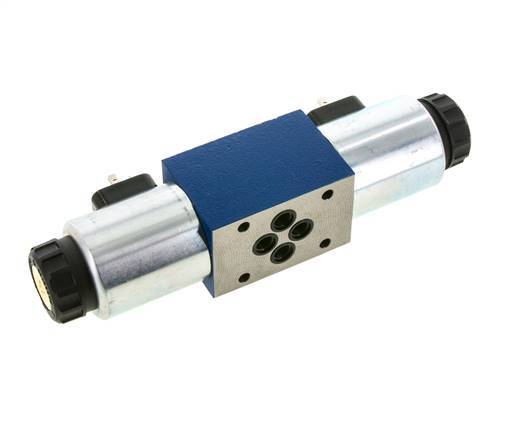

Electroválvula direccional hidráulica 4/3 NG6 (D03) 24V DC J - Rexroth
Electroválvula direccional 4/3 para montaje en placa base NG6 / D03, hasta 350 bar. Superficie de conexión según ISO 4401-03, CETOP 3 y NFPA D03. En la posición central, centrada por muelles, P está bloqueada y A y B están conectadas a T. Caudal recomendado hasta 40 l/min, máximo 80 l/min. Solenoides de 24 V DC, de 30 W cada uno, IP65. Cuerpo de fundición dúctil y juntas de NBR, para hidráulica con aceite mineral de -30 a +80 °C.
- Precio normal
- €422,21
- Precio normal
- €348,93
Descripción
Con el solenoide «a» excitado, P se conecta a B y A a T; con el solenoide «b» excitado, P se conecta a A y B a T. Con ambos solenoides sin excitar, los muelles centran la corredera. Con A y B abiertas a depósito, el actuador puede moverse libremente (posición flotante) mientras P está bloqueada. Tipo de corredera J según la denominación de Bosch Rexroth. Apta para aceite mineral con una viscosidad de 2,8 a 500 mm²/s. Monte la válvula sobre una placa base NG6, sola o sobre válvulas sándwich NG6 que añaden funciones de presión, caudal o antirretorno. Se suministra con sus juntas, pero sin tornillos de fijación ni conector. Fíjela con cuatro tornillos de cabeza cilíndrica con hexágono interior M5 de clase de resistencia 12.9.
Ventajas:
- A y B abiertas a depósito en la posición central, el actuador puede flotar
- Tres posiciones: dos conmutadas, una centrada por muelles
- Superficie de conexión NG6 / D03 estándar, apilable con válvulas sándwich NG6
- IP65: estanco al polvo y protegido contra chorros de agua a baja presión
Desventajas:
- Se suministra sin tornillos de fijación ni conector
- El actuador no se mantiene en la posición central - para mantenerlo, elija la corredera E (todas las conexiones bloqueadas)
Serie:
Electroválvulas direccionales Bosch Rexroth 4WE6 de corredera para la superficie de conexión NG6 normalizada (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03). Arrancan, detienen y cambian el sentido del caudal en sistemas hidráulicos, y se combinan con válvulas sándwich NG6 de presión, caudal y antirretorno en pilas compactas. La gama incluye válvulas 4/3 con correderas H, E, G y J y válvulas 4/2 con correderas D, D/OF, HA, HB, Y y EB, cada una con un solenoide de 24 V DC o 230 V AC. Cuerpo de fundición dúctil, componentes internos de acero y juntas de NBR, para fluidos hidráulicos de aceite mineral de 2,8 a 500 mm²/s de -30 a +80 °C. Presión de trabajo hasta 350 bar, caudal hasta 80 l/min y caudal recomendado hasta 40 l/min. Los solenoides consumen 30 W en DC o 50 VA en AC, toleran variaciones de tensión de ±10 % y tienen protección IP65. Las válvulas se suministran con juntas, sin tornillos de fijación ni conector.
