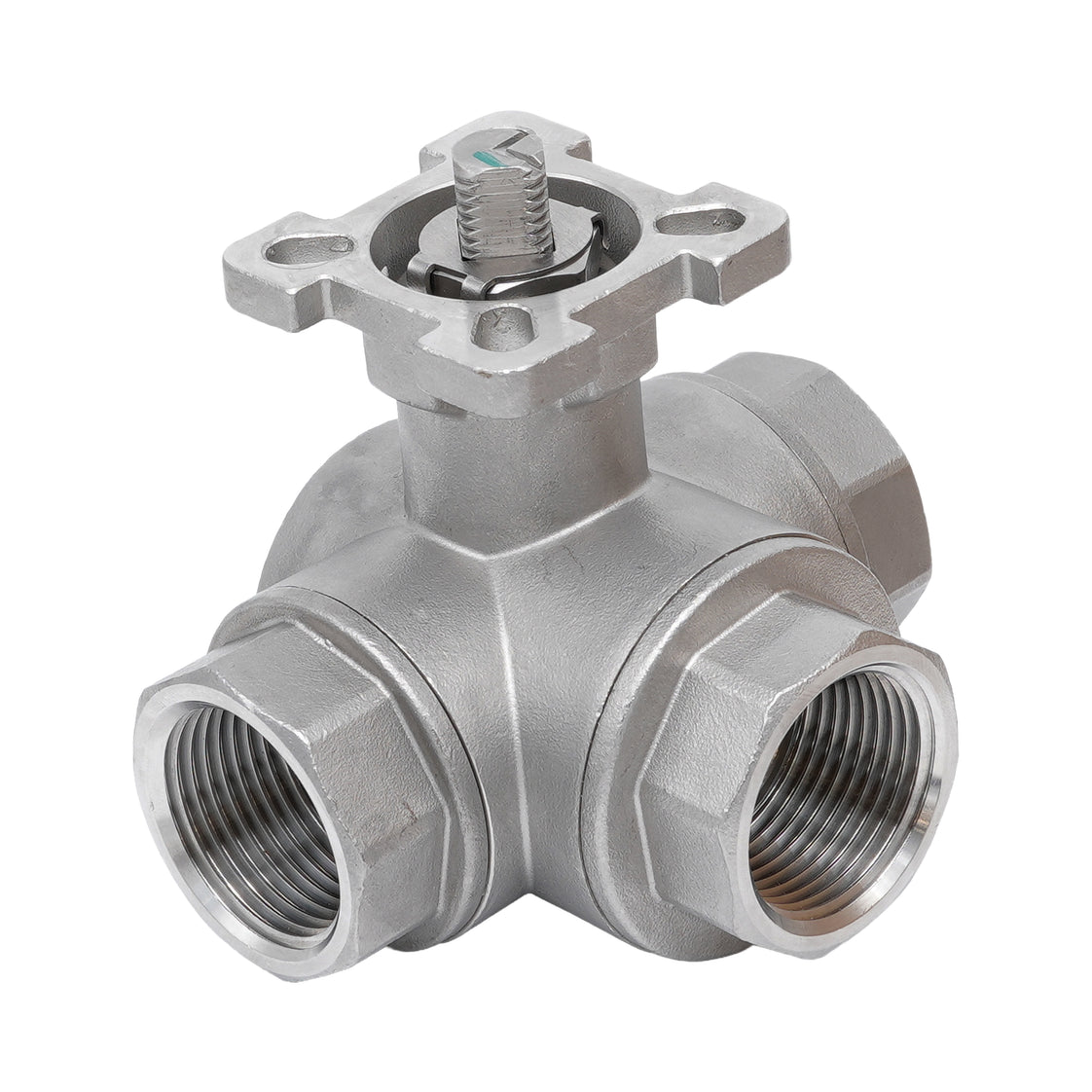

G 1-1/4'' Válvula De Bola L-Port De Acero Inoxidable 69 Bar PTFE ISO-Top F04/F05 - TamesonPRO 1125-114-L

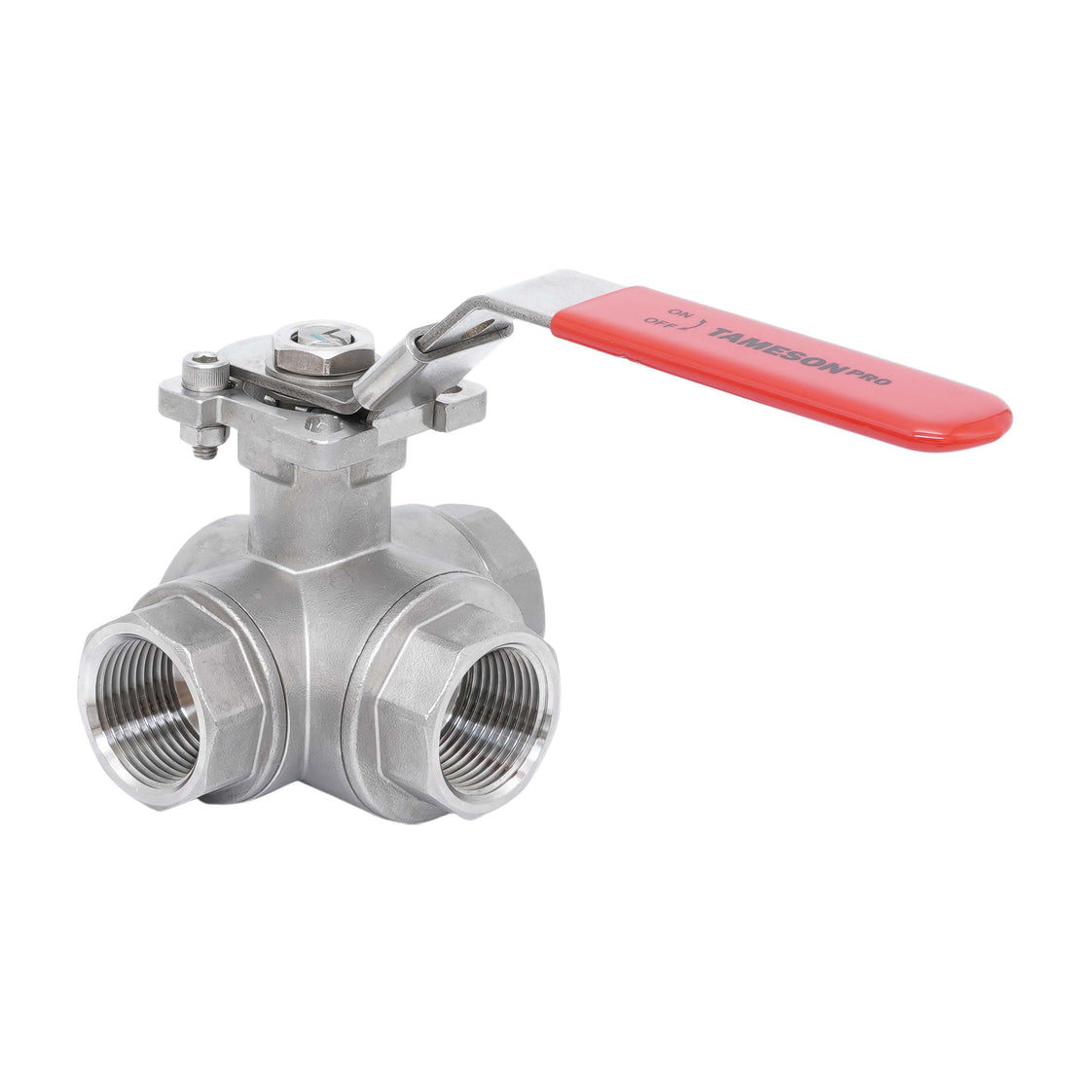

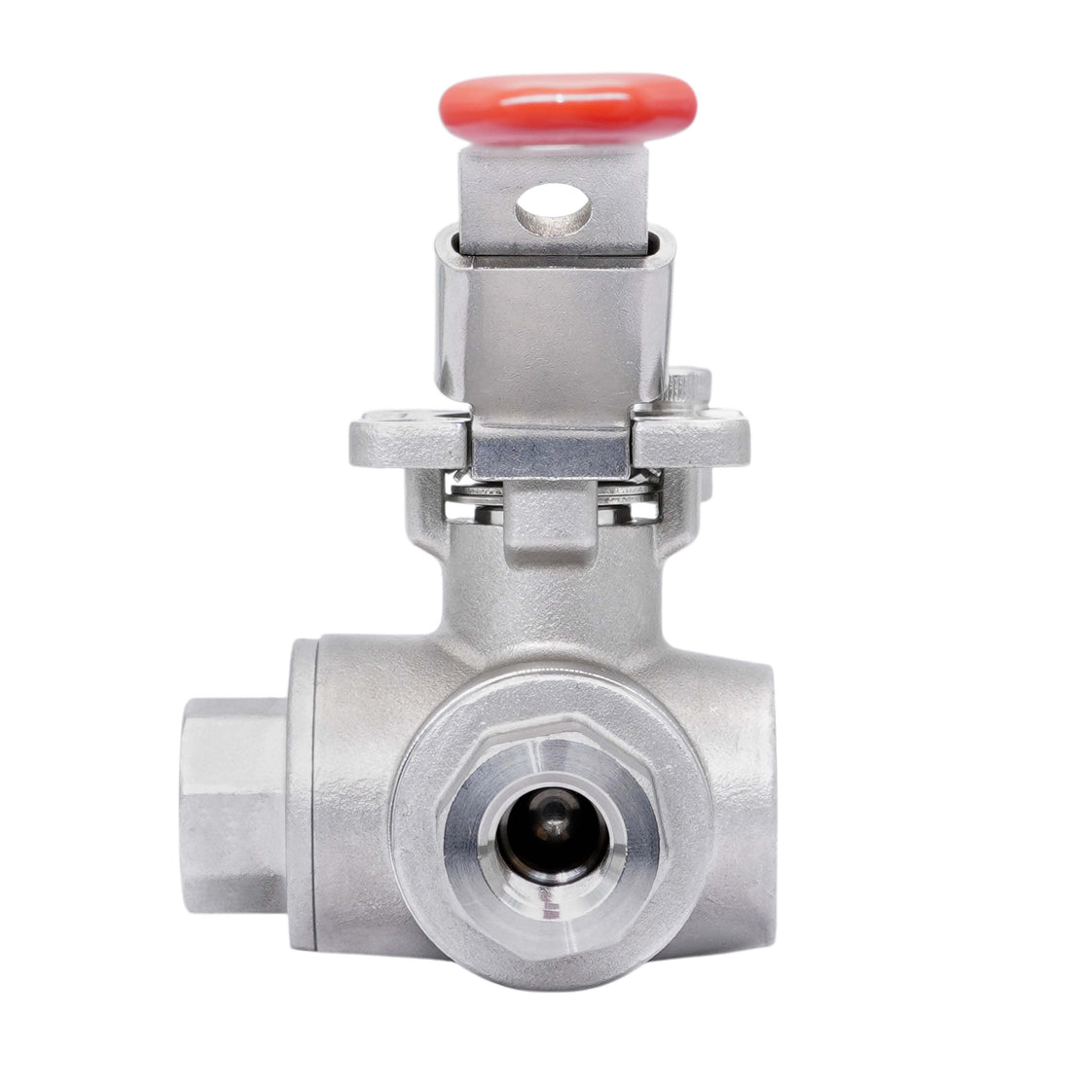

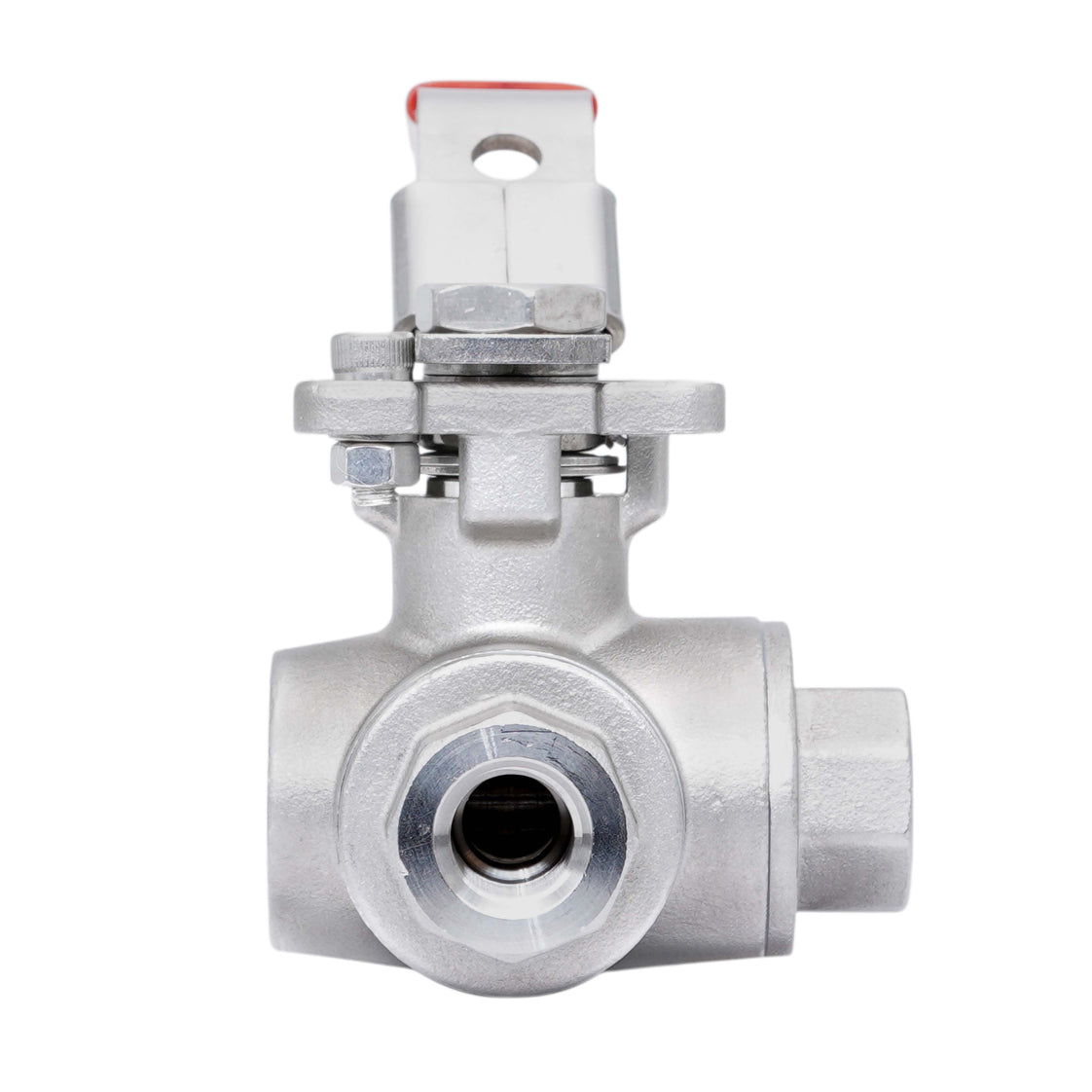

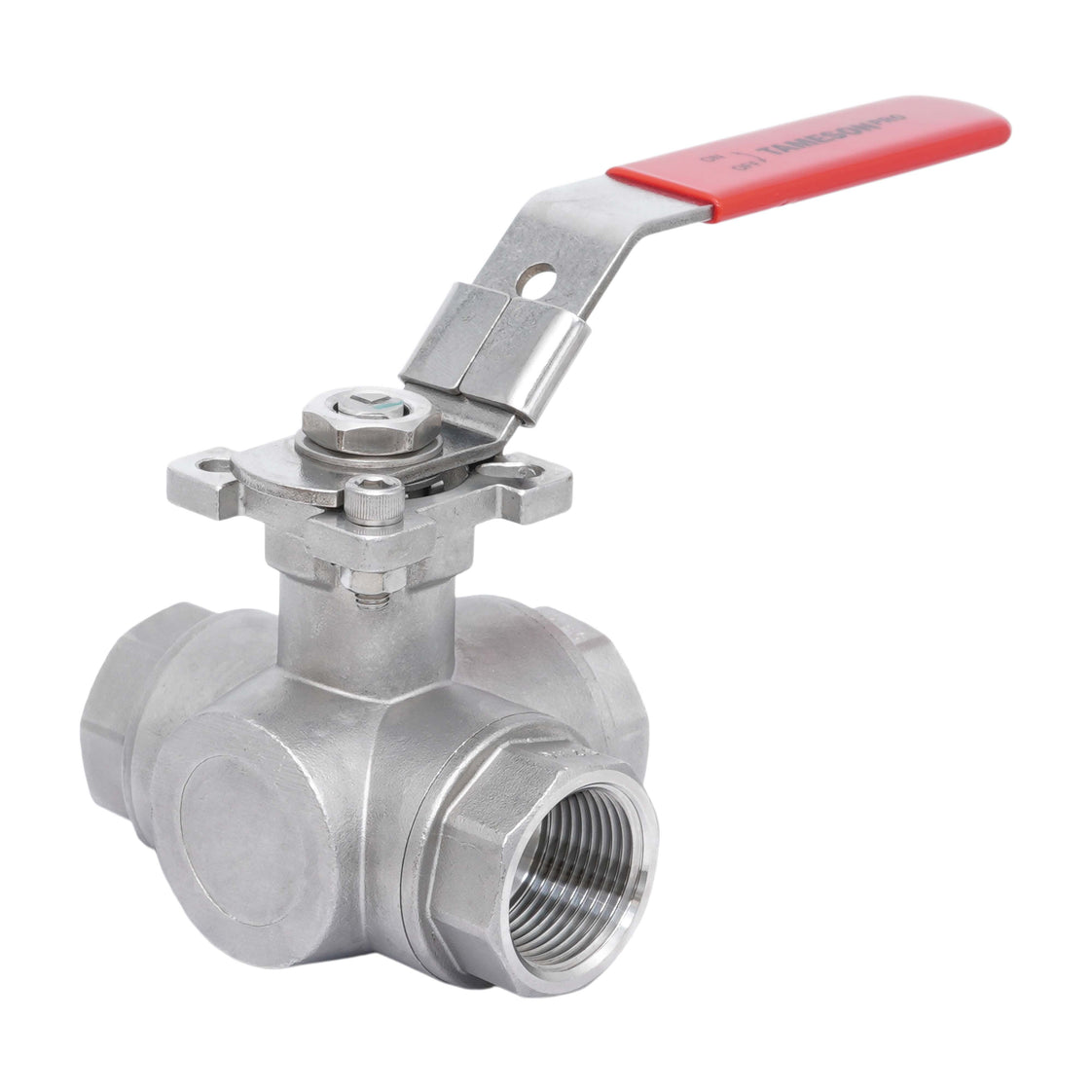

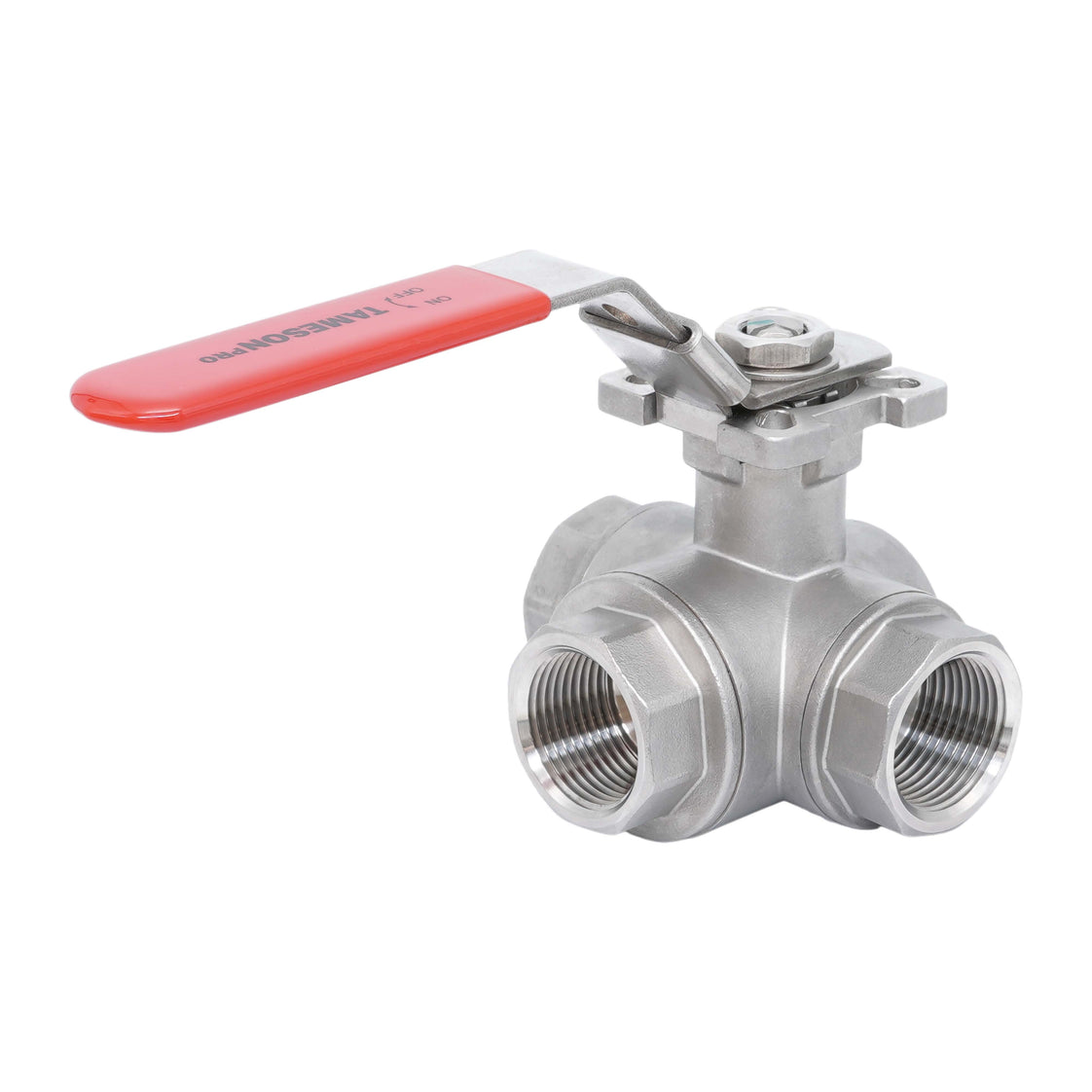

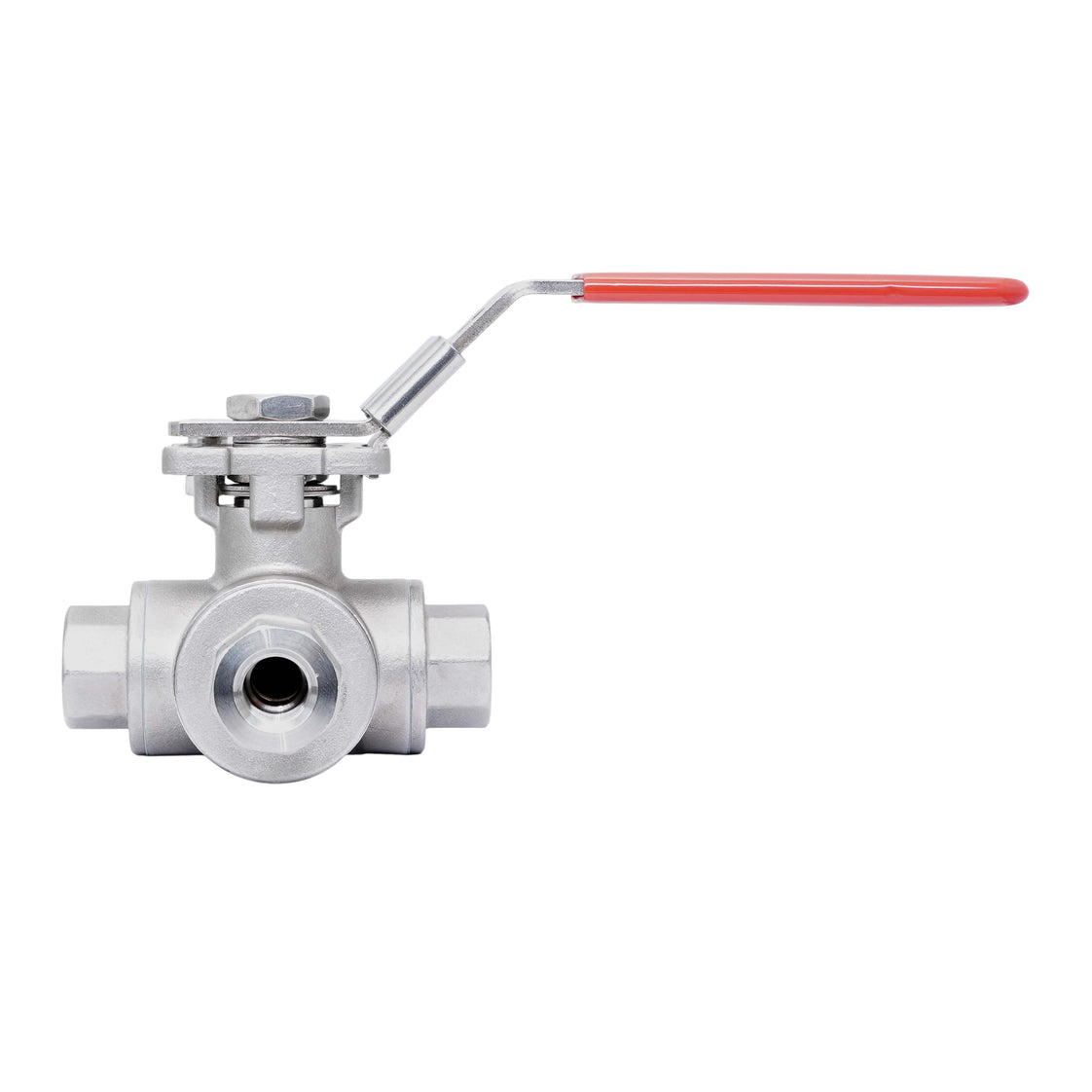

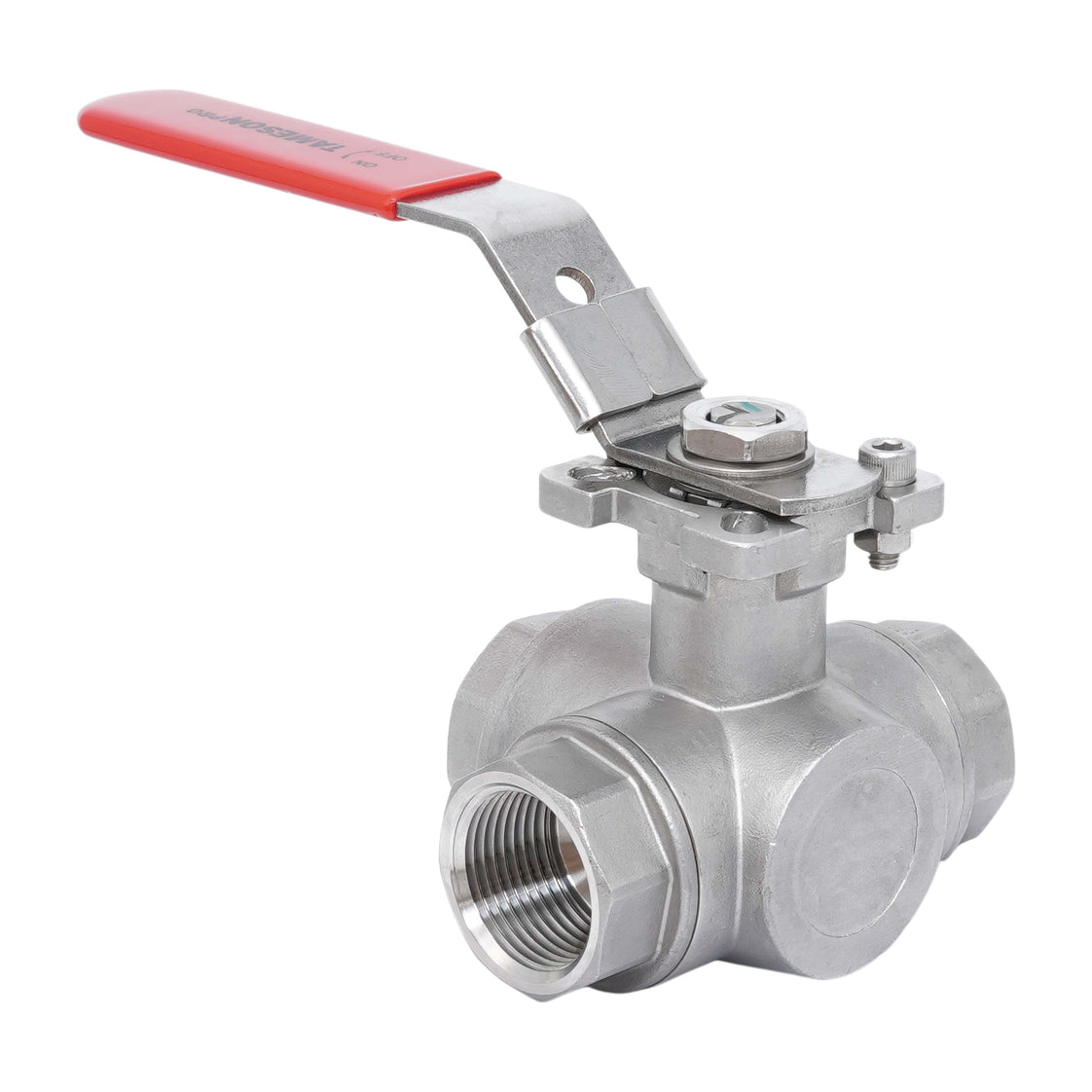

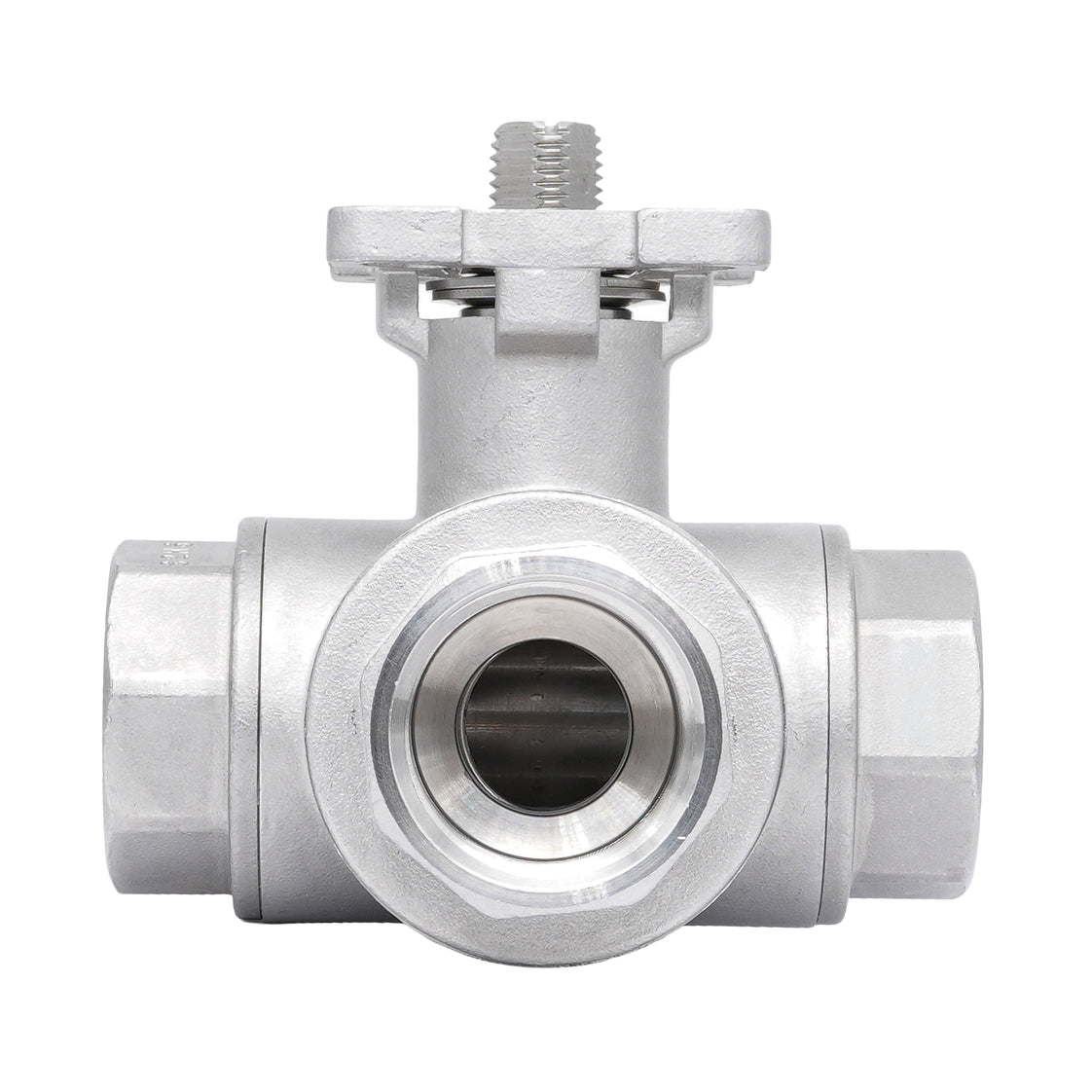

Esta válvula de bola 3 vías L-port de acero inoxidable 316 (1.4408) tiene puertos hembra BSPP G 1 1/4 y un diámetro de 25 mm. El cuerpo y la bola son de acero inoxidable 316 (1.4408/CF8M) con sellos de PTFE, adecuados para agua, vapor, aceite, aire comprimido, combustibles, disolventes y medios agresivos hasta 69 bar a 20°C (1000 psi a 68°F). Con nuestra amplia gama de accesorios G 1 1/4, puede conectarlo a cualquier sistema de tuberías.

La válvula se puede utilizar en un rango de temperatura de -29°C a 150°C (-20 °F a 302°F). La válvula tiene un valor Kv de 46,2 m³/h a una presión diferencial de 1 bar (Cv = 53,4 gpm). Utilice la manija de cuarto de vuelta para operar la válvula. Al girarla 90 grados, la válvula cambiará la posición del diámetro y la dirección del flujo. La manija está hecha de acero inoxidable 1.4301. Los puertos se superponen durante la rotación de la bola. La válvula es adecuada para control eléctrico y neumático (brida ISO 5211 F04/F05).

Ventajas:

• Adecuada para medios agresivos gracias a la carcasa y la bola de acero inoxidable 316 (1.4408/CF8M)
• Presión máxima de hasta 69 bar a 20°C (1000 psi a 68°F)
• Amplio rango de temperatura de funcionamiento de -29°C a 150°C (-20 °F a 302°F)
• Manija bloqueable evita manipulaciones no autorizadas o operaciones accidentales
• Adecuada para activación eléctrica o neumática gracias a la brida ISO-top F04/F05

Diámetro y función del circuito

La bola tiene un L-port. Al girar la bola 90 grados, puede cambiar entre dos circuitos. Los puertos se superponen durante la rotación.

Dibujo esquemático de la función de circuito de válvulas L-port

Dimensiones

A=63mm, B=11 mm, D=25mm, E=11 mm F=55.5mm, G=55.3mm, H=101mm, J=3mm, K=3.5mm, L=51mm, M=42mm, N=50 mm, W=163mm
