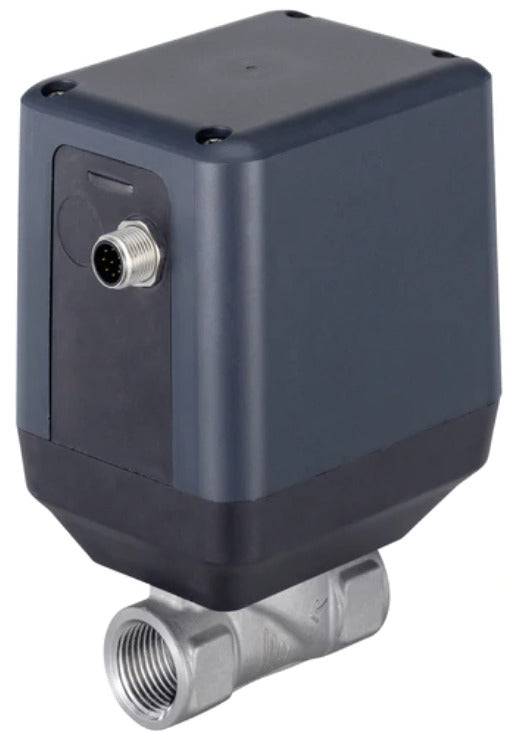

G 3/4 de pulgada de acero inoxidable 24VDC Válvula de disco del controlador de proceso integrado de 2 vías 3285 312347
Válvula de disco Bürkert 2/2 vías (tipo 3285) con puertos de rosca hembra G 3/4 pulgadas. Diseñada para el control de flujo proporcional con un controlador de proceso integrado. Para temperaturas de medios que van de 0 a 70°C (32 a 158°F) a una presión diferencial de 0 a 6 bar (0 a 87 psi). Carcasa de acero inoxidable con sellado de cerámica de óxido/FKM y un orificio de 12 mm. El valor Kv es de 3,9 m3/h. La válvula se acciona eléctricamente con una tensión de alimentación de 24 V CC, controlada a través de un protocolo de bus de campo CANopen y con una señal de valor actual de proceso de 4-20 mA, suministrada por un sensor externo (se debe utilizar un sensor PNP). Utiliza el protocolo de bus de campo como interfaz para la comunicación con el hardware.
- Precio normal
- €862,72
- Precio normal
- €712,99
Descripción
Esta válvula de control proporcional Bürkert tiene un controlador PID integrado. Esto significa que la válvula controla automáticamente la velocidad de apertura para alcanzar un valor de proceso de consigna, como una temperatura o presión. Se debe utilizar una entrada de Fieldbus (CANOpen) para los valores de proceso actuales y de consigna. El valor actual se puede monitorear a través de una salida de Fieldbus (CANOpen). Además, esta versión se puede configurar utilizando el protocolo de Fieldbus (CANOpen) (específico de Burkert). Esto permite, por ejemplo, ajustar los parámetros PID. Esta válvula de control proporcional Bürkert tiene un controlador PID integrado. Esto significa que la válvula controla automáticamente la velocidad de apertura para alcanzar un valor de proceso de consigna, como una temperatura o presión. Se debe utilizar una señal de entrada de 4-20 mA para el valor de proceso actual. El valor de consigna de la válvula se configura y la salida se monitorea a través de un bus de campo digital (CANOpen). Esto permite, por ejemplo, ajustar los parámetros PID.
La válvula de 2 vías tiene roscas hembra G 3/4 pulgadas y un orificio interno de 12 mm. Esto da como resultado un valor Kv de 3,9 m3/h (valor Cv 4,5084 GPM). Utilice nuestro calculador Kv para determinar el valor Kv óptimo para su presión y flujo.
La válvula Bürkert 3285 tiene dos discos de cerámica de óxido que ambos tienen una apertura. Al deslizar un disco sobre el otro, se puede variar el grado de superposición de los agujeros y, por lo tanto, la apertura de la válvula. La posición del disco es accionada por un motor paso a paso y mantiene una posición con una pérdida de energía mínima. Esto hace que esta válvula sea muy eficiente en términos de energía.
La válvula se opera eléctricamente con una tensión de alimentación de 24 V CC. Las conexiones eléctricas en el actuador son un conector macho M12 de 5 pines y un conector hembra M12 de 5 pines.
Se puede utilizar para temperaturas de medios de 0 a 70°C (32 a 158°F) a una presión de 0 a 6 bar (0 a 87 psi). La carcasa está hecha de acero inoxidable y tiene un sellado de cerámica de óxido/FKM.
La válvula tarda 4 segundos en pasar de la posición completamente abierta a la completamente cerrada. El flujo pasa por encima del asiento. Son adecuados para el control de medios limpios que no reaccionan con los materiales de la carcasa y el sellado. La temperatura ambiente varía de -10 a 60°C. Consulte el manual de instrucciones para encontrar el ciclo de trabajo adecuado dentro del rango de temperatura.
Ventajas:
- Tiempo de respuesta rápido
- Equipado con un controlador de proceso integrado
- Utiliza un protocolo de bus de campo (CANOpen) como interfaz de parametrización
- El actuador cuenta con una función de ahorro de energía
- Carcasa resistente a medios corrosivos y agresivos gracias al diseño de acero inoxidable
- Adecuado para el control de procesos debido a la función PID integrada
- La pantalla LED indica la posición de la válvula
Desventajas:
- Sensible a la suciedad, por lo que se debe aplicar un filtro aguas arriba (≤ 0,3 mm)
Serie 3285
La serie 3285 de Burkert está diseñada para controlar el flujo de medios líquidos y gaseosos. Solo se pueden controlar medios limpios, líquidos o gaseosos, que no reaccionan con los cuerpos y materiales de sellado. La válvula utiliza un disco de cerámica para cambiar el tamaño del orificio, que está disponible en tamaños de 8 a 25 mm. Hay dos discos, uno actúa como el asiento de la válvula y no se mueve, mientras que el otro gira y cambia el diámetro del orificio. Estas son adecuadas para presiones de operación que van de 0 a 6 bar (0 a 87 psi) y temperaturas de medios que van de 0 a 70 °C (32 a 158 °F). El tipo 3285 está disponible como válvula ON/OFF estándar o válvula proporcional, como una versión con posicionador integrado y como una versión con controlador de proceso integrado. Estas válvulas de control están disponibles en diseño de acero inoxidable y latón.
