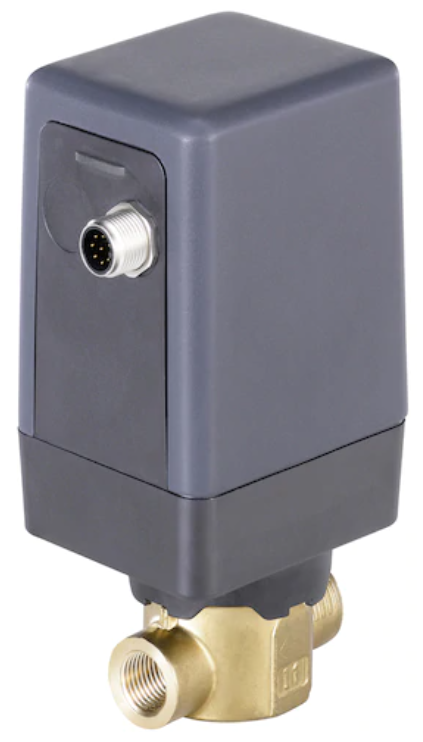

Válvula de Globo de Posicionador Integrado Proporcional de 2 Vías de Latón G 3/8 Pulgada 24VDC 3280 310195

Esta válvula de control proporcional Bürkert tiene un posicionador integrado. Esto significa que la válvula controla automáticamente la tasa de apertura para alcanzar un valor de posición de consigna. Se debe utilizar una entrada de Fieldbus (CANOpen) para el valor de consigna. La posición de la válvula se puede monitorear mediante una salida de Fieldbus (CANOpen). Además, esta versión utiliza un protocolo de comunicación Fieldbus (CANOpen) para la parametrización. Esta versión 'posicionador' no incluye un controlador para optimizar un valor de proceso externo como la temperatura (ver versión 'control de procesos').

La válvula de 2 vías tiene roscas hembra G 3/8 pulgadas y un orificio interno de 4 mm. Esto da como resultado un valor Kv de 0,5 m³/h (valor Cv 0,578 GPM). Utilice nuestro calculador Kv para determinar el valor Kv óptimo para su presión y caudal.

El movimiento angular del motor se convierte en movimiento translacional con la ayuda de un husillo roscado que está rígidamente conectado al husillo de la válvula. El husillo de la válvula está conectado a un cono de control que afecta el tamaño del orificio. El sello de elastómero está conectado directamente al cono de control para que el medio fluya por debajo del asiento y no entre en contacto con el actuador. La posición de la válvula de globo es accionada por un motor paso a paso y mantiene una posición con una pérdida de energía mínima. Esto hace que esta válvula sea muy eficiente en términos de energía.

La válvula se opera eléctricamente con una tensión de alimentación de 24 V CC. La conexión eléctrica en el actuador es un conector macho M12 de 5 pines.

Se puede utilizar para temperaturas de medio de 0 a 70°C (32 a 158°F) a una presión de 0 a 6 bar (0 a 87 psi). La carcasa está hecha de latón y tiene un sellado FKM.

La válvula tarda 2,5 segundos en pasar de la posición completamente abierta a la completamente cerrada. El flujo pasa por debajo del asiento. Son adecuados para el control de medios limpios que no reaccionan con los materiales de la carcasa y los sellos. La temperatura ambiente varía de -10 a 60°C. Consulte el manual de instrucciones para encontrar el ciclo de trabajo adecuado dentro del rango de temperatura.

Pros:

• Tiempo de respuesta rápido
• Equipado con un posicionador integrado
• Utiliza un protocolo Fieldbus (CANOpen) como interfaz de parametrización
• El actuador cuenta con una función de ahorro de energía
• La pantalla LED indica la posición de la válvula

Contras:

• Sensible a la suciedad, por lo que se debe aplicar un filtro aguas arriba (≤ 0,3 mm)

Serie 3280

La serie 3280 de Burkert está diseñada para controlar el caudal de medios líquidos y gaseosos. Solo se pueden controlar medios limpios, líquidos o gaseosos, que no reaccionen con los cuerpos y materiales de sellado. Estas válvulas de globo motorizadas son ideales para el control de flujo proporcional con orificios que van de 2 a 10 mm. El movimiento angular del motor se convierte en movimiento translacional con la ayuda de un husillo roscado que está rígidamente conectado al husillo de la válvula. El husillo de la válvula está conectado a un cono de control que afecta el tamaño del orificio. El sello de elastómero está conectado directamente al cono de control para que el medio fluya por debajo del asiento y no entre en contacto con el actuador. El tipo 3280 está disponible como válvula ON/OFF estándar o válvula proporcional, como una versión con posicionador integrado y como una versión con controlador de proceso integrado. Estas válvulas de control están disponibles en acero inoxidable y en diseño de latón.
