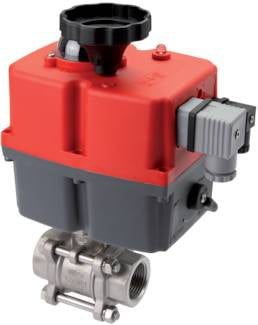

G1-1/2'' 24-240V CA/CC Válvula De Bola Modulada De 2 Vías Acero Inoxidable

Este actuador eléctrico modulante se ofrece en combinación con una válvula de bola de 2 vías. Puede girar la válvula de 0 a 90 grados en 10 segundos con un par de funcionamiento de 20 Nm (par de ruptura más alto, consulte el manual). Requiere un voltaje de alimentación de 24-240 V CA/CC, tiene un ciclo de trabajo del 75%, y viene con un indicador de posición visual en la parte superior de la unidad para ver claramente la posición de la válvula. Como actuador modulante, está equipado con un sistema de posicionamiento digital (DPS), lo que significa que puede posicionar la válvula en cualquier lugar entre 0 y 90 grados. Requiere una señal de control de 4-20 mA/0-10 V para el posicionamiento. Como estándar, tiene una rueda de operación manual para girar manualmente la válvula si es necesario. El actuador se monta en la válvula de bola a través de la brida ISO 5211 F03, F04 o F05 (14 mm). La válvula de acero inoxidable de 2 vías tiene dos puntos de conexión de G1 1/2". El medio fluye a través de un orificio de 40 mm (valor Kv de 170 m3/h) y la temperatura puede estar entre -20 y 180 °C bajo 63 bares. Tiene un material de sellado de husillo de PTFE. La válvula de bola tiene un diseño de 3 piezas que permite desmontarla y limpiarla a fondo. Con la duradera carcasa de poliamida (PA) del actuador, ofrece una protección IP67 para una temperatura ambiente de -20 a 70 °C. Antes de conectar el actuador, lea el manual cuidadosamente.

Ventajas:

• Es un actuador modulante con un sistema de posicionamiento digital (DPS) para posicionar la válvula en cualquier lugar entre 0 y 90 grados con una señal de control de 4-20 mA/0-10 V
• Tiene una carcasa robusta IP67
• Como estándar, tiene una rueda de operación manual para girar manualmente la válvula si es necesario
• Tiene un indicador de posición visual claro para ver el estado de la válvula
• La válvula de bola tiene un diseño de 3 piezas que permite desmontarla y limpiarla a fondo

Desventajas:

• El actuador no está equipado con un retorno de seguridad de batería (BSR) pero se puede operar manualmente si falla la energía
• En comparación con un actuador neumático del mismo tamaño, la velocidad de operación es más lenta

Serie J3C

Válvula de bola BL2SA3

Las válvulas de bola de la serie BL2SA3 son válvulas de bola de 2 vías confiables con un cuerpo de acero inoxidable. La bola también está hecha de acero inoxidable y los asientos de la válvula son de PTFE/FKM. La válvula es adecuada para varios medios agresivos y corrosivos hasta un máximo de 63 bares. Adecuada para temperaturas entre -20 y 180 grados Celsius y disponible desde el tamaño G 1/4" hasta G 4". Las válvulas de bola de la serie BL2SA3 tienen todas una brida superior ISO 5211 (de F03 a un máximo de F10) que permite la instalación de un actuador.

Actuador J3C

Los actuadores eléctricos de alta tensión J3C del fabricante J+J ofrecen una impresionante lista de características estándar que incluyen protección contra daños por sobre-torque o condensación. Los actuadores también están disponibles con diferentes opciones como BSR de seguridad de batería (Battery Safety Return) o modulación llamada DPS (Digital Positioning System). La serie tiene un rango de par de funcionamiento entre 20-300 Nm.
El actuador eléctrico J3C fail-safe o modulado es el mismo que el actuador J3C estándar de encendido/apagado, pero se agrega un kit BSR y/o DPS dentro del actuador. El actuador J3C BSR fail-safe se puede configurar para fallar abierto o cerrado. El actuador J3C DPS modulado se puede controlar con 4-20 mA o 0-10 V (0-10 V a pedido).

Piezas de repuesto

A continuación se muestra una lista de las piezas de repuesto para esta unidad en caso de que sean necesarias. Simplemente use el número SKU en nuestra barra de búsqueda para encontrar la pieza adecuada.

Válvula de bola: BL2SA3-112
Actuador: J3C-S20-05-14-DPS

Nota: Este producto se entrega en partes separadas, pero con los accesorios de montaje requeridos.
