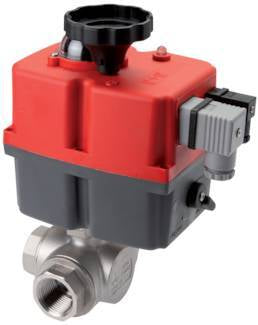

G1-1/2'' Puerto en L 24-240V AC/DC Válvula de bola de latón modulante de 3 vías

Este actuador eléctrico modulante se ofrece en combinación con una válvula de bola de 3 vías. Puede girar la válvula de 0 a 90 grados en 9 segundos con un par de accionamiento de 20 Nm (par de rotura superior, por lo que le rogamos consulte el manual). Requiere una tensión de alimentación de 24-240 V CA/CC, tiene un ciclo de trabajo del 75% e incorpora un indicador visual de posición en la parte superior de la unidad para ver claramente la posición de la válvula. Como actuador modulante, está equipado con un sistema de posicionamiento digital (DPS) que permite colocar la válvula en cualquier posición entre 0 y 90 grados. Requiere una señal de control de 4-20 mA/0-10 V para el posicionamiento. De serie, dispone de una rueda dentada de accionamiento manual para girar manualmente la válvula en caso necesario. El actuador se monta en la válvula de bola a través de la brida ISO 5211 F03, F04 o F05 (14 mm). La válvula de latón de 3 vías tiene tres puntos de conexión de G1 1/2". El medio circula por un orificio de 32 (valor Kv de 35 m3/h) y la temperatura puede oscilar entre -10 y 100 °C a 40 bares. El material de la junta del husillo es PTFE. La duradera carcasa de poliamida (PA) del actuador confiere a la unidad una protección IP67 para una temperatura ambiente de -20 a 70 °C. Antes de conectar el actuador, lea atentamente el manual.

Pros

• Es un actuador modulante con un sistema de posicionamiento digital (DPS) para posicionar la válvula en cualquier punto entre 0-90 grados con una señal de control de 4-20 mA/0-10 V
• Tiene una robusta carcasa IP67
• De serie, dispone de una rueda dentada de accionamiento manual para girar manualmente la válvula en caso necesario.
• Dispone de un claro indicador visual de posición para ver el estado de la válvula

Contras

• El actuador no está equipado con un retorno de seguridad de la batería (BSR), pero puede accionarse manualmente si falla la alimentación.
• En comparación con un actuador neumático del mismo tamaño, la velocidad de funcionamiento es más lenta

Serie J4C

BL3BA Válvula de bola

Las válvulas de bola de la serie BL2BA son válvulas de bola de 3 vías fiables con puerto en L o en T. La carcasa es de latón, la bola es de latón cromado duro y los asientos de válvula son de PTFE/FKM. La válvula es apta para diversos medios, como agua, aceite o aire, hasta un máximo de 40 bares. Adecuado para temperaturas entre -20 y 160 grados Celsius y disponible desde el tamaño G 1/4" hasta G 2". Para medios corrosivos o agresivos, es más adecuada una válvula de acero inoxidable. Todas las válvulas de bola de la serie BL3BA tienen una brida superior ISO 5211 (de F03 a F05 como máximo) que permite el montaje de un actuador.

Actuador J4C

Los actuadores eléctricos de alto voltaje para válvulas J4C del fabricante J+J ofrecen una impresionante lista de características estándar que incluyen protección contra daños por exceso de par o condensación. Los actuadores también están disponibles con distintas opciones, como el BSR (Battery Safety Return) a prueba de fallos o el DPS (Digital Positioning System) modulante. La serie tiene un rango de par operativo entre 20-300 Nm.
El actuador eléctrico de seguridad o modulante J4C es el mismo que el actuador J4C estándar de encendido y apagado, pero se le añade un BSR y/o un kit DPS en el interior del actuador. El actuador a prueba de fallos J4C BSR puede ajustarse a fallo abierto o fallo cerrado. El actuador modulante J4C DPS puede controlarse con 4-20 mA o 0-10 V (0-10 V bajo pedido).

Piezas de recambio

Válvula de bola: BL3BAL-112
Actuator: V2S3P

Nota: Este producto se entrega en piezas separadas, pero con los accesorios de montaje necesarios.
