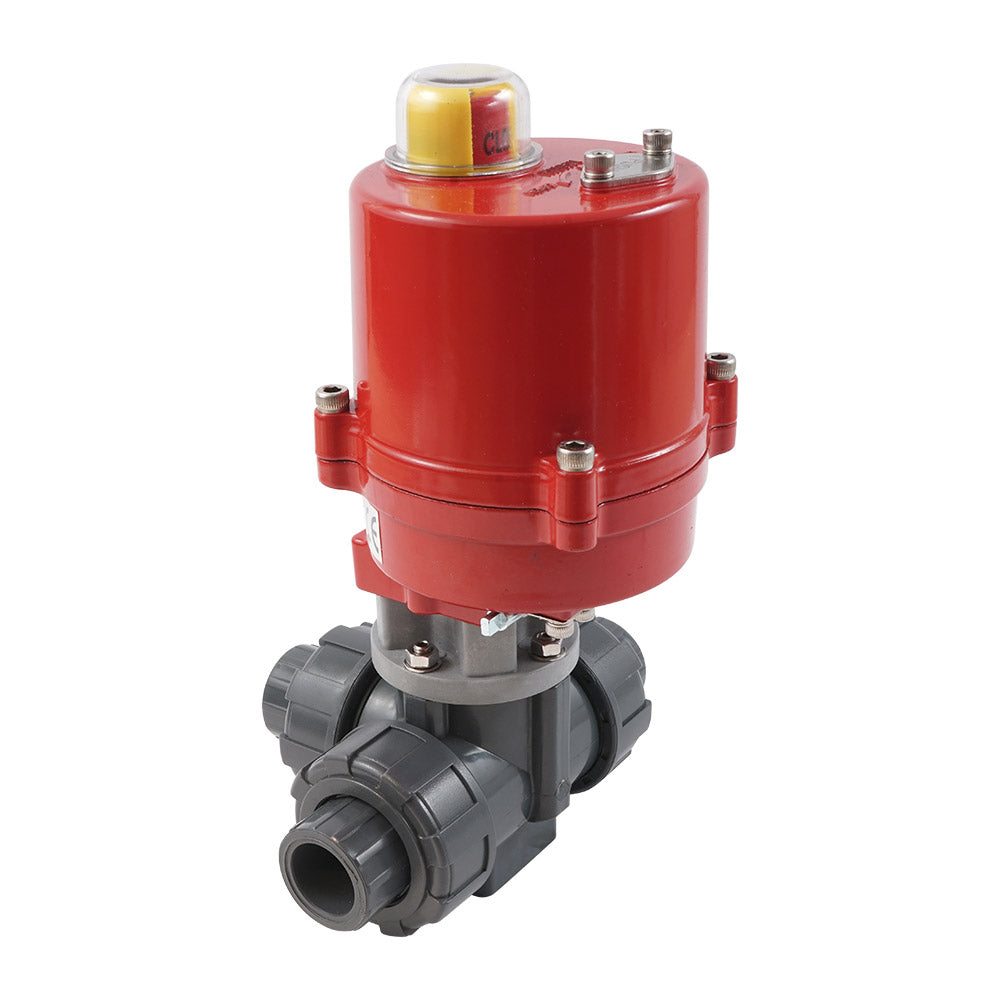

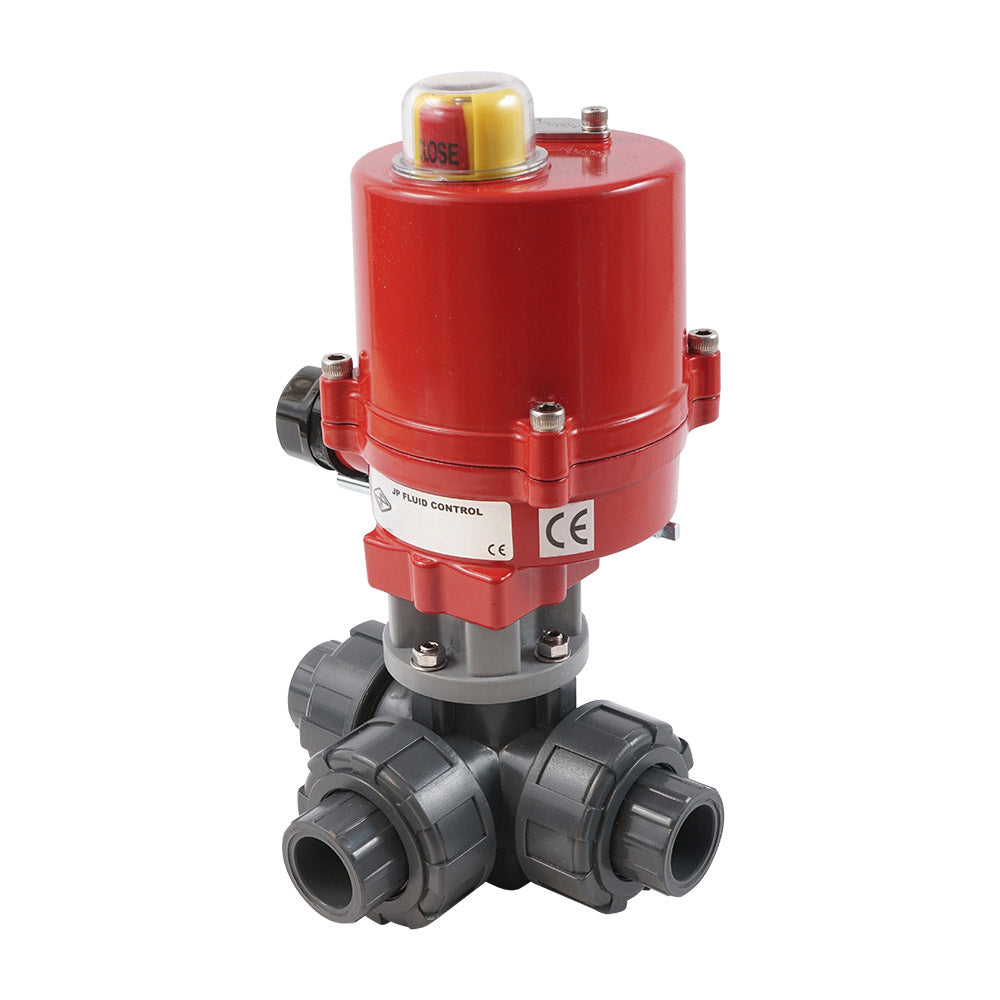

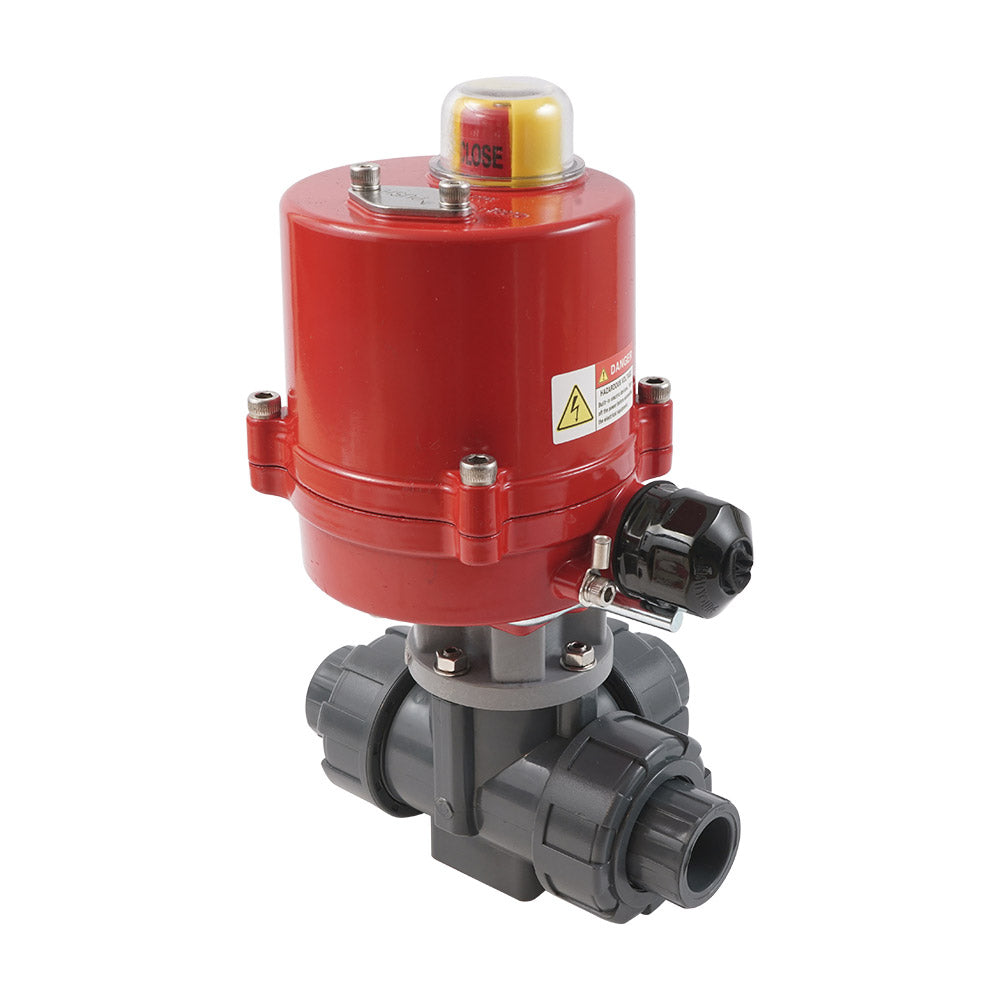

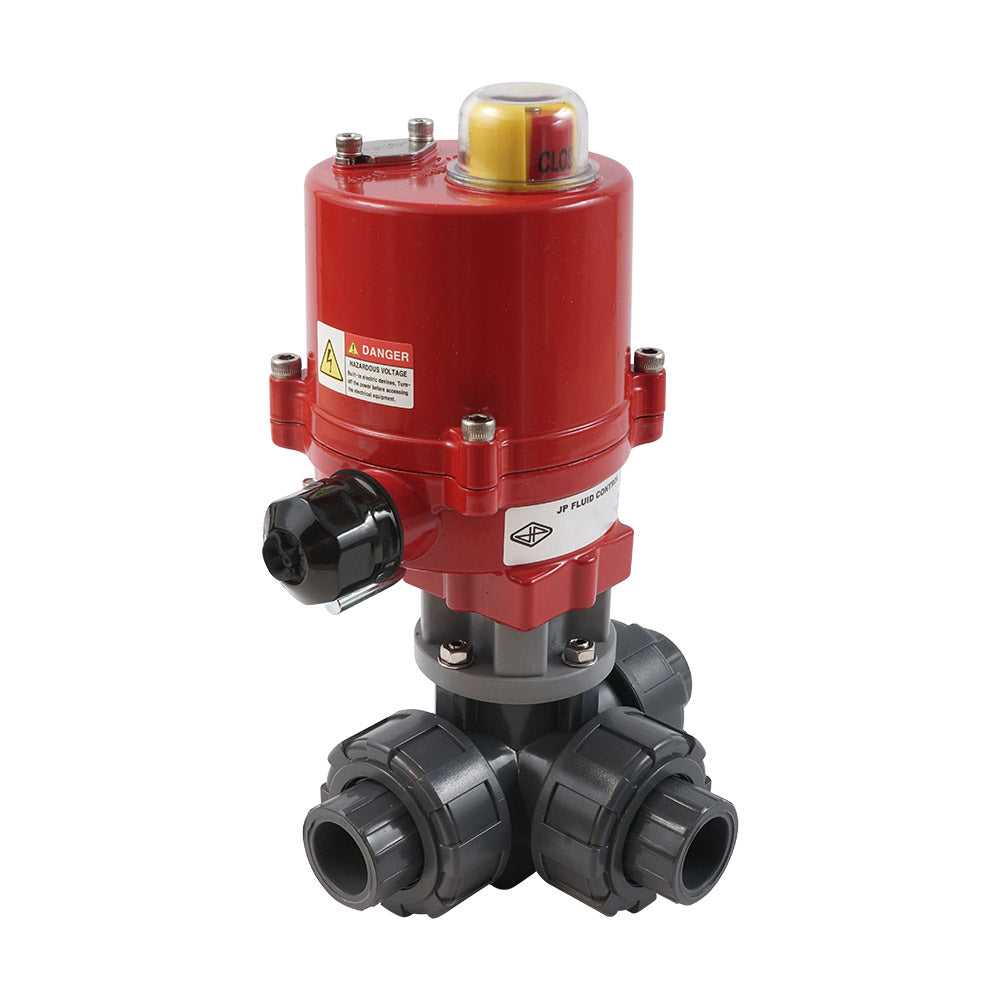

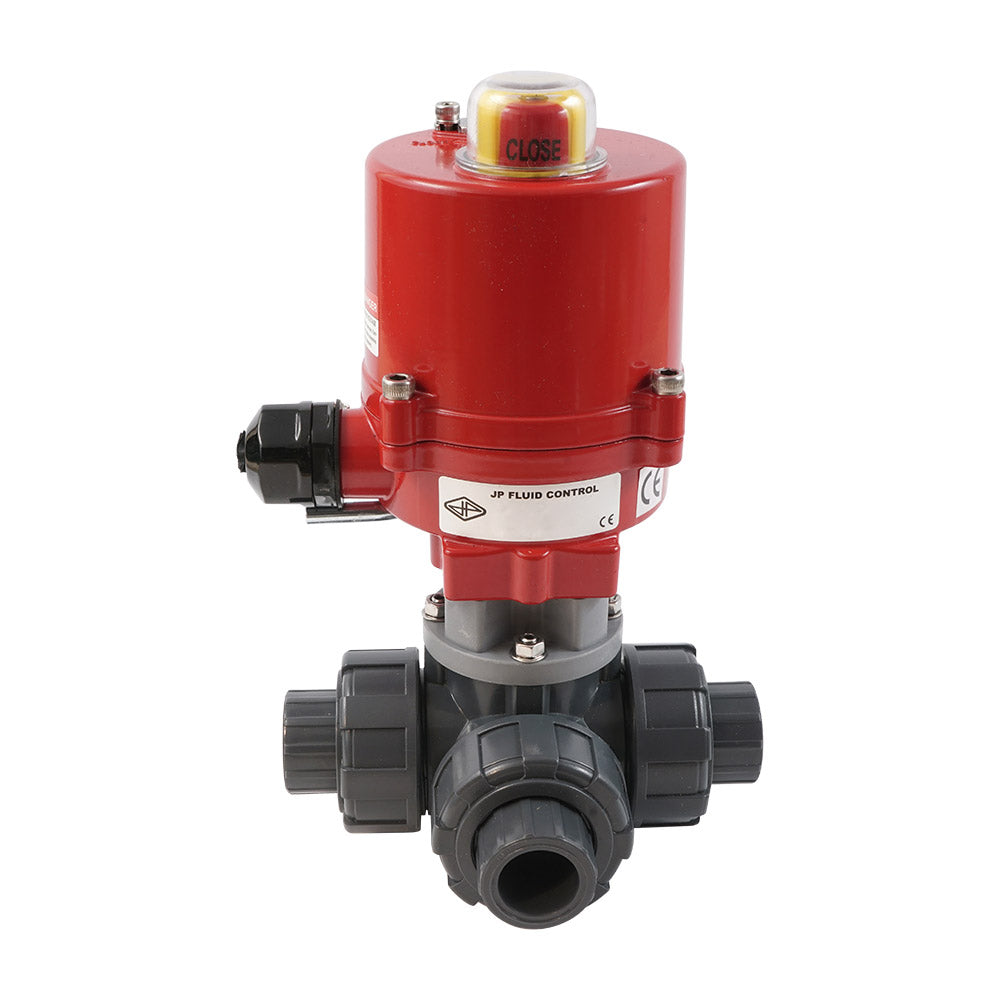

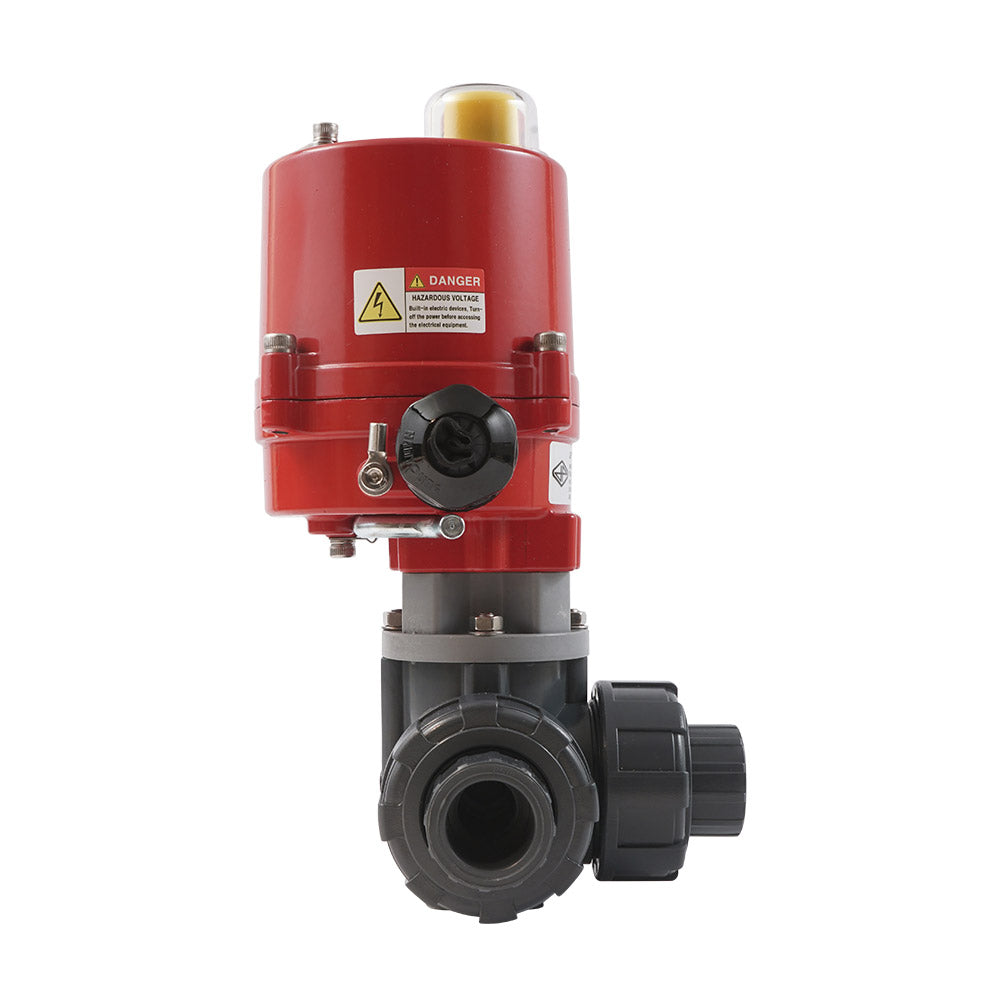

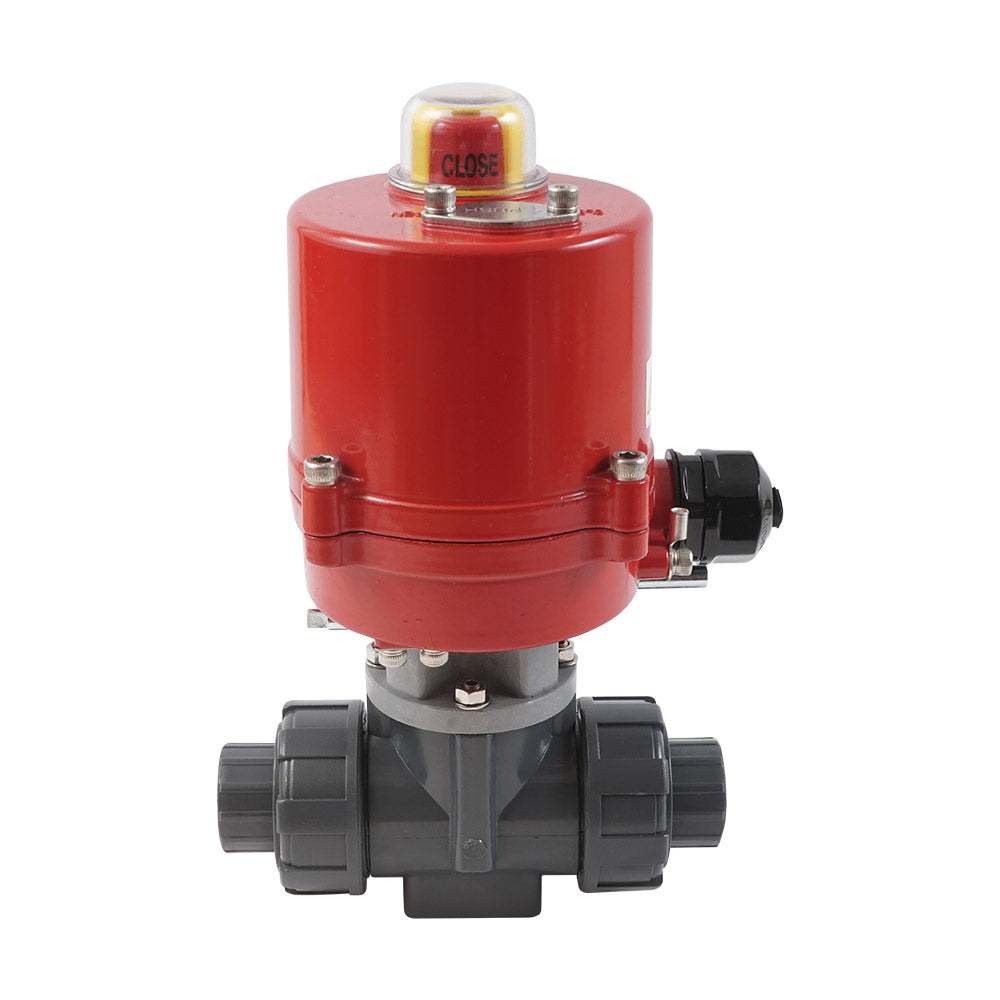

G1-1/2'' Taladro En L válvula De Bola Eléctrica PVC 3 vías 12 V AC/DC PTFE/EPDM

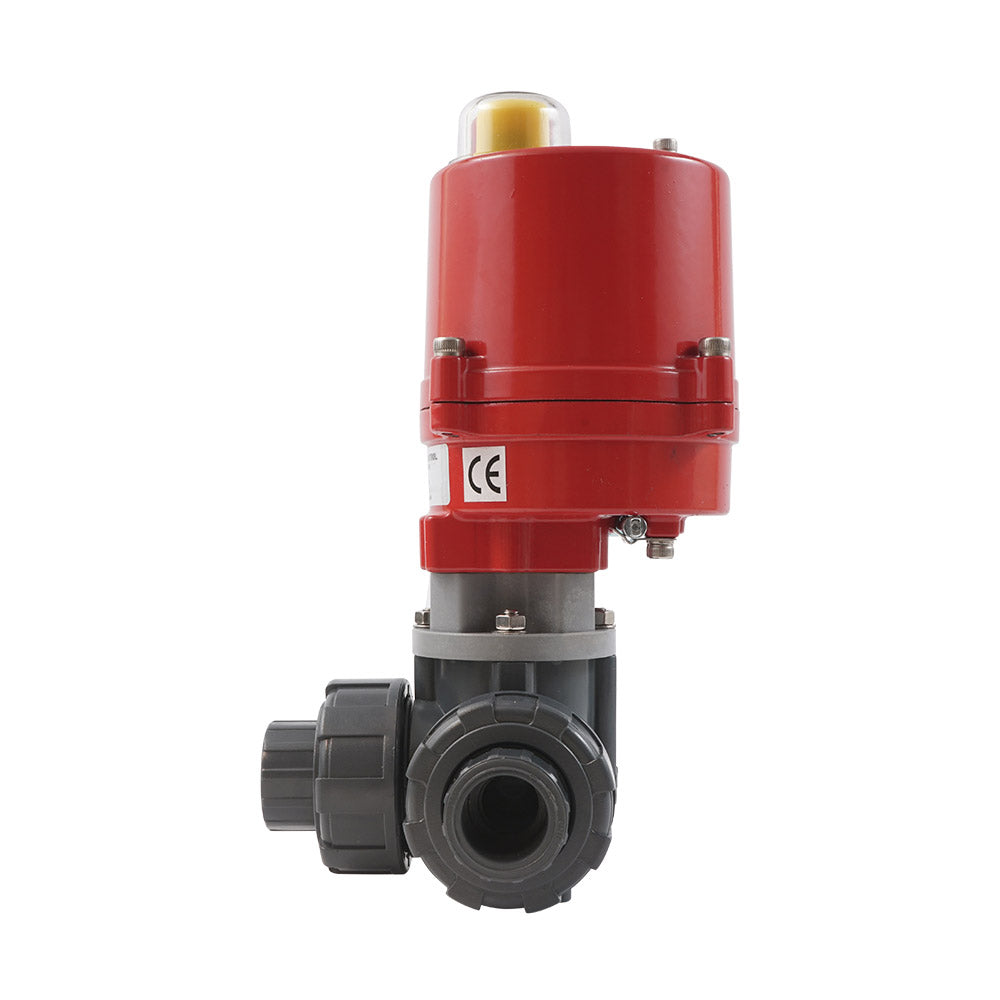

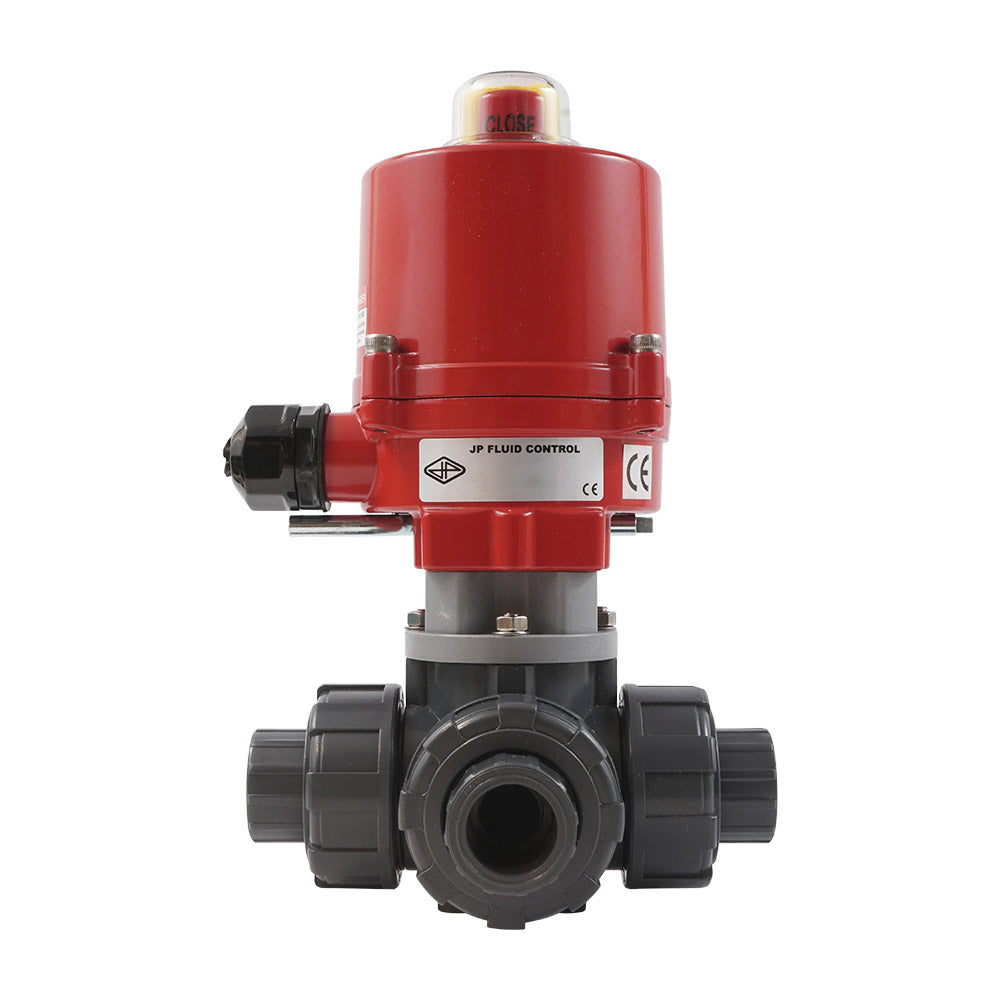

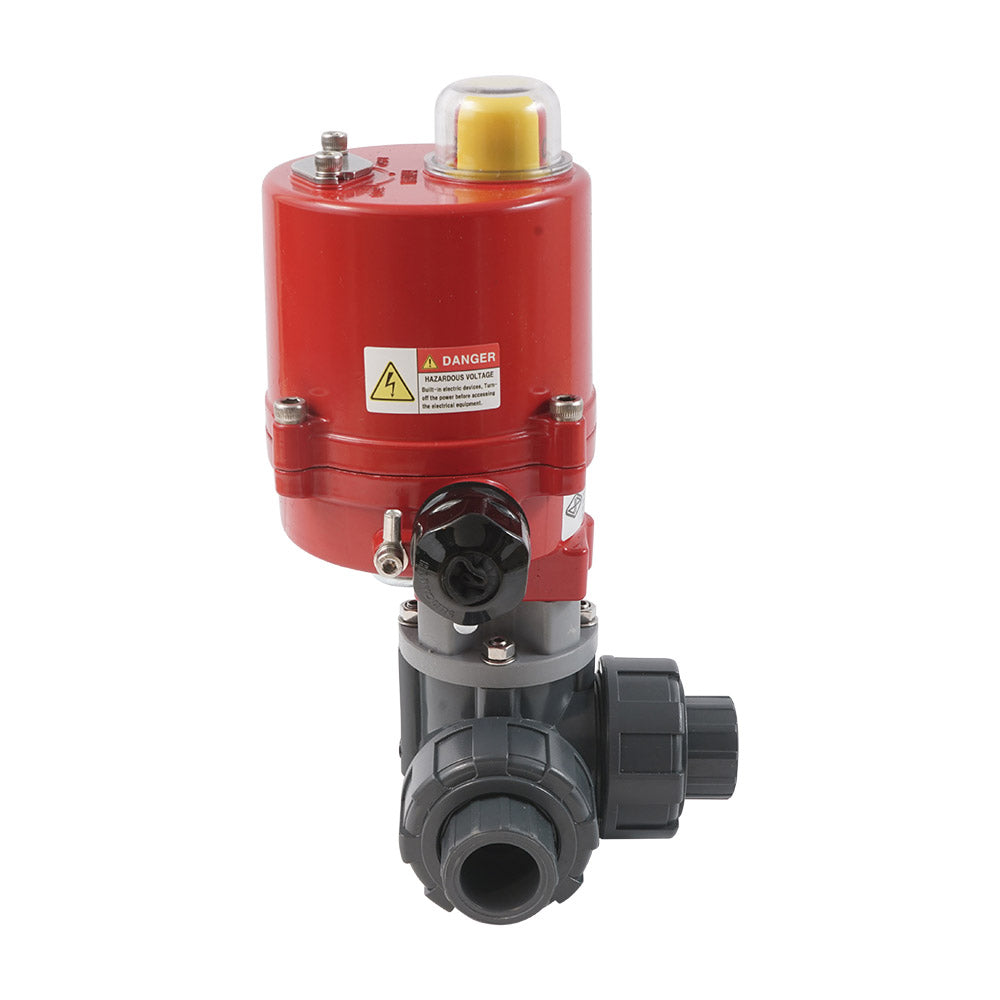

Esta robusta y eficiente válvula de bola eléctrica de PVC de 3 vías (taladro en L) de Tameson se puede utilizar para el control de flujo con agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). La válvula tiene puertos con rosca hembra G 1-1/2 pulgada. Esto es BSPP (British Standard Pipe Parallel). El cuerpo de la válvula y la bola están hechos de PVC-U. Los sellos son de PTFE/EPDM. La válvula tiene un diámetro de 38 mm, con un valor Kv de 42 m3/h (Cv = 48,55 gpm). Kv expresa el caudal de agua en m3/h con una caída de presión de un bar. La válvula puede soportar una presión de hasta 10 bar a 20°C (145 psi a 68°F). Adecuado para temperaturas de 0 a 60°C (32 a 140°F).
El actuador es adecuado tanto para 12 volt CC (corriente continua) como para 12 volt CA 50/60Hz (corriente alterna). Con interruptores en la placa de circuito, el actuador se puede configurar para CA o CC. El ajuste predeterminado de fábrica es corriente continua (CC). El actuador tiene una carcasa de aluminio robusta (IP67, siempre que se conecte un cable apropiado) y proporciona un par máximo de 40 Nm. La válvula gira de 0 a 90 grados en 8 segundos. El actuador está equipado con dos interruptores de límite adicionales para la retroalimentación de posición. Los interruptores de límite están posicionados a 0 y 90 grados. Si es necesario, el usuario puede ajustar la posición angular de los interruptores. Un indicador de posición mecánico en la parte superior del actuador muestra la posición de la válvula. El actuador está equipado con un accionamiento manual auxiliar.
- Precio normal
- €584,84
- Precio normal
- €483,34
Descripción
Esta robusta y eficiente válvula de bola eléctrica de PVC de 3 vías (taladro en L) de Tameson se puede utilizar para el control de flujo con agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). La válvula tiene puertos con rosca hembra G 1-1/2 pulgada. Esto es BSPP (British Standard Pipe Parallel). El cuerpo de la válvula y la bola están hechos de PVC-U. Los sellos son de PTFE/EPDM. La válvula tiene un diámetro de 38 mm, con un valor Kv de 42 m3/h (Cv = 48,55 gpm). Kv expresa el caudal de agua en m3/h con una caída de presión de un bar. La válvula puede soportar una presión de hasta 10 bar a 20°C (145 psi a 68°F). Adecuado para temperaturas de 0 a 60°C (32 a 140°F).
El actuador es adecuado tanto para 12 volt CC (corriente continua) como para 12 volt CA 50/60Hz (corriente alterna). Con interruptores en la placa de circuito, el actuador se puede configurar para CA o CC. El ajuste predeterminado de fábrica es corriente continua (CC). El actuador tiene una carcasa de aluminio robusta (IP67, siempre que se conecte un cable apropiado) y proporciona un par máximo de 40 Nm. La válvula gira de 0 a 90 grados en 8 segundos. El actuador está equipado con dos interruptores de límite adicionales para la retroalimentación de posición. Los interruptores de límite están posicionados a 0 y 90 grados. Si es necesario, el usuario puede ajustar la posición angular de los interruptores. Un indicador de posición mecánico en la parte superior del actuador muestra la posición de la válvula. El actuador está equipado con un accionamiento manual auxiliar. Se entrega sin montar, incluyendo válvula de bola (V3KKP), actuador (AG-040-C), y accesorios de fijación.
Ventajas:
- Tiempo de conmutación solo 8 segundos
- Carcasa de actuador IP67 robusta
- 12V CA y CC posibles (ajustable por interruptor)
- Dos interruptores de límite adicionales para retroalimentación de posición
- Control de anulación manual
- Indicador de posición visual claro
Diámetro y función de circuito
La bola tiene un puerto en L. Al girar la bola 90 grados, puede cambiar entre dos circuitos.
Dibujo esquemático de la función de circuito de válvulas con taladro en L
Diagrama de cableado eléctrico
Siga las instrucciones de seguridad y el manual antes de comenzar la instalación.El actuador funciona con 12 volt CC y 12 volt CA (50/60Hz). En la placa de circuito hay dos pequeños interruptores para configurar el actuador a CA o CC. El ajuste predeterminado es CC. El actuador consume 0.2A nominal, y 2.2A con par máximo. El actuador tiene control de 3 puntos. Los terminales 1 y 2 están conectados permanentemente a la fuente de alimentación. Los terminales 3 y 4 son para las señales de control. Conectar uno de estos cables de control cierra o abre la válvula. Nunca conecte los terminales 3 y 4 al mismo tiempo para evitar cortocircuitos y daños. El actuador tiene dos interruptores de límite internos que cortan la alimentación del motor en las posiciones finales (0° y 90°, por lo que no se consume energía cuando la válvula está completamente abierta o completamente cerrada. Estos interruptores están ajustados de fábrica y no son ajustables por el usuario. Además, hay dos interruptores auxiliares para la retroalimentación de posición externa (por ej. a un PLC o luz indicadora). La posición angular de los interruptores auxiliares puede ser ajustada por el usuario; los interruptores de corte del motor no. Conecte siempre la tierra y no utilice las tuberías como toma de tierra.
Diagrama de cableado eléctrico del actuador AG-040-C. Antes de usar corriente alterna, primero se deben ajustar los interruptores en la PCB.

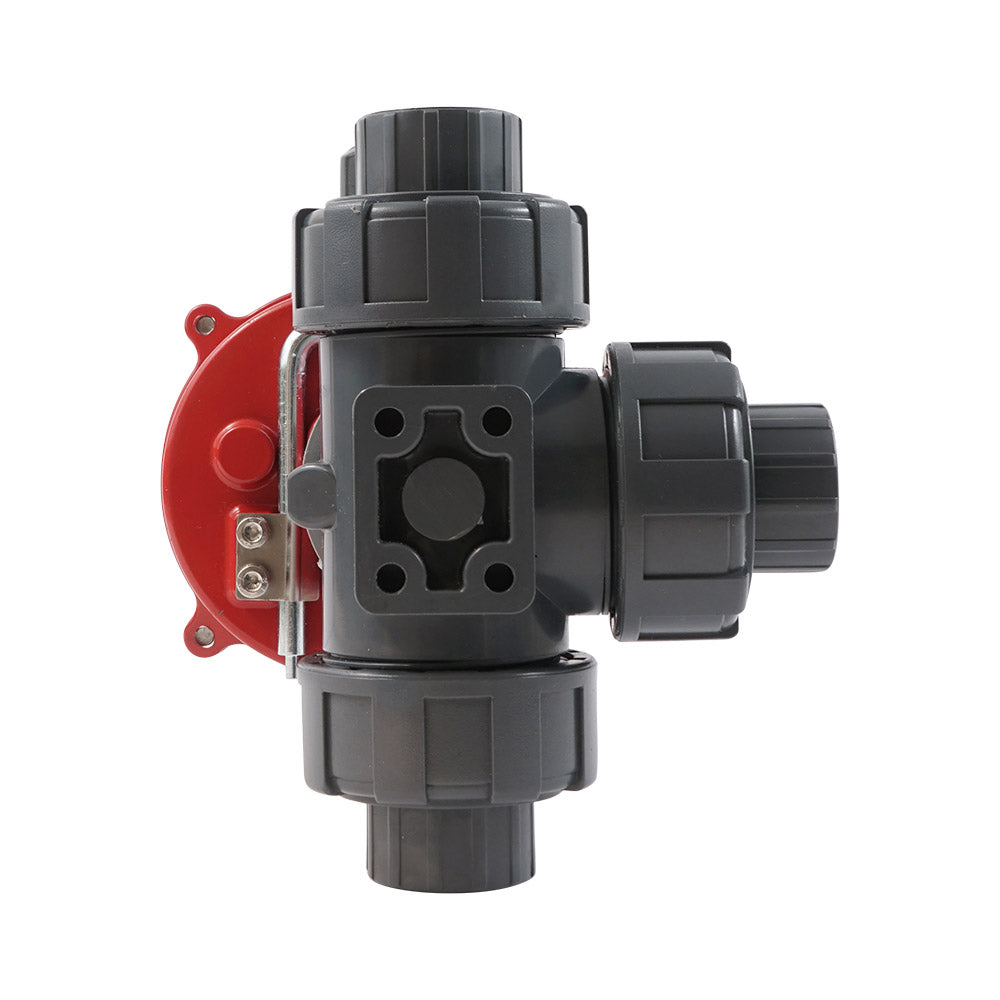

Montaje
Asegúrese de que la posición de la bola y del actuador estén correctamente ajustadas antes del montaje. El actuador se suministra con dos adaptadores para conectar el actuador al eje de la válvula. Monte el actuador en la válvula con los tornillos proporcionados. No debe haber holgura entre ambas bridas. Utilice nuestra gama de accesorios para conectar la válvula a su tubería existente.
Nota: Este producto se entrega en partes separadas, pero con los accesorios de montaje necesarios.
