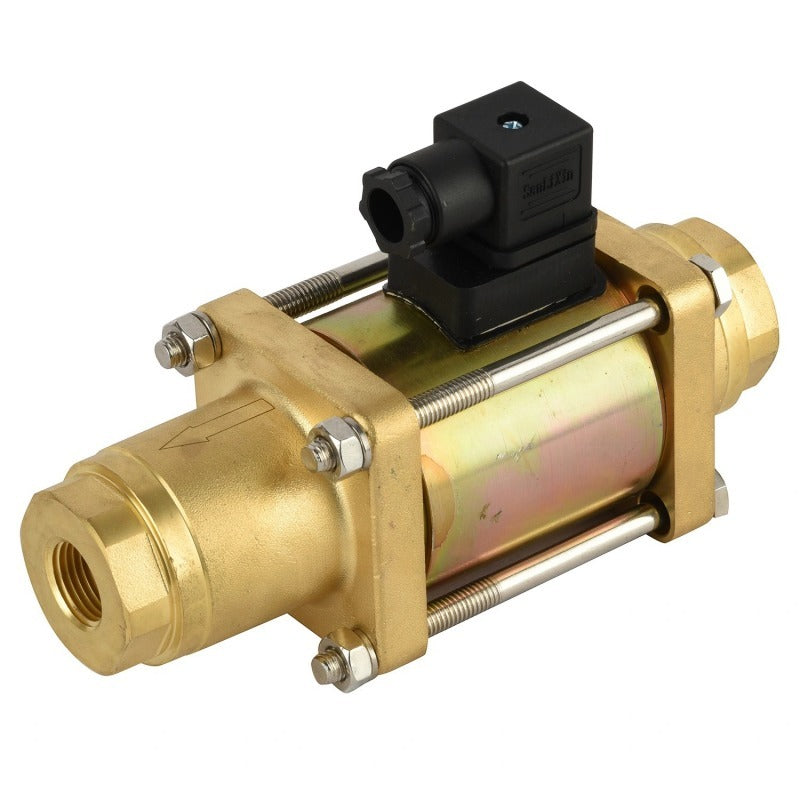

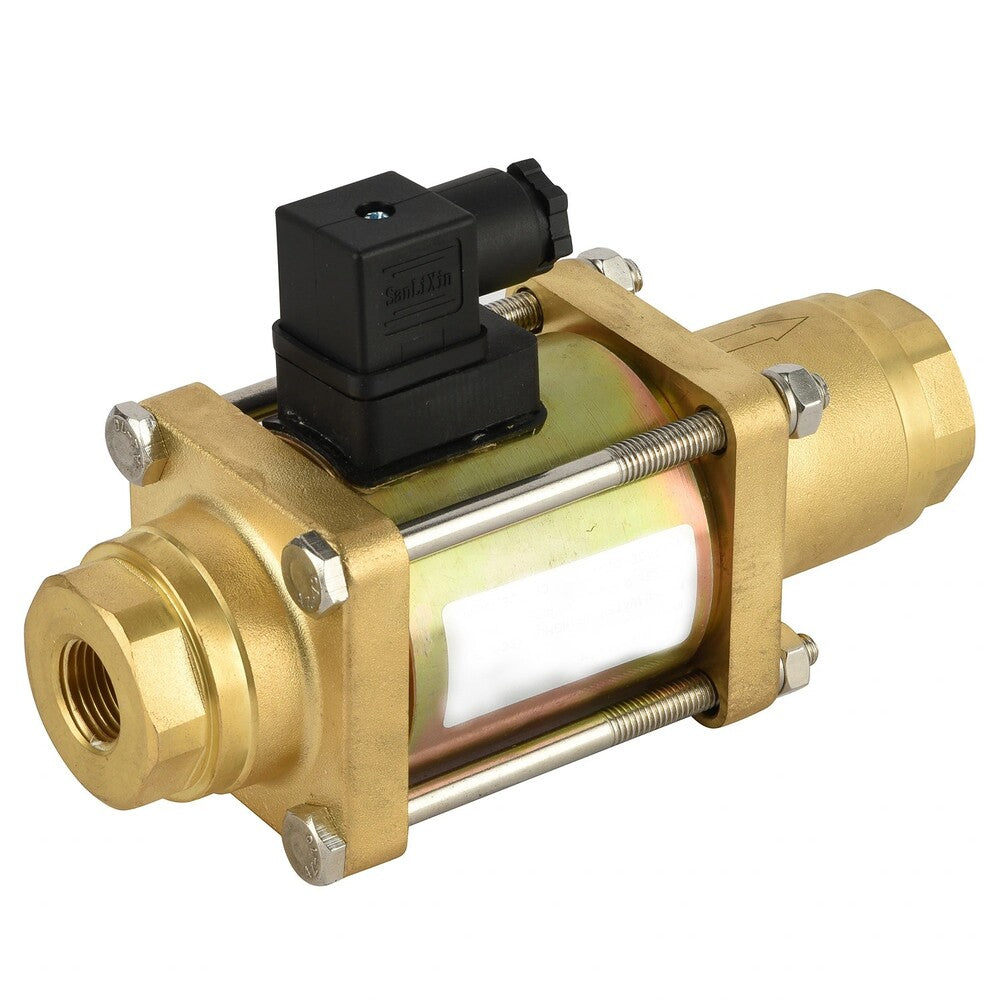

G1'' 120V AC Válvula solenoide coaxial PUR 0 - 64bar
JP Electroválvula coaxial de 2/2 vías para el control de fluidos (tipo CX-DA) con rosca G de 1 pulgada y bobina de 120 V AC. La función del circuito de la electroválvula es normalmente cerrada y de funcionamiento directo, por lo que no se requiere un diferencial de presión. Adecuado para una temperatura máxima del medio de 120 °C (248 °F) y un rango de presión de 0 - 64 bar (0 - 928 psi). Carcasa de latón con junta de poliuretano (PUR) y un orificio de 25 mm. El valor Kv es de 11,23 m3/h (187,2 l/min a dp=1 bar de agua).
- Precio normal
- €655,30
- Precio normal
- €541,57
Descripción
Se trata de una electroválvula coaxial de 2/2 vías de control directo de JP Fluid con rosca G de 1 pulgada y bobina de 120 V AC. Las partes húmedas están hechas de latón con sellado de poliuretano (PUR) y un tamaño de orificio de 10,5 mm (aproximadamente 3/8 de pulgada). La función del circuito de la electroválvula es normalmente cerrada, lo que significa que la válvula se abre cuando se aplica la tensión.
La válvula es apta para presiones de 0 a 64 bar (0 a 928 psi) y una temperatura máxima de 120 °C (248 °F). La válvula es resistente a la contrapresión hasta 16 bar (232 psi), lo que significa que la válvula permanece cerrada cuando se aplica presión en el puerto de salida. La válvula tiene un valor Kv de 11,23 m3/h, lo que se traduce en un caudal de 187,2 l/min a una presión diferencial de 1 bar (para el agua). En unidades imperiales: Cv = 12,98, lo que significa 12,98 GPM @ 1 psi de caída de presión. Para aplicaciones sencillas, a menudo basta con seleccionar una válvula en función del tamaño de la rosca y el diámetro del orificio. Para un dimensionamiento más preciso, utilice el valor Kv con nuestra sencilla calculadora de dimensionamiento de válvulas.
La carcasa de latón es duradera, adecuada para fluidos neutros y resistente a muchos productos químicos. El sellado de poliuretano (PUR) tiene una excelente resistencia al agua, el aire, los aceites y los combustibles. Consulte nuestra tabla de resistencia química para verificar la compatibilidad de la carcasa y las juntas con el medio. La válvula tiene un grado de protección IP65 si está bien conectada.
Pros:
- Adecuado para medios altamente viscosos de hasta 500 centistokes (0,005 ft2/s)
- Maneja presiones de hasta 64 bar (928 psi) y contrapresiones de hasta 16 bar (232 psi)
- Maneja medios ligeramente contaminados y abrasivos
- Elevado caudal (Kv=11,23 (Cv = 12,98)) gracias a una trayectoria de flujo relativamente sin obstáculos
- Adecuado para los diferenciales de baja presión y los vacíos rugosos
- Las electroválvulas coaxiales responden muy rápido (<200 ms) en comparación con las electroválvulas normales
- Se entrega con bobina y conector
- Buena protección contra el medio ambiente gracias al grado de protección IP65
Contras:
- Las electroválvulas coaxiales tienen una potencia elevada y la bobina puede calentarse. Se recomienda un entorno de instalación bien ventilado para disipar el calor
- La válvula es relativamente pesada, con 7,8 kg (17,2 lb)
- La bobina no se puede sustituir por separado
Serie CX-DA
Las válvulas CX son electroválvulas coaxiales de 2/2 vías de accionamiento directo y acción rápida. Se utilizan en situaciones en las que las electroválvulas normales no son suficientes, como los medios viscosos, abrasivos o contaminados. Disponibles en latón y acero inoxidable con varios materiales de sellado y tensiones. Las válvulas están disponibles con roscas BSP o NPT bajo pedido.
