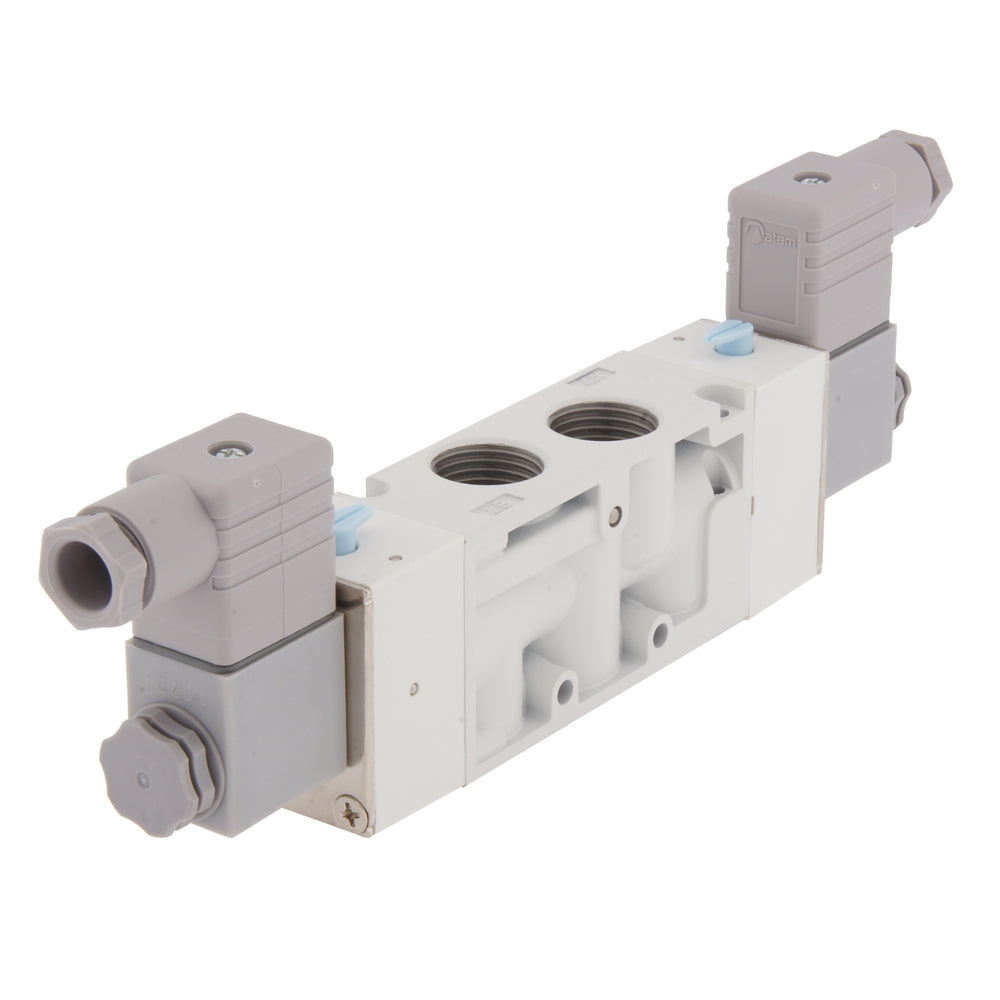

G1/2'' 24V DC 5/3 vías Válvula de solenoide de presión central 3-8bar MVSC
Electroválvula neumática de 5/3 vías (centro de presión) de Mindman con puertos G1/2 pulgadas (rosca hembra) y bobina de 24 V DC. Funcionamiento indirecto (pilotaje interno). Las aplicaciones incluyen el control de cilindros de doble efecto con posiciones intermedias. Presión de funcionamiento de 3 a 8 bar (43,5 a 116 psi). Sólo apto para el aire. Con control de anulación manual. Se puede montar en el colector con suministro de aire central/venteo. Tiempo de respuesta 0,05 s, valor Kv 1,33 Nm3/h (1434 Nl/min).
Incluye bobina y conector DIN-B
- Precio normal
- €74,29
- Precio normal
- €61,40
Descripción
Electroválvula neumática de alta calidad de Mindman. Esta válvula es de 5/3 vías, centro de presión, equipada con dos bobinas. La válvula tiene puertos de G 1/2 pulgadas (rosca hembra BSPP). La tensión de la bobina es de 24 V DC y la potencia es de 2 VA. La válvula sólo puede funcionar con aire comprimido (filtrado hasta 5 μm) que no necesita ser lubricado. La presión de funcionamiento es de 3 a 8 bar (43,5 a 116 psi). Posibilidad de montaje en un colector con alimentación y ventilación central. El tiempo de respuesta es de 0,05 s. La válvula tiene un valor de caudal Kv de 1,33 Nm3/h (1434 Nl/min). Esta válvula está equipada con una anulación manual. No sobrepase nunca los límites de la válvula (presión, temperatura, tensión, medio, etc.). No aplique ninguna tensión a la bobina cuando esta se retire de la válvula para evitar que se queme.
Una válvula de 5/3 vías tiene cinco puertos y tres posiciones. La posición central (de reposo) puede tener varias funciones; con una válvula "central cerrada", los cinco puertos están cerrados en la posición central. Las otras dos posiciones están controladas cada una por su propia bobina. Estas posiciones se utilizan para alimentar el puerto A y ventilar el puerto B, o al reves. Si no se activa ninguna de las dos bobinas, la válvula vuelve a la posición central (monoestable). Esta válvula puede utilizarse, por ejemplo, para controlar un cilindro de doble efecto, con la posibilidad de bloquear el cilindro en posiciones intermedias. Al activar una de las dos bobinas, el cilindro puede moverse en dos direcciones. La figura siguiente muestra un dibujo esquemático del funcionamiento del circuito de una válvula de 5/3 vías cerrada por el centro.
Pros:
- Baja resistencia al flujo (Kv=1,33m3/h)
- Funcionamiento rápido y fiable
- Larga vida útil (12.000.000+ ciclos)
- Bajo consumo de energía (2VA)
- Diseño sin mantenimiento
- La bobina puede instalarse en cuatro direcciones (4 x 90°)
- Diseñado para el montaje en el colector
Contras:
- Sólo para aire (limpio), no para otros medios ni para el vacío
- Se requiere una presión mínima de 3 bares para un funcionamiento correcto (válvula pilotada)
Serie MVSC
La serie MVSC de Mindman consta de válvulas solenoides neumáticas de accionamiento indirecto en configuración de 3/2, 5/2 y 5/3 vías. Las series MVSC y MVSC1 están diseñadas para el montaje en colector y comparten las mismas dimensiones de montaje. La serie MVSC necesita una determinada presión diferencial mínima para su funcionamiento. Por lo tanto, no son adecuados para aplicaciones de vacío. Pueden utilizarse hasta una presión máxima de 8 bares. Las válvulas están disponibles con bobinas de 24 V DC, 230 V AC y 110 V AC y están equipadas con un mando manual. El material del cuerpo es aluminio con una junta de HNBR. Las válvulas están disponibles con puertos BSP o NPT. Las válvulas de la serie MVSC se caracterizan por un servicio largo y fiable y un diseño sin mantenimiento.
Mindman es un fabricante internacional de componentes neumáticos de alta calidad cuya producción principal se encuentra en Taiwán. Con una rica historia de producción, una gama muy amplia y una producción rentable de productos de alta calidad, son uno de los verdaderos líderes del mercado en la industria de la neumática.
